| ब्रांड नाम: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| मॉडल संख्या: | JF800 JF720 JF700 बायमेटल लीड-फ्री प्लेन बियरिंग्स |
| एमओक्यू: | 800 Piece / Pieces |
| कीमत: | $0.20 - $2.00 / Pieces ,Negotiable |
| भुगतान की शर्तें: | अग्रिम वेस्टर्न यूनियन में टीटी |
| आपूर्ति करने की क्षमता: | कास्टिंग bimetal झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व स्नेहन झाड़ी, स्व |

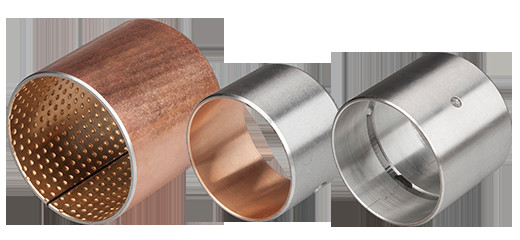

CuPb10Sn10 मिश्र धातु से बने सामान्य टिन प्लेटिंग बाईमेटल बियरिंग बुश एक प्रकार के बियरिंग बुश को संदर्भित करते हैं जो एक बाईमेटल सामग्री, विशेष रूप से CuPb10Sn10 मिश्र धातु का उपयोग करके निर्मित होते हैं। यह मिश्र धातु तांबे (Cu), सीसा (Pb), और टिन (Sn) से विशिष्ट अनुपात में बनी होती है, जिसमें 10% सीसा और 10% टिन होता है। इन बियरिंग झाड़ियों की सतह पर टिन चढ़ाना अतिरिक्त संक्षारण प्रतिरोध और पहनने के प्रतिरोध प्रदान करता है, जिससे उनकी स्थायित्व और दीर्घायु में सुधार होता है।
CuPb10Sn10 मिश्र धातु को अक्सर इसकी उत्कृष्ट मशीनेबिलिटी, पहनने के प्रतिरोध और स्व-स्नेहन गुणों के कारण असर अनुप्रयोगों के लिए चुना जाता है। द्विधातु डिजाइन, जिसमें आमतौर पर CuPb10Sn10 मिश्र धातु ओवरले के साथ एक स्टील बैकिंग होती है, असर बुश को उच्च भार का सामना करने और कठिन परिचालन स्थितियों के तहत स्थिर प्रदर्शन प्रदान करने की अनुमति देता है।
CuPb10Sn10 मिश्र धातु की सतह पर टिन चढ़ाना न केवल संक्षारण प्रतिरोध को बढ़ाता है बल्कि एक सुरक्षात्मक परत के रूप में भी कार्य करता है, जिससे मलबे, नमी या अन्य संदूषकों से होने वाले नुकसान की संभावना कम हो जाती है। यह असर झाड़ियों को ऑटोमोटिव, मशीनरी और भारी उपकरणों सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग के लिए उपयुक्त बनाता है।
संक्षेप में, CuPb10Sn10 मिश्र धातु से बने सामान्य टिन प्लेटिंग बायमेटल बियरिंग बुश विश्वसनीय और टिकाऊ घटक हैं जो उत्कृष्ट पहनने और संक्षारण प्रतिरोध प्रदान करते हैं, जिससे वे मांग वाले बियरिंग अनुप्रयोगों के लिए उपयुक्त बन जाते हैं।
| JF800 मिश्र धातु कोड और संबंधित अंतर्राष्ट्रीय कोड | |||
| उत्पाद कोड | मिश्र धातु कोड | मिश्र धातु कठोरता | संगत अंतर्राष्ट्रीय कोड |
| जेएफ800 | CuPb10Sn10 | 69-90 एचबी | DIN-CuPb10Sn, SAE-797, JIS-LBC3, -SY, GLYCO-66, फेडरल मोगुल-HF2, DAIDO-L10, ACL-F100 |
सामग्रीस्टील+CuPb10Sn10,स्टील+CuPb24Sn4,स्टील+CuPb24Sn,स्टील+CuPb30 स्टील+CuPb10Sn10+ग्रेफाइटआप तेज़ और तत्काल शिपिंग के लिए ऑनलाइन ऑर्डर कर सकते हैं। कृपया हमें कॉल करें या बुशिंग पर हमें एक ई-मेल भेजें ताकि उत्पाद चयन में मदद मिल सके या हमारी वेबसाइट पर सूचीबद्ध न की गई बुशिंग को ढूंढा जा सके। बुशिंग कैटलॉग (प्लेन बियरिंग कैटलॉग) कांस्य श्रृंखला के साथ बाईमेटल रैप्ड स्टील बुशिंग कैटलॉग - मीट्रिक [फ़्लैंगेड प्रकार में भी उपलब्ध है]
बाईमेटल बुशिंग बीइंग्स VSB-800.pdf BIMETAL स्टील कांस्य आस्तीन झाड़ियों निर्माता.pd...
निर्माता और निर्यातक बाईमेटल, ट्राइमेटल और सॉलिड कास्ट मेटल बियरिंग्स और बुशिंग, बाईमेटल बियरिंग्स_SAE 797, SAE 799, SAE 783, SAE 48, SAE 49, संदर्भ और सामग्री विशेषताओं के निर्माता अनुकूलित बाईमेटल स्लीव बुशिंग निर्माण, कांस्य स्टील बुशिंग और स्व-चिकनाई असर के आपूर्तिकर्ता, और अन्य स्व-चिकनाई बीयरिंग। सादे बीयरिंग समाधान में विशेषज्ञता। www.bronzegleitlager.com अग्रणी बाईमेटल बीयरिंग सोर्सिंग और स्लाइडिंग बीयरिंग है
खरीद पेशेवरों, इंजीनियरों, संयंत्र और सुविधा प्रबंधन और व्यापार के लिए आपूर्तिकर्ता खोज ऑनलाइन वेबसाइट...
स्टील समर्थित सीसायुक्त कांस्य:
DIN CuPb10Sn, SAE797, UNS C93700, फ़ेडरल मोगुल / तलहो HF2, ग्लेक्लर SY,SAE792
CuPb24Sn4, SAE799, DAIDO L23,JIS-LBC6, ग्लाइको-68, ACL-F250, SAE794
स्टील समर्थित ताम्र-सीसा मिश्रधातु: CuPb24Sn SAE-49, ACL-F780 CuPb30, SAE-48, JIS-KJ3.
JF800 द्विधात्विक असर के स्टील-कांस्य झाड़ियों तेल छेद के साथ चीन पंप bushings और Bimetal असर ऑनलाइन बिक्री के लिए स्रोत Bimtel असर: BM JF600 JF650 JF700 JF720 विवरण
बाईमेटेलिक बुशिंग स्टील स्ट्रिप्स से मिश्र धातु अस्तर सामग्री के साथ बनाई जाती है। मिश्र धातु की सतह पर अलग-अलग अनुप्रयोग के अनुसार तेल के खांचे, छेद, इंडेंटेशन आदि बनाए जा सकते हैं। यह उच्च भार, कम गति दोलन और घूर्णन आंदोलन के लिए उपयुक्त है।
VIIPLUS चीन BiMetal झाड़ी स्नेहन की स्थिति के आधार पर, तेल छेद, खांचे, आदि द्वारा लोड क्षमता में सुधार किया जा सकता है। कुछ मामलों में, चिकनाई की स्थिति में एक सूखी असर का भी उपयोग किया जा सकता है।
द्विधात्विक बियरिंगस्टील वापस मैट्रिक्स के रूप में है, सतह sintered तांबा, टिन मिश्र धातु, लुढ़का रोलिंग बीयरिंग, मानक मिश्र धातु सामग्री हैं:CuPb10Sn10, CuSn6Zn6Pb3, CuPb24Sn4, CuPn30, AlSn20Cu.
चूंकि बेस प्लेट कम कार्बन स्टील से बनी है, इसलिए शाफ्ट स्लीव के बाहरी व्यास की मशीनिंग सटीकता की गारंटी है। इसके अलावा, उत्पाद को सीट होल में लोड करने के बाद स्क्रू फिक्सेशन की कोई आवश्यकता नहीं है। बाहरी सर्कल की उपस्थिति को रोकने के लिए हस्तक्षेप फिट पर भरोसा किया जा सकता है।
आंतरिक सतह पर मिश्र धातु की रासायनिक संरचना का परिवर्तन विभिन्न असर दबाव, विभिन्न सेवा तापमान और विभिन्न फिसलने की गति की आवश्यकताओं को पूरा कर सकता है। विभिन्न संरचना के साथ तेल नाली उत्पादन में घर्षण सतह के लिए डिज़ाइन की गई है, और तेल गुहा तेल लगाने के विभिन्न तरीकों की आवश्यकताओं को पूरा कर सकती है और धुरा काटने की घटना को रोक सकती है।
| भाग सं. | तकनीकी डाटा | |||||||||
| VIIप्लस | नॉमिनल डायामीटर | दीवार की मोटाई s3 | चौड़ाई | शाफ्ट-φ Dj,h8 | आवास φ डीएच, एच7 |
बुश-φ Di,a Ass. H7 आवास में | क्लीयरेंस सीडी | तेल छिद्र φ | ||
| डि | करना | अधिकतम मि. |
बी | अधिकतम मि. |
अधिकतम मि. |
अधिकतम मि. |
अधिकतम मि. |
डेली | ||
| पीएम2015एसवाई | 20 | 23 | 1.490 1.430 |
15 | 20,000 19.967 |
23.021 23,000 |
+ 0.161 + 0.020 |
0.194 0.020 |
4 | |
| पीएम2025एसवाई | 20 | 23 | 25 | |||||||
| पीएम2030एसवाई | 20 | 23 | 30 | |||||||
| पीएम2215एसवाई | 22 | 25 | 15 | 22,000 21.967 |
25.021 25,000 |
6 | ||||
| पीएम2220एसवाई | 22 | 25 | 20 | |||||||
| पीएम2225एसवाई | 22 | 25 | 25 | |||||||
| पीएम2230एसवाई | 22 | 25 | 30 | |||||||
| पीएम2515एसवाई | 25 | 28 | 15 | 25,000 24.967 |
28.021 28,000 |
|||||
| पीएम2520एसवाई | 25 | 28 | 20 | |||||||
| पीएम2525एसवाई | 25 | 28 | 25 | |||||||
| पीएम2530एसवाई | 25 | 28 | 30 | |||||||
| पीएम2815एसवाई | 28 | 32 | 1.980 1.920 |
15 | 28,000 27.967 |
32.025 32,000 |
+ 0.185 + 0.040 |
0.218 0.040 |
||
| पीएम2820एसवाई | 28 | 32 | 20 | |||||||
| पीएम2825एसवाई | 28 | 32 | 25 | |||||||
| पीएम2830एसवाई | 28 | 32 | 30 | |||||||
| पीएम3015एसवाई | 30 | 34 | 15 | 30,000 29.967 |
34.025 34,000 |
|||||
| पीएम3020एसवाई | 30 | 34 | 20 | |||||||
| पीएम3025एसवाई | 30 | 34 | 25 | |||||||
| पीएम3030एसवाई | 30 | 34 | 30 | |||||||
| पीएम3040एसवाई | 30 | 34 | 40 | |||||||
| पीएम3230एसवाई | 32 | 36 | 30 | 32,000 31.961 |
36.025 36,000 |
0.224 0.040 |
||||
| पीएम3240एसवाई | 32 | 36 | 40 | |||||||
| पीएम3515एसवाई | 35 | 39 | 15 | 35,000 34.961 |
39.025 39,000 |
|||||
| पीएम3520एसवाई | 35 | 39 | 20 | |||||||
| पीएम3525एसवाई | 35 | 39 | 25 | |||||||
| पीएम3530एसवाई | 35 | 39 | 30 | |||||||
| पीएम3535एसवाई | 35 | 39 | 35 | |||||||
| पीएम3540एसवाई | 35 | 39 | 40 | |||||||
| पीएम3545एसवाई | 35 | 39 | 45 | |||||||
| पीएम3550एसवाई | 35 | 39 | 50 | |||||||
| पीएम4020एसवाई | 40 | 44 | 20 | 40,000 39.961 |
44.025 44,000 |
8 | ||||
| पीएम4030एसवाई | 40 | 44 | 30 | |||||||
| पीएम4040एसवाई | 40 | 44 | 40 | |||||||
| पीएम4050एसवाई | 40 | 44 | 50 | |||||||
| पीएम4060एसवाई | 40 | 44 | 60 | |||||||
| पीएम4530एसवाई | 45 | 50 | 2.460 2.400 |
30 | 45,000 44.961 |
50.025 50,000 |
+ 0.225 + 0.080 |
0.264 0.080 |
||
| पीएम4540एसवाई | 45 | 50 | 40 | |||||||
| पीएम4550एसवाई | 45 | 50 | 50 | |||||||
| पीएम4560एसवाई | 45 | 50 | 60 | |||||||
| पीएम5020एसवाई | 50 | 55 | 20 | 50,000 49.961 |
55.030 55,000 |
+ 0.230 + 0.080 |
0.269 0.080 |
|||
| पीएम5030एसवाई | 50 | 55 | 30 | |||||||
| पीएम5040एसवाई | 50 | 55 | 40 | |||||||
| पीएम5050एसवाई | 50 | 55 | 50 | |||||||
| पीएम5060एसवाई | 50 | 55 | 60 | |||||||
| पीएम5535एसवाई | 55 | 60 | 35 | 55,000 54.954 |
60.030 60,000 |
0.276 0.080 |
||||
| पीएम5540एसवाई | 55 | 60 | 40 | |||||||
| पीएम5555एसवाई | 55 | 60 | 55 | |||||||
| पीएम5560एसवाई | 55 | 60 | 60 | |||||||
| पीएम6030एसवाई | 60 | 65 | 30 | 60,000 59.954 |
65.030 65,000 |
|||||
| पीएम6040एसवाई | 60 | 65 | 40 | |||||||
| पीएम6060एसवाई | 60 | 65 | 60 | |||||||
| पीएम6070एसवाई | 60 | 65 | 70 | |||||||
| पीएम6540एसवाई | 65 | 70 | 40 | 65,000 64.954 |
70.030 70,000 |
|||||
| पीएम6550एसवाई | 65 | 70 | 50 | |||||||
| पीएम6560एसवाई | 65 | 70 | 60 | |||||||
| पीएम6570एसवाई | 65 | 70 | 70 | |||||||
| भाग सं. | तकनीकी डाटा | |||||||||
| VIIप्लस | नॉमिनल डायामीटर | दीवार की मोटाई s3 | चौड़ाई | शाफ्ट-φDj,h8 | आवास φ डीएच, एच7 |
बुश-φ Di,a Ass. H7 आवास में | क्लीयरेंस कंपनी | तेल छिद्र 0 | ||
| डी, | करना | अधिकतम न्यूनतम | बी | अधिकतम न्यूनतम | अधिकतम न्यूनतम | अधिकतम न्यूनतम | अधिकतम न्यूनतम | डेली | ||
| पीएम7030एसवाई | 70 | 75 | 2.460 2.400 |
30 | 70,000 69.954 |
75.030 75,000 |
+ 0.230 + 0.080 |
0.276 0.080 |
8 | |
| पीएम7040एसवाई | 70 | 75 | 40 | |||||||
| पीएम7045एसवाई | 70 | 75 | 45 | |||||||
| पीएम7050एसवाई | 70 | 75 | 50 | |||||||
| पीएम7065एसवाई | 70 | 75 | 65 | |||||||
| पीएम7080एसवाई | 70 | 75 | 80 | |||||||
| पीएम7540एसवाई | 75 | 80 | 40 | 75,000 74.954 |
80.030 80,000 |
+ 0.235 + 0.080 |
0.281 0.080 |
9.5 | ||
| पीएम7560एसवाई | 75 | 80 | 60 | |||||||
| पीएम7580एसवाई | 75 | 80 | 80 | |||||||
| पीएम8040एसवाई | 80 | 85 | 40 | 80,000 79.954 |
85.035 85,000 |
|||||
| पीएम8060एसवाई | 80 | 85 | 60 | |||||||
| पीएम8075एसवाई | 80 | 85 | 75 | |||||||
| पीएम8080एसवाई | 80 | 85 | 80 | |||||||
| पीएम8560एसवाई | 85 | 90 | 60 | 85,000 85.946 |
90.035 90,000 |
0.289 0.080 |
||||
| पीएम9040एसवाई | 90 | 95 | 40 | 90,000 89.946 |
95.035 95,000 |
|||||
| पीएम9070एसवाई | 90 | 95 | 70 | |||||||
| पीएम9090एसवाई | 90 | 95 | 90 | |||||||
| पीएम10040एसवाई | 100 | 105 | 40 | 100.000 99.946 |
105.035 105.000 |
|||||
| पीएम10050एसवाई | 100 | 105 | 50 | |||||||
| पीएम10060एसवाई | 100 | 105 | 60 | |||||||
| पीएम10080एसवाई | 100 | 105 | 80 | |||||||
| पीएम10095एसवाई | 100 | 105 | 95 | |||||||
| पीएम12050एसवाई | 120 | 125 | 50 | 120.000 119.946 |
125.040 125.000 |
+ 0.240 + 0.080 |
0.294 0.080 |
|||
| पीएम13560एसवाई | 135 | 140 | 60 | 135.000 134.937 |
140.040 140.000 |
0.303 0.080 |
||||
| VIIप्लस | अंदर φ डीजे अधिकतम न्यूनतम |
बाहर φ करो अधिकतम न्यूनतम |
मोटाई एसटी अधिकतम न्यूनतम |
डॉवेल होल φ Dd अधिकतम न्यूनतम |
पिच सर्कल φ dP अधिकतम न्यूनतम |
अवकाश गहराई हा अधिकतम न्यूनतम |
||||
| डब्ल्यूसी30एसवाई | 32.00 32.25 |
54.00 53.75 |
1.45 1.41 |
4.125 4.375 |
43.12 42.88 |
0.95 1.20 |
||||
| डब्ल्यूसी35एसवाई | 38.00 38.25 |
62.00 61.75 |
50.12 49.88 |
|||||||
| WC40एसवाई | 42.00 42.25 |
66.00 65.75 |
54.12 53.88 |
|||||||
| WC45एसवाई | 48.00 48.25 |
74.00 73.75 |
1.95 1.92 |
61.12 60.88 |
1.45 1.70 |
|||||
| डब्ल्यूसी50एसवाई | 52.00 52.25 |
78.00 77.75 |
65.12 64.88 |
|||||||
रोल्ड ड्राई स्लाइडिंग बियरिंग्स ()
स्टील + कांस्य पाउडर + CuPb24Sn4 और या अन्य
CuPb24Sn4लाइनयुक्त (रखरखाव-मुक्त), स्व-स्नेहकित सादे या फ्लैंज्ड बीयरिंग, थ्रस्ट वॉशर और पट्टी, कार्बन स्टील का खोल जिसमें सिन्टर किए गए कांस्य की परत भरी हुई हैCuPb24Sn4
द्विधातु का अनुप्रयोग, तेल स्नेहन की स्थिति के साथ डिजाइन किया जाना चाहिए, उच्च भार और कम गति रोटेशन, स्विंग गति के लिए उपयुक्त है। वर्तमान में, इसका व्यापक रूप से ऑटोमोबाइल बैलेंस ब्रिज, स्प्रिंग प्लेट सीट होल, ब्रेक जूते, स्टीयरिंग नकल, मोशन कनेक्टिंग रॉड, पंच स्लाइडिंग पार्ट्स, बुलडोजर समर्थन, भारी ड्राइविंग व्हील, गियर बॉक्स, तेल पंप, सिलेंडर, इंजन, क्लच आदि में उपयोग किया जाता है। खनन मशीनरी, टर्बो - कार, निर्माण मशीनरी, कृषि मशीनरी, स्टील रोलिंग मशीनरी आदि में भी व्यापक रूप से उपयोग किया जाता है।
कार्बन स्टील + कॉपर पाउडर
मानक आयामों में उपलब्ध बेयरिंग फॉर्म
· बेलनाकार झाड़ियाँ
· फ्लैंज्ड झाड़ियाँ
· थ्रस्ट वॉशर
· फ्लैंज्ड वॉशर
· स्लाइडिंग प्लेटें
अंतरराष्ट्रीय मानकों के अनुसार बुनियादी आयामों (आंतरिक व्यास, बाहरी व्यास, लंबाई, आदि) के साथ असर उत्पादों की एक विस्तृत श्रृंखला के लिए मानक आकारों में भाग उपलब्ध हैं। अतिरिक्त कार्यों के साथ विशेष बीयरिंग ग्राहक विनिर्देशों और आवश्यकताओं के अनुसार निर्मित किए जा सकते हैं।
एक एप्लीकेशन इंजीनियर के साथ अपना प्रोजेक्ट शुरू करेंबाईमेटल बुशिंग
viiplus उत्पादों का व्यापक रूप से सभी औद्योगिक क्षेत्रों में उपयोग किया जाता है
हाइड्रोलिक और वायवीय उद्योगों में व्यापक रूप से उपयोग किया जाता है, फोर्जिंग मशीन टूल उद्योग, प्लास्टिक मशीनरी उद्योग, उठाने और हैंडलिंग मशीनरी, बंदरगाह मशीनरी, कार्यालय, फिटनेस मशीनरी, कपड़ा मशीनरी, खाद्य पैकेजिंग, भरने की मशीनरी, रासायनिक मशीनरी, मुद्रण और पैकेजिंग, कागज बनाने की मशीनरी, ऑटोमोबाइल, रेलवे स्टीम लोकोमोटिव, जहाज निर्माण उद्योग, प्रेस, धातुकर्म मशीनरी, निर्माण मशीनरी, आदि।
