| ब्रांड नाम: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| मॉडल संख्या: | एसवाई झाड़ियों - मीट्रिक आकार |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | कास्टिंग बाईमेटल झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व चिकनाई झाड़ी, स्व |

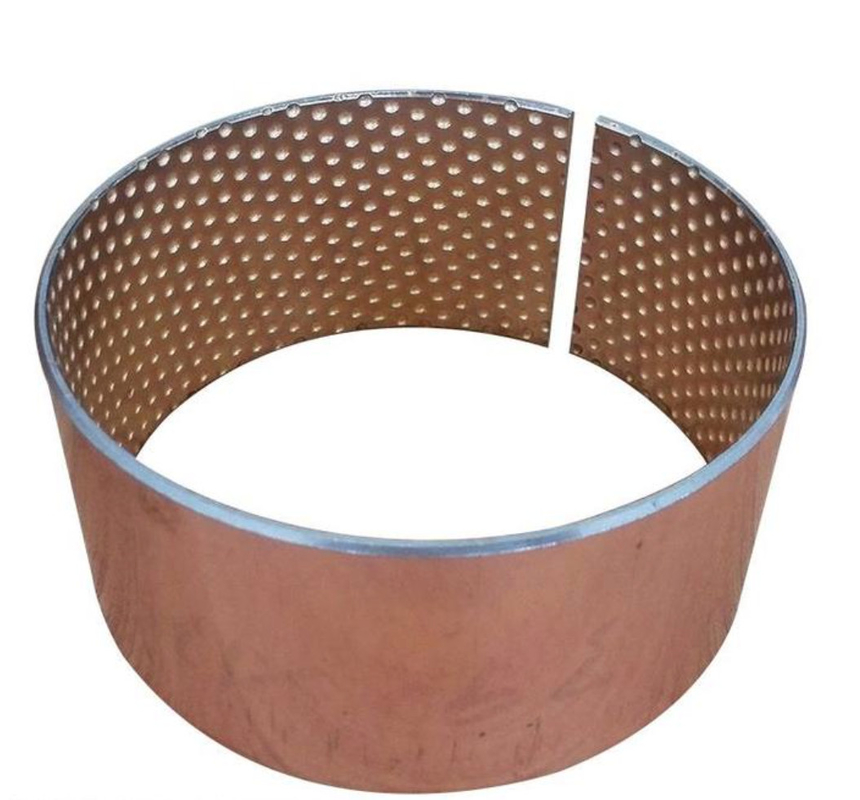

पहनने के प्रतिरोध ऑटोमोबाइल के लिए लीड-फ्री द्विधातु असर झाड़ी ऑटोमोबाइल अनुप्रयोगों में बेहतर स्थायित्व और प्रदर्शन प्रदान करने के लिए डिज़ाइन किए गए विशेष घटक हैं।इन बुशिंग्स का निर्माण एक द्विधातु सामग्री का उपयोग करके किया जाता है जो एक धातु के पहनने के प्रतिरोध और शक्ति को एक अन्य धातु के स्नेहन और घर्षण-कम करने वाले गुणों के साथ जोड़ती है, बिना सीसा के।
इन बुशिंग में प्रयुक्त द्विधातु सामग्री को सावधानीपूर्वक चुना गया है ताकि ऑटोमोटिव वातावरण में इष्टतम प्रदर्शन प्रदान किया जा सके।यह एक उच्च शक्ति धातु की कठोरता और स्थायित्व को एक नरम मिश्र धातु के स्नेहन गुणों के साथ जोड़ती हैयह अनूठी संरचना यह सुनिश्चित करती है कि घर्षण और पहनने को कम करते हुए ऑटोमोबाइल अनुप्रयोगों में उच्च भार और गति का सामना कर सकें।
इन बुशिंग्स का सीसा रहित डिजाइन एक महत्वपूर्ण पहलू है जो उनकी पर्यावरण के अनुकूलता में योगदान देता है। सीसा एक हानिकारक सामग्री है जो स्वास्थ्य जोखिम और पर्यावरण संबंधी चिंताओं को पैदा कर सकती है।सामग्री की संरचना से सीसा हटाकर, ये बुशिंग ऑटोमोबाइल निर्माण और उपयोग के पर्यावरणीय प्रभाव को कम करने में मदद करते हैं।
इन द्विधातु असर बुशों का उच्च पहनने का प्रतिरोध सुनिश्चित करता है कि वे लंबे समय तक संचालन के दौरान अपना प्रदर्शन बनाए रख सकते हैं। यह स्थायित्व ऑटोमोबाइल अनुप्रयोगों में महत्वपूर्ण है,जहां घटकों को विभिन्न कारकों जैसे कंपन से निरंतर पहनने और फाड़ने के अधीन किया जाता है, उच्च तापमान, और घर्षण।
संक्षेप में, ऑटोमोबाइल के लिए पहनने के प्रतिरोध लीड-मुक्त द्विधातु असर झाड़ियों को ऑटोमोबाइल अनुप्रयोगों में बेहतर स्थायित्व, प्रदर्शन और पर्यावरण के अनुकूलता प्रदान करने के लिए डिज़ाइन किया गया है।उनकी अनूठी सामग्री संरचना और सीसा मुक्त डिजाइन उन्हें विभिन्न ऑटोमोटिव प्रणालियों के लिए एक उत्कृष्ट विकल्प बनाते हैं, वाहन की समग्र विश्वसनीयता और दक्षता में योगदान देता है।
द्विधातु बुशिंग असर
Sn 9 से 11%
पीबी9 से 11%
अनुस्मारक
स्टील बैक 1010
लंबाई 1000 मिमी* चौड़ाई 200* मोटाई 2.5 मिमी
लंबाई 1000 मिमी* चौड़ाई 200* मोटाई 2.0 मिमी
लंबाई 1000 मिमी* चौड़ाई 200* मोटाई 1.5 मिमी
लंबाई 500 मिमी* चौड़ाई 200* मोटाई 2.5 मिमी
लंबाई 500mm* चौड़ाई 200* मोटाई 2.0mm
लंबाई 500 मिमी* चौड़ाई 200* मोटाई 1.5 मिमी
द्विधातु + कार्बन स्टील + कांस्य
| बी (मिमी) | अधिकतम रिक्त स्थान (मिमी) | रिक्त स्थान न्यूनतम (मिमी) | डाय (मिमी) | H7 में Di,a अधिकतम (मिमी) | Di,a min in H7 (मिमी) | डू (मिमी) | आवास | भाग नं. | शाफ्ट | dL (मिमी) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
PM6560SY
|
60
|
0,276
|
0,08
|
65
|
65,23
|
65,08
|
70
|
H7
|
PM6560SY
|
h8
|
8
|
|
|
PM8060SY
|
60
|
0,281
|
0,08
|
80
|
80,235
|
80,08
|
85
|
H7
|
PM8060SY
|
h8
|
9,5
|
|
|
PM2525SY
|
25
|
0,194
|
0,02
|
25
|
25,161
|
25,02
|
28
|
H7
|
PM2525SY
|
h8
|
6
|
|
|
PM2820SY
|
20
|
0,218
|
0,04
|
28
|
28,185
|
28,04
|
32
|
H7
|
PM2820SY
|
h8
|
6
|
|
|
PM13560SY
|
60
|
0,303
|
0,08
|
135
|
120,24
|
135,08
|
140
|
H7
|
PM13560SY
|
h8
|
9,5
|
|
|
PM4550SY
|
50
|
0,264
|
0,08
|
45
|
45,225
|
45,08
|
50
|
H7
|
PM4550SY
|
h8
|
8
|
|
|
PM5050SY
|
50
|
0,269
|
0,08
|
50
|
50,23
|
50,08
|
55
|
H7
|
PM5050SY
|
h8
|
8
|
|
|
PM7580SY
|
80
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
H7
|
PM7580SY
|
h8
|
9,5
|
|
|
PM7540SY
|
40
|
0,276
|
0,08
|
75
|
75,23
|
75,08
|
80
|
H7
|
PM7540SY
|
h8
|
9,5
|
|
|
PM3240SY
|
40
|
0,224
|
0,04
|
32
|
32,185
|
32,04
|
36
|
H7
|
PM3240SY
|
h8
|
6
|
|
|
PM8040SY
|
40
|
0,281
|
0,08
|
80
|
80,235
|
80,08
|
85
|
H7
|
PM8040SY
|
h8
|
9,5
|
|
|
PM2815SY
|
15
|
0,218
|
0,04
|
28
|
28,185
|
28,04
|
32
|
H7
|
PM2815SY
|
h8
|
6
|
|
|
PM3230SY
|
30
|
0,224
|
0,04
|
32
|
32,185
|
32,04
|
36
|
H7
|
PM3230SY
|
h8
|
6
|
|
|
PM7040SY
|
40
|
0,276
|
0,08
|
70
|
70,23
|
70,08
|
75
|
H7
|
PM7040SY
|
h8
|
8
|
|
|
PM6040SY
|
40
|
0,276
|
0,08
|
60
|
60,23
|
60,08
|
65
|
H7
|
PM6040SY
|
h8
|
8
|
|
|
PM4020SY
|
20
|
0,224
|
0,04
|
40
|
40,185
|
40,04
|
44
|
H7
|
PM4020SY
|
h8
|
8
|
|
|
PM2220SY
|
20
|
0,194
|
0,02
|
22
|
22,161
|
22,02
|
25
|
H7
|
PM2220SY
|
h8
|
6
|
|
|
PM4050SY
|
50
|
0,224
|
0,04
|
40
|
40,185
|
40,04
|
44
|
H7
|
PM4050SY
|
h8
|
8
|
द्विधातु असरस्टील के समर्थन के साथ और सीसा के साथ कांस्य ओवरले के साथ.
तेल और वसा स्नेहन के लिए उपयुक्त
कांस्य बीयरिंग।
सिंटर किए हुए असर.
स्टील रिंग्स.
हमारेस्व-चिकित्सीय असरचलती तंत्र, शरीर के तत्वों और हाइड्रोलिक घटकों के चेसिस पर दिए गए हैं।रोलिंग असर,स्व-चिकन धातु आधारित असरऔरस्व-चिकन प्लास्टिक रोलिंग बीयरिंग.
इन बीयरिंगों में उच्च भार के तहत सामग्री, उत्कृष्ट पहनने के प्रतिरोध और एंटी-डस्ट प्रभाव है औरस्व-चिकित्सीय असरबहुत कुछ अनुमति देता हैलंबे रखरखाव चक्र, उपकरण के उपयोग में सुधार, रखरखाव लागत में कमी.
VIIPLUS CHINA दुनिया की सबसे अधिक मांग वाले सतह इंजीनियरिंग आवश्यकताओं को पूरा करने के लिए आस्तीन बुशिंग का एक व्यापक चयन प्रदान करता है।
हम धातु-पॉलीमर, इंजीनियर बुशिंग, फाइबर प्रबलित समग्र स्टेनलेस स्टील 316 या 304 बुशिंग का निर्माण,धातु और द्विधातु बीयरिंग और पॉलिमर कोटिंग्स के साथ-साथ सहायक इकाइयों की एक श्रृंखला, बुशिंग ब्लॉक और थ्रस्ट प्लेट. हमारे ऑनलाइन tstar.com पर जाएँ
तकनीकी पीडीएफद्विधातु सादे असर और आस्तीन असर में निर्मित...
| तकनीकी डेटा | |||||||
| डेटा | BIMETAL BUSHING धातु के बीयरिंग | ||||||
| SAE-797 | SAE-799 | DIN17670 | बीएस पीबी1 | CuSn6 ((2.1020) | SAE-783 | ||
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| सामग्री | स्टील+ | स्टील+ | स्टील+ | स्टील+ | स्टील+ | स्टील+ | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| मिश्र धातु परत कठोरता HB | 80~120 | 45~70 | 70~100 | 70~100 | 70~100 | 30~40 | |
| अधिकतम गतिशील भार P N/mm2 | 150 | 130 | 130 | 130 | 130 | 100 | |
| अधिकतम गति V m/s | वसा स्नेहन | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| अधिकतम पीवी सीमा N/mm2·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| घर्षण गुणांक u | 0.05 ~ 0.10 | 0.05 ~ 0.15 | 0.05 ~ 0.15 | 0.05 ~ 0.15 | 0.05 ~ 0.15 | - | |
| अधिकतम गति V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
| अधिकतम पीवी सीमा N/mm2·m/s | तेल स्नेहन | 10 | 10 | 10 | 10 | 10 | 8 |
| घर्षण गुणांक u | 0.04 ~ 0.12 | 0.04 ~ 0.12 | 0.04 ~ 0.12 | 0.04 ~ 0.12 | 0.04 ~ 0.12 | 0.05 ~ 0.02 | |
| अधिकतम कार्य तापमान °C | वसा स्नेहन | 150 | 150 | 150 | 150 | 150 | 150 |
| तेल स्नेहन | 250 | 250 | 250 | 250 | 250 | 250 | |
| थर्मल चालकता W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| रैखिक विस्तार गुणांक | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | |
| धुरी से मेल खाओ | कठोरता HRC | ≥53 | ≥45 | ≥53 | ≥53 | ≥53 | ≥270 |
| असमानता Ra | 0.32 ~ 0.63 | 0.32 ~ 0.63 | 0.16 ~ 0.63 | 0.32 ~ 0.63 | 0.16 ~ 0.63 | 0.16 ~ 0.6 |
|
एयरोस्पेस
️ ऑटोमोबाइल
औद्योगिक
कृषि
निर्माण
तेल और गैस
ऊर्जा
द्रव शक्ति
द्विधातुक बुशिंग का लाभ
कम घर्षण, उच्च पहनने के प्रतिरोध
घर्षण के कम गुणांक
पहनने को कम करते हुए स्नेहन की आवश्यकता
और सेवा जीवन का विस्तार।
रखरखाव मुक्त
लंबे समय तक सेवा के लिए उपयुक्त
नियमित रखरखाव या संचालन के बिना जीवन
बहुत कम या कोई स्नेहन के साथ स्थितियों.
आवश्यकता को समाप्त करके शाफ्ट लागत को कम करें
कम सिस्टम लागत
तेल के मार्गों को कठोर करने और मशीनिंग करने के लिए।
कॉम्पैक्ट, एक टुकड़ा निर्माण प्रदान करता है
अंतरिक्ष और वजन की बचत और सरल बनाता है
सभा।
पर्यावरण
वसा रहित, सीसा रहित समाधान अनुपालन
पर्यावरण के प्रति अधिक कठोरता के साथ
नियमों जैसे कि RoHS निर्देश
विद्युत और इलेक्ट्रॉनिक उपकरण।
द्विधातुक बुशिंग प्रतिस्पर्धीमूल्य,उच्च गुणवत्ता मानक SAE-797 द्विधातु बुशिंग स्टील पर आधारित है और के साथ sintered है CuPb10Sn10 या CuSn6Zn6Pb3 एक अस्तर परत के रूप में। सबसे मजबूत प्रकार के bimetal bushings और व्यापक रूप से इतने सारे क्षेत्रों में लागू किया।
इस प्रकार के Cu-Pb मिश्र धातु के निर्मित बुशिंग की सीमा के भीतर सबसे अच्छा प्रदर्शन है।इसलिए इसका व्यापक अनुप्रयोग है और ज्यादातर मध्यम गति और उच्च प्रभाव आदि के लिए उपयुक्त है।
कस्टम सामग्री विनिर्माण डिजाइन आकार के साथ द्विधातु असर विशेषज्ञ
VIIPLUS ने बिमेटल लेयरिंग, बुशिंग और ड्राइव यूनिट्स के निर्माण और विपणन में अपना व्यापक अनुभव और तकनीकी ज्ञान साबित किया है।विशेषज्ञों से लाभ उठाएं जो आपके लिए सही स्लाइडिंग असर समाधान की तलाश करते हैं, आपके विशेष अनुप्रयोगों के लिए डिज़ाइन किया गया है।
CuPb10Sn10 में अधिक सीसा होता है जिससे इसे अधिक घूर्णन गति के लिए बेहतर लाभ मिलता है।द्विधातु स्लाइडिंग परत में स्नेहन जेब हैं जो तेल स्नेहन के लिए भी उपयुक्त हैं और इस प्रकार इस बुशिंग सामग्री को बहुत अधिक घूर्णन गति पर चलने की अनुमति देती है.
| द्वि-धातु कांस्य मिश्र धातुओं के लिए विनिर्देशः | ||||
| सामग्री का प्रकार | कांस्य मिश्र धातु का विनिर्देश | कांस्य मिश्र धातु HB की कठोरता | अधिकतम गतिशील भार | अधिकतम तापमान °C |
| द्विधातु-800 | CuPb10Sn10 या CuSn6Zn6Pb3 | 70~100 | 65 | 260 |
| द्विधातु-720 | CuPb24Sn4 | 45~70 | 38 | 200 |
| द्विधातु-700 | CuPb30 | 30 से 45 | 25 | 170 |
| द्विधातु-20 | AlSn20Cu | 30~40 | 30 | 150 |
| द्वि-धातु-930 | CuSn6.5P0.1 | 60-90 | 65 | 200 |
के लिए अपने चीनी बिक्री प्रतिनिधि से संपर्क करें
उत्पाद चयन और डिजाइन सहायता।
अधिक जानकारी के लिए, यहां जाएँः https://www.viiplus.com
