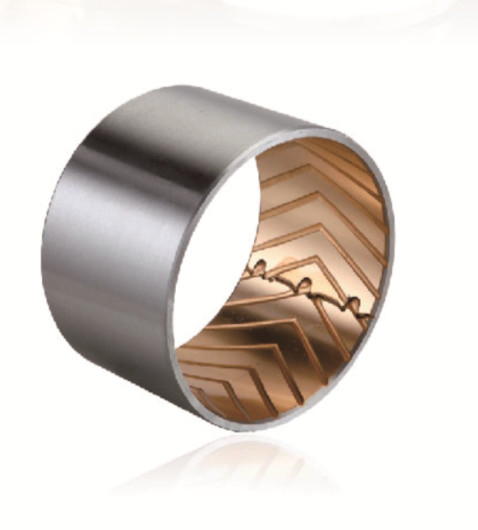

मीट्रिक आकार स्प्रिंग लीफ बुश बाईमेटेलिक लीड मुक्त

उत्पत्ति के प्लेस द्विधातु असर निर्माता
ब्रांड नाम bimetal SAE-797 SAE 48 SAE-799 bushings
प्रमाणन Bimetal Bush Material CuPb10Sn10、CuPb6Sn6Zn3 CuPb24Sn4...
मॉडल संख्या JF800 JF720 JF700 बायमेटल लीड-फ्री प्लेन बियरिंग्स
न्यूनतम आदेश मात्रा 800 टुकड़ा/टुकड़े (न्यूनतम आदेश)
मूल्य $0.20 - $2.00 / Pieces ,Negotiable
पैकेजिंग विवरण निर्यात और आयात बाईमेटल बुशिंग अंतर्राष्ट्रीय कार्टन मानक:
प्रसव के समय स्टॉक में बायमेटल बुशिंग का निर्माण, दिनों के भीतर वितरित।
भुगतान शर्तें अग्रिम वेस्टर्न यूनियन में टीटी
आपूर्ति की क्षमता कास्टिंग बाईमेटल झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व चिकनाई झाड़ी, स्व

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
मीटरियल बाईमेटल लेड-फ्री विशेषता सादा बीयरिंग
आकार शाही और मीट्रिक आकार, मानक आकार उपलब्ध प्रकार बेलनाकार झाड़ियों जोर वाशर, स्ट्रिप्स या विशेष डिजाइन
सहन करना स्प्रिंग लीफ बुश सप्लायर्स बाईमेटेलिक बुश झाड़ी नमूना Available imetal Bushing Bearing Manufacturer | उपलब्ध आईमेटल झाड़ी असर निर्माता |
द्विधातु बीयरिंग आवेदन ट्रैक रोलर्स, ट्रक ब्रेक और कृषि मशीनरी, कृषि, यांत्रिक हैंडलिंग और उठाने वाले अनुप्रयोगों में उपयोग बाईमेटल बुशिंग्स गैर-मानक आयामों के साथ, RoHS अनुकूलित असर डिजाइन
असर झाड़ी फैक्टरी मूल्य tiffany@viiplus.com स्व-चिकनाई असर झाड़ी निर्माता https://www.viiplus.com/
प्रमुखता से दिखाना स्टील समर्थित कांस्य झाड़ी, बाईमेटेलिक झाड़ियों बायमेटैलिक बियरिंग बुशिंग स्टील बैकिंग और कांस्य ओवरले के साथ बायमेटल बियरिंग • विशेष रूप से उच्च के लिए उपयुक्त ... मानक SAE
बुश बियरिंग्स निर्माता आपूर्तिकर्ता निर्यातक plain bearings. सादा बीयरिंग। Long, maintenance-free service, manufactures bushings
हाई लाइट

बाईमेटेलिक स्प्रिंग लीफ बुश

,

मेट्रिक साइज़ स्प्रिंग लीफ बुश

,

मेट्रिक साइज़ बाईमेटेलिक बुश

एक संदेश छोड़ें
उत्पाद विवरण

स्प्रिंग लीफ बुश सप्लायर्स बाईमेटेलिक बुश

द्विधातु झाड़ियों

JF-800 बाईमेटेलिक बुश स्व-चिकनाई असर स्प्रिंग लीफ बुश आपूर्तिकर्ता
जुनून टाइम्स 5
JF-800 श्रृंखला द्विधात्विक झाड़ियों, शाफ्ट टाइलें और थ्रस्ट वाशर सतह पर sintered कांस्य पाउडर के साथ उच्च गुणवत्ता वाले कम कार्बन स्टील से बने होते हैं, जो उच्च भार और कम गति के तहत घूर्णन और स्विंग गति के लिए उपयुक्त होते हैं।कम घर्षण गुणांक, अच्छे पहनने के प्रतिरोध, लंबी सेवा जीवन और अच्छे काटने के प्रदर्शन के साथ, तांबे की मिश्र धातु की परत को आवश्यकताओं के अनुसार विभिन्न प्रकार के तेल गुहाओं और तेल खांचे में संसाधित किया जा सकता है।उत्पादों का व्यापक रूप से खनन मशीनरी, स्टीम लोकोमोटिव, निर्माण मशीनरी, कृषि मशीनरी, स्टील रोलिंग मशीनरी आदि में उपयोग किया जाता है।



द्विधातु झाड़ीटिन के साथ उच्च गुणवत्ता वाला स्टील समर्थित है-सीसा-कांस्य मिश्र धातु (CuSn10Pb10)इसकी सतह पर sintered।



स्प्रिंग लीफ बुश सप्लायर्स बायमेटल बुशिंग का व्यापक रूप से ऑटोमोबाइल उद्योगों के विभिन्न अतीत में उपयोग किया जाता है जैसे इंजन, ट्रांसमिशन केस, वाहन

स्प्रिंग लीफ बुश आपूर्तिकर्ता

सपोर्ट व्हील बुशिंग्स, गाइड व्हील बुशिंग, बुशिंग रिप्लेसमेंट पार्ट्स

- कॉन रॉड बेयरिंग बुश
- रॉकर आर्म के लिए स्लीव बुश
- कैम दस्ता असर झाड़ी

Bimetallic Bushes Bearing Steel Backed Bronze

बाईमेटल लीड-फ्री प्लेन बियरिंग्स



  जेएफ-800

बाईमेटल लीड-फ्री प्लेन बियरिंग्स

जेएफ-720 जेएफ-700 जेएफ-20 जेएफ-930 जेएफ-08जी
  CuPb10Sn10 CuPb24Sn4 सीयूपीबी30 AlSn20Cu CuPb6.5P0.1 CuPb10Sn10
  70~100एचबी 45~70एचबी 30~45एचबी 30~40एचबी 69~90एचबी 70~100एचबी


एसएई-797.दीन CuPb10Sn.JIS-LBC3.

UNS C93700.Clevite F100.Daido

एल10.डीएबी डी57.फेडरल मुगल एचएफ2.

ग्लेशियरएसवाई।ग्लाइको 66.मीबा 2.1010. ताइहो

HF2.कार एल श्मियाटकेएस940एसएसएई-797.दीन

CuPb10Sn।जेआईएस-एलबीसी3.यूएनएस सी93700.

क्लेवाइट एफ 100।डेडोएल10.डीए बी डी57.

फेडरल मोगुल HF2 ग्लेशियरएसवाई।ग्लाइको 66.

मीबा 2.1010. ताइहो HF2.कार्लश्मीत Ks940s

एसएई = 799।

ग्लाइको 68.

जेआईएस-एलबीसी6.

डेडो एल23.

क्लेसीर्सएक्स।

एसीएलएफ250

एसएई-783.

ग्लाइको 74.

जिस-अजली

एसएई-48.

जिस-KJ3



झाड़ियों का चयन



बाईमेटल असर वाली झाड़ियाँपास होनाउच्च प्रदर्शन पर्यावरणअनुकूल दोहरी धातु बीयरिंग जो ग्राहक-निर्दिष्ट उत्पाद हैं।द्विधातु असर वाली झाड़ियों का उपयोगकम कार्बन स्टील प्लेटएक सीसा रहित बनाने के लिए आधार और पाउडर धातु विज्ञान सिंटरिंग और रोलिंग प्रक्रियाओं का समर्थन करने के रूप मेंCuSn8Niस्टील-कॉपर मिश्र धातु उत्पाद।इस उत्पाद की सामग्री RoHS निर्देशिका/विनियमन/नियम को पूरा करती है, कुछ परिस्थितियों में JF800 उत्पादों के लिए स्थानापन्न कर सकती है।द्विधातु असर झाड़ियाँएक उच्च भार वहन क्षमता और अच्छा पहनने के प्रतिरोध है।इसकी कमी यह है कि इसे तेल स्नेहन के बिना उपयोग नहीं किया जा सकता है।उन जगहों पर जहां तेल स्नेहन पर्याप्त है,द्विधातु असर झाड़ियाँबेहतर प्रदर्शन है।


हमारी बिक्री सहायक टीम आपकी प्रत्येक आवश्यकता के लिए कांस्य बुशिंग सेवा प्रदान करेगी।



Spring Leaf Bush Suppliers Bimetallic Bushesमीट्रिक आकार स्प्रिंग लीफ बुश बाईमेटेलिक लीड मुक्त 2

त्वरित प्रतिक्रिया


एक बार जब हम आपका अनुरोध प्राप्त कर लेते हैं, तो हम आपसे संपर्क करेंगे, और 24 घंटे के भीतर आपको योग्य प्रकार की स्लाइडिंग बुशिंग की सिफारिश की जाएगी।



बाईमेटल लीड-फ्री प्लेन बियरिंग्सशाही और मीट्रिक आकार बुशग्रूव्स के साथ.थिन-दीवार वाले असर धातु, बाईमेटल और स्टील बियरिंग्स, चीन से बने-टू-ऑर्डर सिन्जेड कांस्य बुशिंग।मानक विकल्पों के लिए जीजीबी बाईमेटल सादा बियरिंग्स। बायमेटल बुशिंग असर निर्माता |बेलनाकार स्टील कांस्य झाड़ी श्रृंखला। बेलनाकार झाड़ियों जोर वाशर, स्ट्रिप्स, या विशेष डिजाइन।विशिष्ट द्वि-धातु सिन्जेड बुशिंग्स (स्टील-समर्थित कांस्य झाड़ी) विभिन्न विन्यासों के साथ स्लाइडिंग असर सामग्री को इंजीनियरिंग सहायता के लिए एक मुफ्त सेवा गाइड के रूप में इकट्ठा किया गया है।ऑनलाइन वेबसाइटब्रोंज़ग्लीटेलेगर.कॉमबाई-मेटल बुशिंग की जानकारी उपयोगी डिज़ाइन युक्तियों के साथ-साथ आपके अनुप्रयोगों के लिए सही द्वि-धातु बुशिंग और स्लाइडिंग बियरिंग्स चुनने में आपकी सहायता करेगी।

ऑर्डर करने के लिए बनाए गए असर फॉर्म: बेलनाकार झाड़ियों और गैर-मानक आयामों के साथ स्लाइडिंग प्लेट्स, RoHS अनुकूलित असर डिजाइन।OEM विनिर्माणकस्टम पार्ट्स, कंपोनेंट्स और बायमेटल बुशिंग्स प्रोडक्ट्स के लिए पार्टनर

द्विधातु बीयरिंगभारी भार और शॉक-लोडिंग स्थितियों को संभालने में सक्षम हैं।हमारे बाईमेटल बियरिंग्स में जंग रोधी क्षमताएं हैं और हैंस्थापित करने में आसान, उन्हें आपातकालीन प्रतिस्थापन के लिए आदर्श बनाते हैं।
धातु और बाईमेटल गाइड बुशिंग्स कार्बन स्टील या कांस्य समर्थन

बाइमेटल बियरिंग्स सामान्य बेलनाकार झाड़ियों, खांचे, तेल के छेद, स्लॉट, आदि। कांस्य श्रृंखला के साथ बाईमेटल रैप्ड स्टील - मीट्रिक स्लाइडिंग बियरिंग्स।हमारे ऑनलाइन बायमेटल रैप्ड स्टील बुशिंग कैटलॉग पर जाने के लिए यहां क्लिक करेंबाईमेटल प्लेन बियरिंग्स और स्लीव बियरिंग्स मेड इन...और बाईमेटल सीरीज बुशिंग्स के लिए स्लीव स्प्लिट बेयरिंग स्पेसिफायर, इंच आकार के उत्पादों के साथ जिसमें मटेरियल बुशिंग्स डाउनलोड शामिल हैं।

तेल इंडेंटेशन की डिजाइनिंग
प्रदर्शन के दौरान झाड़ी को पूरी तरह से लुब्रिकेट करने के लिए, नीचे दिए गए आकार के साथ इंडेंटेशन की सिफारिश की जाती है।विशेष आवश्यकताओं के बिना उन्हें नीचे दिए गए मानक के अनुसार निर्मित किया जाना चाहिए।
बुश ओडी से अधिक 14~22 22!44 40~50 50 ~ 100 100~180
स्नेहन छेद 3 3 3 6 7
स्नेहन छेद बट संयुक्त और लोडिंग क्षेत्र से दूर होना चाहिए और साथ ही आसान-तेल-खिला होने के लिए डिज़ाइन किया जाना चाहिए।



जेएफ बाईमेटल की सामान्य मोटाई और उनकी सहनशीलता
सहिष्णुता मोटाई 1 1.5 2 2.5 3 3.5 4 5
स्टील की मोटाई
समर्थन
0.6 1 1.4 1.9 2.3 2.8 3.2 4
कांस्य की मोटाई
परत
0.4 0.5 0.6 0.6 0.7 0.7 0.8 1.0
निर्माण योग्य दीवार
मोटाई
1+0.25
+0.15
1.5+0.25
+0.15
2+0.25
+0.15
2.5+0.25
+0.15
3+0.25
+0.15
3.5+0.25
+0.15
4+0.25
+0.15
4+0.25
+0.15
निर्मित दीवार
मोटाई
1-0.025 1.5-0.03 2-0.035 2.5-0.04 3-0.045 3.5-0.05 4-0.055 4-0.06



जेएफ जेएफ बायमेटल बुशिंग रासायनिक संरचना
सहिष्णुता मोटाई जेएफ-800 जेएफ-720 जेएफ-700 जेएफ-20
घन शेष शेष शेष 0.7 ~ 1.3
पंजाब 9.0~11.0 21.0~27.0 26.0~33.0 -
एस.एन. 9.0~11.0 3.0~4.5 0.5 17.5~22.5
Zn 0.5 0.5 0.5 -
पी 0.1 0.1 0.1
फ़े 0.7 0.7 0.7 0.7
नी 0.5 0.5 0.5 0.1
एसबी 0.2 0.2 0.2 -
- - -
सी - - - 0.7
एम.एन. - - - 0.7
ती - - - 0.2
अन्य 0.5 0.5 0.5 0.5



JFBimetel झाड़ी भौतिक गुण
भौतिक गुण जेएफ-800 जेएफ-720 जेएफ-700 जेएफ-20
मैक्स।स्थिर भार दबाव
एन/मिमी2
150 130 120 100
तन्यता ताकत
एन/मिमी2
150 150 200 200
मैक्स।गति (तेल) एम / एस 5 10 15 25
घर्षण कोफ (तेल) 0.06 ~ 0.14 0.06 ~ 0.16 0.08~0.16 0.08~0.17
पीवी सीमा
एन / मिमी 2 एम / एस
ग्रीज़ 2.8 2.8 2.5 -
तेल 10 10 8 6
"नीलम थकान Calss Mp 125 115 105 85





प्रकार: - निकला हुआ किनारा
-ठोस कांस्य
-वेल्डेड संयुक्त
-विभाजित संयुक्त
-क्लेंच लॉक
-पाउडर / पाउडर धातु
-ग्रेफाइट गर्भवती



Bimetallic Bushes

आवेदन पत्र



बाईमेटल बुशिंग विशेष रूप से ट्रांसमिशन और ट्रक ब्रेक के साथ-साथ कृषि, यांत्रिक हैंडलिंग और उठाने वाले अनुप्रयोगों को लाभ पहुंचाएगा।वे अभिमान करते हैंउच्च भार क्षमता और उच्च तापमान पर थकान शक्ति के लिए बहुत अच्छा प्रतिरोध।

बाईमेटल बियरिंग्स भारी भार और शॉक-लोडिंग स्थितियों को संभालने में सक्षम हैं।हमारे बायमेटल बियरिंग्स में जंग-रोधी क्षमताएं हैं और इन्हें स्थापित करना आसान है, जिससे वे आपातकालीन प्रतिस्थापन के लिए आदर्श बन जाते हैं। VIIPLUS स्टेनलेस स्टील, कार्बन स्टील या कांस्य बैकिंग के साथ उपलब्ध है।

झाड़ियों से बने होते हैंस्टील समर्थित सीसा कांस्यपंक्तिबद्ध झाड़ियों और निम्नलिखित परतें हैं:

  • सिंटर कांस्य पाउडर: अच्छा पहनने के प्रतिरोध और उत्कृष्ट भार-वहन क्षमता।

  • स्टील बैकिंग असाधारण रूप से उच्च भार वहन क्षमता, उत्कृष्ट गर्मी लंपटता देता है।

  • कॉपर चढ़ाना 0.002 मिमी, अच्छा संक्षारण प्रतिरोध।

बायमेटल बियरिंग्स पतली दीवारों वाली झाड़ियों स्टेनलेस स्टील, कार्बन स्टील, या कांस्य समर्थन के साथ उपलब्ध हैं।बाईमेटल बुशिंग्स भारी भार और शॉक-लोडिंग स्थितियों को संभालने में सक्षम हैं।हमारे बाईमेटल बियरिंग्स में जंग-रोधी क्षमताएं हैं और इन्हें स्थापित करना आसान है, जिससे वे आपातकालीन प्रतिस्थापन के लिए आदर्श बन जाते हैं।



यह एक द्विधातु असर वाली सामग्री है जिसमें एल्यूमीनियम मिश्र धातु और तांबे के मिश्र धातु में स्टील बैकिंग के साथ दो या तीन-परत संरचना होती है।यह संरचना, जिसकी यांत्रिक शक्ति अधिक है,चिकनाई की स्थिति और उच्च गति / उच्च लोड ऑपरेशन के तहत इस्तेमाल किया जा सकता है।



यह आवेदन, उपयोग की स्थिति और स्नेहन के आधार पर विभिन्न प्रकार की विभिन्न सामग्रियों से बनाया जा सकता है।

स्नेहन की स्थिति के आधार पर, तेल के छेद, खांचे आदि द्वारा भार क्षमता में सुधार किया जा सकता है।कुछ मामलों में, स्नेहक परिस्थितियों में सूखे असर का भी उपयोग किया जा सकता है।

कैरियर रोलर बुशिंग्स



Viiplus मोनोमेटेलिक और बाईमेटेलिक बियरिंग्स में आकार, रूप और सामग्री की एक विस्तृत श्रृंखला प्रदान करता है।बाईमेटल और मेटल बेयरिंग ऑफरऔद्योगिक बाहरी अनुप्रयोगों और पानी, समुद्री और अपतटीय वातावरण में उत्कृष्ट संक्षारण प्रतिरोध।



बाईमेटल बियरिंग्स और बुशिंग्स क्या है?



द्विधात्वीय असर असर स्नेहन प्रणालियों में से एक है, उत्पाद हैउच्च गुणवत्ता वाले कम कार्बन स्टील वापस सब्सट्रेट के रूप में, सतह पर कांस्य मिश्र धातु, कई के माध्यम सेउच्च तापमानसिंटरिंग और घनत्व और लुढ़का हुआ तांबा और स्टील बाईमेटेलिक स्ट्रिप कोइलिंग, के लिए उपयुक्तबुश और थ्रस्ट वॉशर के तहत मध्यम और उच्च प्रभाव भार और इसी तरह कई प्रकार के उपयोग।

बाईमेटल बेयरिंग बुशिंग दो अलग-अलग सामग्रियों में दो धातु स्ट्रिप्स से बने होते हैं;पहला सामान्य रूप से स्टील/कांस्य/स्टेनलेस स्टील के साथ समर्थित हैकम घर्षण और उत्कृष्ट पहनने के प्रतिरोध।

  • JF800 ऑयललेस बायमेटल स्लाइडिंग सेल्फ लुब्रिकेटिंग बेयरिंग बुशिंग

  • जेएफ800स्टील + लीड कांस्य पाउडर पारंपरिक चिकनाई

Bimetallic Bushes

विशेषता



ऑयललेस बायमेटल कांस्य स्टील असर झाड़ियों, स्प्लिट बुश असर वीएसबी -80 मानक आकार कस्टम समग्रCuPb10Sn10द्विधातु झाड़ीउच्च गुणवत्ता वाले तेल रहितJF800 बायमेटल मेटल बुशिंग

  • लिपटे समग्र स्लाइडिंग असर

  • कॉपर-प्लेटेड या टिन-प्लेटेड स्टील / कांस्य;

  • कम रखरखाव

  • स्नेहन जेब के साथ

स्टील बैकिंग असाधारण रूप से देता हैउच्च भार वहन क्षमता, उत्कृष्ट गर्मी लंपटता.सिन्जेड कांस्य पाउडर देता हैअच्छा पहनने के प्रतिरोध और उत्कृष्ट भार-वहन क्षमता.कॉपर चढ़ाना हैअच्छा संक्षारण प्रतिरोध।





बाईमेटल असर के साथस्टील बैकिंग और कांस्य ओवरले

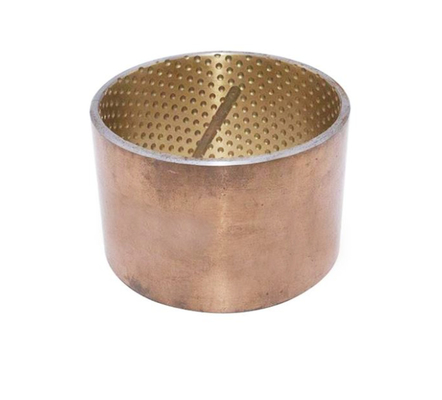

ग्रीस के लिए जलाशय के रूप में इंडेंट के साथ लीड-फ्री असर संरचना, इंडेंट के बिना भी उपलब्ध है

उच्च भार क्षमता, उच्च तापमान पर थकान शक्ति के लिए बहुत अच्छा प्रतिरोध

कठोर परिचालन स्थितियों के अनुकूल

के लिए विशेष रूप से उपयुक्तदोलन गति और कम आवृत्ति के साथ उच्च विशिष्ट भार

फाइन टर्न शाफ्ट उपयुक्त







ठेठ आवेदन



इस सामग्री का उपयोग करने की अनुशंसा की जाती हैमध्यम गति और मध्यम भारतेल या ग्रीस चिकनाई के साथ स्थिति।यह व्यापक रूप से मोटर रॉड एंड्स, किंगपिन बुशिंग, अंडर कैरिज रोलर्स, निर्माण मशीनों की हाइड्रोलिक सिलेंडर रॉड आंखों और कृषि मशीनों के गोलाकार संयुक्त बीयरिंग के लिए उपयोग किया जाता है।चूंकि यह सामग्री सीसा के साथ है, इसलिए कुछ कानूनों या विनियमों के अनुसार विशिष्ट भागों का उपयोग करने की अनुमति नहीं है।ऑटोमोटिव, सामान्य औद्योगिक जैसे स्टीयरिंग गियर, पावर स्टीयरिंग, पेडल झाड़ियों, किंग-पिन झाड़ियों, टेलगेट पिवोट्स, मैकेनिकल हैंडलिंग, लिफ्टिंग उपकरण, हाइड्रोलिक मोटर्स, कृषि मशीनों आदि में व्यापक रूप से उपयोग किया जाता है।

  • फोर्कलिफ्ट्स झाड़ी

  • पैलेट ट्रक झाड़ी

  • क्रेन कांस्य झाड़ियों

  • कांस्य असर उत्खनन



तकनीकी डेटा



गतिशील लोड सीमा

60एन/मिमी²

स्थैतिक भार

120एन/मिमी²

घर्षण गुणांक

0.08 ~ 0.2

पीवी सीमा

2.8N/mm²*m/s

अधिकतम चाल

>2m/s

अस्थायी सीमा

-40°C~+250°C







Bimetal Bearing Bushes.

गुण



  • उच्च भार क्षमता और दोलन गति के लिए,साथ ही किसी न किसी संचालन और तापमान भार के लिए।स्नेहक भंडारण के कारण लंबे समय तक चलने वाला स्नेहन।



सामग्री



  • समर्थन सामग्री स्टील कॉपर-प्लेटेड / टिन-प्लेटेड

  • स्लाइडिंग परतCuPb10Sn10



सहिष्णुता विवरण



  • आवास H7

  • बुशिंग इनर-Ø माउंटिंग के बादH9

  • दस्ता सहिष्णुताf7 से h8



रखरखाव



  • एक हैकम रखरखाव समग्र स्लाइडिंग असर,लेकिन प्राथमिक स्नेहन आवश्यक है।तेल या ग्रीस स्नेहन संभव है।ठोस स्नेहक भंडारण के कारण, स्नेहन निकासी कम से कम हो जाती है!







Bimetal Bearing Bushes.



























द्विधातु झाड़ियों का आकार





JF800 द्विधातु असर आकार और फिट सहिष्णुता तालिका



डी



डी


कुंआ
मोटाई






आयुध डिपो
सहनशीलता




एलडी (एच 8)
सहनशीलता




एच7
हाउसिंग बोर




f7 जौमाल
व्यास



f1



f2



एल0-0.40

10

15

20

25

30

40

50

60

80

90

100

10

12











1

12 +0.065
+0.030

10 +0.022
-0.000

12 +0.018

10 -0.013
-0.000

0.5

0.3

1010

1015

1020

















12

14

14 +0.065
+0.030

12 +0.027
-0.000

14 +0.018

12 -0.016
-0.000

0.5

0.3

1210

1215

1220

















14

16

16 +0.065
+0.030

14 +0.027
-0.000

16 +0.018

14 -0.016
-0.000

0.5

0.3

1410

1415

1420

















15

17

17 +0.065
+0.030

15 +0.027
-0.000

17 +0.018

15 -0.016
-0.000

0.5

0.3

1510

1515

1520

















16

18

18 +0.075
+0.035

16 +0.027
-0.000

18 +0.018

16 -0.016
-0.000

0.8

0.4

1610

1615

1620

















18

20

20 +0.075
+0.035

18 +0.033
-0.000

20 +0.021

18 -0.016
-0.000

0.8

0.4

1810

1815

1820

1825















20

23



1.5

23 +0.075
+0.035

20 +0.033
-0.000

23 +0.021

20 -0.033
-0.000

0.8

0.4

2010

2015

2020

2025















22

25

25 +0.075
+0.035

22 +0.033
-0.000

25 +0.021

22 -0.033
-0.000

0.8

0.4

2210

2215

2220

2225















24

27

27 +0.075
+0.035

24 +0.033
-0.000

27 +0.021

24 -0.033
-0.000

1.0

0.5

2410

2415

2420

2425

2430













25

28

28 +0.075
+0.035

25 +0.033
-0.000

28 +0.021

25 -0.033
-0.000

1.0

0.5



2515

2520

2525

2530













26

30













2

30 +0.075
+0.035

26 +0.033
-0.000

30 +0.021

26 -0.033
-0.000

1.0

0.5



2615

2620

2625

2630













28

32

32 +0.085
+0.045

28 +0.033
-0.000

32 +0.025

28 -0.033
-0.000

1.0

0.5



2815

2820

2825

2830

2840











30

34

34 +0.085
+0.045

30 +0.039
-0.000

34 +0.025

30 -0.039
-0.000

1.2

0.6



3015

3020

3025

3030

3040











32

36

36 +0.085
+0.045

32 +0.039
-0.000

36 +0.025

32 -0.039
-0.000

1.2

0.6



3215

3220

3225

3230

3240











35

39

39 +0.085
+0.045

35 +0.039
-0.000

39 +0.025

35 -0.039
-0.000

1.2

0.6





3520

3525

3530

3540

3550









38

42

42 +0.085
+0.045

38 +0.039
-0.000

42 +0.025

38 -0.039
-0.000

1.2

0.6





3820

3825

3830

3840

3850









40

44

44 +0.085
+0.045

40 +0.039
-0.000

44 +0.025

40 -0.039
-0.000

1.2

0.6





4020

4025

4030

4040

4050









45

50















2.5

50 +0.085
+0.045

45 +0.039
-0.000

50 +0.025

45 -0.039
-0.000

1.5

1.0







4525

4530

4540

4550









50

55

55 +0.100
+0.055

50 +0.039
-0.000

44 +0.030

50 -0.039
-0.000

1.5

1.0









5030

5040

5050

5060







55

60

60 +0.100
+0.055

55 +0.046
-0.000

60 +0.030

55 -0.046
-0.000

1.5

1.0









5530

5540

5550

5560







60

65

65 +0.100
+0.055

60 +0.046
-0.000

65 +0.030

60 -0.046
-0.000

1.5

1.0









6030

6040

6050

6060







65

70

70 +0.100
+0.055

65 +0.046
-0.000

70 +0.030

65 -0.046
-0.000

1.5

1.0









6530

6540

6550

6560







70

75

75 +0.100
+0.055

70 +0.046
-0.000

75 +0.030

50 -0.046
-0.000

1.5

1.0









7030

7040

7050

7060

7080





75

80

80 +0.100
+0.055

75 +0.046
-0.000

80 +0.035

75 -0.046
-0.000

1.5

1.0









7530

7540

7550

7560







80

85

85 +0.100
+0.070

80 +0.054
-0.000

85 +0.035

80 -0.054
-0.000

1.5

1.0











8040

8050

8060

8080





84

90







3

90 +0.120
+0.070

84 +0.054
-0.028

90 +0.035

84 -0.054
-0.000

1.8

1.2











8440

8450

8460

8480





89

95

95 +0.120
+0.070

89 +0.054
-0.028

95 +0.035

89 -0.054
-0.000

1.8

1.2











8940

8950

8960

8980





94

100

100 +0.120
+0.070

94 +0.054
-0.028

100 +0.035

94 -0.054
-0.000

1.8

1.2













9450

9460

9480





99

105

105 +0.120
+0.070

99 +0.054
-0.028

105 +0.035

99 -0.054
-0.000

1.8

1.2













9950

9960

9980





104

110

110 +0.120
+0.070

104 +0.054
-0.028

110 +0.035

104 -0.054
-0.000

1.8

1.2













10450

10460

10480





109

115

115 +0.120
+0.070

109 +0.054
-0.028

115 +0.035

109 -0.054
-0.000

1.8

1.2













10950

10960

10980





114

120

120 +0.120
+0.070

114 +0.054
-0.028

120 +0.040

114 -0.054
-0.000

1.8

1.2













11450

11460

11480





119

125

125 +0.170
+0.100

119 +0.054
-0.028

125 +0.040

119 -0.054
-0.000

1.8

1.2













11950

11960

11980





123

130

3.5





















130 +0.170
+0.100

123 +0.054
-0.028

1130 +0.040

123 -0.054
-0.000

2

1.5













12350

12360

12380



123100

128

135

135 +0.170
+0.100

128 +0.063
-0.028

135 +0.040

128 -0.063
-0.000

2

1.5













12850

12860

12880



128100

133

140

140 +0.170
+0.100

133 +0.063
-0.028

140 +0.040

133 -0.063
-0.000

2

1.5













13350

13360

13380



133100

138

145

145 +0.170
+0.100

138 +0.063
-0.028

145 +0.040

138 -0.063
-0.000

2

1.5















13860

13880



138100

143

150

150 +0.170
+0.100

143 +0.063
-0.028

150 +0.040

143 -0.063
-0.000

2

1.5















14360

14380



143100

148

155

155 +0.170
+0.100

148 +0.063
-0.028

155 +0.040

148 -0.063
-0.000

2

1.5















14860

14880



14890

153

160

160 +0.170
+0.100

153 +0.063
-0.028

160 +0.040

153-0.063
-0.000

2

1.5















15360

15380



15390

158

165

165 +0.170
+0.100

158 +0.063
-0.028

165 +0.040

158 -0.063
-0.000

2

1.5















15860

15880



158100

163

170

170 +0.170
+0.100

163 +0.063
-0.028

170 +0.040

163-0.063
-0.000

2

1.5















16360

16380



163100

168

175

175 +0.170
+0.100

168 +0.063
-0.028

175 +0.040

168 -0.063
-0.000

2

1.5















16860

16880



168100

173

180

180 +0.170
+0.100

173 +0.063
-0.028

180 +0.040

173 -0.063
-0.000

2

1.5















17360

17380



173100















कैप्शन



अनुरोध पर विशेष आयाम उपलब्ध हैं

संपर्क में रहो ...

हमसे संपर्क करने के लिए आप हमारे "पूछताछ फॉर्म" का उपयोग कर सकते हैं।हमारी बिक्री टीम में से एक तुरंत आपसे संपर्क करेगी।





अनुशंसित उत्पाद
