| ब्रांड नाम: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| मॉडल संख्या: | JF800 JF720 JF700 बायमेटल लीड-फ्री प्लेन बियरिंग्स |
| एमओक्यू: | 800 टुकड़ा/टुकड़े (न्यूनतम आदेश) |
| कीमत: | $0.20 - $2.00 / Pieces ,Negotiable |
| भुगतान की शर्तें: | अग्रिम वेस्टर्न यूनियन में टीटी |
| आपूर्ति करने की क्षमता: | कास्टिंग बाईमेटल झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व चिकनाई झाड़ी, स्व |

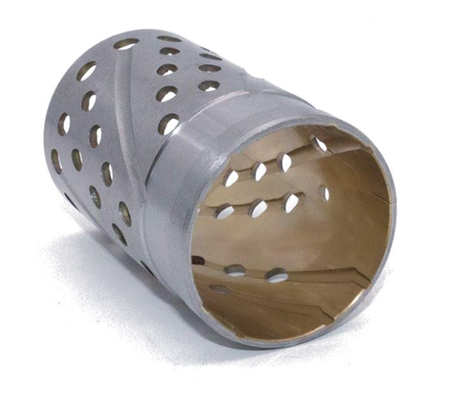

घर्षण वेल्डिंग स्टील CuSn10Pb10 पर आधारित द्विधातु असर झाड़ियों उच्च घर्षण और उच्च भार अनुप्रयोगों में इष्टतम प्रदर्शन प्रदान करने के लिए डिज़ाइन किए गए विशेष घटक हैं।ये बुशिंग एक अनूठी घर्षण वेल्डिंग प्रक्रिया का उपयोग करके निर्मित होते हैं जो CuSn10Pb10 मिश्र धातु के साथ स्टील को जोड़ती है, असाधारण गुणों के साथ एक द्विधातु असर झाड़ी बनाने के लिए।
ब्यूशिंग का स्टील घटक ताकत और स्थायित्व प्रदान करता है, जो कठोर वातावरण में भी लंबे समय तक सेवा जीवन सुनिश्चित करता है। दूसरी ओर, CuSn10Pb10 मिश्र धातु,उत्कृष्ट पहनने के प्रतिरोध और स्नेहन गुण प्रदान करता हैइस मिश्र धातु की संरचना, जिसमें तांबा, टिन और सीसा शामिल है, इसे उच्च घर्षण का सामना करने और घर्षण के नुकसान को कम करने की अनुमति देता है, जिससे सुचारू और विश्वसनीय संचालन सुनिश्चित होता है।
इन बुशिंग बनाने के लिए उपयोग की जाने वाली घर्षण वेल्डिंग प्रक्रिया स्टील और CuSn10Pb10 मिश्र धातु के बीच एक मजबूत और सुरक्षित बंधन सुनिश्चित करती है।इस प्रक्रिया में उच्च दबाव और गर्मी के तहत एक सामग्री को दूसरे पर घुमाया जाता है, जिसके परिणामस्वरूप एक आणविक स्तर का बंधन जो मजबूत और टिकाऊ दोनों है।
परिणामी द्विधातु असर झाड़ी दोनों सामग्रियों के सर्वोत्तम गुणों को जोड़ती है, उच्च शक्ति, पहनने के प्रतिरोध और स्नेहन प्रदर्शन प्रदान करती है।यह संयोजन इसे व्यापक अनुप्रयोगों में उपयोग के लिए आदर्श बनाता है, जिसमें ऑटोमोबाइल, मशीनरी और औद्योगिक उपकरण शामिल हैं, जहां उच्च प्रदर्शन और लंबे समय तक चलने वाले असर समाधान महत्वपूर्ण हैं।
संक्षेप में, स्टील CuSn10Pb10 पर आधारित घर्षण वेल्डिंग द्विधातु असर झाड़ियों को उच्च घर्षण और उच्च भार अनुप्रयोगों की मांगों को पूरा करने के लिए डिज़ाइन किए गए उच्च प्रदर्शन वाले घटक हैं।उनका अद्वितीय निर्माण और सामग्री संरचना सुचारू और विश्वसनीय संचालन सुनिश्चित करती है, उन्हें विभिन्न यांत्रिक प्रणालियों के लिए एक उत्कृष्ट विकल्प बनाते हैं।

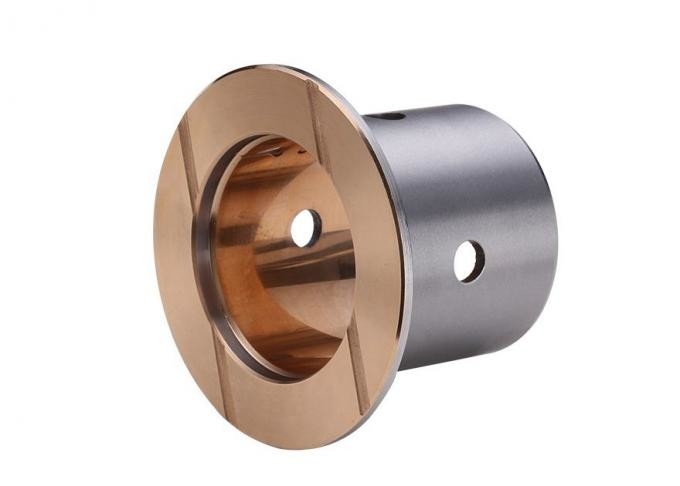

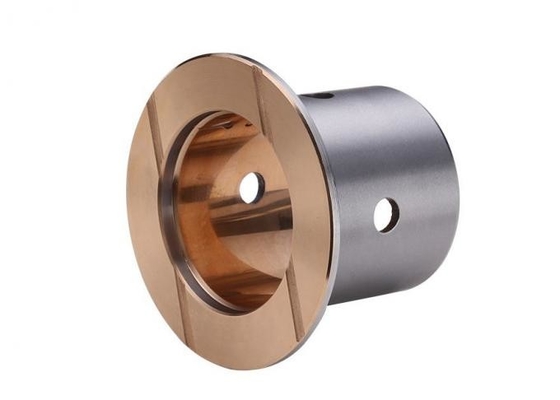

मीट्रिक फ्लैंज बुशिंग
घर्षण वेल्डिंग बीमेटल लेयरिंग और स्टील +CuSn10Pb10 के आधार पर बुशिंग
स्टील + लीड कांस्य पाउडर
INW-301F द्विधातु बुशिंग को उच्च गुणवत्ता वाले कम कार्बन स्टील से सपोर्ट किया गया है जिसमें टिन-लीड-ब्रॉन्ज मिश्र धातु CuSn10Pb10 इसकी सतह पर सिंटर की गई है। इसमें उच्च थकान प्रतिरोधक क्षमता, लोड क्षमता और प्रभाव प्रतिरोधक क्षमता है।इस उत्पाद को ट्रैक रोलर पर व्यापक रूप से लागू किया जाता है।एयर कंप्रेसर ने विशेष रूप से ट्रैक रोलर अनुप्रयोग के लिए केन्द्रापसारक कास्टिंग द्विधातु बुशिंग को प्रतिस्थापित किया।मिश्र धातु की मोटाई एक समान हो जाती है, जो कि द्विधातु बुशिंग के साथ तुलनात्मक रूप से केन्द्रापसारक कास्टिंग है और बहुत सारी सामग्री को बचाता है जो उत्पादों की लागत प्रदर्शन को अधिक बनाता है।.
| अधिकतम भार | स्थिर | 250 एन/मिमी2 | मिश्र धातु की कठोरता | एचबी 60-100 | |
| 140N/mm2 | |||||
| टेम्प | -40°C~+250°C | ||||
| घर्षण गुणांक | 0.05 ~ 0.12 | ||||
| अधिकतम गति | अधिकतम गति | 2.5m/s | थर्मल चालकता | 60W ((m*k) -1 | |
| अधिकतम.पीवी | अधिकतम.पीवी | 2.8N/mm2*m/s | |||
| कतरनी शक्ति | कतरनी शक्ति | 170 एन/मिमी2 | |||
| थर्मल एक्सोन्शन का गुणांक | 14*10-6K-1 | ||||

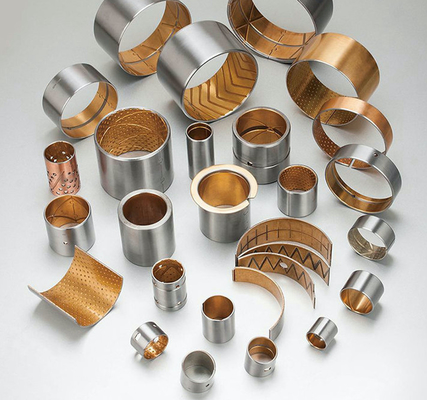

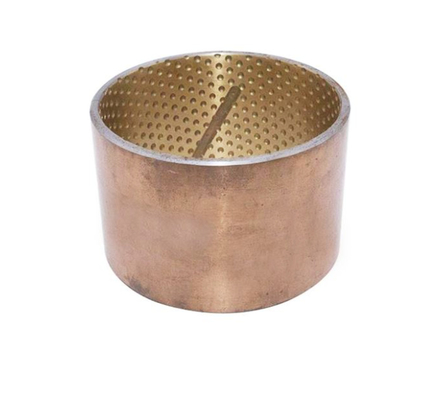

द्विधातु आस्तीन बुशिंग एक से बना हैउच्च गुणवत्ता वाले कम कार्बन स्टील के समर्थनएक सिंटरित टिन-लीड-कांस्य मिश्र धातु (CuSn10Pb10ट्राइबोलॉजिकल व्यवहार में सुधार के लिए स्लाइडिंग लेयर को तेल या वसा को स्टोर करने के लिए गेंद के आकार के इंडेंट के साथ मशीनीकृत किया जा सकता है।संक्षारक वातावरण के मामले में समर्थन तांबा लेपित किया जा सकता है. द्विधातु बुशिंग श्रृंखला के उत्पादों का उपयोग मध्यम भार, मध्यम या उच्च रनिंग गति और उच्च प्रभाव भार के तहत परिचालन परिस्थितियों में किया जाता है।गैस इंजनों के कनेक्टिंग रॉड में धक्का वाशर और झाड़ियों, आदि.तेल स्नेहन अनुप्रयोगों के लिए एक सीसा कांस्य अस्तर असर सामग्री के साथ समर्थित स्टील खोल.उच्च भार क्षमता और अच्छे थकान गुण. यह व्यापक रूप से मोटर वाहन अनुप्रयोगों जैसे कि कंप्रेसर, स्टीयरिंग गियर, पावर स्टीयरिंग, पेडल बीयरिंग, किंग-पिन झाड़ियों, टेलगेट पिवोट, मैकेनिकल हैंडलिंग और लिफ्टिंग उपकरण में उपयोग किया जाता है,हाइड्रोलिक मोटरकृषि मशीनरी आदि।
| पद | मूल्य | इकाई |
| अधिकतम परिचालन तापमान Tmax-चिकित्सीय | 150 | °C |
| अधिकतम परिचालन तापमान Tmax तेल से चिकनाई | 250 | °C |
| न्यूनतम संचालन तापमान Tmin | -40 | °C |
| अधिकतम स्थैतिक भार Psta, अधिकतम | 300 | एन/एमएम2 |
| अधिकतम गतिशील भार Pdyn, अधिकतम | 140 |
एन/एमएम2 |
| अधिकतम स्लाइडिंग स्पीड V-ग्रिड | 2.5 | N/mm2 * m/s |
| अधिकतम पीवी फैक्टर-स्नेहक | 2.8 | N/mm2 * m/s |
| घर्षण गुणांक f-स्नेहक | 0.05-0.12 | |
| घर्षण गुणांक f- तेल चिकनाई | 0.04-0.12 |
उच्च भार क्षमता
स्लाइडिंग लेयर को स्नेहन ग्रूव और/या ग्रीस इंडेंट के साथ मशीनीकृत किया जा सकता है
इस्पात के आधार को तांबे से ढाला जा सकता है
स्टील+CuPb10Sn10
द्विधातु असर से बना हैउच्च गुणवत्ता वाली ठंडे रोल्ड स्टील प्लेट के साथCuPb10Sn10सतह पर sintered तांबा-लीड मिश्र धातु के रूप में असर सतह सामग्री, और तेल ग्रूव के विभिन्न प्रकार,तेल छेद या तेल छेद काम की स्थिति के अनुसार मिश्र धातु परत की सतह पर संसाधित किया जा सकता है.
इस प्रकार के बीयरिंग में न केवल उच्च थकान शक्ति, बीयरिंग क्षमता और प्रभाव प्रतिरोध है, बल्कि इसमें अच्छी संक्षारण प्रतिरोध भी है,मध्यम भार के तहत मध्यम गति और बड़े प्रभाव भार के साथ अवसरों के लिए उपयुक्त.
द्विधातु बीयरिंग SAE 792CuPb10Sn10अनुच्छेदों के साथ
|
रासायनिक संरचना (%) |
|
||||||||||||||||||||||||||
|
|||||||||||||||||||||||||||
यह उच्च गुणवत्ता वाले कम कार्बन वाले स्टील से बना है, और लीड-टिन-कांस्य के साथ है।CuSn6Zn6Pb3 या CuSn10Pb10यह उच्च तापमान पर कई बार सिंटर किया जाता है और फिर स्टील प्लेट पर दृढ़ता से चिपके रहता है। इसमें थकान शक्ति, भार क्षमता और झटके प्रतिरोध होता है।यह मोटर वाहन इंजनों के लिए लागू होता है, ट्रांसमिशन गियरबॉक्स, निर्माण और कृषि मशीनरी आदि।
बाहरी गियर पंप द्विधातु असर और मोटर बुशिंग∙ स्लाइडिंग असर प्रौद्योगिकी बुशिंग ब्लॉक और थ्रस्ट प्लेट
हाइड्रोलिक बुशिंग ब्लॉकों के साथ लगाए गए बाहरी गियर पंप और मोटर्स का उपयोग कई उद्योगों जैसे निर्माण, कृषि, ऑटोमोटिव और सामग्री हैंडलिंग उपकरण और रसायनों में व्यापक रूप से किया जाता है।
इन उद्योगों का उद्देश्य दोनों प्रदर्शन में सुधार करना औरसख्त पर्यावरणीय और आर्थिक बाधाओं को पूरा करने के लिए अपने उपकरणों के आकार और वजन को कम करें।
एक गियर पंप विस्थापन द्वारा द्रव पंप करने के लिए गियर के जाल का उपयोग करता है। वे हाइड्रोलिक द्रव शक्ति अनुप्रयोगों के लिए पंप के सबसे आम प्रकारों में से एक हैं।उच्च चिपचिपाहट वाले द्रवों को पंप करने के लिए रासायनिक प्रतिष्ठानों में भी गियर पंप का व्यापक रूप से उपयोग किया जाता है.
हाइड्रोलिक बुशिंग ब्लॉकों के साथ लगाए गए बाहरी गियर पंप और मोटर्स का उपयोग कई उद्योगों जैसे निर्माण, कृषि, ऑटोमोटिव और सामग्री हैंडलिंग उपकरण और रसायनों में व्यापक रूप से किया जाता है।

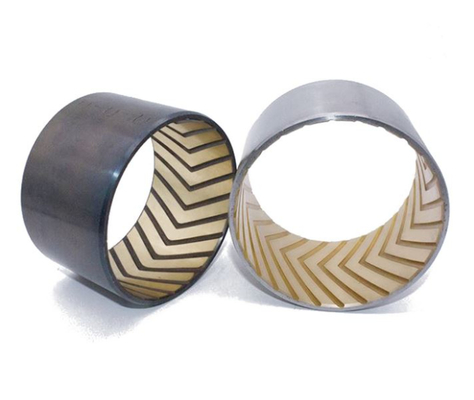

स्टील समर्थन और कांस्य ओवरले के साथ द्विधातु असर
· विशेष रूप से उपयुक्तउच्च विशिष्ट भारदोहरी गति के साथ औरकम आवृत्ति
• कठोर परिचालन स्थितियों में लागू
·उच्च भार क्षमता, उच्च तापमान पर थकान के प्रति बहुत अच्छा प्रतिरोध
1. सिंटरित कांस्य लेजरः भगवान पहनने प्रतिरोध और उत्कृष्ट भार वहन क्षमता.
2इस्पात समर्थनःबुशिंग की नींव को स्थापित करते हुए, इस्पात पीठ असाधारण स्थिरता, लोड ले जाने और गर्मी अपव्यय विशेषताओं प्रदान करती है।
स्टील बैकअप और लीड ब्रॉन्ज ओवरले
स्टील + CuPb10Sn10 इंडेक्स के साथ
|
|
के साथ स्लाइडिंग परत |
|
मिश्र धातु परत सामग्री |
CuPb10Sn10 या CuSn6Zn6Pb3 |
||
|
अधिकतम भार भारित दबाव |
65 एन/मिमी2 |
मिश्र धातु परत की कठोरता |
HB70~100 |
|
अधिकतम परिचालन तापमान |
260°C |
||
इस सामग्री का प्रयोग अनुशंसित हैतेल या वसा स्नेहन के साथ मध्यम गति और मध्यम भार की स्थितिइसका व्यापक रूप से मोटर रॉड के अंत, किंगपिन बुशिंग, अंडरवियर रोलर्स, निर्माण मशीनों के हाइड्रोलिक सिलेंडर रॉड आंखों और कृषि मशीनों के गोलाकार संयुक्त बीयरिंगों के लिए उपयोग किया जाता है।क्योंकि यह सामग्री सीसा के साथ है, कुछ कानूनों या विनियमों के अनुसार विशिष्ट भागों का उपयोग करने की अनुमति नहीं है।
BIMETAL BUSHINGS आकार
