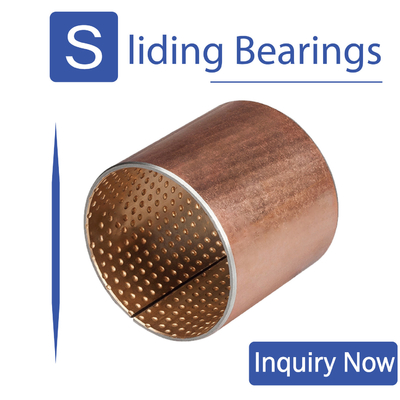

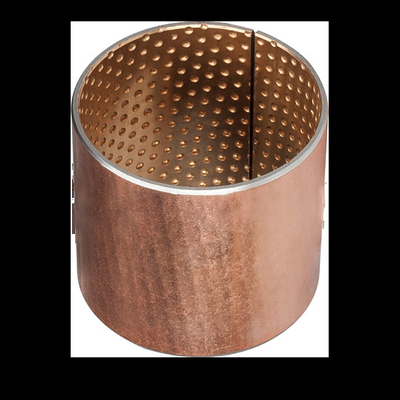

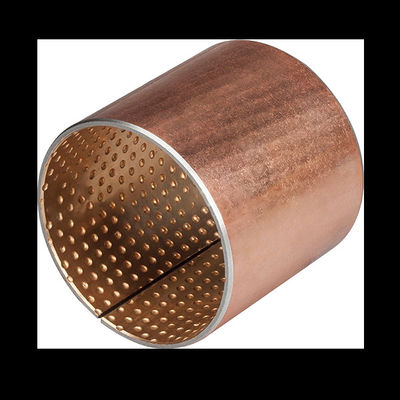

इंजन के लिए JF800 Bimetal असर झाड़ियों CuPb10Sn10 या CuSn6Zn6Pb3

उत्पत्ति के प्लेस बायमेटल असर निर्माता
ब्रांड नाम VIIPLUS
प्रमाणन ISO 9001
मॉडल संख्या बाईमेटल झाड़ी
न्यूनतम आदेश मात्रा बातचीत योग्य
मूल्य Negotiable
पैकेजिंग विवरण निर्यात दफ़्ती लकड़ी लकड़ी के मामले का प्रस्ताव
प्रसव के समय 7-25 कार्य दिवस
भुगतान शर्तें मनीग्राम, वेस्टर्न यूनियन, टी / टी
आपूर्ति की क्षमता कास्टिंग bimetal झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व स्नेहन झाड़ी, स्व

नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।

Whatsapp:0086 18588475571

WeChat: 0086 18588475571

स्काइप: sales10@aixton.com

यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।

x
उत्पाद विवरण
BiMetal झाड़ी सामग्री Bimetal असर backed स्टील समर्थित कांस्य झाड़ियों झाड़ीदार प्रकार इंजन बेयरिंग, झाड़ियों और जोर वॉशर विनिर्माण
झाड़ी की सुविधा पतली दीवार वाली बियरिंग्स तांबा इस्पात समर्थित मिश्र धातु CuPb24Sn4, Bimetal
झाड़ी डिजाइन नाली या चिकनाई छेद, तेल टैंक, Bimetal झाड़ी आवेदन रॉड बुशिंग को जोड़ना
चढ़ाना कॉपर चढ़ाना / टिन-चढ़ाना प्रकार बेलनाकार झाड़ियों, निकला हुआ किनारा, जोर वॉशर
असर झाड़ी फैक्टरी मूल्य tiffany@viiplus.com स्व-चिकनाई असर झाड़ी निर्माता https://www.viiplus.com/
प्रमुखता से दिखाना स्टील समर्थित कांस्य झाड़ी, बाईमेटेलिक झाड़ियों बायमेटैलिक बियरिंग बुशिंग स्टील बैकिंग और कांस्य ओवरले के साथ बायमेटल बियरिंग • विशेष रूप से उच्च के लिए उपयुक्त ... मानक SAE
बुश बियरिंग्स निर्माता आपूर्तिकर्ता निर्यातक plain bearings. सादा बीयरिंग। Long, maintenance-free service, manufactures bushings
हाई लाइट

बायमेटल बुश

,

बायमेटल बियरिंग्स

एक संदेश छोड़ें
उत्पाद विवरण

Bimetal असर झाड़ियों को 3 मिमी की एक आईडी से सभी तरह से 400 मिमी तक उत्पादित किया जा सकता है।

बाईमेटल बियरिंग्स झाड़ियों,ऑयल होल डिजाइन, बायमेटलबेलनाकार झाड़ियों, निकला हुआ किनारा बियरिंग्स, चीन से ऑर्डर करने के लिए बनाया गया थ्रस्ट वॉशर। (CuPb10Sn10, SAE-797, JIS-LBC3 कांस्य मिश्र धातु)

बायमेटल झाड़ियों के लिए तेल प्रोकेट्स के प्रकार

ऑयल होल्स फॉर्म

हीरा रूप

चिकना, कोई तेल की जेब



Oil Hole is necessary to design if bimetal bushings have lubricated sufficiently; ऑइल होल को डिजाइन करना आवश्यक है यदि बायमेटल झाड़ियों ने पर्याप्त रूप से चिकनाई की है; the following oil hole design is recommended, which is also suitable for bimetal series without special requirements. निम्नलिखित तेल छेद डिजाइन की सिफारिश की जाती है, जो विशेष आवश्यकताओं के बिना बायमेटल श्रृंखला के लिए भी उपयुक्त है।
झाड़ी आयुध डिपो (डी) Φ14 Φ डी > 22 Φ22 Φ डी > 40 Φ40 Φ डी > 50 Φ50 Φ डी > 100 Φ100 Φ डी > 180
तेल छेद व्यास (मिमी) 3 4 5 6 7
बायमेटल बियरिंग्स ऑयल होल लोकेशन को स्प्लिट गैप एंड लोडिंग एरिया से दूर रखना चाहिए और ऑइल-टेकिंग के पक्ष में होना चाहिए।

Bimetallic सीमा चिकनाई बीयरिंग, इंजन बीयरिंग, झाड़ियों और जोर वॉशर विनिर्माण।

स्व स्नेहन झाड़ी के निर्माता - स्व स्नेहन ग्रेफाइट बुश, स्व स्नेहन बाईमेटल झाड़ियों

Bimetallic Material Characteristics

सामग्री (CuPb10Sn10, SAE-797, JIS-LBC3 कांस्य मिश्र धातु) CuSn10Pb10 CC495K

रासायनिक संरचना द्रव्यमान /%
Cu Sn अल फे Mn नी Pb सी पी Zn
78.0-82.0 9.0-11.0 0.01 0.25 0.2 2 8.0-11.0 0.01 0.1 2


हम ग्राहकों की विशेष आवश्यकताओं और चित्र के अनुसार सटीक तैयार भागों का उत्पादन कर सकते हैं।


Sintered SAE797 परत + स्टील समर्थन + तांबे चढ़ाना / टिन चढ़ाना

JF800 बायमेटल बियरिंग्स स्टील और कॉपर मिश्र धातु उत्पादों के साथ कम कार्बन स्टील प्लेट के रूप में मैट्रिक्स सामग्री और sintered हैं CuPb10Sn10 या CuSn6Zn6Pb3 on the surface. सतह पर। The bimetlal t is a double alloy bearing bearing capacity of the strongest one, heavy vehicle balance bridge bushing, gasket; बायमेटल टी एक मजबूत, भारी वाहन संतुलन पुल झाड़ी, गैसकेट की एक डबल मिश्र धातु असर क्षमता है; The slave wheel of a bulldozer; बुलडोजर का गुलाम पहिया; Automotive steel bushing, all used in this product. मोटर वाहन स्टील झाड़ी, सभी इस उत्पाद में इस्तेमाल किया। It is a widely used high - load low - speed sliding bearing. यह एक व्यापक रूप से इस्तेमाल किया उच्च लोड कम गति असर असर है।

bimetal bushing

बायमेटल बेयरिंग डिज़ाइन



हम विभिन्न प्रकार के तांबे मिश्र धातु की सतह प्रसंस्करण की परिचालन स्थितियों के अनुसार बायमेटल बीयरिंग डिजाइन कर सकते हैं तेल टैंक, तेल छेद, छेद, etc., in order to suit to cannot continue to go hard or go occasion. , आदि के लिए, सूट करने के लिए जारी रखने के लिए कठिन या जाने के अवसर जारी नहीं कर सकते हैं। Good bonding strength and optimum bearing capacity can be obtained by secondary sintering and secondary extrusion. अच्छा संबंध शक्ति और इष्टतम असर क्षमता माध्यमिक sintering और माध्यमिक बाहर निकालना द्वारा प्राप्त किया जा सकता है।







बायमेटल झाड़ियों के लिए तेल ग्रूव्स के प्रकार



bimetal bushing oil tank oil holes



बाईमेटल बुशिंग (स्लिट एंड क्लिंच) के लिए बट जियोंट्स के प्रकार बायमेटल बियरिंग्स झाड़ियों बकस पर्चा



bimetal bushing buckle



ग्रेफाइट झाड़ी बियरिंग्स के तकनीकी डेटा



अधिकतम गतिशील भार 140P N / mmP अधिकतम तापमान ° C चिकनाई चिकनाई 150 डिग्री सेल्सियस
अधिकतम रैखिक वेग चिकनाई चिकनाई 2.5Vm / s द्रव स्नेहन 250 डिग्री सेल्सियस
मैक्स पीवी 2.8N/mm². 2.8N / mm²। m/s एमएस एक्सल के व्यास का मिलान करें एचआरसी ≥ ५३
μ 0.05 ~ 0.15 रा 0.16 ~ 0.63
अधिकतम रैखिक वेग द्रव स्नेहन 10 मिश्र धातु परत कठोरता 80 ~ 120
मैक्स पीवी 10 तापीय चालकता का गुणांक 47W / mk
μ 0.04 ~ 0.12 रैखिक विस्तार गुणांक (अक्षीय) 18 × 10-6/क

भीतरी छेद के बीच की मोटाई सहिष्णुता और द्विभाजक बियरिंग्स के लिए गैर-मशीनिंग








नोर्मिनल थिकनेस

श्रृंखला बी के सहिष्णुता (गैर-यंत्रीय)

श्रृंखला सी (गैर-यंत्रीय) की सहिष्णुता
1.0 -0.025 +0.25
0.15
2.0 -0.030 +0.25
0.15
2.5 -0.035 +0.25
0.15
3.0 -0.040 0.30
0.15
3.5 -0.045 0.30
0.15
3.5 -0.050 0.30
0.15





Packing method of bimetal bearing            हम आप के लिए bimetal bushings बीयरिंग समाधान हल कर सकते हैं।

Bi-metallic bushing is formed from steel strips with alloy lining material. द्वि-धातु झाड़ी मिश्र धातु अस्तर सामग्री के साथ स्टील स्ट्रिप्स से बनाई गई है। The alloy lined surface can be machined oil grooves, holes, formed Indentations etc according to different application. मिश्र धातु की सतह को अलग-अलग अनुप्रयोग के अनुसार तेल के खांचे, छेद, गठित संकेत आदि के रूप में बनाया जा सकता है। It is suitable for high load, lower speed oscillation & rotation movement. यह उच्च भार, कम गति दोलन और घूर्णन गति के लिए उपयुक्त है।
