| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | बाईमेटल झाड़ी |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | मनीग्राम, वेस्टर्न यूनियन, टी / टी |
| आपूर्ति करने की क्षमता: | कास्टिंग bimetal झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व स्नेहन झाड़ी, स्व |

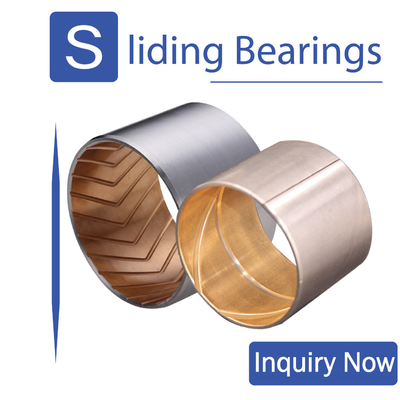

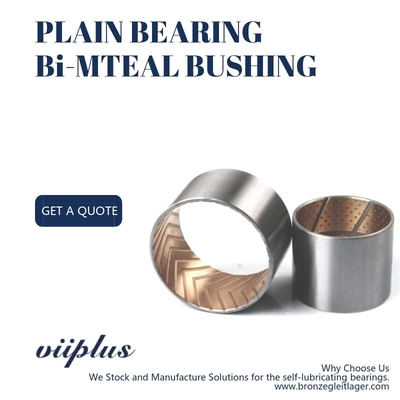

हेवी मेटल बुशिंग विशेष रूप से थ्रॉटल वाल्व में उपयोग के लिए डिज़ाइन किए गए सटीक-निर्मित घटक हैं। इन बुशिंग में एक द्विधातु निर्माण होता है, जो एक ऐसी बुशिंग बनाने के लिए दो अलग-अलग धातुओं की ताकत को जोड़ता है जो टिकाऊ और अत्यधिक घिसाव-प्रतिरोधी दोनों है।
इन बुशिंग का स्प्लिट टाइप डिज़ाइन आसान स्थापना और हटाने की अनुमति देता है, जिससे रखरखाव और प्रतिस्थापन त्वरित और कुशल हो जाता है। बुशिंग विशिष्ट अनुप्रयोग आवश्यकताओं के आधार पर JF800 या JF720 पैटर्न में खांचे से भी लैस हैं। ये खांचे अतिरिक्त स्नेहन प्रदान करते हैं और घर्षण को कम करते हैं, जिससे बुशिंग के प्रदर्शन और जीवनकाल में और वृद्धि होती है।
हेवी मेटल बुशिंग उच्च गुणवत्ता वाली सामग्री से बने होते हैं जो थ्रॉटल वाल्व अनुप्रयोगों में आमतौर पर सामना किए जाने वाले उच्च दबाव और तापमान का सामना कर सकते हैं। यह चरम स्थितियों में भी विश्वसनीय प्रदर्शन सुनिश्चित करता है।
यदि आप घिसी हुई बुशिंग को बदलना चाहते हैं या अपने थ्रॉटल वाल्व सिस्टम को अपग्रेड करना चाहते हैं, तो द्विधातु निर्माण और JF800/JF720 खांचे वाले हमारे हेवी मेटल बुशिंग एक उत्कृष्ट विकल्प हैं। वे बेहतर प्रदर्शन, स्थायित्व और रखरखाव में आसानी प्रदान करते हैं, जो उन्हें किसी भी थ्रॉटल वाल्व सेटअप के लिए एक मूल्यवान अतिरिक्त बनाता है।
पेशेवरधातु और द्विधातु असर निर्माता, द्विधातु असर, व्यास रेंज: 15 से 130 मिमी, jf-800 द्विधातु असर, कम कार्बन स्टील प्लेट पर आधारित है जो मैट्रिक्स सामग्री के रूप में है, सतह सिंटरिंग CuPb10Sn10 या CuSn6Zn6Pb3 स्टील और तांबे के मिश्र धातु उत्पाद। यह उत्पाद डबल मिश्र धातु बीयरिंग की सबसे मजबूत असर क्षमता में से एक है, जिसका उपयोग भारी शुल्क वाले वाहनों के बैलेंस ब्रिज बुशिंग के लिए किया जाता है। यह एक प्रकार का उच्च - भार और कम - गति गति असर है। तकनीकी पैरामीटर
मिश्र धातु परत सामग्री
अधिकतम असर दबाव 65N/mm2
सबसे अधिक ऑपरेटिंग तापमान 260 ℃ है
मिश्र धातु परत कठोरता (70~100)HB
|
नाममात्र मोटाई |
सीरीज़ बी की सहिष्णुता (गैर-मशीन योग्य) |
सीरीज़ सी की सहिष्णुता (गैर-मशीन योग्य) |
|---|---|---|
| 1.0 | -0.025 |
+0.25 +0.15 |
| 1.5 | -0.030 |
+0.25 +0.15 |
| 2.0 | -0.035 |
+0.25 +0.15 |
| 2.5 | -0.040 |
+0.30 +0.15 |
| 3.0 | -0.045 |
+0.30 +0.15 |
| 3.5 | -0.050 |
+0.30 +0.15 |
|
नाममात्र मोटाई |
सीरीज़ बी की सहिष्णुता (गैर-मशीन योग्य) |
सीरीज़ सी की सहिष्णुता (गैर-मशीन योग्य) |
|---|---|---|
| 1.0 | -0.025 |
+0.25 +0.15 |
| 1.5 | -0.030 |
+0.25 +0.15 |
| 2.0 | -0.035 |
+0.25 +0.15 |
| 2.5 | -0.040 |
+0.30 +0.15 |
| 3.0 | -0.045 |
+0.30 +0.15 |
| 3.5 | -0.050 |
+0.30 +0.15 |
| CuPb10Sn10 | ||||
| Pb(%) | Fe(%) | Ni(%) | Zn(%) | Cu(%) |
| 8.0-11.0 | ≦0.25 | ≦1.5 | ≦2.0 | 78.0-87.0 |
| d | D | H8 | (H7) | H7 | दीवार की मोटाई | H | f1 | f2 | L | ||||||||
| न्यूनतम | अधिकतम | 10 | 15 | 20 | 25 | 30 | 40 | 50 | 60 | ||||||||
| 10 | 12 | 10-0.022 | 12+0.018 | 0.148 | 0.995 | 0.935 | 4 | 0.5 | 0.3 | 1010 | 1015 | 1020 | |||||
| 12 | 14 | 12-0.027 | 14+0.018 | 0.01 | 1210 | 1215 | 1220 | ||||||||||
| 14 | 16 | 14-0.027 | 16+0.018 | 1410 | 1415 | 1420 | |||||||||||
| 15 | 17 | 15-0.027 | 17+0.018 | 1510 | 1515 | 1520 | |||||||||||
| 16 | 18 | 16-0.027 | 18+0.018 | 0.8 | 0.4 | 1610 | 1615 | 1620 | |||||||||
| 18 | 20 | 18-0.027 | 20+0.021 | 0.151 | 1810 | 1815 | 1820 | 1820 | |||||||||
| 0.01 | |||||||||||||||||
| 20 | 23 | 20-0.033 | 23+0.021 | 0.181 | 1.49 | 1.43 | 2010 | 2015 | 2020 | 2020 | |||||||
| 22 | 25 | 22-0.033 | 25+0.021 | 0.02 | 6 | 2210 | 2215 | 2220 | 2220 | ||||||||
| 24 | 27 | 24-0.033 | 27+0.021 | 1 | 0.5 | 2410 | 2415 | 2420 | 2420 | 2430 | |||||||
| 25 | 28 | 25-0.033 | 28+0.021 | 2515 | 2520 | 2520 | 2530 | ||||||||||
| 26 | 30 | 26-0.033 | 30+0.021 | 0.205 | 1.98 | 1.92 | 2615 | 2620 | 2620 | 2630 | |||||||
| 28 | 32 | 28-0.033 | 32+0.025 | 0.03 | 2815 | 2820 | 2820 | 2830 | 2840 | ||||||||
| 30 | 34 | 30-0.033 | 34+0.025 | 1.2 | 0.6 | 3015 | 3020 | 3020 | 3030 | 3040 | |||||||
| 32 | 36 | 32-0.039 | 36+0.025 | 3215 | 3220 | 3220 | 3230 | 3240 | |||||||||
| 35 | 39 | 35-0.039 | 39+0.025 | 3520 | 3520 | 3530 | 3540 | 3550 | |||||||||
| 38 | 42 | 38-0.039 | 42+0.025 | 8 | 3820 | 3820 | 3830 | 3840 | 3850 | ||||||||
| 40 | 44 | 40-0.039 | 44+0.025 | 4020 | 4020 | 4030 | 4040 | 4050 | |||||||||
| d | D | (h8) | (H7) | H7 ID | दीवार की मोटाई | f1 | f2 | L | |||||||||
| न्यूनतम | अधिकतम | 25 | 30 | 40 | 50 | 60 | 80 | 90 | 100 | ||||||||
| 45 | 50 | 45-0.039 | 50+0.025 | 0.205 | 2.46 | 2.4 | 8 | 1.5 | 1 | 4525 | 4530 | 4540 | 4550 | ||||
| 0.03 | |||||||||||||||||
| 50 | 55 | 50-0.039 | 55+0.030 | 0.21 | 5030 | 5040 | 5050 | 5060 | |||||||||
| 55 | 60 | 55-0.046 | 60+0.030 | 0.03 | 5530 | 5540 | 5550 | 5560 | |||||||||
| 60 | 65 | 60-0.046 | 65+0.030 | 6030 | 6040 | 6050 | 6060 | ||||||||||
| 65 | 70 | 65-0.046 | 70+0.030 | 6530 | 6540 | 6550 | 6560 | ||||||||||
| 70 | 75 | 70-0.046 | 75+0.030 | 7030 | 7040 | 7050 | 7060 | 7080 | |||||||||
| 75 | 80 | 75-0.046 | 80+0.030 | 9.5 | 7530 | 7540 | 7550 | 7560 | |||||||||
| 80 | 85 | 80-0.046 | 85+0.035 | 0.215 | 8040 | 8050 | 8060 | 8080 | |||||||||
| 85 | 90 | 85-0.054 | 90+0.035 | 0.03 | 8530 | 8550 | 8560 | 8580 | 85100 | ||||||||
| 90 | 95 | 90-0.054 | 95+0.035 | 9050 | 9060 | 9080 | 90100 | ||||||||||
| 95 | 100 | 95-0.054 | 100+0.035 | 9060 | 9080 | 9090 | 90100 | ||||||||||
| 100 | 105 | 100-0.054 | 105+0.035 | 10060 | 10080 | 10090 | 100100 | ||||||||||
| 105 | 110 | 105-0.054 | 110+0.035 | 10560 | 10580 | 105100 | |||||||||||
| 110 | 115 | 110-0.054 | 115+0.035 | 11060 | 11080 | 110100 | |||||||||||
| 115 | 120 | 115-0.054 | 120+0.035 | 11550 | 11580 | ||||||||||||
| 120 | 125 | 120-0.054 | 125+0.040 | 0.22 | 12050 | 12060 | 120100 | ||||||||||
| 125 | 130 | 125-0.063 | 130+0.040 | 0.03 | 125100 | ||||||||||||
| 130 | 135 | 130-0.063 | 135+0.040 | 13060 | 130100 | ||||||||||||
| 135 | 140 | 135-0.063 | 140+0.040 | 13560 | 13580 | ||||||||||||
| 140 | 145 | 140-0.063 | 145+0.040 | 14060 | 14080 | 140100 | |||||||||||
| 150 | 155 | 150-0.063 | 155+0.040 | 15060 | 15080 | 150100 | |||||||||||
द्विधातु असर झाड़ियाँ खांचे इंडेंटेशन
मध्य-भार क्षमता और मध्य-विरोधी थकान
मध्य गति, उच्च प्रभाव स्थितियों में लागू
अच्छा संक्षारण-रोधी, और स्लाइडिंग क्षमता
उत्पादों का उपयोग ऑटो उद्योग, निर्माण मशीन आदि के अंडरकैरेज भागों और इंजनों में किया जा सकता है।
| प्रदर्शन | डेटा | |
| अधिकतम गतिशील भार पी | 140N/mm² | |
| अधिकतम लाइन गति वी | ग्रीस स्नेहन | 2.5m/s |
| अधिकतम PV मान | ग्रीस स्नेहन | 2.8N/mm²·m/s |
| घर्षण गुणांक μ | ग्रीस स्नेहन | 0.05~0.15 |
| अधिकतम लाइन गति वी | तेल स्नेहन | 5m/s |
| अधिकतम PV मान | तेल स्नेहन | 10N/mm²· m/s |
| घर्षण गुणांक μ | तेल स्नेहन | 0.04~0.12 |
| अधिकतम कार्य तापमान | ग्रीस स्नेहन | 150℃ |
| प्रदर्शन | डेटा | |
| अधिकतम कार्य तापमान | तेल स्नेहन | 250℃ |
| संभोग अक्ष | कठोरता | ≥53HB |
| संभोग अक्ष | खुरदरापन | Ra=0.32~0.63 |
| मिश्र धातु कठोरता | 80~120 | |
| ऊष्मा-संचालन गुणांक | 47W/(m·k) | |
| रैखिक विस्तार का गुणांक | 18×10-6K-1 | |
| ग्राहकों के विशेष अनुरोध के अनुसार जब इस तालिका से बाहर हो। | ||
