| ब्रांड नाम: | Bimetal Bearings |
| मॉडल संख्या: | स्टील + AlSn20Cu |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी / टी, मनीग्राम |
| आपूर्ति करने की क्षमता: | कास्टिंग bimetal झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व स्नेहन झाड़ी, स्व |

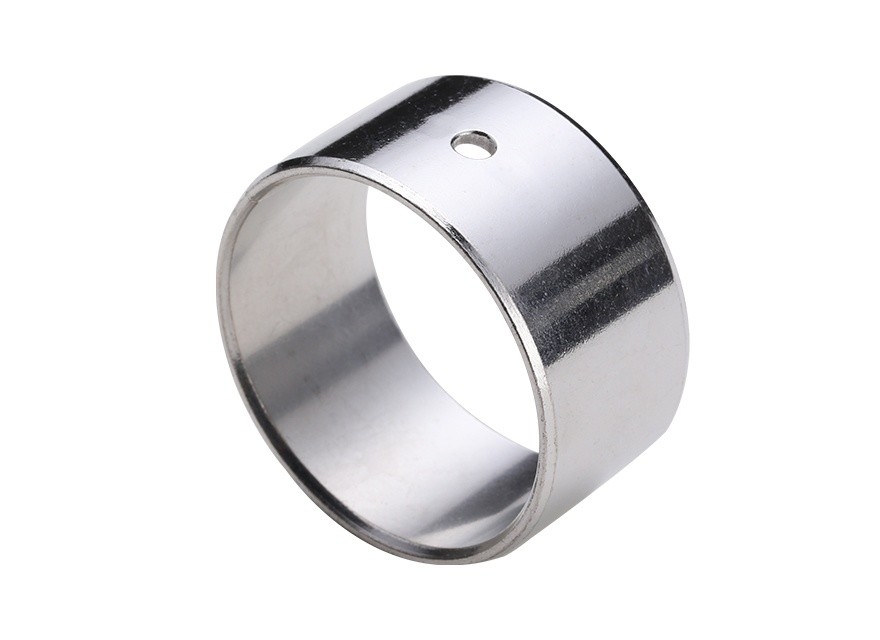

उच्च टिन एल्यूमीनियम बीयरिंग और ग्रूव बुशिंग, विशेष रूप से AlSn20Cu संस्करण, पारंपरिक बुशिंग का एक उन्नत विकल्प है।ये असर औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में बेहतर प्रदर्शन और स्थायित्व प्रदान करते हैं.
एल्यूमीनियम मिश्र धातु में उच्च टिन सामग्री उत्कृष्ट पहनने के प्रतिरोध और संक्षारण सुरक्षा प्रदान करती है, जिससे अधिक सेवा जीवन और कम रखरखाव आवश्यकताएं सुनिश्चित होती हैं।तांबे के जोड़ने से सामग्री के यांत्रिक गुणों में और वृद्धि होती हैउच्च भार और उच्च गति अनुप्रयोगों के लिए उपयुक्त है।
बुशिंग के ग्रूव डिजाइन से आसान स्थापना और बेहतर स्नेहन की अनुमति मिलती है, जिससे ऑपरेशन के दौरान घर्षण और गर्मी का उत्पादन कम होता है।यह डिजाइन भी बुशिंग की संरचनात्मक अखंडता को बढ़ाता है, अतिरिक्त समर्थन और स्थिरता प्रदान करता है।
उच्च टिन एल्यूमीनियम बीयरिंग और ग्रूव बुशिंग के साथ बुशिंग को बदलना लागत प्रभावी और प्रदर्शन बढ़ाने वाला अपग्रेड है।ये असर कई मौजूदा डिजाइनों के साथ संगत हैं और आसानी से नई प्रणालियों में एकीकृत किया जा सकता है.
कुल मिलाकर, उच्च टिन एल्यूमीनियम बीयरिंग और ग्रूव बुशिंग AlSn20Cu औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय और टिकाऊ समाधान हैं जो बेहतर पहनने के प्रतिरोध और प्रदर्शन की मांग करते हैं।
बैबिट/एल्यूमीनियम सामग्री,सामग्रीःबैकमेटल -कम कार्बन स्टीलअस्तर सामग्री एल्यूमीनियम-टिन मिश्र धातुAlsn20cu, अपने आवास बोर और शाफ्ट डाय, लॉक संयुक्त, मुद्रांकन कांस्य लोगो झाड़ी अंकन के लिए एक निः शुल्क उद्धरण प्राप्त करें.
स्लाइडिंग लेयर को स्नेहन ग्रूव और/या ग्रीस इंडेंट के साथ मशीनीकृत किया जा सकता है,एल्यूमीनियम और कांस्य बुशिंग.स्टील द्विधातु बीयरिंग
एल्यूमीनियम-टिन मिश्र धातु Alsn20cu स्टील बैकअप चीन से ऑनलाइन ऑर्डर पर बनाया गया।एल्यूमीनियम-टिन द्विधातु स्ट्रिप्स।कास्य मिश्र धातु प्रकार में CuPb24Sn(SAE49),CuPb24Sn4(SAE794),CuPb10Sn10(SAE792) शामिल हैं,CuPb30 ((SAE48) आदिहमारे पास तांबे, सीसा और टिन मिश्र धातु के द्विधातु पट्टी बनाने की क्षमता वाली लाइन है।
| मानक सफेद धातु असर, भारी रखरखाव | |||
| तकनीकी विवरण | |||
| विशिष्ट भार क्षमता स्थिर | ≤ 100 [N/mm2] तक | तापमान तनाव | -10 [°C] से +200 [°C] |
| विशिष्ट भार क्षमता गतिशील | ≤ 70 [एन/एमएम2] तक | ||
| स्लाइडिंग गति | ≤ 25 [m/s] | अधिकतम पीवी मूल्य | 6.0 [N/mm2 x m/s] |
| घर्षण मूल्य | 0.08 [μ] से 0.17 [μ] तक स्नेहन के आधार पर | ||
| सामग्री | |||
| सहायक सामग्री | स्टील, टिन-प्लेट | स्लाइडिंग लेयर | AlSn20Cu |
| सहिष्णुता का विवरण | |||
| आवास Ø | H7 | शाफ्ट सहिष्णुता | f7 से h8 |
| घुड़सवार होने के बाद आंतरिक-Ø को बुश करना | H9 | ||
| शाफ्ट सामग्री | |||
| स्टील, सख्त या अनटर्मर्ड | |||
| सतह की असमानता ≤ Ra 0.8 | |||
| गुण | |||
| एक सील और तेल-चिकन आवेदन में उच्च घूर्णन गति के लिए। | |||
| आवेदन का दायरा | |||
| उच्च स्लाइडिंग गति, इंजन निर्माण | |||
| रखरखाव | |||
| यह एक रखरखाव-बंधित कम्पोजिट स्लाइडिंग असर है। तेल या वसा स्नेहन आवश्यक है। | |||
| माउंटिंग सलाह | |||
| आवास | माउंटिंग बेवल न्यूनतम 1.5 मिमी x 15-45° | ||
| शाफ्ट | 5 मिमी x 15°, किनारों को गोल किया गया | ||
| एक घुड़सवार मंडरिल का उपयोग करना उचित है। घुड़सवारी के दौरान बाहरी सतह का तेल स्नेहन आवश्यक हो सकता है। | |||
हाइड्रोडायनामिक अनुप्रयोगों के लिए एल्यूमीनियम टिन मिश्र धातु।
समर्थन सामग्री स्टील, टिन-प्लेटेड, टिन-प्लेटेड, चमकदार, मैट
स्लाइडिंग लेयर एल्यूमीनियम
सहिष्णुता का विवरण
आवास Ø H7
H9 को माउंट करने के बाद आंतरिक-Ø को बुश करना
शाफ्ट सहिष्णुता f7 या h8
शाफ्ट सामग्री
एल्यूमीनियम/टिन असर परत, यह 0.2-0.5 मिमी मोटी परत HB30-50 की कठोरता के साथ है, उत्कृष्ट एंटी-एजिंग गुण, अच्छी एम्बेडिंग क्षमता और अनुकूलन क्षमता प्रदान करती है।यह प्रकार की सामग्री कम से मध्यम भार वाले इंजनों में उपयोग के लिए उपयुक्त है।.
स्टील+AlSn20Cu
उच्च टिन एल्यूमीनियम असर
उच्च टिन एल्यूमीनियम असर, सतह मिश्र धातु AISn20Cu सामग्री उत्पादों. उत्पाद मध्यम थकान शक्ति और भार क्षमता, अच्छा संक्षारण प्रतिरोध है,अच्छे स्लाइडिंग गुण और अन्य विशेषताएं.
आम तौर पर छोटे और मध्यम शक्ति वाले आंतरिक दहन इंजन के लिए इस्तेमाल किया जाने वाला उत्पाद, ट्रेन इंजन के लिए असर, बुशिंग एयर फाइनल मशीन, अभिनव उत्पादों को प्रतिस्थापित करता है।
सीधी झाड़ी
फ्लैंज असर
थ्रस्ट प्लेट
वाशर
कस्टम निर्मित उत्पाद
ग्रूव और इंडेंटलॉक प्रकार
| डेटा | ग्रेड | BIMETAL उच्च टिन एल्यूमीनियम असर |
| सामग्री | स्टील+AlSn20Cu | |
| आवेदन | आवेदनः उच्च गति, भारी भार इंजन मुख्य शाफ्ट और हवा कंप्रेसर, शीतलन मशीन. | |
| अधिकतम गतिशील भार P N/mm2 | 90 | |
| अधिकतम लाइन गति V | ग्रीस स्नेहन m/s | - |
| तेल स्नेहन m/s | >15 | |
| अधिकतम पीवी मूल्य | ग्रीस स्नेहन m/s N/mm2·m/s | - |
| तेल स्नेहन m/s N/mm2·m/s | 8 | |
| घर्षण गुणांक u | ग्रीस स्नेहन | - |
| तेल स्नेहन | 0.04 ~ 0.12 | |
| संभोग अक्ष | कठोरता HRC | ≥270 |
| असमानता Ra | 0.16 ~ 0.63 | |
| कार्य तापमान °C | ग्रीस स्नेहन | 150 |
| तेल स्नेहन | 250 | |
| मिश्र धातु परत कठोरता HB | 30~40 | |
| थर्मल चालकता W/mk | 47 | |
| रैखिक विस्तार का गुणांक | 18×10-6/K | |
| कैटलॉग में दिखाए गए मानक उत्पादों के अलावा, आप ग्राहक की आवश्यकताओं के अनुसार गैर-मानक उत्पादों या ऑर्डर भी प्रदान कर सकते हैं। | ||
इंजीनियरिंग मशीनः अंडरपैन, थ्रश व्हील, टॉकिंग व्हील, स्टीयरिंग नॉकल,टेंशन पल्ली.ऑटोमोटिवःट्रूनियन शाफ्ट, कनेक्टिंग रॉड, वाल्व रॉकर, कैम शाफ्ट, गियर बॉक्स, आंतरिक दहन इंजन।और प्लंगर पंप घर्षण प्लेट, गियर पंप घर्षण प्लेट।
सामग्री स्टील+AlSn20Cu
मानक आयाम असर
मशीनीकृत और गैर-मशीनीकृत मोटाई की सहिष्णुता
| नाममात्र मोटाई | सीरीज बी की tolerances+ (गैर-मशीन योग्य) | सीरीज सी की सहिष्णुता (गैर-मशीन योग्य) |
| 1 | -0.025 | 0.25 |
| 0.15 | ||
| 1.5 | -0.03 | 0.25 |
| 0.15 | ||
| 2 | -0.035 | 0.25 |
| 0.15 | ||
| 2.5 | -0.04 | 0.3 |
| 0.15 | ||
| 3 | -0.045 | 0.3 |
| 0.15 | ||
| 3.5 | -0.05 | 0.3 |
| 0.15 |
द्विधातु पट्टी, तांबा पाउडर, सीसा मुक्त पाउडर, द्विधातु लेपित पट्टी, सिंटरित द्विधातु पट्टी, तांबा मिश्र धातु पाउडर, सिंटरित तांबा मिश्र धातु पट्टी, सिंटरित तांबा मिश्र धातु पट्टी, इंजन असर,झाड़ी और धक्का वाशर
