| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | पंप और तरल उपकरण व्यापार |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | कास्टिंग bimetal झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व स्नेहन झाड़ी, स्व |
वाल्व और पंप द्विधातु असर झाड़ियों गियर ट्रांसमिशन पार्ट्स उच्चतम गुणवत्ता मानकों को पूरा करने वाले सटीक इंजीनियरिंग घटक हैं, जैसा कि उनके आईएसओ 9001 प्रमाणीकरण से साबित होता है।ये बुशिंग विशेष रूप से वाल्व और पंप में उपयोग के लिए डिज़ाइन किए गए हैं, साथ ही गियर ट्रांसमिशन सिस्टम में, जहां वे सुचारू और कुशल संचालन सुनिश्चित करने में महत्वपूर्ण भूमिका निभाते हैं।
इन असर झाड़ियों का द्विधातु निर्माण एक धातु की ताकत और स्थायित्व को दूसरे की स्नेहकता और पहनने के प्रतिरोध के साथ जोड़ता है।गुणों का यह अनूठा संयोजन बुशिंग को वाल्व और पंप संचालन से जुड़े उच्च भार और तनाव का सामना करने में सक्षम बनाता है, साथ ही गियर ट्रांसमिशन सिस्टम की सख्त मांगों के साथ।
आईएसओ 9001 प्रमाणन यह गारंटी देता है कि इन असर झाड़ियों का निर्माण अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त गुणवत्ता प्रबंधन प्रणालियों के अनुसार किया जाता है।विश्वसनीयता, और प्रदर्शन, ग्राहकों को विश्वास दिलाता है कि वे अपने अनुप्रयोगों के लिए सर्वोत्तम संभव उत्पाद प्राप्त कर रहे हैं।
अपने बेहतर प्रदर्शन के अलावा, इन वाल्व और पंप द्विधातु असर झाड़ियों गियर ट्रांसमिशन भागों को भी स्थापना और रखरखाव में आसानी के लिए डिज़ाइन किया गया है।उनकी सटीक फिट डिजाइन एक सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित करता है, जबकि उनके टिकाऊ निर्माण से अक्सर प्रतिस्थापन या मरम्मत की आवश्यकता कम हो जाती है।
कुल मिलाकर, वाल्व और पंप द्विधातु असर झाड़ियों गियर ट्रांसमिशन भागों आईएसओ 9001 पारित वाल्व और पंप प्रणालियों के प्रदर्शन और विश्वसनीयता में सुधार के लिए एक उच्च गुणवत्ता समाधान हैं,साथ ही गियर ट्रांसमिशन सिस्टम.
निर्माता और स्टॉक विक्रेतागियर ट्रांसमिशन के बुशिंग&ढक्कन.viiplus एक एकव्यवसाय डिजाइनपंप और द्रव उपकरण के लिए स्व-चिकन लेयरिंग कंपनी का निर्माण और बिक्री। सभी प्रकार के हाइड्रोलिक पंप, हाइड्रोलिक मोटर और अन्य संबंधित पॉलिमर स्वचालित स्नेहन श्रृंखला लाइनर,तेल वितरण पैन और अन्य भाग.
JF800 द्विधातु असर, मैट्रिक्स सामग्री के रूप में एक कम कार्बन स्टील प्लेट है, सतह सिंटरिंगCuPb10Sn10याCuSn6Zn6Pb3स्टील तांबा मिश्र धातु उत्पादों.सबसे शक्तिशाली असरभारी कार्य वाहन की दोहरी मिश्र धातु असर, संतुलन पुल बुशिंग और गास्केट की क्षमता;बुलडोजर का चालित पहिया;
ऑटोमोबाइल स्टील प्लेट बुशिंग, सभी इस उत्पाद का उपयोग करते हैं। यह एक प्रकार का उच्च भार और कम गति वाले स्लाइडिंग बीयरिंग है जिसका व्यापक रूप से उपयोग किया जाता है। मिश्र धातु परत सामग्रीः
CuPb10Sn10याCuSn6Zn6Pb3
अधिकतम असर दबावः 65N/mm2
अधिकतम परिचालन तापमानः 260°C
मिश्र धातु परत की कठोरताः HB70~100
| द्विधात्विक झाड़ियाँ | द्विधात्विक झाड़ियाँ | द्विधात्विक झाड़ियाँ | द्विधात्विक झाड़ियाँ | द्विधात्विक झाड़ियाँ | द्विधात्विक झाड़ियाँ | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | |
| कु | भत्ता | भत्ता | भत्ता | भत्ता | भत्ता | 0.7~1.3 |
| पीबी | 9.0~110 | 21.0~27.0 | 2.0~40 | 0.1 | 0.1 | - |
| Sn | 9.0~110 | 3.0~45 | 5.0~7.0 | 9.0~10.0 | 6.0~68 | 17.5 ~ 22.5 |
| Zn | 0.5 | 0.5 | 5.0~7.0 | 0.3 | 0.3 | - |
| पी | 0.1 | 0.1 | 0.1 | 0.1 | 0.1~0.3 | - |
| फे | 0.5 | 0.7 | 0.6 | 0.5 | 0.6 | 0.7 |
| नि | 0.5 | 0.3 | 0.3 | 0.5 | 0.5 | 0.1 |
| अल | - | - | - | - | - | भत्ता |
| अन्य | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| मिश्र धातु की संरचना | मिश्र धातु की कठोरता | अंतर्राष्ट्रीय मानक |
| CuPb10Sn10 | 80~120HB | JIS-LBC3. JIS-LBC3. SAE-797. DIN CuPb10Sn. UNS C93700. CLEVITE F100. |
| CC495KDAIDO L10. D. A. B. D57. फेडरल मोगुल HF2. कम घर्षण बुशिंग SY. GLYCO66. ACL F100 | ||
| CuPb24Sn4 | 45~70HB | JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. क्लासी आरएसएक्स. ACL F250 |
| CuPb6Sn6Zn3 | 70-100HB | DIN17670 |
| CuSn10 | 70-100HB | DIN G-CuSn10 ;BS PB1 |
| CuSn6.5P | 70-100HB | DIN CuSn6 ((2.1020); JIS H3110 |
| AlSn20Cu | 30~40HB | JIS-AJL. SAE-783. GLYCO74. कम घर्षण बुशिंग AS15. ACL820 |
द्विधातु बुशिंग क्लिंच प्रकार
| लिपटे हुए कम्पोजिट स्लाइडिंग लेयरिंग, कॉपर-प्लेट या टिन-प्लेट स्टील/ब्रांस, डीआईएन 1494 / आईएसओ 3547, रखरखाव मुक्त, स्नेहन जेब के साथ | |||
| तकनीकी विवरण | |||
| विशिष्ट भार क्षमता स्थिर | ≤ 250 [एन/मिमी2] | तापमान तनाव | - 40 से + 250 डिग्री सेल्सियस तक |
| विशिष्ट भार क्षमता गतिशील | ≤ 140 [एन/मिमी2] | ||
| स्लाइडिंग गति | ≤ 2.5 [m/s] | अधिकतम पीवी मूल्य | 2.8 [N/mm2 x m/s] |
| घर्षण मूल्य | 0.04 [μ] से 0.12 [μ] | प्रतिशत संपर्क क्षेत्र | > 75 [%] |
| सामग्री | |||
| सहायक सामग्री | तांबे या टिन के साथ लेपित स्टील | स्लाइडिंग लेयर | CuPb10Sn10 |
| सहिष्णुता का विवरण | |||
| आवास Ø | H7 | शाफ्ट सहिष्णुता | f7 से h8 |
| घुड़सवार होने के बाद आंतरिक-Ø को बुश करना | H9 | ||
| शाफ्ट सामग्री | |||
| स्टील, सख्त या अनटर्मर्ड | |||
| सतह की असमानता ≤ Ra 0.8 | |||
| गुण | |||
| उच्च भार क्षमता और दोलन गति के साथ-साथ कठोर संचालन और तापमान भार के लिए। स्नेहक भंडारण के कारण लंबी अवधि का स्नेहन। | |||
| आवेदन का दायरा | |||
| रेल रोलर्स, निर्माण मशीनें, क्रेन निर्माण, कृषि मशीनें (प्रभाव भार) | |||
| रखरखाव | |||
| यह एक कम रखरखाव वाली बुशिंग सामग्री है। स्थापना के दौरान एक प्रारंभिक स्नेहन आवश्यक है, जिसके बाद तेल या ग्रीस के साथ आवधिक स्नेहन अनिवार्य है। | |||
| माउंटिंग सलाह | |||
| आवास | माउंटिंग बेवल न्यूनतम 1.5 मिमी x 15-45° | ||
| शाफ्ट | 5 मिमी x 15°, किनारों को गोल किया गया | ||
| पर्याप्त बल से घुड़सवार मंडल लगाने की सलाह दी जाती है। घुड़सवारी के दौरान बाहरी सतह का तेल स्नेहन आवश्यक हो सकता है। | |||
| चिपकाना | चिपकने वाला पदार्थ स्लाइडिंग सतह से संपर्क नहीं करना चाहिए! |
||
1. कम घर्षण वाली सतह की फिल्म
2असर परत (कांस्य)
3. ठोस स्नेहक (ग्राफाइट)
4स्टील समर्थन

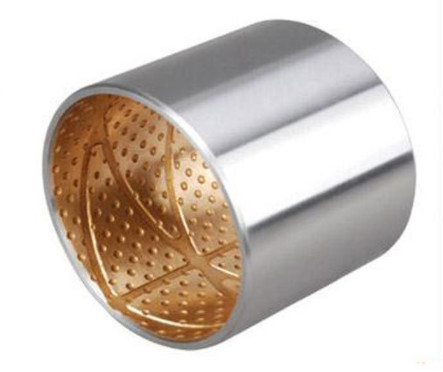

यह एक हैद्विधातु असर सामग्रीजिसमें कांस्य मिश्र धातु में स्टील के समर्थन के साथ एक दो परत संरचना शामिल है। यह संरचना, जिसकी यांत्रिक शक्ति उच्च है,स्नेहन की स्थिति में और उच्च गति/उच्च भार के संचालन में इस्तेमाल किया जा सकता हैइसे विभिन्न प्रकार की सामग्री से बनाया जा सकता है, जो आवेदन, उपयोग की स्थितियों और स्नेहन के आधार पर होता है।
सिंटरित SAE797 परत + स्टील बैक + कॉपर-प्लेटिंग / टिन-प्लेटिंग ((CuPb10Sn10)
सिंटरित SAE799 परत + स्टील बैक + कॉपर-प्लेटिंग / टिन-प्लेटिंग ((CuPb24Sn4)
सिंटरित SAE48 परत + स्टील बैक + कॉपर-प्लेटिंग / टिन-प्लेटिंग (CuPb30)
सिंटरित SAE783 परत + स्टील बैक + कॉपर-प्लेटिंग / टिन-प्लेटिंग (AlSn20Cu)
http://www.bronzegleitlager.com
david@viiplus.com
| लिपटे हुए कम्पोजिट स्लाइडिंग लेयरिंग, कॉपर-प्लेट या टिन-प्लेट स्टील/ब्रांस, डीआईएन 1494 / आईएसओ 3547, रखरखाव मुक्त, स्नेहन जेब के साथ | |||
| तकनीकी विवरण | |||
| विशिष्ट भार क्षमता स्थिर | ≤ 250 [एन/मिमी2] | तापमान तनाव | - 40 से + 250 डिग्री सेल्सियस तक |
| विशिष्ट भार क्षमता गतिशील | ≤ 140 [एन/मिमी2] | ||
| स्लाइडिंग गति | ≤ 2.5 [m/s] | अधिकतम पीवी मूल्य | 2.8 [N/mm2 x m/s] |
| घर्षण मूल्य | 0.04 [μ] से 0.12 [μ] | प्रतिशत संपर्क क्षेत्र | > 75 [%] |
| सामग्री | |||
| सहायक सामग्री | तांबे या टिन के साथ लेपित स्टील | स्लाइडिंग लेयर | CuPb10Sn10 |
| सहिष्णुता का विवरण | |||
| आवास Ø | H7 | शाफ्ट सहिष्णुता | f7 से h8 |
| घुड़सवार होने के बाद आंतरिक-Ø को बुश करना | H9 | ||
| शाफ्ट सामग्री | |||
| स्टील, सख्त या अनटर्मर्ड | |||
| सतह की असमानता ≤ Ra 0.8 | |||
| गुण | |||
| उच्च भार क्षमता और दोलन गति के साथ-साथ कठोर संचालन और तापमान भार के लिए। स्नेहक भंडारण के कारण लंबी अवधि का स्नेहन। | |||
| आवेदन का दायरा | |||
| रेल रोलर्स, निर्माण मशीनें, क्रेन निर्माण, कृषि मशीनें (प्रभाव भार) | |||
| रखरखाव | |||
| यह एक कम रखरखाव वाली बुशिंग सामग्री है। स्थापना के दौरान एक प्रारंभिक स्नेहन आवश्यक है, जिसके बाद तेल या ग्रीस के साथ आवधिक स्नेहन अनिवार्य है। | |||
| माउंटिंग सलाह | |||
| आवास | माउंटिंग बेवल न्यूनतम 1.5 मिमी x 15-45° | ||
| शाफ्ट | 5 मिमी x 15°, किनारों को गोल किया गया | ||
| पर्याप्त बल से घुड़सवार मंडल लगाने की सलाह दी जाती है। घुड़सवारी के दौरान बाहरी सतह का तेल स्नेहन आवश्यक हो सकता है। | |||
| चिपकाना | चिपकने वाला पदार्थ स्लाइडिंग सतह से संपर्क नहीं करना चाहिए! |
||
