| ब्रांड नाम: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| मॉडल संख्या: | JF800 JF720 JF700 बायमेटल लीड-फ्री प्लेन बियरिंग्स |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | वेस्टर्न यूनियन, टी / टी, मनीग्राम |
| आपूर्ति करने की क्षमता: | कास्टिंग bimetal झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व स्नेहन झाड़ी, स्व |

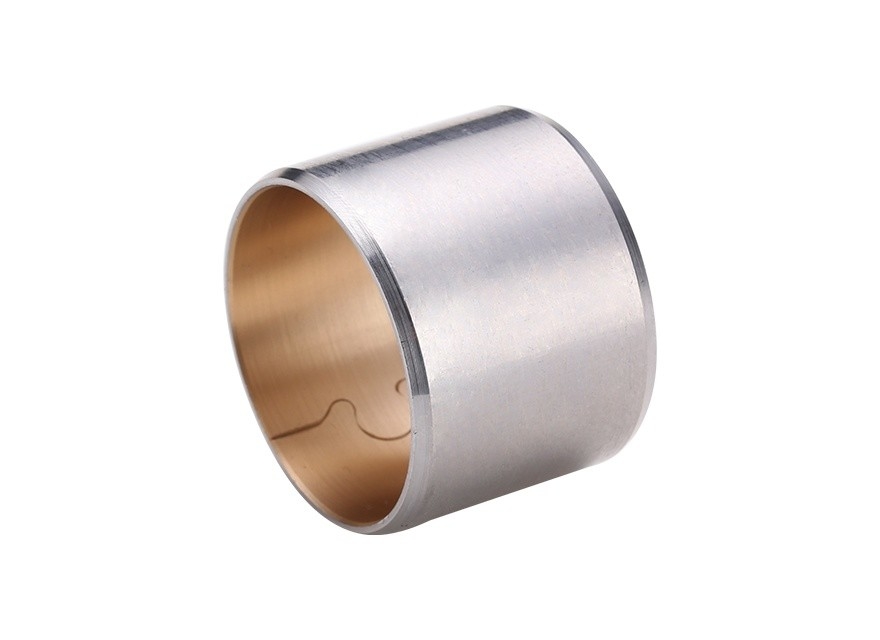

कनेक्टिंग रॉड्स द्विधातु बीयरिंग्स पतली दीवार वाले कैमशाफ्ट बुशिंग सटीक इंजीनियरिंग वाले घटक हैं जो उच्च भार में असाधारण प्रदर्शन और स्थायित्व प्रदान करने के लिए डिज़ाइन किए गए हैं,उच्च गति अनुप्रयोगइन बीमेटल बीयरिंगों की अनूठी संरचना एक धातु की शक्ति और पहनने के प्रतिरोध को एक अन्य धातु के स्नेहन और संक्षारण प्रतिरोध के साथ जोड़ती है।एक बेहतर असर समाधान के परिणामस्वरूप.
कैमशाफ्ट बुशिंग का पतली दीवार वाला डिज़ाइन वजन और सामग्री के उपयोग को कम करते हुए सटीक फिटमेंट और इष्टतम प्रदर्शन की अनुमति देता है।यह उन्हें कनेक्टिंग रॉड और कैमशाफ्ट में उपयोग के लिए आदर्श बनाता है जहां स्थान सीमित है और वजन में कमी महत्वपूर्ण है.
द्विधातु बीयरिंगों का निर्माण उन्नत धातु विज्ञान प्रक्रियाओं का उपयोग करके किया जाता है जो दोनों धातुओं के बीच एक मजबूत और विश्वसनीय बंधन सुनिश्चित करते हैं।यह सुनिश्चित करता है कि असर अत्यधिक भार और तापमान का सामना कर सकते हैं जो मोटर वाहन इंजन जैसे मांग वाले अनुप्रयोगों में पाए जाते हैं, औद्योगिक मशीनरी और बिजली उत्पादन उपकरण।
अपने बेहतर प्रदर्शन के अलावा, ये कनेक्टिंग रॉड द्विधातु बीयरिंग पतली दीवार वाले कैमशाफ्ट बुशिंग भी स्थापित करने और बनाए रखने में आसान हैं।उनकी सटीक फिट डिजाइन एक सुरक्षित और विश्वसनीय कनेक्शन सुनिश्चित करता है, जबकि उनके टिकाऊ निर्माण से अक्सर प्रतिस्थापन या मरम्मत की आवश्यकता कम हो जाती है।
कुल मिलाकर, ये असर कई प्रकार के अनुप्रयोगों में कनेक्टिंग रॉड और कैमशाफ्ट के प्रदर्शन और स्थायित्व में सुधार के लिए एक विश्वसनीय और लागत प्रभावी समाधान प्रदान करते हैं।
एक Biemtal बुशिंग निर्माता और चीन वितरक खोजें. कैटलॉग का अनुरोध करें.BIMETAL स्टील कांस्य आस्तीन झाड़ू निर्माता.pd...द्वि-धातु मिश्रित असर सामग्री (CuPb10Sn10, CuPb6Sn6Zn3, CuPb24Sn4, CuPb30, AlSn20Cu, CuSn8Ni) असर पहनने की परत के रूप में,तांबा मिश्र धातु सतह तेल ग्रूव के विभिन्न प्रकार के कामकाजी परिस्थितियों के उपयोग के अनुसार संसाधित किया जा सकता है, तेल छेद, तेल छेद, आदिलेड कांस्य स्टील बुशिंग Din-G-Cupb10sn / परिशुद्धता और Prefessional कनेक्टिंग रॉड Bimetal बीयरिंग्स Camshaft बुशिंगस्टील से संबंधित कांस्य बुशिंग आपूर्तिकर्ता. हमें द्विधातु बुशिंग ड्राइंग या आकार पूछताछ भेजें.पतली दीवारों वाले द्विधातु असरस्टील बैकिंग और लीड ब्रॉन्ज ओवरले द्वारा बनाया गया। स्टील + CuPb10Sn10 इंडेंट के साथ। मुख्य द्विधातु आंतरिक दहन इंजन धुरी और कनेक्टिंग रॉड असर पर लागू होते हैं।
सीसा मुक्त द्विधातु बीयरिंगों में द्विधातु संरचना होती हैस्टील समर्थन और कांस्य आवरण जो RoHS अनुपालन प्राप्त करता है। द्विधातु बीयरिंग भारी भार और सदमेदार भार परिस्थितियों को संभालने में सक्षम हैं।हमारे द्विधातु बीयरिंगों में जंग रोधी क्षमताएं हैं और उन्हें स्थापित करना आसान है, उन्हें आपातकालीन प्रतिस्थापन के लिए आदर्श बनाते हैं। वे उच्च विशिष्ट भार का समर्थन करते हैं और दोलन आंदोलनों के तहत बेहतर प्रदर्शन प्रदान करते हैं। इन उत्पादों के कई उपयोगों में से,bmetal bearings विशेष रूप से ट्रांसमिशन और ट्रक ब्रेक के साथ ही लाभ होगाकृषि, मैकेनिकल हैंडलिंग और लिफ्टिंग अनुप्रयोगवे उच्च भार क्षमता और उच्च तापमान पर थकान शक्ति के लिए बहुत अच्छा प्रतिरोध का दावा करते हैं।
स्नेहन के साथ स्लाइडिंग परत
CuPb10Sn10के साथ
संरचना लगभगः
क्यु 80 %
पीबी 10 %
Sn 10 %
स्टील का समर्थन
| पीबी ((%) | Fe ((%) | नि ((%) | Zn ((%) | क्यु ((%) |
|---|---|---|---|---|
| 8.0-11.0 | ¥0.25 | ₹1.5 | ₹2.0 | 78.0-87.0 |
अन्य
|
|
धातु और बिमटेल झाड़ियाँ
|
||||
|
मिश्र धातु की संरचना
|
CuPb10Sn10
|
CuPb24Sn4
|
CuPb24Sn
|
कपबी30
|
AlSn20Cu
|
|
मिश्र धातु की कठोरता
|
70-100 एचबी
|
45-70 एचबी
|
40-60 एचबी
|
30-45 एचबी
|
30-40 एचबी
|
|
अधिकतम भार
|
150 N/mm2
|
130 N/mm2
|
130 N/mm2
|
120 एन/मिमी2
|
100 एन/मिमी2
|
|
तन्य शक्ति
|
185 N/mm2
|
150 N/mm2
|
150 N/mm2
|
200 एन/मिमी2
|
200 एन/मिमी2
|
|
अधिकतम स्लाइडिंग गति
|
5.0 मी/सेकंड
|
10.0 मी/सेकंड
|
10.0 मी/सेकंड
|
15.0 मी/सेकंड
|
25.0 मी/सेकंड
|
|
घर्षण गुणांक
|
0.06-0.14
|
0.06-0.16
|
0.06-0.16
|
0.08-0.16
|
0.08-0.17
|
|
अधिकतम पीवी मूल्य सीमा
|
10
|
10
|
10
|
8
|
6
|
|
आवेदन
|
आंतरिक दहन इंजन की कनेक्टिंग रॉड, मुख्य अक्ष
|
||||
| तकनीकी डेटा | |||||||
| डेटा | BIMETAL BUSHING धातु के बीयरिंग | ||||||
| SAE-797 | SAE-799 | DIN17670 | बीएस पीबी1 | CuSn6 ((2.1020) | SAE-783 | ||
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| सामग्री | स्टील+ | स्टील+ | स्टील+ | स्टील+ | स्टील+ | स्टील+ | |
| CuPb10Sn10 | CuPb24Sn4 | CuPb6Sn6Zn3 | CuSn10 | CuSn6.5P | AlSn20Cu | ||
| मिश्र धातु परत कठोरता HB | 80~120 | 45~70 | 70~100 | 70~100 | 70~100 | 30~40 | |
| अधिकतम गतिशील भार P N/mm2 | 150 | 130 | 130 | 130 | 130 | 100 | |
| अधिकतम गति V m/s | वसा स्नेहन | 3.5 | 2.5 | 2.5 | 2.5 | - | - |
| अधिकतम पीवी सीमा N/mm2·m/s | 2.8 | 2.8 | 2.8 | 2.8 | 2.8 | - | |
| घर्षण गुणांक u | 0.05 ~ 0.10 | 0.05 ~ 0.15 | 0.05 ~ 0.15 | 0.05 ~ 0.15 | 0.05 ~ 0.15 | - | |
| अधिकतम गति V m/s | 8 | 10 | 5 | 5 | 5 | 15 | |
| अधिकतम पीवी सीमा N/mm2·m/s | तेल स्नेहन | 10 | 10 | 10 | 10 | 10 | 8 |
| घर्षण गुणांक u | 0.04 ~ 0.12 | 0.04 ~ 0.12 | 0.04 ~ 0.12 | 0.04 ~ 0.12 | 0.04 ~ 0.12 | 0.05 ~ 0.02 | |
| अधिकतम कार्य तापमान °C | वसा स्नेहन | 150 | 150 | 150 | 150 | 150 | 150 |
| तेल स्नेहन | 250 | 250 | 250 | 250 | 250 | 250 | |
| थर्मल चालकता W/mk | 60 | 60 | 60 | 60 | 60 | 47 | |
| रैखिक विस्तार गुणांक | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | 18×10-6/K-1 | 19×10-6/K-1 | 18×10-6/K-1 | |
| धुरी से मेल खाओ | कठोरता HRC | ≥53 | ≥45 | ≥53 | ≥53 | ≥53 | ≥270 |
| असमानता Ra | 0.32 ~ 0.63 | 0.32 ~ 0.63 | 0.16 ~ 0.63 | 0.32 ~ 0.63 | 0.16 ~ 0.63 | 0.16 ~ 0.6 | |
DryGood तेल स्नेहन अच्छा वसा स्नेहन अच्छा पानी स्नेहन अच्छा प्रक्रिया द्रव स्नेहन द्रव के आधार पर
फ्लैंज बुशिंग, जैसा कि नाम से पता चलता है, बाहर फ्लैंज के साथ बुशिंग, जिसे फ्लैंज बुशिंग के रूप में भी जाना जाता है, भूमिकाः
1फ्लैंज के लिए, यह आम तौर पर स्थिति की भूमिका निभाता है और गिरने और फिसलने के लिए आसान नहीं है
2बुशिंगः बुशिंग मुख्य रूप से सुरक्षात्मक भूमिका निभाता है। सुरक्षात्मक शाफ्ट और द्विधातु असर मैट्रिक्स सीधे पहनते नहीं हैं। यदि बुश का उपयोग नहीं किया जाता है, तो प्लास्टिक बुश पहनने के बाद प्रतिस्थापित एक हिस्सा है।अब की जगह झाड़ी है, कीमत आम तौर पर सस्ती है, संसाधित करने में आसान है, मैकेनिकल उपकरण के सामान्य अनुप्रयोग के लिए रखरखाव एक महत्वपूर्ण भूमिका निभाता है
निर्माण मशीनरीः चेसिस चलने की तंत्र चाक शाफ्ट आस्तीन, टग बेल्ट पहिया शाफ्ट आस्तीन, तनाव पहिया शाफ्ट आस्तीन;ऑटोमोबाइल उद्योगः संतुलन शाफ्ट बुशिंग,स्टील प्लेट पिन बुशिंग, स्टीयरिंग नोडल के मुख्य एक्सल आस्तीन, कनेक्टिंग रॉड बुशिंग, वाल्व रोकर आर्म बुशिंग, कैमशाफ्ट बुशिंग, डिफरेंशियल बुशिंग, गियरबॉक्स बुशिंग, आंतरिक दहन इंजन स्पिंडल बुशिंग,थ्रस्ट गास्केटऔर पिंपल पंप साइड पार्ट, गियर पंप साइड पार्ट।
