द्विधात्विक गुच्छाएँ

एक द्विधातु झाड़ी (जिसे द्विधातु असर के रूप में भी जाना जाता है) के लिए मापदंडों की गणना करने के लिए, आपको निम्नलिखित प्रमुख आयामों और विनिर्देशों पर विचार करने की आवश्यकता हैः

आंतरिक व्यास (आईडी): यह उस शाफ्ट का व्यास है जो झाड़ी के अंदर घूमेगा।

बाहरी व्यास (OD): यह उस आवास छेद का व्यास है जहां झाड़ी स्थापित की जाएगी।

आवास छेदः आवास में छेद का व्यास जहां झाड़ी दबाया या फिट किया जाएगा।

शाफ्ट व्यास: शाफ्ट का व्यास जो झाड़ी के अंदर फिट होगा।

फ्लैंज की मोटाईः यदि झाड़ी में फ्लैंज है, तो यह फ्लैंज की मोटाई है।

द्विधातु झाड़ी मापदंडों की गणना के लिए कदमः
शाफ्ट व्यास (आईडी) निर्धारित करेंः

झाड़ी के अंदर घूमने वाले शाफ्ट का व्यास मापें।

यह झाड़ी का आंतरिक व्यास (आईडी) होगा।

आवास बोर (OD) निर्धारित करेंः

आवास छेद का व्यास मापें जहां झाड़ी स्थापित की जाएगी।

यह झाड़ी का बाहरी व्यास होगा।

दीवार मोटाई की गणना करें:

झाड़ी की दीवार की मोटाई की गणना इस प्रकार की जा सकती हैः

दीवार की मोटाई
=
ओवरडोज
−
आईडी
2
दीवार मोटाई=
2
ओडी-आईडी
​

फ्लैंज की मोटाई:

यदि झाड़ी में फ्लैंज है, तो फ्लैंज की मोटाई को मापें। यह आमतौर पर आवेदन या डिजाइन आवश्यकताओं द्वारा निर्दिष्ट किया जाता है।

सामग्री विनिर्देशः

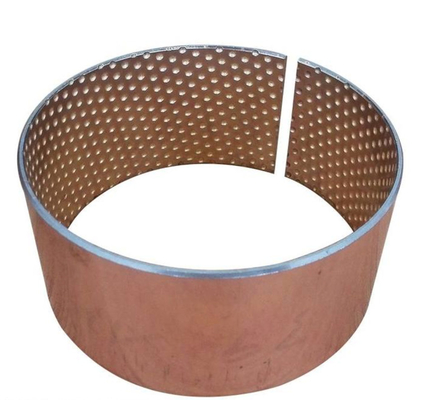

द्विधातु झाड़ियों को आम तौर पर दो परतों से बनाया जाता हैः एक स्टील समर्थन और एक असर सामग्री (जैसे, कांस्य, या अन्य मिश्र धातु) । सुनिश्चित करें कि सामग्री विनिर्देश आवेदन आवश्यकताओं को पूरा करते हैं।

सहिष्णुताः

आवेदन आवश्यकताओं (जैसे, प्रेस फिट, स्लाइडिंग फिट) के आधार पर आईडी, ओडी और अन्य आयामों के लिए सहिष्णुता पर विचार करें।

इकाई रूपांतरण (इम्पीरियल से मीट्रिक या इसके विपरीत):

यदि आवश्यक हो, तो आयामों को शाही (इंच) और मीट्रिक (मिलीमीटर) इकाइयों के बीच परिवर्तित करें।

1
इंच
=
25.4
मिमी
1 इंच = 25.4 मिमी
उदाहरण गणनाः
शाफ्ट व्यास (आईडी): 1.5 इंच

आवास बोर (OD): 2 इंच

फ्लैंज मोटाईः 0.25 इंच

दीवार मोटाईः

दीवार की मोटाई
=
2
−
1.5
2
=
0.25
इंच
दीवार मोटाई=
2
2 -1.5
​
=0.25 इंच
फ्लैंज मोटाईः 0.25 इंच (जैसा दिया गया है)

सामग्रीः स्टील के समर्थन वाली कांस्य झाड़ी

सहिष्णुताः आईडी और ओडी के लिए ±0.001 इंच

मीट्रिक में रूपांतरणः
शाफ्ट व्यास (आईडी): 1.5 इंच × 25.4 = 38.1 मिमी

आवास बोर (OD): 2 इंच × 25.4 = 50.8 मिमी

फ्लैंज मोटाईः 0.25 इंच × 25.4 = 6.35 मिमी

सारांश:
आंतरिक व्यास (आईडी): 1.5 इंच (38.1 मिमी)

बाहरी व्यास (OD): 2 इंच (50.8 मिमी)

दीवार की मोटाई: 0.25 इंच (6.35 मिमी)

फ्लैंज मोटाईः 0.25 इंच (6.35 मिमी)

यह द्विधातु झाड़ी मापदंडों की गणना के लिए एक बुनियादी गाइड है। हमेशा सटीक गणनाओं और सामग्री चयन के लिए विशिष्ट डिजाइन आवश्यकताओं और निर्माता दिशानिर्देशों का संदर्भ लें।

नवीनतम चीन एचएस कोड और द्विधात्विक बुशिंग और स्व-लुरीकेटिंग बीयरिंग के लिए टैरिफ - टैरिफ और शुल्क, विनियम और प्रतिबंध, लैंडिंग लागत कैलकुलेटर, चीन में द्विधात्विक बुशिंग के लिए सीमा शुल्क डेटा।आज ही अपना कस्टम उद्धरण प्राप्त करें

बिमेटलिक बीयरिंग, लीड-फ्री बीयरिंग, नच, ग्रीसःकस्टम स्लाइडिंग बीयरिंग्स बिमेटल स्लीव झाड़ियों JF720 चीन से आदेश पर किए गए अनुरोध, झाड़ियों और संरचनात्मक आइटम

अपने व्यवसाय को चलाने में मदद करने के लिए औद्योगिक आपूर्ति और सुरक्षा उत्पादों के लिए आपका विश्वसनीय आत्म-चिकन असर स्रोत।उच्च असर क्षमता और उत्कृष्ट पहनने के प्रतिरोधअभिनव द्विधातु

कठोर कार्य परिस्थितियों के लिए असर।

उद्धरण लेयरिंग पैरामीटर का अनुरोध करें केवल अनुमान के लिए कैलकुलेटर का उपयोग करें। सटीकता न तो प्रतिनिधित्व की जाती है और न ही गारंटी दी जाती है। वास्तविक परिणाम भिन्न हो सकते हैं।
इम्पीरियल मीट्रिक सामग्रीः लेयरिंग आईडी मैक्सः आईडी मिनः (इन) लेयरिंग ओडी मैक्सः ओडी मिनः (इन) आवास बी फ्लैंज मोटाईः

अवलोकन

के साथ स्टील समर्थनCuPb24Sn4
अच्छी थकान प्रतिरोधकता के साथ लाइनर
और स्लाइडिंग प्रदर्शन.
पूरी तरह से चिकनाई कनेक्शन पर लागू किया
इंजनों में रॉड या मुख्य बुशिंग और
लोड क्षमता 5500 पीएसआई है, गति 1800 तक
कठोरताः HB45-70, तापमानः -40 से +400
घर्षण काः 0.06-016

विशेषताएं

लीड मुक्त
