| ब्रांड नाम: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| मॉडल संख्या: | JF800 JF720 JF700 बायमेटल लीड-फ्री प्लेन बियरिंग्स |
| एमओक्यू: | 800 टुकड़ा मोहरे |
| कीमत: | $0.05 - $1.00 / Pieces |
| भुगतान की शर्तें: | अग्रिम में, TT वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | कास्टिंग bimetal झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व स्नेहन झाड़ी, स्व |
संयोजन SAE-797 / CuPb10Sn10 एक बाईमेटल असर सामग्री को संदर्भित करता है जो आमतौर पर स्व-चिकनाई कांस्य झाड़ियों में उपयोग किया जाता है। यहां घटकों और उनके महत्व का विवरण दिया गया है:
1. एसएई-797:
यह बायमेटल बियरिंग सामग्री के लिए ऑटोमोटिव इंजीनियर्स (एसएई) की एक सोसायटी है।
इसमें आम तौर पर एक स्टील बैकिंग (मजबूती और स्थायित्व के लिए) होती है जो कांस्य मिश्र धातु परत (असर प्रदर्शन के लिए) से बंधी होती है।
SAE-797 में कांस्य परत अक्सर सीसा-टिन कांस्य मिश्र धातु होती है, जैसे CuPb10Sn10।
2. CuPb10Sn10:
यह बियरिंग में प्रयुक्त कांस्य मिश्र धातु की संरचना है।
Cu = तांबा (आधार धातु, आमतौर पर लगभग 80%)।
पीबी = लेड (10%), जो स्व-चिकनाई गुण प्रदान करता है और अनुरूपता में सुधार करता है।
एसएन = टिन (10%), जो ताकत, संक्षारण प्रतिरोध और पहनने के प्रतिरोध को बढ़ाता है।
यह मिश्र धातु अपने उत्कृष्ट घर्षण-विरोधी गुणों के लिए जाना जाता है, जो इसे उच्च-लोड और कम गति वाले अनुप्रयोगों के लिए उपयुक्त बनाता है।
3. बायमेटल बियरिंग्स:
बायमेटल बियरिंग्स स्टील बैकिंग की ताकत को कांस्य मिश्र धातु के असर गुणों के साथ जोड़ते हैं।
स्टील बैकिंग संरचनात्मक सहायता प्रदान करती है और लोड के तहत विरूपण को रोकती है।
कांस्य परत (CuPb10Sn10) आवश्यक पहनने के प्रतिरोध, एम्बेडेबिलिटी और स्व-चिकनाई गुण प्रदान करती है।
4. स्व-चिकनाई वाली कांस्य झाड़ियाँ:
CuPb10Sn10 मिश्र धातु में सीसा (Pb) एक ठोस स्नेहक के रूप में कार्य करता है, जो घर्षण और घिसाव को कम करता है।
ये बुशिंग उन अनुप्रयोगों के लिए आदर्श हैं जहां बाहरी स्नेहन कठिन या अव्यावहारिक है।
सामान्य अनुप्रयोगों में ऑटोमोटिव घटक, औद्योगिक मशीनरी और भारी उपकरण शामिल हैं।
प्रमुख गुण:
उच्च भार क्षमता: भारी-भरकम अनुप्रयोगों के लिए उपयुक्त।
अच्छा पहनने का प्रतिरोध: कठोर परिस्थितियों में भी लंबी सेवा जीवन।
स्व-चिकनाई: रखरखाव आवश्यकताओं को कम करता है।
संक्षारण प्रतिरोध: टिन सामग्री ऑक्सीकरण और संक्षारण के प्रतिरोध में सुधार करती है।
अनुप्रयोग:
ऑटोमोटिव: क्रैंकशाफ्ट बियरिंग्स, कनेक्टिंग रॉड बियरिंग्स।
औद्योगिक: हाइड्रोलिक पंप, कंप्रेसर और गियरबॉक्स।
समुद्री: प्रोपेलर शाफ्ट और पतवार बीयरिंग।
यदि आपके पास सामग्री, उसके प्रदर्शन या अनुप्रयोगों के बारे में विशिष्ट प्रश्न हैं, तो बेझिझक पूछें!
SAE-797 / CuPb10Sn10 बायमेटल सामग्री से बना VIIPLUS सेल्फ-लुब्रिकेटिंग ब्रॉन्ज़ बुशिंग, एक उच्च प्रदर्शन वाला बीयरिंग समाधान है जिसे औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए डिज़ाइन किया गया है। बाईमेटल निर्माण सीसा और टिन के चिकनाई गुणों के साथ कांस्य की ताकत और पहनने के प्रतिरोध को जोड़ता है, जिसके परिणामस्वरूप एक ऐसा असर होता है जो टिकाऊ और स्व-चिकनाई दोनों होता है।
SAE-797 / CuPb10Sn10 मिश्र धातु उत्कृष्ट संक्षारण प्रतिरोध और भार-वहन क्षमता प्रदान करता है, जो इसे कठोर वातावरण और भारी भार के तहत उपयोग के लिए उपयुक्त बनाता है। सामग्री के स्व-चिकनाई गुण घर्षण और घिसाव को काफी कम करते हैं, असर के जीवनकाल को बढ़ाते हैं और परिचालन दक्षता में सुधार करते हैं।
VIIPLUS सेल्फ-लुब्रिकेटिंग ब्रॉन्ज़ बुशिंग मशीनरी, उपकरण और अन्य औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय विकल्प है जहां सुचारू और कुशल संचालन महत्वपूर्ण है। इसकी अनूठी सामग्री संरचना और स्व-चिकनाई डिज़ाइन इसे रखरखाव लागत और डाउनटाइम को कम करने के लिए एक बेहतर विकल्प बनाती है।
संक्षेप में, VIIPLUS के SAE-797 / CuPb10Sn10 बायमेटल बीयरिंग, अपने स्व-चिकनाई गुणों और उच्च प्रदर्शन के साथ, स्थायित्व और दक्षता की मांग करने वाले औद्योगिक अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प हैं।
कांस्य के साथ पतली दीवार वाली बाईमेटेलिक बियरिंग्स, ऑर्डर के अनुसार बनाई गई बियरिंग फॉर्म:बेलनाकार बियरिंग्स, फ़्लैंज्ड बियरिंग्स, स्लाइडिंग प्लेटें, आधे गोले, सादे बियरिंग्स, अनुकूलित बियरिंग फॉर्म स्टील टाइप बायमेटल बुशिंग्स G-CuPb10SnDIN 1716 SAE-797 / CuPb10Sn10 | - VIIPLUS स्व-चिकनाई कांस्य झाड़ी
बुशिंग कंपनी, सिन्जेड एसएई-799CuPb24Sn4बायमेटल बुशिंग आपूर्तिकर्ता। सबसे अधिक मांग वाले बायमेटल अनुप्रयोगों के लिए समाधान बनाने के लिए काम कर रहा है। सही बायमेटल बुशिंग उत्पाद ढूंढने में सहायता की आवश्यकता है? हमारे प्लेन बियरिंग्स पार्ट्स विशेषज्ञ मदद कर सकते हैं। तत्काल सहायता के लिए कॉल करें। सामग्री के लिए उद्धरण मांगेंस्टील+CuPb10Sn10, स्टील+CuPb24Sn4, स्टील+CuPb24Sn, स्टील+CuPb30, स्टील+CuPb10Sn10+ग्रेफाइट।
इस द्वि-धातु बुशिंग को विभिन्न प्रकारों में निर्मित या अनुकूलित किया जा सकता है।
-थ्रस्ट या बियरिंग प्लेटें
-फ्लैंग्ड बुशिंग
-वेल्डेड ज्वाइंट बुशिंग
-स्प्लिट जॉइंट बुशिंग
-क्लंच लॉक बुशिंग
-विशेषीकृत मशीनीकृत विशेषताएं
बाईमेटल ट्राइमेटल बियरिंग और बुशिंग्स और कास्ट सॉलिड बियरिंग और बुशिंग्स मिश्र धातु संदर्भ और सामग्री विशेषताओं के निर्माता। Sae-797 / Cupb10sn10 | बायमेटल बियरिंग्स - विप्लस सेल्फ-लुब्रिकेटिंग ब्रॉन्ज बुशिंग, एसएई-797 बायमेटल बुशिंग स्टील पर आधारित है और इसके साथ सिंटर किया गया हैCuPb10Sn10 या CuSn6Zn6Pb3एक अस्तर परत के रूप में.
सबसे मजबूत प्रकार की बाईमेटल बुशिंग्स और व्यापक रूप से कई क्षेत्रों में उपयोग की जाती है। Cu-Pb मिश्र धातु निर्मित बुशिंग की सीमा के भीतर इस प्रकार का प्रदर्शन सबसे अच्छा है। इसलिए इसका व्यापक अनुप्रयोग है और यह ज्यादातर मध्यम गति और उच्च प्रभाव आदि के लिए उपयुक्त है। हमारे पास अनुकूलित बिमटेल बुशिंग के निर्माण और आपूर्ति का कई अनुभव है। बियरिंग्स.
कांस्य श्रृंखला के साथ बायमेटल रैप्ड स्टील - मीट्रिक बुशिंग्स यदि आपको अपने विशेष एप्लिकेशन के लिए सर्वश्रेष्ठ बायमेटल बुशिंग और फ्लैंज्ड बियरिंग्स उत्पादों का चयन करने में सहायता की आवश्यकता है, तो हमारे ऑनलाइन कैटलॉग बायमेटल बुशिंग विनिर्देशक पर जाने के लिए यहां क्लिक करें। प्रकार डाउनलोड सहित आकार के साथ स्लाइडिंग बीयरिंग सीरीज बुशिंग्स के लिए।बाईमेटल CUSN10PB कांस्य पट्टियों के साथ लिपटे स्टील ...

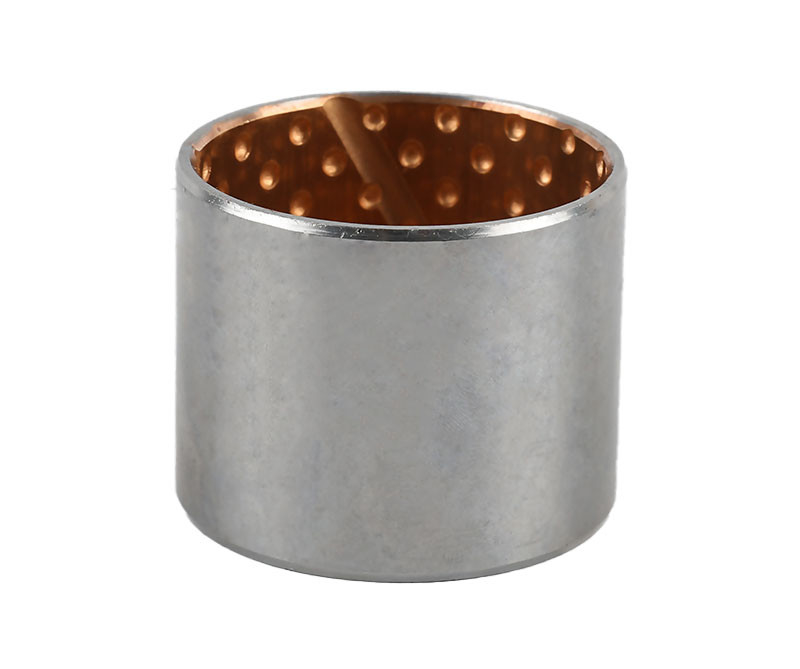

| रैप्ड कम्पोजिट स्लाइडिंग बियरिंग, कॉपर-प्लेटेड या टिन-प्लेटेड स्टील/कांस्य, डीआईएन 1494 / आईएसओ 3547, रखरखाव-मुक्त, स्नेहन जेब के साथ | |||
| टेक्निकल डिटेल | |||
| विशिष्ट भार क्षमता स्थिर | ≤ 250 [एन/मिमी2] | तापमान का तनाव | - 40 [डिग्री सेल्सियस] से + 250 [डिग्री सेल्सियस] |
| विशिष्ट भार क्षमता गतिशील | ≤ 140 [एन/मिमी2] | ||
| फिसलने की गति | ≤ 2.5 [एम/एस] | अधिकतम. पीवी-मूल्य | 2.8 [एन/मिमी² xm/s] |
| घर्षण मान | 0.04 [µ] से 0.12 [µ] | प्रतिशत संपर्क क्षेत्र | > 75 [%] |
| सामग्री | |||
| सामग्री का समर्थन करें | स्टील कॉपर-प्लेटेड या टिन-प्लेटेड | फिसलती हुई परत | CuPb10Sn10 |
| सहनशीलता विवरण | |||
| आवास Ø | एच7 | दस्ता सहनशीलता | f7 से h8 |
| माउंटिंग के बाद भीतरी बुशिंग-Ø | एच9 | ||
| दस्ता सामग्री | |||
| स्टील, कठोर या बिना तापमान वाला | |||
| सतह खुरदरापन ≤ रा 0.8 | |||
| गुण | |||
| उच्च भार क्षमता और दोलन गति के लिए, साथ ही रफ ऑपरेशन और तापमान भार के लिए। स्नेहक भंडारण के कारण लंबे समय तक चलने वाला स्नेहन। | |||
| एप्लिकेशन की सीमा | |||
| ट्रैक रोलर, निर्माण मशीनें, क्रेन निर्माण, कृषि मशीनें (प्रभाव लोडिंग) | |||
| रखरखाव | |||
| यह एक कम रखरखाव वाली झाड़ी सामग्री है। स्थापना के दौरान प्रारंभिक ग्रीसिंग आवश्यक है, उसके बाद तेल या ग्रीस के साथ आवधिक ग्रीसिंग अनिवार्य है। | |||
| स्थापना संबंधी सलाह | |||
| आवास | माउंटिंग बेवल मिन. 1.5 मिमी x 15-45° | ||
| शाफ़्ट | माउंटिंग बेवल 5 मिमी x 15°, किनारे गोल | ||
| पर्याप्त बल फिटिंग मेन्ड्रेल का उपयोग उचित है। स्थापित करते समय बाहरी सतह पर ग्रीस चिकनाई आवश्यक हो सकती है। | |||
| चिपकाने | चिपकने वाले को फिसलने वाली सतह से संपर्क नहीं करना चाहिए! | ||
बाईमेटल बियरिंग टाइप स्टील कांस्य के साथ कॉपर प्लेटेड स्टील शेल साइनर्ड कांस्य लाइनर के साथ यदि आपको अपने विशेष एप्लिकेशन के लिए सर्वोत्तम बायमेटल बुशिंग और स्लाइडिंग बियरिंग का चयन करने में सहायता की आवश्यकता है, तो कृपया याद रखें कि डिजाइन इंजीनियरिंग और एप्लिकेशन सहायता हमारे मूल्य के हिस्से के रूप में VIIPLUS चीन से उपलब्ध है। -चीन से आपकी ऑनलाइन खरीदारी को आसान बनाने के लिए डिज़ाइन की गई अतिरिक्त सेवाएँ।
यहाँ क्लिक करेंहमारे ऑनलाइन पर जाने के लिएस्लाइडिंग बियरिंग्स कैटलॉगऔर मुफ्त सीएडी डाउनलोड सहित लगभग 100 उत्पादों के साथ बायमेटल सीरीज बुशिंग्स के लिए विनिर्देश के नीचे स्लीव बुशिंग उत्पाद।
झाड़ियों की सामग्री, सहनशीलता और परिशुद्धता, आंतरिक निकासी, स्नेहन, फिटिंग और माउंटिंग लोड और जीवन गणना जानकारी शाफ्ट व्यास, शाफ्ट आकार, आवास बोर व्यास। बियरिंग का बाहरी व्यास, माउंटिंग क्लीयरेंस के बाद बियरिंग बोर, दीवार की मोटाई, बियरिंग की लंबाई सहनशीलता
बुशिंग्स (जिन्हें प्लेन बियरिंग्स, प्लेन बियरिंग्स, स्लीव बियरिंग्स या लीनियर स्लीव बुशिंग्स के रूप में भी जाना जाता है) चलती सतहों के बीच स्लाइडिंग गति के साथ काम करते हैं। झाड़ियों का चयन वेग और लागू भार के आधार पर किया जाता है। रखरखाव-मुक्त झाड़ियों को संचालित करने के लिए अतिरिक्त स्नेहन की आवश्यकता नहीं होती है। VIIPLUS सभी धातु, प्लास्टिक और मिश्रित सामग्रियों सहित विभिन्न सामग्रियों से बने 3,000 से अधिक विभिन्न उच्च गुणवत्ता वाले स्व-चिकनाई बीयरिंग बुशिंग मॉडल की आपूर्ति करता है।
|
बाईमेटल बुशिंग्स सामग्री मानक कोड का संदर्भ |
||||
|
सामग्री |
मिश्रधातु रचना |
मिश्र धातु कठोरता |
अंतर्राष्ट्रीय मानक |
|
|
द्वि-धातु बुशिंग्स |
CuPb10Sn10 |
80~120एचबी |
जेआईएस-एलबीसी3. जेआईएस-एलबीसी3. एसएई-797. DIN CuPb10Sn. यूएनएस सी93700. क्लीवाइट एफ100। |
|
|
CC495KDAIDO L10. डीएबी डी57. संघीय मुगल HF2. लो फ्रिक्शन बुशिंग एसवाई। GLYCO66. एसीएल एफ100 |
||||
|
CuPb24Sn4 |
45~70HB |
जेआईएस-एलबीसी6। जेआईएस-एलबीसी6। एसएई-799। ग्लाइको 68. डेडो एल23. क्लैसी आरएसएक्स। एसीएल F250 |
||
|
CuPb6Sn6Zn3 |
70-100HB |
दीन17670 |
||
|
CuSn10 |
70-100HB |
Din G-CuSn10 ;BS PB1 |
||
|
CuSn6.5P |
70-100HB |
डीआईएन CuSn6(2.1020); जेआईएस एच3110 |
||
|
AlSn20Cu |
30~40HB |
JIS-AJL. एसएई-783. GLYCO74. लो फ्रिक्शन बुशिंग AS15. ACL820 |
||
बायमेटल बुशिंग और स्व-चिकनाई बियरिंग्स परिशुद्ध औद्योगिक स्लाइडिंग बियरिंग्स
विप्लस मेड इन चाइना स्लाइडिंग बियरिंग्स एसएमई और ओईएम और थोक विक्रेताओं के लिए पूर्ण, वन-स्टॉप आपूर्तिकर्ता है जो उच्च परिशुद्धता, स्व-चिकनाई बियरिंग्स, कांस्य आस्तीन बुशिंग वॉशर और संबंधित उत्पादों, और विश्व स्तरीय इंजीनियरिंग और डिजाइन सहित संबंधित पेशेवर सेवाओं की सोर्सिंग करता है। . हमारे असर वाले उत्पाद और डिज़ाइन समाधान आपके उत्पाद के प्रदर्शन को बढ़ाएंगे; अपनी कंपनी को अधिक प्रतिस्पर्धी बनाएं और अपनी खरीदारी को आसान बनाएं। पता लगाएं कि हमारे व्यापक उत्पादों या सेवाओं में से कौन सा आपके आवेदन के लिए बिल्कुल सही है। प्रत्यक्ष अनुभव करें कि कैसे प्लेन बियरिंग्स आसान इंस्टालेशन प्रदान करता है
बायमेटल सीरीज बुशिंग्स सीरीज संरचना स्टील समर्थित सीसा कांस्य लाइन वाली झाड़ियों से बनी होती है और इसमें निम्नलिखित परतें होती हैं:
1. सिंटर कांस्य पाउडर: अच्छा घिसाव प्रतिरोध और उत्कृष्ट भार वहन क्षमता।
2.स्टील समर्थन: असाधारण रूप से उच्च भार वहन क्षमता, उत्कृष्ट ताप अपव्यय देता है।
3.तांबा चढ़ाना 0.002मिमी, अच्छा संक्षारण प्रतिरोध।
|
गतिशील भार सीमा |
60N/मिमी² |
|
स्थैतिक भार |
120एन/मिमी² |
|
घर्षण गुणांक |
0.08~0.2 |
|
पीवी सीमा |
2.8N/mm²*m/s |
|
अधिकतम गति |
>2 मी/से |
|
अस्थायी.सीमा |
-40°C~+250°C |
सीरीज़ बुशिंग्स में विशेष रूप से चिकनाईयुक्त अनुप्रयोगों के लिए विकसित स्टील समर्थित लेड कांस्य लाइन वाली सामग्री शामिल है,उच्च भार क्षमता, उत्कृष्ट गर्मी अपव्यय, और अच्छी थकान गुण।इनका व्यापक रूप से ऑटोमोटिव उद्योग और स्टीयरिंग गियर, पावर स्टीयरिंग, पेडल बुश, किंग-पिन बुश, टेलगेट पिवोट्स, मैकेनिकल हैंडलिंग, लिफ्टिंग उपकरण, हाइड्रोलिक मोटर, कृषि मशीन आदि सहित सामान्य औद्योगिक अनुप्रयोगों में उपयोग किया गया है।
