| ब्रांड नाम: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| मॉडल संख्या: | बाईमेटल बियरिंग्स JF Cu 800 CuPb10Sn10 SAE, 797, JF b 720, CuPb24Sn4, SAE 99 799, JF Cu 700 CuPb30, |
| एमओक्यू: | 800 टुकड़ा / मोहरे |
| कीमत: | $0.20 - $2.00 / Pieces ,Negotiable |
| भुगतान की शर्तें: | अग्रिम वेस्टर्न यूनियन में टीटी |
| आपूर्ति करने की क्षमता: | कास्टिंग bimetal झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व स्नेहन झाड़ी, स्व |
द्विधातु लपेटे हुए बीयरिंग, जैसे कि CuPb10Sn10 (एक तांबा-लीड-टेन मिश्र धातु) से बने, आमतौर पर उच्च भार क्षमता, अच्छे पहनने के प्रतिरोध की आवश्यकता वाले अनुप्रयोगों में उपयोग किए जाते हैं,और स्नेहन के तहत विश्वसनीय प्रदर्शनयहाँ इस सामग्री के प्रमुख पहलुओं और असर में इसके आवेदन का एक टूटना हैः
सामग्रीः CuPb10Sn10
रचना:
तांबा (Cu): अच्छी ताप चालकता और शक्ति प्रदान करने वाली आधार सामग्री।
सीसा (पीबी): ~ 10%, घर्षण विरोधी गुणों और एम्बेडेबिलिटी (गंदगी या मलबे को अवशोषित करने की क्षमता) में सुधार करता है।
टिन (Sn): ~10%, कठोरता, पहनने के प्रतिरोध और संक्षारण प्रतिरोध को बढ़ाता है।
गुण:
उच्च भार सहन करने की क्षमता
अच्छी थकान प्रतिरोधकता।
इस्पात शाफ्ट के साथ उत्कृष्ट संगतता।
चिकनाई और सीमांत चिकनाई दोनों स्थितियों के लिए उपयुक्त।
मध्यम संक्षारण प्रतिरोध (टेन सामग्री से बेहतर) ।
एसएई-797 विनिर्देश
SAE-797 द्विधात्विक बीयरिंगों के लिए एक मानक विनिर्देश है, जिसमें आम तौर पर एक स्टील समर्थन होता है जिसमें बीयरिंग सामग्री (जैसे, CuPb10Sn10) की एक परत संलग्न होती है।
इस्पात समर्थन संरचनात्मक शक्ति प्रदान करता है, जबकि CuPb10Sn10 परत आवश्यक असर गुण प्रदान करती है।
इन बीयरिंगों का उपयोग अक्सर ऑटोमोटिव, औद्योगिक और भारी मशीनरी अनुप्रयोगों में किया जाता है।
चिकनाई धातु झाड़ियों
स्नेहन:
CuPb10Sn10 बीयरिंग घर्षण और पहनने को कम करने के लिए स्नेहन (तेल या वसा) के साथ काम करने के लिए डिज़ाइन किए गए हैं।
मिश्र धातु में लीड सामग्री सीमांत स्नेहन स्थितियों में भी एक स्नेहन फिल्म बनाए रखने में मदद करती है।
अनुप्रयोग:
इंजन बीयरिंग (क्रैंकशाफ्ट, कनेक्टिंग रॉड)
गियरबॉक्स असर
औद्योगिक मशीनरी के लिए असर.
पंप और कंप्रेसर।
CuPb10Sn10 बीयरिंग के फायदे
उच्च भार क्षमताः भारी-कर्तव्य अनुप्रयोगों के लिए उपयुक्त।
पहनने के प्रतिरोधः टिन की सामग्री स्थायित्व में सुधार करती है।
अनुरूपताः सीसा असर को मामूली असंगतताओं के अनुकूल होने की अनुमति देता है।
एम्बेडेबिलिटीः बिना किसी महत्वपूर्ण क्षति के स्नेहक में छोटे कणों को सहन कर सकता है।
तापीय चालकता: तांबा गर्मी को फैलाता है, जिससे अति ताप का खतरा कम होता है।
विशिष्ट अनुप्रयोग
ऑटोमोटिव: इंजन बीयरिंग, ट्रांसमिशन घटक।
औद्योगिक: हाइड्रोलिक सिस्टम, कंप्रेसर और भारी मशीनरी।
नौसेना: प्रोपेलर शाफ्ट और पतवार के असर।
विचार
असर जीवन को अधिकतम करने के लिए उचित स्नेहन सुनिश्चित करें।
अत्यधिक तापमान से बचें, क्योंकि उच्च तापमान पर सीसा नरम हो सकता है।
अत्यधिक पहनने से बचने के लिए संगत शाफ्ट सामग्री (जैसे, कठोर स्टील) का प्रयोग करें।
यदि आपके पास विशिष्ट आवेदन आवश्यकताएं हैं या अधिक जानकारी की आवश्यकता है, तो पूछने में संकोच न करें!
द्विधातु लपेटा हुआ बीयरिंग सामग्री CuPb10Sn10 SAE-797 चिकनाई धातु बुशिंग हैं जो बेहतर पहनने के प्रतिरोध और भार सहन क्षमता प्रदान करते हैं।टिन-लीड कांस्य के रूप में भी जाना जाता है, तांबे की ताकत और लचीलापन को टिन और सीसा के पहनने के प्रतिरोध और स्नेहकता के साथ जोड़ती है। SAE-797 इस प्रकार की सामग्री के लिए एक मानक विनिर्देश है,निरंतर गुणवत्ता और प्रदर्शन सुनिश्चित करना.
इन बुशिंग्स को धातु की बाहरी परत से लपेटा जाता है, आमतौर पर स्टील, जो अतिरिक्त शक्ति और स्थायित्व प्रदान करता है।CuPb10Sn10 मिश्र धातु फिर दबाया या बुशिंग के आंतरिक व्यास में sintered है, एक द्विधातु संरचना बनाने के लिए जो दोनों सामग्रियों के लाभों को जोड़ती है।
इन बुशिंग्स की चिकनाई प्रकृति उन्हें उच्च भार और गति के तहत भी न्यूनतम घर्षण और पहनने के साथ काम करने की अनुमति देती है।यह उन्हें उन अनुप्रयोगों के लिए आदर्श बनाता है जहां विश्वसनीयता और लंबे सेवा जीवन महत्वपूर्ण हैं, जैसे कि ऑटोमोबाइल ट्रांसमिशन, इंजन और अन्य भारी मशीनरी में।
CuPb10Sn10 SAE-797 सामग्री संक्षारण और ऑक्सीकरण के लिए भी प्रतिरोधी है, जिससे बुशिंग की सेवा जीवन में और वृद्धि होती है। इसके अतिरिक्त सामग्री को मशीन और बनाने में आसान है,विभिन्न अनुप्रयोगों में सटीक फिटमेंट और स्थापना की अनुमति देता है.
संक्षेप में, Bimetal Wrapped Bearings Material CuPb10Sn10 SAE-797 Lubricated Metal Bushings उच्च पहनने के प्रतिरोध, भार सहन क्षमता की आवश्यकता अनुप्रयोगों के लिए एक बेहतर समाधान प्रदान करते हैं,और विश्वसनीयता.
द्विधातु असर झाड़ियोंसीसा मुक्त द्विधातु असर,कम कार्बन स्टील के साथ आधार सामग्री के रूप में,सींटर के साथCuSn6.5P0.1मिश्र धातु परत.यह हैअच्छा प्रदर्शनथकान विरोधी,भार विरोधी और फिसलने के प्रदर्शन में।कई कार्य परिस्थितियों के लिए,यह सीसा या कांस्य बुशिंग के साथ द्विधातु बुशिंग की प्रतिस्थापन हो सकता है।
| कांस्य मिश्र धातु | CuSn6.5P0.1 | अधिकतम तापमान | 200°C |
| भार क्षमता | 65 एन/मिमी2 | कठोरता मिश्र धातु | HB70~100 |
द्विधातु लपेटा हुआ असरचीन से ऑर्डर पर बनाया गया। तेल स्नेहन अनुप्रयोगों के लिए एक लीड कांस्य अस्तर असर सामग्री के साथ समर्थित स्टील खोल।रासायनिक संरचना सामग्री मिश्र धातु संरचना अंतर्राष्ट्रीय मानक मिश्र धातु कठोरता JF-800 CuPb10Sn10 SAE-797,JF-720,CuPb24Sn4,SAE-799,JF-700 CuPb30,JF-J20 AlSn20Cu.इस सामग्री में उच्च भार क्षमता और अच्छे थकान गुण हैं।
आदेश पर बने असर के रूपः गैर-मानक आयामों के साथ बेलनाकार झाड़ियों और धक्का वाशर, स्लाइडिंग प्लेट, अनुकूलित असर डिजाइन
यह व्यापक रूप से मोटर वाहन अनुप्रयोगों जैसे कि कंप्रेसर, स्टीयरिंग गियर, पावर स्टीयरिंग, पेडल बीयरिंग, किंग-पिन झाड़ियों, टेलगेट पिवोट्स, मैकेनिकल हैंडलिंग और लिफ्टिंग उपकरण में उपयोग किया जाता है,हाइड्रोलिक मोटरकृषि मशीनरी आदि।
कस्टम डिजाइन और निर्मित असर और बुशिंग विरोधी पहनने द्विधातु असर झाड़ियों, कांस्य स्टील के लिए flanged बुशिंगउत्खनन मशीन बांह बुशिंग और उत्खनन मशीन का असर,चैसी चलने वाली तंत्र असर
VIIPLUSछोटे और मध्यम आकार के इंजीनियरिंग मशीनों की कार्य सीमा और प्रदर्शनः बुलडोजर, खुदाई मशीन, लोडर। और प्रभाव हथौड़ा।
VIIPLUSबीमेटाल बुशिंग्स थोक बुशिंग स्पेयर पार्ट्स जैसे कि खुदाई मशीन, लोडर, डामर, सड़क रोलर, ग्रेडर और मिक्सिंग प्लांट में विशेषज्ञता प्राप्त है।
स्व-चिकित्सीय असर हाइड्रोलिक खुदाई मशीन, स्किड लोडर, व्हील लोडर, सड़क मशीनरी, पुल मशीन, खनन मशीनरी आदि के लिए व्यापक रूप से उपयुक्त है।
कुचल हथौड़ा रखरखाव मुक्त असर समाधान,जैसे लोडर और स्क्रैपर संलग्नक के लिए स्व-चिकन असर
निर्माण उपकरण और अन्य ऑफ-रोड उपकरणों के निर्माताओं को स्टेनलेस स्टील के कपड़े के बीयरिंग का उपयोग कर सकते हैं, जो चिकनाई वाले होते हैं,रखरखाव मुक्त और लंबे समय तक सेवा जीवन हैऔर, बेहतर प्रदर्शन प्रदान करता है,लागत को कम करता है, इसके अतिरिक्त स्वचालित स्नेहन प्रणाली को रखरखाव की आवश्यकता नहीं है।
विश्वसनीय, हल्के, स्नेहन मुक्त समाधान का व्यापक रूप से निर्माण उपकरण में उपयोग किया जाता है, स्लाइडिंग असर सबसे अधिक मांग वाली परिस्थितियों में उपयोग किया जाता है, अभी भी हैउच्च विश्वसनीयता, जैसे कि भारी पृथ्वी चलाने वाले उपकरण, खनन उपकरण, छँटाई करने वाली मशीन, खुदाई मशीन, कंक्रीट पंप, ड्राइवर, उठाने वाले उपकरण जैसे कि फोर्कलिफ्ट, पैलेट ट्रक,कैंची लिफ्ट और रखरखाव मंच और सभी प्रकार के क्रेन, कंटेनर परिवहन प्रणाली।
बिना स्नेहन के, स्व-स्नेहक बीयरिंग ग्राहकों को अधिक पर्यावरण के अनुकूल संचालन लाभ प्रदान करते हैं। हमारे स्व-स्नेहक बीयरिंग स्वच्छ, हल्के वजन, पर्यावरण संरक्षण हैं,और पारंपरिक चिकनाई वाले तांबे के बीयरिंगों से अधिक विश्वसनीय है।
कम लागतस्वामित्व का,रखरखाव मुक्तपरिचालन और विस्तारित सेवा जीवन
उत्कृष्ट सदमे प्रतिरोध, शाफ्ट असंगतता और पहनने के लिएअधिक उत्पादकता,बैरियर प्रतिस्थापन रखरखाव और बिना डाउनटाइम के प्रतिस्थापन।
मिश्रित असर संरचना प्रदान करता हैउत्कृष्ट रासायनिक जंग प्रतिरोध
पर्यावरण के अनुकूल सूखी प्रक्रिया तेल प्रदूषण में मिट्टी के प्रदूषण को समाप्त कर सकती है
उपकरण की लागत को कम करेंबिना स्नेहन प्रणालियों, नलिकाओं, नली, जोड़ों/भागों और
महंगी तेल प्रतिधारण सील

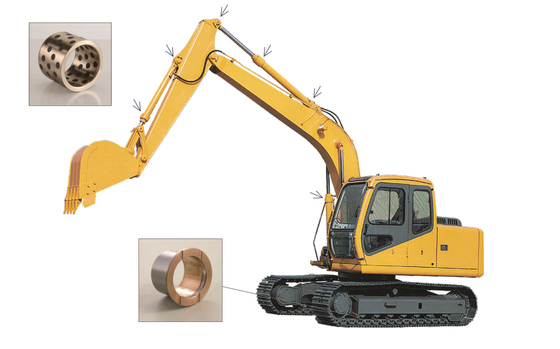

VIIPLUS असरखनन उद्योग में उपयोग किया जाता है, लिंक और खुदाई मशीन के सामने लोड किया जाता है। हमारी कंपनी ने स्वतंत्र रूप से खुदाई बीयरिंग विकसित की है।
पतली दीवार वाले असरों से हाइड्रोलिक मोटर का उपयोग किए जाने वाले स्टीयरिंग गियर, खुदाई मशीनों, गैस टरबाइनों, विंच और अन्य यांत्रिक उपकरणों पर समर्थन होता है।के साथ sinteredCuPb10Sn10 या CuSn6Zn6Pb3कांस्य पाउडर, जिसमेंउच्चतम भार क्षमताइसमें भारी-भरकम ट्रकों के संतुलन निलंबन, बुलडोजर के ट्रैक रोलर, ऑटो चेसिस आदि शामिल हैं।द्वि धातु बुशिंग आंतरिक परत के रूप में कांस्य सामग्री और बाहरी परत के रूप में कठोर स्टील सामग्री से बना हैबाहरी परत के रूप में मजबूत और कठोर स्टील सामग्री द्वि-धातु बुशिंग को मजबूत करती है, द्वि-धातु बुशिंग के जीवन चक्र को बढ़ाने और कार्य गुणवत्ता में सुधार करने में सक्षम बनाती है।यह न केवल सभी कांस्य बुशिंग की उच्च कीमत की जगह ले सकता है, लेकिन यह भी उत्पादन लागत को कम.
द्विधातु बुशिंग कम कार्बन स्टील पर समर्थित है, के साथ sinteredCuPb10Sn10 या CuSn6Zn6Pb3कांस्य पाउडर, जिसमेंउच्चतम भार क्षमताइसमें भारी-भरकम ट्रकों के संतुलन निलंबन, बुलडोजर के ट्रैक रोलर, ऑटो चेसिस आदि शामिल हैं।
यह एक प्रकार का उच्च भार और कम गति वाला बुशिंग है, जिसका व्यापक अनुप्रयोग है।
|
यांत्रिक प्रदर्शन |
भार क्षमता |
स्थिर भार |
150N/mm2 |
|
अधिकतम कार्य तापमान |
वसा स्नेहन |
१५० डिग्री सेल्सियस |
|
|
तेल स्नेहन |
250 डिग्री सेल्सियस |
||
|
पीवी मूल्य सीमा |
तेल स्नेहन |
10N/mm2.m/s |
|
|
सूखी स्नेहन |
2.8N/mm2.m/s |
||
|
रैखिक वेग |
सूखी घर्षण |
0.4m/s |
|
|
वसा स्नेहन |
2.5m/s |
||
|
संभोग अक्ष |
कठोरता |
≥53 एचआरसी |
|
|
कड़वाहट |
Ra-0.32 ~ 0.63 |
||
|
खिंचाव-विरोधी शक्ति |
185 N/mm2 |
||
|
मिश्र धातु की कठोरता |
एचबी 70~100 |
||
|
घर्षण गुणांक |
0.05 ~ 0.22 |
||
|
थर्मल चालकता |
47W/mk |
||
|
ताप-विस्तार गुणांक |
18x10 ((-6)/k |
||
द्विधातु बुशिंगवाहन उद्योग, निर्माण मशीनरी आदि के अंडरकारिगे पार्ट्स और इंजन में इस्तेमाल किया जा सकता है।
भार क्षमताः 120n/mm2
तापमान सीमाः -100~+200
गति सीमाः 6 मीटर/सेकंड
रासायनिक संरचनाएंः Cu80pb10sn10
कठोरताः Hb60~90
1मध्यम भार क्षमता और मध्यम थकान विरोधी
2. मध्यम गति में लागू. उच्च प्रभाव स्थितियों
3. अच्छा विरोधी जंग, और फिसलने की क्षमता

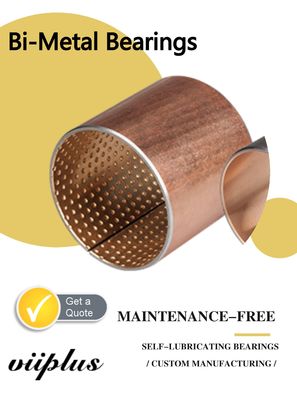

VIIPLUS VSB-80 द्विधातु बुशिंगटिन-लीड-कांस्य मिश्र धातु के साथ उच्च गुणवत्ता वाले कम कार्बन स्टील के साथ समर्थित हैCuSn10Pb10इसकी सतह पर सिंटर किया जाता है। घर्षण को प्रभावी ढंग से कम करने के लिए, इसकी मिश्र धातु की सतह को तेल भंडारण को आसान बनाने के लिए गेंद के आकार के तेल सॉकेट के साथ मशीनीकृत किया जा सकता है।यह स्टील पीठ पर तांबा या टिन लेपित किया जा सकता हैइसका प्रयोग किसी भी स्थिति में किया जा सकतामध्यम या उच्च चलती के साथ मध्यवर्ती भारयांत्रिक अनुप्रयोगों में, वीएसबी-80 का उपयोग लपेटे हुए झाड़ियों, थ्रश वॉशर और गैस इंजन के कनेक्टिंग रॉड स्तर पर झाड़ियों के निर्माण के लिए किया जाता है।
सामग्री:स्टील+CuPb10Sn10
खुदाई मशीन चेसिस रेंगने वाले पहियों के बुशिंग
आवेदनः ऑटोमोबाइल इंजन, इंजीनियरिंग और कृषि मशीनरी, भारी शुल्क निर्माण मशीनरी आदि के लिए।
इस सामग्री का प्रयोग अनुशंसित हैमध्यम गति और मध्यम भारतेल या वसा स्नेहन के साथ स्थिति। यह व्यापक रूप से मोटर रॉड अंत, राजापिन बुशिंग, अंडरवियर रोलर्स के लिए प्रयोग किया जाता है,निर्माण मशीनों के हाइड्रोलिक सिलेंडर रॉड आंखें और कृषि मशीनों के गोलाकार संयुक्त बीयरिंगचूंकि यह सामग्री सीसा युक्त है, इसलिए कुछ कानूनों या विनियमों के अनुसार विशिष्ट भागों का उपयोग करने की अनुमति नहीं है।
द्विधातु असर पट्टी, स्लाइड पथ स्लाइडिंग प्लेट द्विधातु पट्टी सामग्री
तेल स्नेहन अनुप्रयोगों के लिए एक सीसा कांस्य अस्तर असर सामग्री के साथ समर्थन स्टील खोल। इस सामग्री हैउच्च भार क्षमता और अच्छे थकान गुण, यह व्यापक रूप से मोटर वाहन अनुप्रयोगों जैसे कि कंप्रेसर में प्रयोग किया जाता है
वीएसबी-80 द्विधातु मिश्रित बीयरिंग
तेल स्नेहन अनुप्रयोगों के लिए एक सीसा कांस्य अस्तर लेयरिंग सामग्री के साथ समर्थित इस्पात खोल। इस सामग्री का एकउच्च भार क्षमता और अच्छी थकान गुण. यह व्यापक रूप से ऑटोमोटिव अनुप्रयोगों जैसे कि कंप्रेसर, स्टीयरिंग गियर, पावर स्टीयरिंग, पेडल बीयरिंग, किंग-पिन झाड़ियों, टेलगेट पिवोट, मैकेनिकल हैंडलिंग और लिफ्टिंग उपकरण में उपयोग किया जाता है,हाइड्रोलिक मोटरकृषि मशीनरी आदि।
स्टील समर्थन और कांस्य ओवरले के साथ द्विधातु असर
विशेष रूप से उपयुक्तउच्च विशिष्ट भार के साथ दोलन गति और कम आवृत्ति
कठोर परिचालन स्थितियों में लागू
उच्च भार क्षमता, उच्च तापमान पर थकान के प्रति बहुत अच्छा प्रतिरोध
1.सिंटरित कांस्य परत:अच्छा पहनने के प्रतिरोध और उत्कृष्ट भार-वाहक क्षमता रखता है।
2इस्पात का समर्थनः बुशिंग की नींव स्थापित करते हुए, इस्पात पीठ असाधारण स्थिरता, भार वहन और गर्मी अपव्यय विशेषताएं प्रदान करती है।
स्टील बैकअप और लीड ब्रॉन्ज ओवरले
स्टील + CuPb10Sn10 इंडेक्स के साथ
|
|
के साथ स्लाइडिंग परत |
|
सीअव्यक्त |
कु |
पीबी |
Sn |
Zn |
पी |
फे |
नि |
एसबी |
अन्य |
|
शेष |
9-11 |
9-11 |
0.5 |
0.1 |
0.7 |
0.5 |
0.2 |
0.5 |
मानक आयामों में उपलब्ध असर के रूप
बेलनाकार झाड़ी
धक्का वाशर
स्लाइडिंग लेयरिंग, द्विधातु झाड़ी, लपेटा हुआ कांस्य झाड़ी, ओइल झाड़ी, ओइल लेयरिंग, आपूर्तिकर्ता चीन, उच्च गुणवत्ता
