| ब्रांड नाम: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| मॉडल संख्या: | JF800 JF720 JF700 बायमेटल लीड-फ्री प्लेन बियरिंग्स |
| एमओक्यू: | 800 टुकड़ा / मोहरे |
| कीमत: | $0.20 - $2.00 / Pieces ,Negotiable |
| भुगतान की शर्तें: | अग्रिम वेस्टर्न यूनियन में टीटी |
| आपूर्ति करने की क्षमता: | कास्टिंग bimetal झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व स्नेहन झाड़ी, स्व |

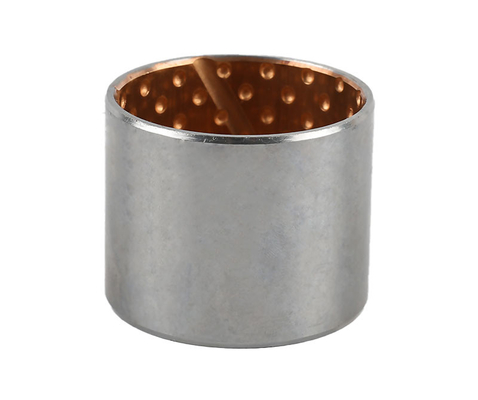

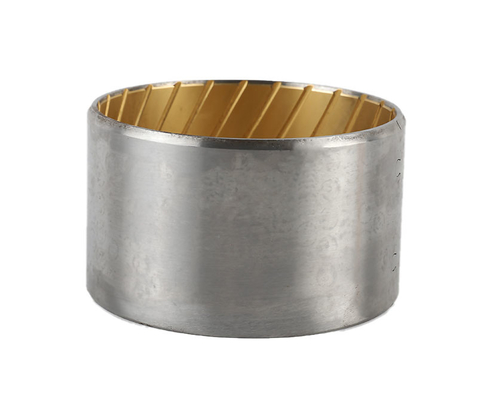

इंपीरियल और मीट्रिक दोनों आकारों में उपलब्ध बाईमेटल लीड-फ्री सादे पतली-दीवार वाले बीयरिंग, लीड के उपयोग के बिना बेहतर प्रदर्शन और स्थायित्व की पेशकश करने के लिए डिज़ाइन किए गए हैं। ये बीयरिंग, जिसे बुशिंग्स के रूप में भी जाना जाता है, उन खांचे हैं जो स्नेहन को बढ़ाते हैं और घर्षण को कम करने में मदद करते हैं, चिकनी और कुशल संचालन सुनिश्चित करते हैं।
दो अलग -अलग धातुओं के संयोजन से निर्मित, Bimetal Bearings उच्च तापमान, भारी भार और संक्षारक वातावरण का सामना करने की उनकी क्षमता के लिए प्रसिद्ध हैं। बाहरी परत आमतौर पर एक उच्च गुणवत्ता वाले स्टील या पीतल से बनाई जाती है जो ताकत और पहनने के प्रतिरोध को प्रदान करती है, जबकि आंतरिक परत एक नरम, अधिक झरझरा सामग्री से बना है जो तेल या ग्रीस की एक पतली फिल्म के गठन के लिए अनुमति देता है, जिससे घर्षण कम हो जाता है और असर के समग्र प्रदर्शन में सुधार होता है।
लीड-फ्री बीयरिंग एक अधिक पर्यावरण के अनुकूल विकल्प हैं, क्योंकि उनके पास सीसा नहीं होता है, एक विषाक्त भारी धातु है जो मानव स्वास्थ्य और पर्यावरण दोनों पर हानिकारक प्रभाव डाल सकता है। यह उन्हें उन अनुप्रयोगों के लिए एक आदर्श विकल्प बनाता है जहां पर्यावरणीय चिंताएं प्राथमिकता हैं।
चाहे आप एक विशिष्ट शाही या मीट्रिक आकार को फिट करने के लिए एक असर की तलाश कर रहे हों, या बढ़ी हुई स्नेहन के लिए खांचे के साथ असर की आवश्यकता होती है, द्विध्रुवीय लीड-फ्री सादे पतले-पतले बियरिंग एक विश्वसनीय और प्रभावी समाधान प्रदान करते हैं। अपने बेहतर प्रदर्शन और स्थायित्व के साथ, वे मोटर वाहन, एयरोस्पेस और भारी मशीनरी सहित उद्योगों और अनुप्रयोगों की एक विस्तृत श्रृंखला में उपयोग के लिए अच्छी तरह से अनुकूल हैं।
Bimetal झाड़ी उच्च गुणवत्ता के साथ समर्थित हैटिन-लीड-ब्रोंज मिश्र धातु के साथ कम कार्बन स्टील (CUSN10PB10)इसकी सतह पर पाप किया।
पहनने के लिए प्रतिरोधी विशेष योजक बिखरे हुए कांस्य बियरिंग बैक मेटल्स के साथ
हम मानते हैं कि रचनात्मक होने से और लगातार खुद को चुनौती देने के लिए प्रयास करते हैं कि हम उच्चतम-गुणवत्ता प्रदान करते हैंद्विध्रुवीय असरचीन से।
बीआई धातु स्ट्रिप्स लंबाई 1000 मिमी चौड़ाई 250 मिमी मोटाई 1.55 मिमी
बाईमेटल झाड़ीटिन के साथ उच्च गुणवत्ता के साथ स्टील का समर्थन किया जाता है-
- कॉन रॉड असर झाड़ी
- रॉकर आर्म के लिए आस्तीन झाड़ी
- कैम शाफ्ट असर झाड़ी
द्विध्रुवीय असर झाड़ियोंपास होनाउच्च प्रदर्शन पर्यावरणीय रूप सेदोस्ताना दोहरी धातु बीयरिंग जो ग्राहक-निर्दिष्ट उत्पाद हैं। Bimetal असर झाड़ियों का उपयोग करेंकम कार्बन स्टील प्लेटआधार और पाउडर धातुकर्म सिंटरिंग और रोलिंग प्रक्रियाओं का समर्थन करने के लिए एक सीसा बनाने के लिएCusn8niस्टील-कॉपर मिश्र धातु उत्पाद। इस उत्पाद की सामग्री ROHS निर्देशिका/विनियमन/नियम को पूरा करती है, कुछ परिस्थितियों में JF800 उत्पादों के लिए स्थानापन्न हो सकती है।द्विध्रुवीय असर झाड़ियोंएक उच्च लोड-असर क्षमता और अच्छी पहनने-प्रतिरोध है। इसकी कमी यह है कि इसका उपयोग तेल स्नेहन के बिना नहीं किया जा सकता है। उन स्थानों पर जहां तेल स्नेहन पर्याप्त है,द्विध्रुवीय असर झाड़ियोंबेहतर प्रदर्शन है।
हमारी बिक्री सहायक टीम आपकी प्रत्येक आवश्यकता के लिए कांस्य बुशिंग्स सेवा प्रदान करेगी।
एक बार जब हम आपका अनुरोध प्राप्त कर लेते हैं, तो हम आपसे संपर्क करेंगे, और 24 घंटे के भीतर स्लाइडिंग बुशिंग्स योग्य प्रकार आपको अनुशंसित किया जाएगा।
| तेल इंडेंटेशन की डिजाइनिंग | ||||||
| प्रदर्शन में जब झाड़ी को पूरी तरह से लुब्रिकेट करने के लिए, निम्नलिखित के रूप में आकार के साथ इंडेंटेशन की सिफारिश की जाती है। यदि विशेष आवश्यकताओं के बिना उन्हें नीचे दिए गए मानक के अनुसार निर्मित किया जाना चाहिए। | ||||||
| बुश ओडी | से अधिक | 14 ~ 22 | 22! 44 | 40 ~ 50 | 50 ~ 100 | 100 ~ 180 |
| चिकनाई छेद | 3 | 3 | 3 | 6 | 7 | |
| स्नेहक छेद बट संयुक्त और लोडिंग क्षेत्र से दूर होना चाहिए और साथ ही साथ आसानी से तेल-फीडिंग के लिए डिज़ाइन किया जाना चाहिए। | ||||||
| JF Bimetal की सामान्य मोटाई और उनकी सहिष्णुता | ||||||||
| सहिष्णुता मोटाई | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 5 |
| स्टील की मोटाई समर्थन |
0.6 | 1 | 1.4 | 1.9 | 2.3 | 2.8 | 3.2 | 4 |
| कांस्य की मोटाई परत |
0.4 | 0.5 | 0.6 | 0.6 | 0.7 | 0.7 | 0.8 | 1.0 |
| विनिर्माण दीवार मोटाई |
1+0.25 +0.15 |
1.5+0.25 +0.15 |
2+0.25 +0.15 |
2.5+0.25 +0.15 |
3+0.25 +0.15 |
3.5+0.25 +0.15 |
4+0.25 +0.15 |
4+0.25 +0.15 |
| निर्मित दीवार मोटाई |
1-0.025 | 1.5-0.03 | 2-0.035 | 2.5-0.04 | 3-0.045 | 3.5-0.05 | 4-0.055 | 4-0.06 |
| JF JF BIMETAL झाड़ी रासायनिक रचना | ||||
| सहिष्णुता मोटाई | जेएफ-800 | JF-720 | JF-700 | JF-20 |
| घन | शेष | शेष | शेष | 0.7 ~ 1.3 |
| पंजाब | 9.0 ~ 11.0 | 21.0 ~ 27.0 | 26.0 ~ 33.0 | - |
| एस.एन. | 9.0 ~ 11.0 | 3.0 ~ 4.5 | 0.5 | 17.5 ~ 22.5 |
| एक प्रकार का | 0.5 | 0.5 | 0.5 | - |
| पी | 0.1 | 0.1 | 0.1 | |
| फ़े | 0.7 | 0.7 | 0.7 | 0.7 |
| नी | 0.5 | 0.5 | 0.5 | 0.1 |
| सीन | 0.2 | 0.2 | 0.2 | - |
| ऐ | - | - | - | |
| साई | - | - | - | 0.7 |
| एम.एन. | - | - | - | 0.7 |
| ती | - | - | - | 0.2 |
| अन्य | 0.5 | 0.5 | 0.5 | 0.5 |
| Jfbimetel झाड़ी भौतिक गुण | |||||
| भौतिक गुण | जेएफ-800 | JF-720 | JF-700 | JF-20 | |
| अधिकतम। स्थैतिक भार दबाव N/mm2 |
150 | 130 | 120 | 100 | |
| तन्यता ताकत N/mm2 |
150 | 150 | 200 | 200 | |
| अधिकतम। गति (तेल) एम/एस | 5 | 10 | 15 | 25 | |
| घर्षण कोफ (ओल) | 0.06 ~ 0.14 | 0.06 ~ 0.16 | 0.08 ~ 0.16 | 0.08 ~ 0.17 | |
| पीवी सीमा एन/मिमी 2 एम/एस |
ग्रीज़ | 2.8 | 2.8 | 2.5 | - |
| तेल | 10 | 10 | 8 | 6 | |
| "नीलम थकान CALSS MPa | 125 | 115 | 105 | 85 | |
प्रकार: -flanged
-सोलिड कांस्य
-वेल्ड संयुक्त
-प्लिट संयुक्त
-क्लेच लॉक
-Sintered / पाउडर धातु
-Graphite अभेद्य
Bimetal झाड़ी सबसे विशेष रूप से प्रसारण और ट्रक ब्रेक के साथ -साथ कृषि, यांत्रिक हैंडलिंग और लिफ्टिंग अनुप्रयोगों को लाभान्वित करेगा। वे घमंड करते हैंउच्च लोड क्षमता और उच्च तापमान पर थकान की ताकत के लिए बहुत अच्छा प्रतिरोध।
Bimetal Bearings भारी भार और शॉक-लोडिंग स्थितियों को संभालने में सक्षम हैं। हमारे द्विध्रुवीय बीयरिंगों में एंटी-जंग क्षमताएं हैं और उन्हें स्थापित करना आसान है, जिससे उन्हें आपातकालीन प्रतिस्थापन के लिए आदर्श बना दिया जाता है। Viiplus स्टेनलेस स्टील, कार्बन स्टील, या कांस्य बैकिंग के साथ उपलब्ध है।
झाड़ियों से बने होते हैंस्टील समर्थित कांस्यपंक्तिबद्ध झाड़ियों और निम्नलिखित परतें हैं:
BIMETAL BEARINGS पतली-दीवार वाली झाड़ियाँ स्टेनलेस स्टील, कार्बन स्टील या कांस्य बैकिंग के साथ उपलब्ध हैं। Bimetal झाड़ियों में भारी भार और शॉक-लोडिंग स्थितियों को संभालने में सक्षम हैं। हमारे द्विध्रुवीय बीयरिंगों में जंग-विरोधी क्षमताएं हैं और उन्हें स्थापित करना आसान है, जिससे उन्हें आपातकालीन प्रतिस्थापन के लिए आदर्श बनाया जाता है।
यह एक द्विध्रुवीय असर सामग्री है जिसमें एल्यूमीनियम मिश्र धातु और तांबा मिश्र धातु एक स्टील बैकिंग के साथ एक दो या तीन-परत संरचना शामिल है। यह संरचना, जिसकी यांत्रिक शक्ति अधिक है,चिकनाई की स्थिति और उच्च गति/उच्च-लोड ऑपरेशन के तहत उपयोग किया जा सकता है।
यह विभिन्न प्रकार की विभिन्न सामग्रियों से बनाया जा सकता है, जो आवेदन के आधार पर, शर्तों का उपयोग करता है और स्नेहन करता है।
स्नेहन की स्थिति के आधार पर, तेल के छेद, खांचे आदि द्वारा लोड क्षमता में सुधार किया जा सकता है। कुछ मामलों में, एक शुष्क असर का उपयोग चिकनाई की स्थिति में भी किया जा सकता है।
वाहक रोलर बुशिंग
Viiplus मोनोमेटालिक और द्विध्रुवीय बीयरिंगों में आकार, रूप और सामग्री की एक विस्तृत श्रृंखला प्रदान करता है। द्विभाजक और धातु बीयरिंग की पेशकशऔद्योगिक बाहरी अनुप्रयोगों और पानी, समुद्री और अपतटीय वातावरण में उत्कृष्ट संक्षारण प्रतिरोध।
Bimetallic असर असर स्नेहन प्रणालियों में से एक है, उत्पाद हैसब्सट्रेट के रूप में उच्च गुणवत्ता वाले कम कार्बन स्टील वापस, सतह पर कांस्य मिश्र धातु, कई के माध्यम सेउच्च तापमानसिंटरिंग और घनत्व और लुढ़का हुआ तांबा और स्टील द्विध्रुवीय पट्टी, के लिए उपयुक्त हैबुश और थ्रस्ट वॉशर के नीचे मध्यम और उच्च प्रभाव भार और कई प्रकार के उपयोगों पर।
Bimetal असर झाड़ियों में दो अलग -अलग सामग्रियों में दो धातु स्ट्रिप्स से बने होते हैं; पहला आम तौर पर स्टील / कांस्य / स्टेनलेस स्टील में समर्थित हैकम घर्षण और उत्कृष्ट पहनने का प्रतिरोध।
Oilless bimetal कांस्य स्टील असर झाड़ियों, विभाजन बुश असर VSB-80 मानक आकार कस्टम समग्रCupb10sn10द्विध्रुवीय बुशउच्च गुणवत्ता वाले आंचलसJF800 BIMETAL METAL BUSHING
स्टील बैकिंग असाधारण रूप से देता हैउच्च भार वहन क्षमता, उत्कृष्ट गर्मी अपव्यय। पापी कांस्य पाउडर देता हैअच्छा पहनना प्रतिरोध और उत्कृष्ट लोड-ले जाने की क्षमता। तांबा चढ़ाना हैअच्छा संक्षारण प्रतिरोध।

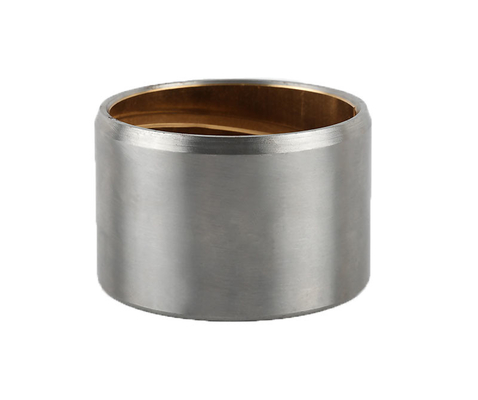

के साथ द्विध्रुवीय असरस्टील बैकिंग और कांस्य ओवरले
लीड-फ्री असर रचना इंडेंट के साथ ग्रीस के लिए जलाशय के रूप में, इंडेंट के बिना भी उपलब्ध है
उच्च भार क्षमता, उच्च तापमान पर थकान की ताकत के लिए बहुत अच्छा प्रतिरोध
कठोर संचालन की स्थिति के लिए अनुकूल
के लिए विशेष रूप से उपयुक्त हैदोलन गति और कम आवृत्ति के साथ उच्च विशिष्ट भार
ठीक बने शाफ्ट उपयुक्त
इस सामग्री के तहत उपयोग करने की सिफारिश की जाती हैमध्यम गति और मध्यम भारतेल या ग्रीस चिकनाई के साथ स्थिति। यह व्यापक रूप से मोटर रॉड सिरों, किंगपिन बुशिंग, अंडरकारेज रोलर्स, निर्माण मशीनों की हाइड्रोलिक सिलेंडर रॉड आंखों और कृषि मशीनों के गोलाकार संयुक्त बीयरिंगों के लिए व्यापक रूप से उपयोग किया जाता है। क्योंकि यह सामग्री लीड के साथ है, विशिष्ट भागों को कुछ कानूनों या नियमों के अनुसार उपयोग करने की अनुमति नहीं है। व्यापक रूप से ऑटोमोटिव, कॉमन इंडस्ट्रियल-लाइक स्टीयरिंग गियर, पावर स्टीयरिंग, पेडल झाड़ियों, किंग-पिन झाड़ियों, टेलगेट पिवोट्स, मैकेनिकल हैंडलिंग, लिफ्टिंग इक्विपमेंट, हाइड्रोलिक मोटर्स, कृषि मशीनों, आदि में व्यापक रूप से उपयोग किया जाता है।
|
गतिशील भार सीमा |
60n/mm - |
|
स्थैतिक भार |
120n/mm² |
|
घर्षण गुणांक |
0.08 ~ 0.2 |
|
पीवी सीमा |
2.8n/mm²*m/s |
|
अधिकतम गति |
＞ 2m/s |
|
Temp.limit |
-40 ° C ~+250 ° C |
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
अनुरोध पर विशेष आयाम उपलब्ध हैं
