| ब्रांड नाम: | bimetal SAE-797 SAE 48 SAE-799 bushings |
| मॉडल संख्या: | JF800 JF720 JF700 बायमेटल लीड-फ्री प्लेन बियरिंग्स |
| एमओक्यू: | 1000 Piece / Pieces |
| कीमत: | $0.20 - $2.00 / Pieces ,Negotiable |
| भुगतान की शर्तें: | अग्रिम वेस्टर्न यूनियन में टीटी |
| आपूर्ति करने की क्षमता: | कास्टिंग bimetal झाड़ी, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, मीट्रिक स्व स्नेहन झाड़ी, स्व |

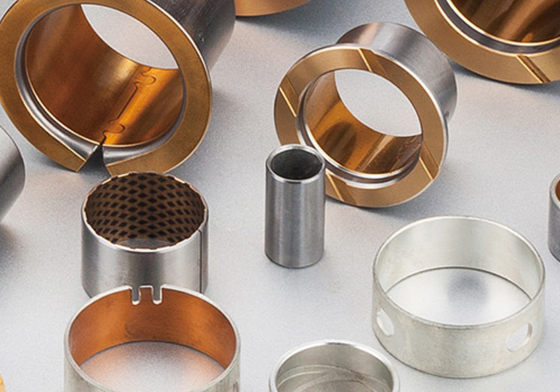

द्विधातु बेयरिंग बुश एक द्विधातु बेयरिंग है जिसमें स्टील बैक और सिंटर किया गया हैCuPb10Sn10 अस्तर के रूप में। इस प्रकार में काफीअच्छा प्रदर्शनएंटी-थकान और भारी भार क्षमता में। यह मध्यम गति और मध्यम भार के लिए उपयुक्त है। जब बुशिंग की सतह पर नरम मिश्र धातु चढ़ाया जाता है और तेल स्नेहन के साथ, तो इसे उच्च गति वाले आंतरिक दहन इंजन और कनेक्ट-रॉड में लगाया जा सकता है।
| लीड कांस्य मिश्र धातु | CuPb10Sn10 | तापमान अधिकतम | 170℃ |
| भार क्षमता | 38N/mm² | कठोरता मिश्र धातु | HB45~70 |
द्विधातु बुशिंग सामग्रीCuPb10Sn10, SAE-797 कांस्य मिश्र धातु बेयरिंग, सिंटर्ड SAE797 परत + स्टील बैकिंग + कॉपर प्लेटिंग / टिन-प्लेटिंगचीन निर्माता से ऑर्डर करने के लिए बनाया गया। तेल ग्रूव्स के साथ द्विधातु बुशिंग। द्विधातु स्लाइडिंग बेयरिंग स्टील बेस पर निर्मित होते हैं, जिसमें सतह स्लाइडिंग परत के रूप में सिंटर्ड CuPb10Sn10 या CuSn6Zn6Pb3 होता है।
लिपटे हुए समग्र स्लाइडिंग बेयरिंग, स्टील / कांस्य - द्विधातु बुशिंग
इस प्रकार के स्लाइडिंग बेयरिंग में सभी द्विधातु स्लाइडिंग बेयरिंग की सबसे अच्छी विशेषताएं हैं। इनका उपयोग भारी वाणिज्यिक वाहनों, बुलडोजर पहियों और कार चेसिस के लिए संतुलन निलंबन उपकरणों के साथ किया जा सकता है, अन्य उपकरणों के बीच। वे मध्यम गति रेंज और उच्च झटके और प्रभाव बलों वाले अनुप्रयोगों के लिए आदर्श रूप से अनुकूल हैं।
सतह सामग्री | भार क्षमता | प्रतिरोध मिश्र धातु रेंज | तापमान सीमा | |
|---|---|---|---|---|
CuSn10Pb10 / CuSn6Zn6Pb3 | 65 N/mm2 | HB70 | HB100 | +260°C |
1, एक मध्यम भार क्षमता और मध्यम विरोधी थकान
2. मध्यम गति, उच्च प्रभाव स्थितियों में लागू।
3. अच्छा संक्षारण-रोधी, और स्लाइडिंग क्षमता।
4. उत्पादों का उपयोग ऑटो उद्योग, निर्माण मशीन आदि के अंडरकैरेज भागों और इंजनों में किया जा सकता है।
स्टील＋CuPb10Sn10
VSB-80 द्विधातु बुशिंग कोउच्च गुणवत्ता वाले कम कार्बन स्टील के साथ बैक किया जाता है जिसमें टिन-लीड-कांस्य मिश्र धातु (CuSn10Pb10) इसकी सतह पर सिंटर की जाती है. घर्षण को प्रभावी ढंग से कम करने के लिए, इसकी मिश्र धातु की सतह को तेल भंडारण को आसान बनाने के लिए गेंद के आकार के तेल सॉकेट के साथ मशीनीकृत किया जा सकता है। जब आवश्यक हो, तो स्टील बैक पर तांबा या टिन चढ़ाया जा सकता है। इसेमध्यम या उच्च चलने की गति के साथ मध्यस्थ भार और भारी प्रभाव भार वाली स्थितियों में लागू किया जा सकता है. यांत्रिक अनुप्रयोगों में, VSB-80 का उपयोग गैस इंजन के कनेक्टिंग रॉड स्तर पर लिपटे बुश, थ्रस्ट वॉशर और बुश बनाने के लिए किया जाता है।
प्रदर्शन | डेटा | |
अधिकतम गतिशील भार पी |
| 140N/mm² |
अधिकतम लाइन गति वी | ग्रीस स्नेहन | 2.5m/s |
अधिकतम PV मान | ग्रीस स्नेहन | 2.8N/mm²·m/s |
घर्षण गुणांक μ | ग्रीस स्नेहन | 0.05~0.15 |
अधिकतम लाइन गति वी | तेल स्नेहन | 5m/s |
अधिकतम PV मान | तेल स्नेहन | 10N/mm²· m/s |
घर्षण गुणांक μ | तेल स्नेहन | 0.04~0.12 |
अधिकतम कार्य तापमान | ग्रीस स्नेहन | 150℃ |
प्रदर्शन | डेटा | |
अधिकतम कार्य तापमान | तेल स्नेहन | 250℃ |
संभोग अक्ष | कठोरता | ≥53HB |
संभोग अक्ष | खुरदरापन | Ra=0.32~0.63 |
मिश्र धातु कठोरता | 80~120 | |
ऊष्मा-संचालन गुणांक | 47W/(m·k) | |
रैखिक विस्तार का गुणांक | 18×10-6K-1 | |
ग्राहकों के विशेष अनुरोध के अनुसार जबकि इस तालिका से बाहर। | ||
अनुप्रयोग: ऑटोमोबाइल इंजन, इंजीनियरिंग और कृषि मशीनरी, भारी शुल्क निर्माण मशीनरी आदि का कनेक्ट-रॉड।
फोर्क लिफ्ट
पैलेट ट्रक
क्रेन
खुदाई करने वाले
लिपटे हुए समग्र स्लाइडिंग बेयरिंग
कॉपर-प्लेटेड या टिन-प्लेटेड स्टील / कांस्य
कम रखरखाव
स्नेहन जेब के साथ
फोउच्च भार क्षमता और दोलन गति के लिए,साथ ही खुरदरे संचालन और तापमान भार के लिए। स्नेहक भंडारण के कारण लंबे समय तक चलने वाला स्नेहन।
सहायक सामग्रीस्टील कॉपर-प्लेटेड / टिन-प्लेटेड
स्लाइडिंग परतCuPb10Sn10
विशिष्ट भार क्षमता स्थैतिक≤ 250 [N/mm2]
विशिष्ट भार क्षमता गतिशील≤ 140 [N/mm2]
स्लाइडिंग गति≤ 2,5. [m/s] ≤ 5 [m/s] तेल से सना हुआ
Reibungswert **0.04 [µ] से 0.12 [µ] स्नेहन पर निर्भर करता है
तापमान तनाव– 40 [°C] से + 250 [°C]
अधिकतम PV-मान2.8 [N/mm² x m/s]
प्रतिशत संपर्क क्षेत्र > 75 [%]
आवास ØH7
माउंटिंगH9 के बाद बुशिंग आंतरिक-Ø
शाफ्ट सहिष्णुताf7 से h8
एक हैकम रखरखाव समग्र स्लाइडिंग बेयरिंग, लेकिन प्राथमिक स्नेहन आवश्यक है। तेल या ग्रीस स्नेहन संभव है। ठोस स्नेहक भंडारण के कारण, स्नेहन समाशोधन को न्यूनतम तक कम कर दिया जाता है!
कैप्शन
विशेष आयाम अनुरोध पर उपलब्ध हैं
