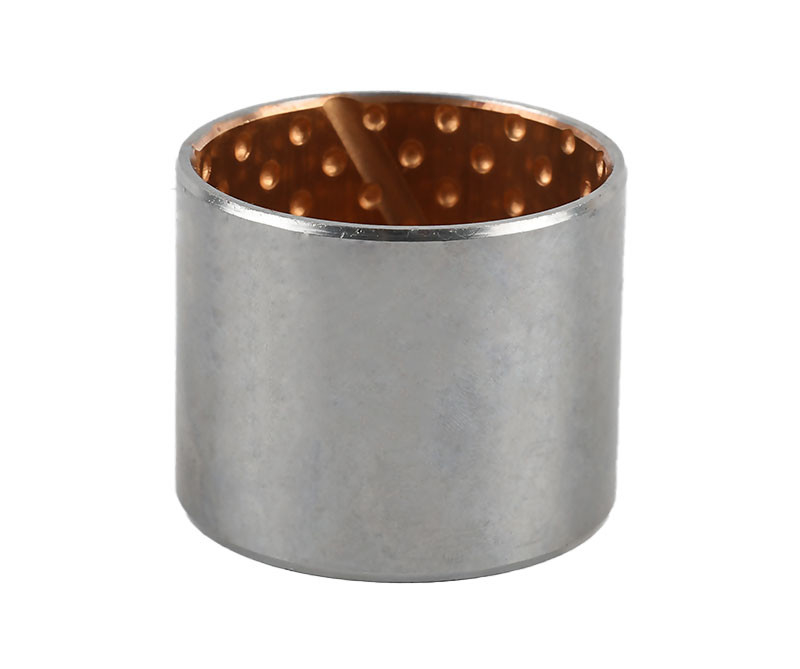

क्लच बेल्ट पल्ली द्विधातु बुशिंग एक महत्वपूर्ण घटक है जो क्लच और बेल्ट पल्ली प्रणालियों के कुशल संचालन में एक महत्वपूर्ण भूमिका निभाता है। दो धातुओं के संयोजन से बना है,बुशिंग बढ़ी हुई ताकत प्रदान करता है, पहनने के प्रतिरोध, और पारंपरिक एकल-धातु बुशिंग की तुलना में स्थायित्व।

इस बुशिंग का द्विधातु निर्माण आमतौर पर स्थायित्व और भार सहन करने की क्षमता के लिए स्टील या किसी अन्य कठोर धातु की एक बाहरी परत से बना होता है,जबकि आंतरिक परत बेहतर पहनने के प्रतिरोध और स्नेहन के लिए कांस्य या पीतल की तरह एक नरम धातु से बना हैसामग्री का यह संयोजन ब्यूशिंग को क्लच और बेल्ट पल्ली अनुप्रयोगों में होने वाले उच्च बलों और घर्षण का सामना करने की अनुमति देता है।

क्लच बेल्ट पल्ली द्विधातु बुशिंग को पल्ली प्रणाली में सटीक रूप से फिट करने के लिए डिज़ाइन किया गया है, जो घूर्णन घटकों के बीच एक चिकनी और विश्वसनीय इंटरफ़ेस प्रदान करता है।यह घर्षण और पहनने को कम करने में मदद करता है, क्लच और बेल्ट पल्ली प्रणाली का सुचारू संचालन सुनिश्चित करता है।

क्लच और बेल्ट पल्ली अनुप्रयोगों में एक द्विधातु बुशिंग का उपयोग सिस्टम के समग्र प्रदर्शन और विश्वसनीयता में काफी सुधार कर सकता है।यह बार-बार रखरखाव और मरम्मत की आवश्यकता को कम कर सकता है, जिसके परिणामस्वरूप कम परिचालन लागत और बेहतर अपटाइम होता है।

संक्षेप में, क्लच बेल्ट पुली द्विधातु बुशिंग एक आवश्यक घटक है जो क्लच और बेल्ट पुली प्रणालियों के लिए बढ़ी हुई ताकत, पहनने के प्रतिरोध और स्थायित्व प्रदान करता है।इसका द्विधातु निर्माण और सटीक फिटमेंट सिस्टम के सुचारू और विश्वसनीय संचालन को सुनिश्चित करता है.

द्विधातु बुशिंग विधानसभा, क्लच बेल्ट पुली बुशिंग

द्विधातु असरके साथ sintered स्टील से बना हैCuPb10Sn10 या CuSn6Zn6Pb3इस प्रकार के बुशिंग अपनेसर्वश्रेष्ठ प्रदर्शनइस उत्पाद रेंज में क्यू-लीड मिश्र धातु सामग्री से बने बुशिंग के बीच.यह मध्यम गति और उच्च प्रभाव स्थितियों के लिए सबसे उपयुक्त है.इसका अनुप्रयोग भारी शुल्क ट्रकों के संतुलन निलंबन सहित,बुलडोजरों के ट्रैक रोलरऑटो चेसिस आदि।

बेल्ट पुली, द्विधातु बुशिंग और असर के लिए सभी आकार और प्रकार के बुशिंग

टाइमिंग बेल्ट ट्रांसमिशन के लिए बुशिंग
वी-बेल्ट ट्रांसमिशन के लिए बुशिंग
राइट-एंगल गियरबॉक्स के लिए बुशिंग
फिक्सिंग तत्वों के लिए बुशिंग
युग्मन और टॉर्क लिमिटर के लिए बुशिंग
स्प्रोकट्स के लिए झाड़ू

असरों को H7 सहिष्णुता के साथ आवास में दबाया जाना है। स्लाइड असर का आंतरिक व्यास तब सहिष्णुता H9 को बनाए रखेगा।
Bimetal-Bushings JF800
सामग्री पट्टी लिपटे स्टील बुशिंग विभाजित कार्बन स्टील कांस्य मिश्र धातुCuSn10Pb10)
मिश्रित स्लाइडिंग असर, स्टील/कांस्य - स्नेहन जेब VSB-80 के साथ
तेल रहित JF800 द्विधातु धातु बुशिंग द्विधातु शीट लिपटे कांस्य मिश्र धातु बुशिंग / स्टील कांस्यCuSn10Pb10झाड़ी
स्टील + लीड कांस्य पाउडर

विशेषताएं

तेल स्नेहन अनुप्रयोगों के लिए एक सीसा कांस्य अस्तर असर सामग्री के साथ समर्थन स्टील खोल। इस सामग्री हैउच्च भार क्षमता और अच्छी थकान गुण. यह व्यापक रूप से मोटर वाहन अनुप्रयोगों जैसे कि कंप्रेसर, स्टीयरिंग गियर, पावर स्टीयरिंग, पेडल बीयरिंग, किंग-पिन झाड़ियों, टेलगेट पिवोट्स, मैकेनिकल हैंडलिंग और लिफ्टिंग उपकरण में उपयोग किया जाता है,हाइड्रोलिक मोटरकृषि मशीनरी आदि।

द्विधातु असर सीसा-टेन कांस्य मिश्र धातु से बना हैउच्च गुणवत्ता वाले कम कार्बन स्टील की पीठ,जो तांबे और इस्पात पट्टी में कई बार के बाद लुढ़का हुआ हैउच्च तापमान सिंटरिंग और घने रोलिंग.उत्पादसबसे मजबूत तांबा-लीड मिश्र धातुयह मध्यम गति और उच्च प्रभाव भार के तहत झाड़ियों और धक्का वाशर जैसे विभिन्न अनुप्रयोगों के लिए सबसे उपयुक्त है।


क्योंकि मैट्रिक्स के रूप में स्थिर हैकम कार्बनस्टील सामग्री, ताकि शाफ्ट आस्तीन के बाहरी व्यास की मशीनिंग सटीकता की गारंटी दी गई है, और उत्पाद को सीट छेद में लोड करने के बाद पेंच को तय करने की आवश्यकता नहीं है,हस्तक्षेप फिट पर भरोसा करने के लिए सर्कल से बाहर जाने की घटना को रोक सकते हैंआंतरिक सतह मिश्र धातु परत की रासायनिक संरचना का परिवर्तन विभिन्न असर दबाव, विभिन्न सेवा तापमान और विभिन्न स्लाइडिंग गति की आवश्यकताओं को पूरा कर सकता है।तेल नाली और तेल छेद अलग संरचना के साथ तेल जोड़ने के विभिन्न तरीकों की आवश्यकताओं को पूरा करने के लिए घर्षण सतह के उत्पादन में डिजाइन कर रहे हैं, शाफ्ट काटने से बचें और विभिन्न स्नेहन स्थितियों के अनुकूल हों।
व्यापक रूप से ऑटोमोबाइल इंजन, मोटरसाइकिल क्लच, हल्के औद्योगिक मशीनरी, निर्माण मशीनरी में प्रयोग किया जाता है।
मिश्र धातु परत सामग्रीCuPb10Sn10 या CuSn6Zn6Pb3

विशिष्ट विशेषताएं

उपयुक्तकम रफ्तार, भारी भार या रुक-रुक कर चलने की स्थिति में, स्नेहन तेल की फिल्म नहीं बन सकती है और न ही इसे बनाए रख सकती है;
कार्य वातावरण या यांत्रिक संरचना प्रतिबंधों के लिए उपयुक्त, तेल स्नेहन अवसरों की आपूर्ति करना मुश्किल है;
यह घूर्णन, घुमावदार, झुकाव, रैखिक और आंदोलन के अन्य रूपों के साथ-साथ बार-बार शुरू करने या उच्च भार के तहत शुरू करने की आवश्यकता वाले अवसरों के लिए उपयुक्त है।
उपयुक्तउच्च या निम्न तापमान पर काम, या बड़े अवसरों के वातावरण तापमान सीमा; अच्छा संक्षारण प्रतिरोध,समुद्र के पानी और अन्य संक्षारक माध्यमों जैसे रासायनिक तरल पदार्थों या गैसों में, साथ ही तलछट युक्त पानी या रेडियोधर्मी वातावरण में इस्तेमाल किया जा सकता है;
गैर-पानी अवशोषण, अच्छी आयामी स्थिरता, उच्च यांत्रिक शक्ति, अच्छी थर्मल चालकता;
असर एक पतली दीवार संरचना, हल्के वजन, छोटी मात्रा, कॉम्पैक्ट डिजाइन के लिए उपयुक्त है;
पारंपरिक तीन परत वाली कम्पोजिट सामग्री की तुलना में, स्थैतिक भार विशेषताएं, पहनने-प्रतिरोध, सेवा तापमान, आयामी स्थिरता,और इतने पर गैर वसा स्नेहन की स्थिति में बेहतर हैं;
तांबे से निर्मित स्व-चिकन सामग्री की तुलना में, यह छोटे कोण स्विंग की स्थिति में काम करने के लिए अधिक उपयुक्त है, और कीमत सस्ती है।

आवेदन का दायरा

विशिष्ट अनुप्रयोग
इस सामग्री का उपयोग मध्यम के नीचे करने के लिए सिफारिश की हैतेल या वसा स्नेहन के साथ गति और मध्यम भार की स्थितिइसका व्यापक रूप से मोटर रॉड के अंत, किंगपिन बुशिंग, अंडरवियर रोलर्स, निर्माण मशीनों के हाइड्रोलिक सिलेंडर रॉड आंखों और कृषि मशीनों के गोलाकार संयुक्त बीयरिंगों के लिए उपयोग किया जाता है।क्योंकि यह सामग्री सीसा के साथ है, कुछ कानूनों या विनियमों के अनुसार विशिष्ट भागों का उपयोग करने की अनुमति नहीं है।


उत्पादों को जल संरक्षण और जल विद्युत उद्योग में लागू किया जाता हैः हाइड्रोलिक मशीनरीः हाइड्रोलिक स्टील गेट के क्षैतिज समर्थन स्लाइड,हाइड्रोलिक लिफ्ट और क्लोजर मशीन का समर्थन असरहाइड्रोलिक टरबाइनः गाइड स्लैब शाफ्ट आस्तीन (ऊपरी गाइड, मध्य गाइड, निचले गाइड), पहिया शाफ्ट आस्तीन, पिन शाफ्ट आस्तीन (संलग्नक रॉड पिन,धक्का और खींचो रॉड पिन, रिले पिस्टन पिन), विरोधी पहनने रिंग प्लेट (थ्रस्ट रिंग), विरोधी पहनने ब्लॉक, नियंत्रण रिंगसाइड टाइल.
धातुकर्म उद्योग: डाई-कास्टिंग मशीन के असर, रोलिंग कटिंग कैंची (दोतरफा कैंची, स्केटबोर्ड पर निश्चित लंबाई वाले कैंची) आदि।
वाल्व उद्योगः तितली वाल्व, ग्लोब वाल्व आदि।
अन्यः खनन मशीनरी, पैकेजिंग मशीनरी, निर्माण मशीनरी, भारी मशीनरी, इंजेक्शन मोल्डिंग मशीन, ऑटोमोबाइल टायर मोल्ड, पवन टरबाइन, थर्मल पावर और अन्य उद्योग।

कृषि मशीन

चूंकि स्व-चिकन असर हैरखरखाव मुक्त और अच्छी घर्षण प्रतिरोध की विशेषताएंधूल और बाहरी परिस्थितियों में, यह व्यापक रूप से सिलेंडर में प्रयोग किया जाता है, संयंत्र हार्वेस्टर, प्लांटर, बॉलर, कुचल, ट्रैक्टर, जोड़ों के निलंबन प्रणाली,और अन्य भागों तेल या तेल फिल्म भागों के गठन के लिए मुश्किल नहीं हो सकता है.

• फोर्कलिफ्ट
• पैलेट ट्रक
• क्रेन
• उत्खनन मशीनें

तकनीकी डेटा

• लपेटा हुआ कम्पोजिट स्लाइडिंग असर
• कॉपर या टिन लेपित स्टील/ब्रांज
• कम रखरखाव
• स्नेहन जेब के साथ

गुण

• उच्च भार क्षमता और दोलन गति के साथ-साथ कठोर संचालन और तापमान भार के लिए। स्नेहक भंडारण के कारण लंबी अवधि के स्नेहन।

सामग्री

• समर्थन सामग्रीचीला तांबा-प्लेटेड / टिन-प्लेटेड
• स्लाइडिंग लेयरCuPb10Sn10

भौतिक गुण

• विशिष्ट भार क्षमता स्थिर≤ 250 [एन/मिमी2]
• विशिष्ट भार क्षमता गतिशील ≤ 140 [N/mm2]
• स्लाइडिंग गति ≤ 2,5. [m/s] ≤ 5 [m/s] तेल चिकनाई
• रिबंग्सवर्थ ** 0.04 [μ] से 0.12 [μ] तक, स्नेहन के आधार पर
• तापमान तनाव 40 [°C] से + 250 [°C]
• अधिकतम पीवी-मूल्य2.8 [N/mm2 x m/s]
• प्रतिशत संपर्क क्षेत्र > 75 [%]

सहिष्णुता विवरण

• आवास ØH7
• घुड़सवार होने के बाद आंतरिक-Ø को बुश करनाH9
• शाफ्ट सहिष्णुता f7 से h8

रखरखाव

• हैकम रखरखावमिश्रित स्लाइडिंग असर, लेकिन प्राथमिक स्नेहन आवश्यक है। तेल या वसा स्नेहन संभव है। ठोस स्नेहक भंडारण के कारण, स्नेहन क्लीयरेंस न्यूनतम तक कम हो जाते हैं!

कैप्शन

विशेष आयाम अनुरोध पर उपलब्ध हैं
