| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | ग्रेफाइट कांस्य बियरिंग्स |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | धातु-तेल-असर |

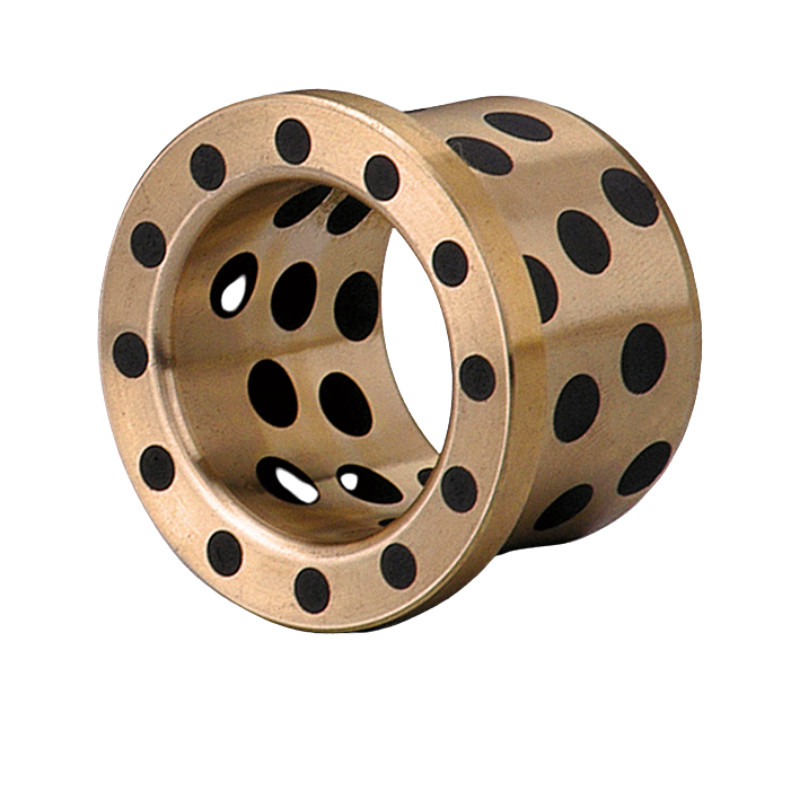

निकला हुआ किनारा, स्ट्रेट टाइप के साथ ग्रेफाइट-प्लग्ड ऑलस बुश, एक अद्वितीय और कुशल घटक है जिसे विभिन्न यांत्रिक प्रणालियों में उपयोग के लिए डिज़ाइन किया गया है। इसकी प्राथमिक सामग्री के रूप में ग्रेफाइट के साथ निर्मित, यह झाड़ी असाधारण पहनने के प्रतिरोध और स्थायित्व प्रदान करती है।
ग्रेफाइट, अपने प्राकृतिक स्नेहक गुणों के लिए जाना जाता है, बाहरी स्नेहन की आवश्यकता के बिना चिकनी संचालन सुनिश्चित करता है। यह सुविधा न केवल रखरखाव को सरल करती है, बल्कि झाड़ी के जीवनकाल को भी बढ़ाती है। Oilless डिज़ाइन यह भी वातावरण में उपयोग के लिए उपयुक्त बनाता है जहां तेल या स्नेहक संदूषण अस्वीकार्य है।
इस झाड़ी का सीधा प्रकार डिजाइन विभिन्न प्रणालियों में आसान स्थापना और एकीकरण के लिए अनुमति देता है। निकला हुआ किनारा अतिरिक्त स्थिरता और समर्थन प्रदान करता है, जो यांत्रिक विधानसभा के भीतर एक सुरक्षित फिट सुनिश्चित करता है।
इस ग्रेफाइट-प्लग्ड बुश की सटीक इंजीनियरिंग कंपन या आंदोलन के लिए किसी भी क्षमता को कम करते हुए, एक तंग और सुरक्षित फिट सुनिश्चित करती है। यह न केवल झाड़ी के प्रदर्शन को बढ़ाता है, बल्कि यांत्रिक प्रणाली की समग्र स्थिरता और विश्वसनीयता में भी योगदान देता है।
आप एक मौजूदा सिस्टम को अपग्रेड कर रहे हैं या एक नया डिजाइन कर रहे हैं, निकला हुआ किनारा, सीधे प्रकार के साथ ग्रेफाइट-प्लग किए गए oilless बुश, चिकनी और कुशल संचालन को प्राप्त करने के लिए एक बढ़िया विकल्प है। स्थायित्व, पहनने के प्रतिरोध, और oilless डिजाइन का इसका अनूठा संयोजन विभिन्न औद्योगिक अनुप्रयोगों के लिए इसे लागत प्रभावी और विश्वसनीय समाधान बनाता है।
ग्रेफाइट प्लग एलजी -2कांस्य बुश
ऑयल 500 सीरीज़ बीयरिंग में इंजीनियर सॉलिड स्नेहक प्लग के साथ उच्च गुणवत्ता वाले तांबे की मिश्र धातु-आधारित धातुओं को शामिल किया गया है। इन बीयरिंगों को आज के उपकरणों द्वारा मांग की गई विभिन्न प्रकार की आवेदन आवश्यकताओं को समायोजित करने के लिए डिज़ाइन किया गया है। रणनीतिक प्लग स्थान और प्लग यौगिकों का उपयोग करने वाले सटीक सहिष्णुता प्रदर्शन वितरण और स्नेहन-मुक्त सेवा सुनिश्चित करते हैं। यह असर शैली मानक इंच, मीट्रिक और मेड-टू-ऑर्डर आकारों में उपलब्ध है। 500 श्रृंखला बीयरिंग चरम तापमान सीमा और उच्च भार क्षमता प्रदर्शन प्रदान करते हैं। जर्नल स्टाइल बीयरिंग और फ्लैट वियर प्लेट में उपलब्ध है
ग्रेफाइट प्लग एलजी -2 कांस्य झाड़ी
ग्रेफाइट oilless झाड़ी/असर इंच का आकार 18 "आईडी x 26" ओड एक्स 18 "एल
असर के आईडी चेहरे पर ग्रेफाइट स्नेहन आपको उच्च ऑपरेटिंग तापमान पर और अनुप्रयोगों में पूरक स्नेहन की कमी वाले अनुप्रयोगों में लंबे समय तक असर जीवन प्राप्त करने में सक्षम करेगा। ग्रेफाइट को आईडी को कम करके पूरा किया जाता है और फिर ग्रेफाइट को अत्यधिक उच्च दबाव के तहत गुहाओं में दबाया जाता है।
निर्माता और आपूर्तिकर्ताग्रेफाइट भरा हुआ कांस्यझाड़ियों,ग्रेफाइट भरा हुआ पीतलप्लेटें,सहन करना, झाड़ी,बीयरिंग, झाड़ियों,वॉशर,वाशर,
हम अपने ग्राहकों के लिए बेहतरीन गुणवत्ता वाले oilless झाड़ी उत्पादों और सटीक बीयरिंग देने के लिए प्रतिबद्ध हैं
अभियांत्रिकी सेवाएँ
ऑयल #500 SPF oilless निकला हुआ किनारा बुश ग्रेफाइट प्लग के साथ
सामग्री
कांस्य मिश्र धातुCuzn25al5mn4fe3+ग्रेफाइट प्लग
विशेषताएँ
ऑयल 500 सीरीज़ बीयरिंग में इंजीनियर सॉलिड स्नेहक प्लग के साथ उच्च गुणवत्ता वाले तांबे मिश्र धातु आधारित धातुओं को शामिल किया गया है। इन बीयरिंगों को आज के उपकरणों द्वारा मांग की गई विभिन्न प्रकार की आवेदन आवश्यकताओं को समायोजित करने के लिए डिज़ाइन किया गया है। रणनीतिक प्लग स्थान और प्लग यौगिकों का उपयोग करने वाले सटीक सहिष्णुता प्रदर्शन वितरण और स्नेहन मुक्त सेवा सुनिश्चित करते हैं। यह असर शैली मानक इंच, मीट्रिक और ऑर्डर करने के लिए बनाई गई है। 500 श्रृंखला बीयरिंग चरम तापमान सीमा और उच्च भार क्षमता प्रदर्शन प्रदान करते हैं। जर्नल स्टाइल बीयरिंग और फ्लैट वियर प्लेट में उपलब्ध है।
अनुप्रयोग
1) हेवी ड्यूटी ट्रैक्टर और फार्म कार्यान्वयन उपकरण
2) खनन उपकरण
3) वानिकी उपकरण
4) मिक्सिंग टैंक ब्लेडशाफ्ट सपोर्ट
5) फाउंड्री, भट्ठी और स्टील उत्पादन उपकरण
6) एचवीएसी अनुप्रयोग
7) हैवी ड्यूटी कॉस्टर और व्हील सपोर्ट बीयरिंग
8) KILN KART लिबास ड्रायर एप्लिकेशन, और अन्य अनुप्रयोगों के लिए ...
झाड़ी का आकार:
स्व स्नेहन, उच्च शक्ति पीतल, cuzn25al या Eq, रखरखाव मुक्त असर और गाइड झाड़ियों, ठोस स्नेहक के साथ कांस्य
मद संख्या समतुल्य कोड आंतरिक ø
डीबाहरी ø
डीलंबाई
एलFlanged f टी JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 एंबेडेड सॉलिड स्नेहन बीयरिंग मीट्रिक निकला हुआ किनारा झाड़ियाँ झाड़ीदार झाड़ी, आत्म -चिकनाई मद संख्या समतुल्य कोड आंतरिक ø
डीबाहरी ø
डीलंबाई
एलFlanged f टी JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 एंबेडेड सॉलिड स्नेहन बीयरिंग मीट्रिक निकला हुआ किनारा झाड़ियाँ झाड़ीदार झाड़ी, आत्म -चिकनाई मद संख्या समतुल्य कोड आंतरिक ø
डीबाहरी ø
डीलंबाई
एलFlanged f टी JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10 आकार8 आईडी एक्स 12 ओड एक्स 12 लॉन्ग40 आईडी एक्स 50 ओड एक्स 30 लॉन्ग40 आईडी एक्स 50 ओड एक्स 40 टी/एल एक्स 65 एफ/डी एक्स 5 एफ/टी 100012.2 आईडी x 40 ओड एक्स 3 मोटी (फिक्सिंग छेद के साथ)सामग्री:- CUZN25AL5 + ग्रेफाइट
विशेष विवरण:
जेएफबीठोस-चिकनाई असर
*** मॉडल: JFB5540 Oillesss बुश असर
*** आकार: 55x65x40 मिमी
*** निकला हुआ किनारा ओडी (एफ): 80 मिमी
*** flangethickness: 5 मिमी
यदि आपको अन्य आकार की आवश्यकता है जो हमारे स्टोर में सूचीबद्ध नहीं हैं, तो कृपया हमें बताएं, हम आकार के अनुसार उत्पादन कर सकते हैं जैसा कि आपको आवश्यक है, अधिक मात्रा, सस्ती कीमत।
आधार सामग्री: CUZN24AL6MN4
आधार कठोरता: HB230 (HB270)
घर्षण कॉफ: <0.16
अस्थायी सीमा: 300 डिग्री सेल्सियस
गतिशील लोड सीमा: 100N/मिमी 2
लोड सीमा: एलएम/मिनट 25 एन/मिमी 2 के तहत
स्लाइडिंग वेग सीमा: सूखी 0.4m/s, तेल 5m/s
पीवी सीमा: 3.8n/मिमी *m/sसंरचना
ठोस चिकनाई एम्बेडेडधातु के साथ जैसे कांस्य, एम्बेडेड ग्रेफाइट और MOS2 इसके भीतर स्नेहक के रूप में। विशिष्ट तकनीक को खुद को लुब्रिकेट को मजबूती से एकीकृत करने के लिए अपनाया जाता है और इस बीच इसके भीतर समान रूप से डिस्ट्रीब्यूटेडस्पेस को छोड़ दिया जाता है ताकि स्नेहक एक पूरे के रूप में स्नेहक तेल या कुल मात्रा में 20 प्रतिशत से अधिक की मात्रा को अवशोषित कर सके।
संपत्ति और आवेदन
तेल के बिना या तेल की अपर्याप्तता के तहत काम करना, घर्षण गर्मी ड्राइव तेल और आंतरिक पक्ष के टोसुरफेस से स्नेहक ताकि घर्षण गुणांक को कम करने और पहनने के परिधान के प्रदर्शन में सुधार करने के लिए, उत्तराधिकारी मशीनों में उपयोग किया जाता है, मेटालोग्राफी, खनिज मशीनों, जहाजों, टर्बोजेरेटर्स, हाइड्रोलिक में स्टील रोलर्स
प्लास्टिक के लिए टर्बाइन और इंजेक्शन मोल्डिंग मशीनें।
निकला हुआ किनारा झाड़ी (SPF) आकार सूची
ठोस स्नेहक सादे बीयरिंग पहनने-प्रतिरोधी तांबे के मिश्र धातुओं से ठोस स्नेहक से बने आवेषण के साथ बनाए जाते हैं।
तेल 500sp1-SL1
एम्बेडेड ठोस स्नेहक के साथ उच्च शक्ति वाले पीतल बीयरिंग
धातु बियरिंग का व्यापक रूप से उपयोग किया गया है
ऑइल 500sp1 श्रृंखला उन्नत कास्टिंग तकनीक और एम्बेडेड ठोस स्नेहक के साथ बनाए गए हाईस्ट्रेथ ब्रास मिश्र धातु के ठिकानों से बना स्व-चिकनाई बीयरिंग हैं। उन्हें उपयोग की शर्तों के अनुसार विभिन्न प्रकार के ठोस स्नेहक के साथ जोड़ा जा सकता है।
सेवा सीमा स्नेहन की स्थिति सूखा आवधिक स्नेहन सेवा तापमान सीमा
(℃)-40 ～+300 -40 ～+150 स्वीकार्य अधिकतम। संपर्क दबाव: पी
(एन/एमएम 2)29 29 स्वीकार्य अधिकतम। वेग: वी
(एमएस)0.50 1.00 स्वीकार्य अधिकतम। पीवी मूल्य
(N/mm2 ・ m/s)1.65 3.25
ग्रेफाइट और एडिटिव्स पर आधारित ठोस स्नेहक, आदर्श रूप से सामान्य उपयोग और सामान्य वायुमंडल के लिए अनुकूल है।
उन अनुप्रयोगों के लिए जिनमें बीयरिंग पानी या समुद्री जल के संपर्क में हैं, MOS2 और साथ ही अन्य एडिटिव्स के आधार पर एक विशेष ठोस स्नेहक है।
| सामग्री संक्षिप्त नाम | |||||
| मूलभूत सामग्री | विशेष पीतल | रोटगु (आरजी 7) | एल्यूमीनियमब्रोन्ज़ (Cual10ni) | कांस्य (GBZ 12) | |
| Cuzn25al5mn4fe3 | CUSN5PB5ZN5 | Cual10ni5fe5 | CUSN12 | ||
| जायज़ असर भार |
N/mm2 | 100 | 60 | 50 | 70 |
| अधिकतम। स्लाइडिंग गति |
एमएस | 0,25 | 0,17 | 0,33 | 0,17 |
| अधिकतम। पीवी | N/mm2*m/s | 3,3 | 1,0 | 1,0 | 1,3 |
| घनत्व | जी/सेमी 3 | 8.0 | 8.8 | 7.8 | 8.8 |
| कठोरता | मॉडिफ़ाइड अमेरिकन प्लान | > 210 | > 70 | > 150 | > 80 |
| तन्यता | N/mm2 | > 750 | > 200 | > 500 | > 360 |
| खिंचाव सीमा | N/mm2 | > 450 | > 90 | > 260 | > 150 |
| छानना | % | > 12 | > 15 | > 10 | > 8 |
थर्मल विस्तार का गुणांक |
θ | 19 * 10 -6 के -1 | 18 * 10 -6 के -1 | 16 * 10 -6 के -1 | 18 * 10 -6 के -1 |
| तापमान की रेंज | ° C | -40 से +300 | -40 से +400 | -40 से +400 | -40 से +400 |
| घर्षण के गुणांक | μ | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 | 0,03-0,20 |
सभी प्रकार के स्लाइडिंग तत्वों को अनुरोध पर आपूर्ति या उत्पादित किया जा सकता है।
अधिक जानकारी के लिए हमसे संपर्क करें।
