ठोस स्नेहक के साथ सीएएम वी गाइड प्लग्ड ग्राफाइट स्लाइड लेयरिंग प्लेट्स को विभिन्न औद्योगिक अनुप्रयोगों में असाधारण पहनने के प्रतिरोध और चिकनी स्लाइडिंग प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।
असर प्लेट उच्च गुणवत्ता वाली ग्रेफाइट सामग्री से निर्मित हैं, जो अपने उत्कृष्ट स्नेहन गुणों और उच्च तापमान और दबाव का सामना करने की क्षमता के लिए प्रसिद्ध है।असर प्लेटों में एकीकृत ठोस स्नेहक उनके प्रदर्शन को और बढ़ाता है, चिकनी और कुशल संचालन सुनिश्चित करते हुए घर्षण और पहनने को कम करता है।
इन असर प्लेटों का सीएएम वी गाइड डिजाइन सटीक संरेखण और स्थिर मार्गदर्शन की अनुमति देता है, जो सटीक और विश्वसनीय आंदोलन सुनिश्चित करता है।प्लग सुविधा अतिरिक्त स्थायित्व जोड़ता है और मलबे या प्रदूषकों को असर प्रणाली में प्रवेश करने से रोकता है, जिससे इसका जीवनकाल बढ़ जाता है।
ये असर प्लेटें मशीनरी, कन्वेयर और अन्य भारी शुल्क अनुप्रयोगों सहित औद्योगिक उपकरणों की एक विस्तृत श्रृंखला में उपयोग के लिए उपयुक्त हैं।उनके ठोस स्नेहक गुण उन्हें विशेष रूप से उन वातावरणों के लिए उपयुक्त बनाते हैं जहां नियमित स्नेहन चुनौतीपूर्ण या अव्यवहारिक है.
सारांश में, ठोस स्नेहक के साथ सीएएम वी गाइड प्लग्ड ग्रेफाइट स्लाइड लेयरिंग प्लेट औद्योगिक स्लाइडिंग अनुप्रयोगों के लिए एक विश्वसनीय और कुशल समाधान प्रदान करती है,उत्कृष्ट पहनने के प्रतिरोध और चिकनी स्लाइडिंग प्रदर्शन प्रदान करना.

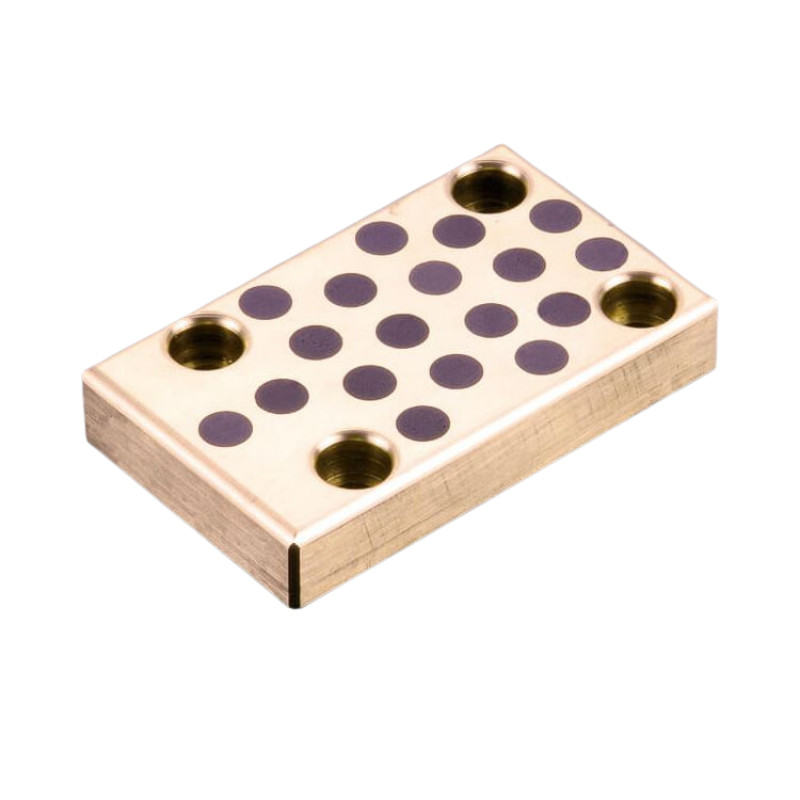

सीएएम वी गाइड तेल मुक्त स्लाइडिंग भाग. दो पक्षों से बना हैः कैम बॉटम गाइड प्लेट और कैम बॉटम स्लाइड प्लेट.
कांस्य वी गाइड 25CGW: तांबा मिश्र धातु + तेल मुक्त))) ठोस स्नेहक
स्टील गाइड 25CGI: S45C (55HRC~)
मॉडल
25CGW/25CGI
निर्माता का कोड
CGW/CGI/CBSP/CBS
तेल मुक्त स्लाइड प्लेटों को उपयुक्त स्थानों पर एक विशेष ठोस स्नेहक को शामिल करके निर्मित किया जाता है।सिंटर मिश्र धातु एक विशेष मिश्र धातु है जिसमें ठोस स्नेहक और छिद्रों से भरे स्नेहक वसा का समान वितरण होता हैधातु आधार सामग्री भार को सहन करती है जबकि निर्मित ठोस स्नेहक स्नेहन प्रदान करता है, जिसके परिणामस्वरूप कठोर परिस्थितियों में भी बेहतर तेल-मुक्त स्थायित्व होता है।
| संरचना और गुण | ||||||||||||||||
| डीजी | डीआईएन | सामग्री नहीं. डिलीवरी फॉर्म1) |
पदनाम | एएसटीएम मानक | आनुपातिक भार | भौतिक गुण (न्यूनतम) | ||||||||||
| मानक | मिश्र धातु नहीं. |
डीआईएन | एएसटीएम | घनत्व | 0.2% तनाव |
खिंचाव शक्ति |
तनाव | इमोडुलस | कठोरता | आवेदन | ||||||
| प्रतीक | ρ | δy | δT | |||||||||||||
| इकाई | % | % | जी/सेमी3 | एमपीए | एमपीए | % | एमपीए | एचबी | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | क्यु 81 - 85 Sn 6 - 8 Zn 3 - 5 पीबी 5 - 7 अनुमेय अधिकतम भाग Ni 2.0 एसबी 0.3 |
क्यु 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 पीबी 6 - 8 नि 1 एसबी 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | मानक सामग्री के लिए अधिकतर आवेदन अन्तर्राष्ट्रीय मानक |
||
| 2.1090.03 | CuSn7ZnPb | बी 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | बी 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यु 84 - 87 Sn 11 - 13 पीबी 1 - 2 अनुमेय Ni 0.8 - 15 अधिकतम भाग Ni 2.0 एसबी 0.2 पी 0.2 |
क्यु 85 - 88 Sn 10 - 12 पीबी १-१5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | उच्च के लिए सामग्री भार और/या संक्षारण तनाव आक्रमण अंतर्राष्ट्रीय केवल आंशिक रूप से मानक |
|||
| 2.1061.03 | CuSn12Pb | अभी तक मानकीकृत नहीं | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | बी 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 अल 8.5 - 11.0 Ni 4.0 - 65 फे 3.5 - 55 अनुमेय अधिकतम भाग एमएन 3.3 |
कम से कम 78 अल 10-115 Ni 3 - 55 फे 3 - 5 अधिकतम 3 मिनट।5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | सामग्री के लिए अत्यधिक भार और/या उच्च क्षयकारी वातावरण अन्तर्राष्ट्रीय मानक |
||
| 2.0975.02 | CuAl10Ni | बी 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | बी 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | बी 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | क्यू 60 - 67 अल 3 - 7 फे 1.5 - 4 एमएन 2.5 - 5 Zn आराम अनुमेय अधिकतम भाग अधिकतम 3 |
क्यू 60 - 66 अल 5 - 7.5 फे 2 - 4 एमएन 2.5 - 5 Zn 22 - 28 अधिकतम 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | सामग्री के लिए उच्चतम भार बिना संक्षारक हमला। अन्तर्राष्ट्रीय आंशिक मानक एक बड़ा विस्तार |
||
| 2.0598.02 | CuZn25Al5 | बी 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | बी 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 84 - 88 Sn 11 - 13 पीबी 1 Ni 2.0 एसबी 0.2 पी 0.2 |
क्यु 85 - 88 Sn 10 - 12 पीबी १-१5 Ni 0.8 - 15 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | सामग्री के साथ अच्छा पहनने प्रतिरोध- क्षरण और समुद्री जल प्रतिरोधी अन्तर्राष्ट्रीय आंशिक मानक |
|||
| 2.1052.03 | CuSn12 | अभी तक मानकीकृत नहीं | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | अभी तक मानकीकृत नहीं | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) वितरण प्रपत्र: .01 = रेत काटना .02 = गुरुत्वाकर्षण कास्टिंग .03 = केन्द्रापसारक कास्टिंग .04 = निरंतर कास्टिंग | ||||||||||||||||
तकनीकी डेटा
| ग्रेड | जेडीबी-10 | जेडीबी-20 | जेडीबी-30 | जेडीबी-40 | जेडीबी-50 |
| सामग्री | CuZn25Al5 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | HT250 | CuSn12 |
| घनत्व | 8 | 8.9 | 7.8 | 7.35 | 8.9 |
| कठोरता | ≥210 | ≥ 70 | ≥ 150 | ≥ 160 | ≥75 |
| तन्य शक्ति | ≥750 | ≥ 250 | ≥500 | ≥ 150 | ≥270 |
| उपज शक्ति | ≥ 450 | ≥ 90 | ≥260 | ≥ 150 | |
| लम्बाई | ≥12 | ≥13 | ≥10 | ≥12 | ≥5 |
| रैखिक विस्तार गुणांक | 1.9×10-5/°C | 1.8×10-5/°C | 1.6×10-5/°C | 0.8×10-5/°C | 1.8×10-5/°C |
| मैक्स.टेंप. | -40~+300°C | -40~+400°C | -40~+400°C | -40~+150°C | -40~+400°C |
| अधिकतम गतिशील भार | 100 | 60 | 50 | 70 | 70 |
| अधिकतम.गति (सूखी) | 15 | 10 | 20 | 0.15 | 10 |
| N/mm2*m/s ((चिकन) | 200 | 60 | 60 | 0.8 | 80 |
| संपीड़न विकृति | < 0.01 मिमी | < 0.05 मिमी | < 0.04 मिमी | < 0.05 मिमी |
1तेल मुक्त स्लाइड प्लेटें उन स्थानों पर सबसे प्रभावी होती हैं जहां स्नेहक की निरंतर आपूर्ति की आवश्यकता होती है, लगातार या लगातार स्टार्ट और स्टॉप आंदोलनों की आवश्यकता होती है और तेल फिल्म का गठन मुश्किल होता है।
2चूंकि तेल मुक्त स्लाइड प्लेटों का उपयोग तेल मुक्त परिस्थितियों में किया जाता है, इसलिए स्नेहन उपकरण की आवश्यकता नहीं है।इससे संयोजन का समय कम हो जाता है और हाइड्रोकार्बन से प्रदूषण और अन्य समस्याओं से बचकर पर्यावरण स्वच्छ हो जाता है.
3तेल मुक्त स्लाइड प्लेटों में अति उत्तम दौरे प्रतिरोध होता है।
सामग्री: C86300 कांस्यओइल फ्री स्लाइड प्लेट्स(पहले इस्तेमाल किया तांबा मिश्र धातु JIS, HBSC4) विशेष ठोस स्नेहक। अधिक कुशल उपयोग के लिए प्रारंभिक स्नेहन की सिफारिश की है। तांबा मिश्र धातु से बने तेल मुक्त स्लाइडिंग प्लेट
CuSn7Zn4Pb7 ((GB/T 1176-1987) = G-CuSn 7 ZnPb ((DIN) = C93200 ((SAE660 RG7) रासायनिक संरचना की गुणवत्ता/% |
|||||||||
| कु | Sn | अल | फे | एमएन | नि | पीबी | हाँ | पी | Zn |
| 81.0-85.0 | 6.3-7.5 | 0.01 | 0.2 | - | 1 | 6.0-8.0 | 0.01 | 1.5 | 2.0-4.0 |
| तन्यता शक्ति ((Mpa) | उपज शक्ति ((Mpa) | लचीलापन% | कठोरता (HB) |
| 241 | 138 | 10 | 65 |
| 25CGW | 35 | 75 | 24 | 15 | 30 | 45 | - | 2 | 8 | 15 | 15 | 15 | 4 | 11 | 9 | 14 |
| 100 | 20 | 40 | 60 | 20 | ||||||||||||
| 125 | 85 | 45 | ||||||||||||||
| 150 | 110 | 70 | ||||||||||||||
| 50 | 75 | 31 | 15 | 30 | 45 | - | 2 | 10 | 15 | 18 | 15 | 8 | 13 | 11 | 17.5 | |
| 100 | 20 | 40 | 60 | 20 | ||||||||||||
| 125 | 25 | 50 | 75 | 25 | ||||||||||||
| 150 | 25 | 50 | 100 | 50 | ||||||||||||
| 65 | 100 | 35 | 20 | 40 | 60 | - | 2 | 10 | 20 | 18 | 15 | 8 | 10 | 11 | 17.5 | |
| 150 | 25 | 50 | - | 50 | 3 | 50 | ||||||||||
| 200 | 4 | 100 | ||||||||||||||
| 250 | 5 | 150 | ||||||||||||||
| 300 | 6 | 200 |
| 25सीजीआई | 35 | 75 | 20 | 15 | 30 | 45 | - | 2 | 8 | 15 | 17 | 4 | 9 | 14 | 35 |
| 100 | 20 | 40 | 60 | 20 | |||||||||||
| 125 | 85 | 45 | |||||||||||||
| 150 | 110 | 70 | |||||||||||||
| 50 | 75 | 32 | 15 | 30 | 45 | - | 2 | 10 | 15 | 29 | 10 | 11 | 17.5 | 50 | |
| 100 | 20 | 40 | 60 | 20 | |||||||||||
| 125 | 25 | 50 | 75 | 25 | |||||||||||
| 150 | 100 | 50 | |||||||||||||
| 65 | 100 | 47 | 20 | 40 | 60 | - | 2 | 10 | 20 | 44 | 20 | 11 | 17.5 | 65 | |
| 150 | 25 | 50 | - | 50 | 3 | 50 | |||||||||
| 200 | 4 | 100 | |||||||||||||
| 250 | 5 | 150 | |||||||||||||
| 300 | 6 | 200 |
इस प्रकार के तेल मुक्त स्लाइड प्लेटों को सूखे, उच्च तापमान, उच्च दबाव, संक्षारक, पानी या अन्य रासायनिक वातावरण में लागू किया जा सकता है जब तेल को पेश करना संभव नहीं है।यह व्यापक रूप से मोटर वाहन उत्पाद लाइन में प्रयोग किया जाता है, जल इंजीनियरिंग, बांध गेट, प्लास्टिक उद्योग, बाद की कास्टिंग मशीनें, धातु उद्योग में इस्पात रोलर्स, खनिज मशीनें, जहाज, टर्बो जनरेटर, हाइड्रोलिक टर्बाइन,और इंजेक्शन मोल्डिंग मशीनें.

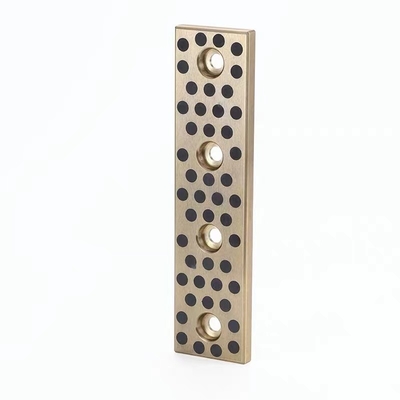

वीएसबी-50पी स्लाइडिंग ब्लॉक सामग्री विशेष ठोस स्नेहक एम्बेडेड के साथ मजबूत कास्ट कांस्य आधारित धातु से बना है। आधार धातु उच्च भार का सामना करती है और ठोस स्नेहक आत्म स्नेहन प्रदान करते हैं।यह बेयरिंग कम गति पर अत्यधिक उच्च/निम्न तापमान की स्थितियों में पूर्व स्नेहन के बिना उत्कृष्ट प्रदर्शन प्रदर्शित करती हैयह सामग्री विशेष रूप से उच्च भार के लिए एक रखरखाव मुक्त असर समाधान प्रदान करती है, जो आंतरायिक दोलन गति के साथ होती है।
