| ब्रांड नाम: | viiplus |
| मॉडल संख्या: | स्व-चिकनाई असर |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | According to product specifications |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | उत्पादन क्षमता बड़ी मात्रा में आपूर्ति की जा सकती है |
अपने बीयरिंग आवेदन पर बुशिंग प्रदर्शन देखें
विभिन्न प्रकार केझाड़ी स्नेहनझाड़ीअब मीट्रिक और शाही में उपलब्ध है. अपने सभी असर आकार और बुशिंग प्रकार के लिए हमें यात्राMB6530: 65X70X30MMझाड़ीमीट्रिक।

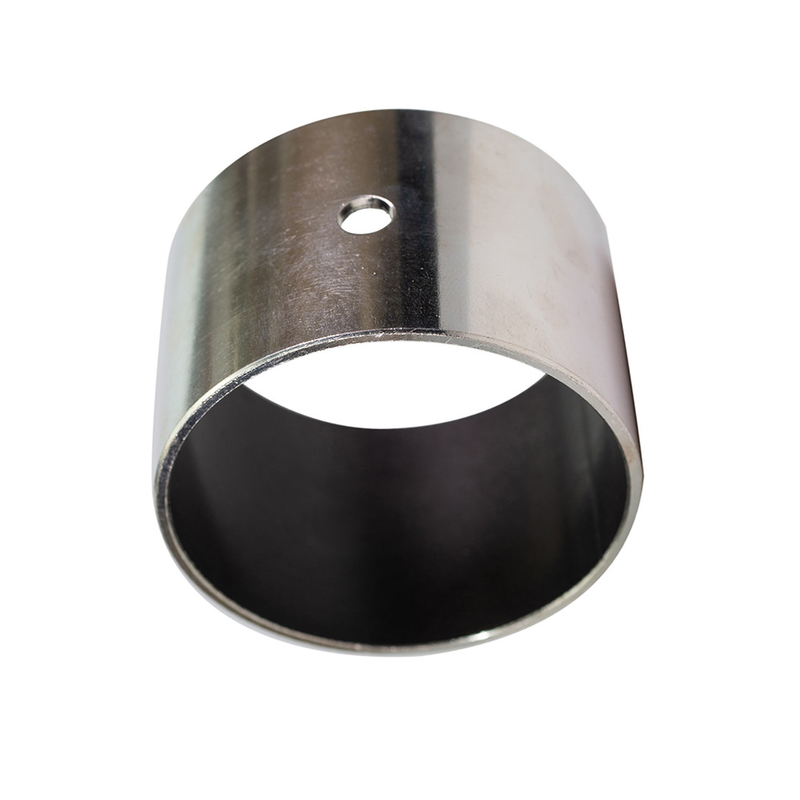

एमबी 6530 स्प्लिट बुश लेयरिंग के लिए विनिर्देश - प्रकार |
|
| संदर्भ | एमबी 6530 |
| ब्रांड | BR |
| अंदर का व्यास | 65 मिमी |
| बाहरी व्यास | 70 मिमी |
| चौड़ाई | 30 मिमी |
| प्रकार | असर |
| वजन (किग्रा) | 0.0001 |
एमबी 6530 स्प्लिट बुश लेयरिंग के लिए स्कीमा - प्रकार |
|
| बी | 30 मिमी |
| D | 70 मिमी |
| d1 | 65 मिमी |

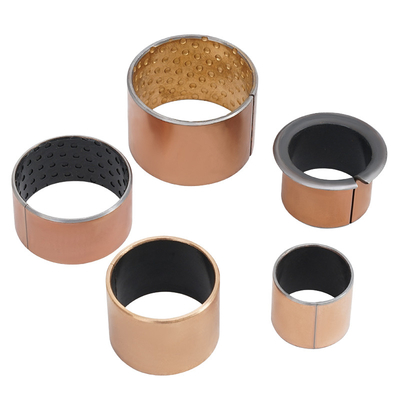

MB6530ग्लेशियर शैली का स्प्लिट असरझाड़ी.तेल मुक्त बुशिंग - बहु-स्तर LFपीटीएफई-लेपित की पीटीएफई रेंजलपेटा हुआअसर सूखे चलने, कम घर्षण, कम पहनने के अनुप्रयोगों के लिए उपयुक्त हैं।
की अनूठी बहुमुखी प्रतिभा को मिलाकरपीटीएफईविनिर्माण की लचीलापन के साथ सामग्री. आज हमसे संपर्क करें. अनुसंधान, डिजाइन और उत्पादन लागत में आपका समय और धन बचाता है. निः शुल्क डिजाइन सहायता. गुणवत्ता बुशिंग और बीयरिंग.कस्टम स्व-चिकन लेयरिंग समाधान.
बस्टिंग, या सादा बीयरिंग, चलती सतहों के बीच स्लाइडिंग गति के साथ काम करते हैं। बस्टिंग को घूर्णन गति और लागू भार के आधार पर चुना जाता है।अधिकांश बुशिंग को काम करने के लिए अतिरिक्त स्नेहन की आवश्यकता नहीं होती है.

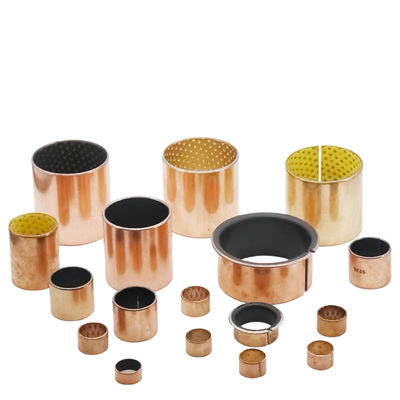

स्व-चिकन पीटीएफई कांस्य मिश्रित बुशिंग में पीटीएफई की एक परत होती है जो भूरी पट्टी पर सिंटर की जाती है। ये बुशिंग संक्षारण प्रतिरोधी होती हैं और इसके लिए उपयुक्त होती हैंउच्च तापमानऐसे अनुप्रयोग जो तेल के उपयोग के बिना किए जा सकते हैं और लंबे कार्य चक्रों की आवश्यकता होती है।
इस प्रकार के स्व-चिकित्सीय असर का उपयोग रेडियल या अक्षीय दिशा में विशेष रूप से इस्पात और सीमेंट उद्योगों में किया जाता है।स्व-चिकित्सीय पीटीएफई-कांस्य कम्पोजिट बुशिंग का उपयोग पैनलों में पुल समर्थन के रूप में किया जा सकता है, क्योंकि आंतरिक सतह पर मोटी स्लाइडिंग परत 140 N / mm2 तक के भार का सामना कर सकती है।
1. पीटीएफई/पीबी 0.01 ~ 0.03 मिमी मिश्रण, एक उत्कृष्ट प्रारंभिक हस्तांतरण फिल्म प्रदान करता है, जो प्रभावी रूप से सॉकेट असेंबली की संपर्क सतह को कवर करता है, एक ऑक्साइड प्रकार ठोस स्नेहक फिल्म का गठन करता है।
2. सिंटर किए गए कांस्य पाउडर 0.20-0.35 मिमी, बुशिंग सतह से दूर अधिकतम थर्मल चालकता प्रदान करता है, यह पीटीएफई-लीड मिश्रण के लिए एक जलाशय के रूप में भी कार्य करता है।
3. कांस्य ब्रैकेट, असाधारण रूप से उच्च भार क्षमता, उत्कृष्ट गर्मी अपव्यय देता है. बहुत अच्छा संक्षारण प्रतिरोध है.
| समर्थन मेटरेल | कांस्य टिन लेपित0.7-2.3mm |
| मध्यवर्ती परत | सिंटरित कांस्य0.2-0.3 मिमी |
| स्लाइडिंग लेयर | 0.01-0.03 मिमी |
| लचीलापन | 140 N/mm2 |
| तापमान सीमा | -195°C +300°C |
| स्लाइडिंग गति सीमा | 5 मी/सेकंड |
| घर्षण गुणांक | 0.03-018 |
| सीमा मान (सूखा) | 4.3 N/mm2 × m/s |
| सीमा मान (तेल) | 50 N/mm2 × m/s |
कम्पोजिट प्लेन लेयरिंग सूखे प्रकार के कम्पोजिट प्लेन लेयरिंग मुख्य रूप से लेयरिंग असेंबली में उपयोग किए जाते हैं जहां भारी भार ले जाने की आवश्यकता होती है और जहां घूर्णन या दोलन आंदोलन अपेक्षाकृत धीमे होते हैं।

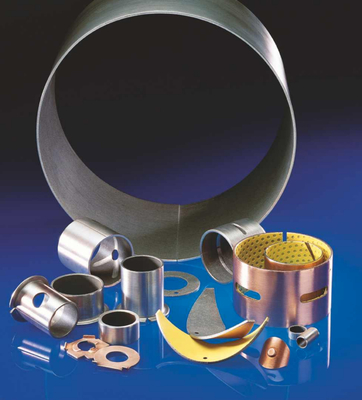

स्व-चिकित्सीय मानक आयामों में उपलब्ध असर के रूप
स्व-चिकित्सीय स्व-चिकित्सीय ढोवों के आकारः विशेष आयामों में मानक ढोवों, धक्का ढोवों, फ्लैंग्स के साथ धक्का ढोवों, अर्ध-लियरों, स्टैम्पिंग या गहरी ड्राइंग द्वारा प्राप्त विशेष आकारों,अनुकूलित असर डिजाइन.
| परिचालन प्रदर्शन | |
| सूखी | बहुत अच्छा |
| तेल से चिकनाई | अच्छा |
| वसा युक्त तेल | उचित |
| पानी से चिकनाई | अच्छा |
| प्रक्रिया द्रव स्नेहन | उचित |
| सामान्य | इकाई | मूल्य | |
| अधिकतम भार, पी | स्थिर | एन/एमएम2 | 140 |
| गतिशील | एन/एमएम2 | 140 | |
| परिचालन तापमान | मिन | °C | -200 |
| अधिकतम | °C | 280 | |
| रैखिक थर्मल विस्तार गुणांक | सतह के समानांतर | 10-6/K | 18 |
| सतह पर सामान्य | |||
| 10-6/K | 36 |
| सूखा | ||
| अधिकतम स्लाइडिंग गति, यू | m/s | 2.5 |
| अधिकतम पीयू कारक | N/mm2 x m/s | 1.8 |
| घर्षण गुणांक | 00.02 - 0.25 * |
| तेल लुब्रिकेटेड | ||
| अधिकतम स्लाइडिंग गति, यू | m/s | 5 |
| अधिकतम पीयू कारक | N/mm2 x m/s | 5 |
| घर्षण गुणांक | 0.02 - 0.12 |
| सिफारिशें | |||
| शाफ्ट की सतह की कठोरता, Ra | सूखी | μm | 0.3-0.5 |
| चिपका हुआ | μm | ≤ 0.05 - 0.4 * | |
| शाफ्ट की सतह की कठोरता | स्वीकार्य, बढ़ी हुई असर जीवन > 200 HB | ||
* परिचालन स्थितियों के आधार पर
इस प्रकार के बीयरिंग का प्रयोग विशेष रूप से इस्पात और सीमेंट उद्योगों में रेडियल या अक्षीय रूप से किया जाता है।
औद्योगिक: एयरोस्पेस, कृषि उपकरण, निर्माण उपकरण, सामग्री हैंडलिंग उपकरण, मोल्डिंग मशीनें - धातु, प्लास्टिक और रबर; कार्यालय उपकरण, चिकित्सा और वैज्ञानिक उपकरण,पैकेजिंग उपकरण, वायवीय और हाइड्रोलिक उपकरण सिलेंडर, पंप और मोटर, रेलवे और ट्राम, कपड़ा मशीन, वाल्व, आदि।
अन्य: समुद्री और अपतटीय उपकरण, पानी या बाहरी वातावरण में अन्य अनुप्रयोग
यह विशेष रूप से उच्च रासायनिक प्रतिरोध आवश्यकताओं के लिए स्नेहक के साथ या बिना लंबे जीवन और समस्या मुक्त प्रदर्शन के मांग वाले मानदंडों को पूरा कर सकता है।
कांस्य समर्थित पीटीएफई बुशिंग का उपयोग स्टील धातु विज्ञान में बाद की कास्टिंग मशीनों के रोलर ग्रूव बुशिंग, कंक्रीट इंजेक्शन पंप और कंक्रीट के लिए पेंच कन्वेयर जैसे अनुप्रयोगों में व्यापक रूप से किया जाता है।वे भी स्टील आवास से बने या दोनों रेडियल और अक्षीय दिशाओं में स्थानांतरित कर सकते हैं कि flanged बुशिंग में बदल दिया जा सकता है हो सकता है.
कांस्य समर्थित पीटीएफई बुशिंग विशेष रूप से उच्च तापमान वातावरण के लिए उपयुक्त है जहां कोई तेल कुशल नहीं है और मशीन को लगातार दीर्घकालिक परिस्थितियों में काम करना चाहिए।
