| ब्रांड नाम: | Viiplus |
| मॉडल संख्या: | वॉशर पोम लीड फ्री |
| एमओक्यू: | ऑर्डर करने के लिए बने कांस्य प्रेसिजन वियर प्लेट्स और लुब्रिकेटिंग पार्ट्स |
| कीमत: | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
| भुगतान की शर्तें: | अग्रिम में टीटी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | कांस्य आस्तीन झाड़ियों, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातु स्व स्नेहन झाड़ियों, कच् |

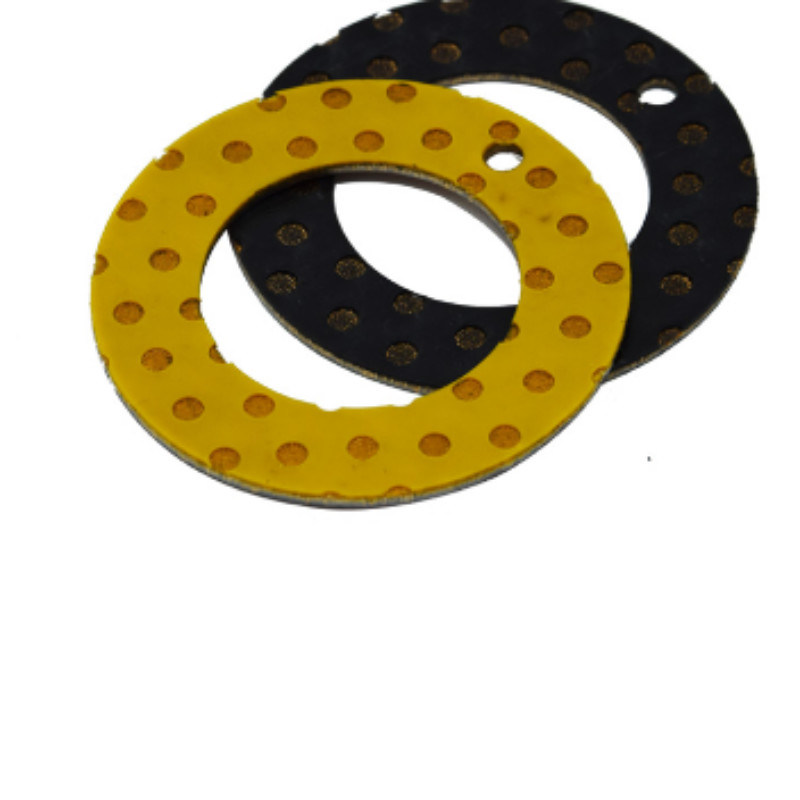

DTX-D1 वाशर थ्रस्ट POM बुशिंग, टिन या तांबे के साथ उपलब्ध है,उच्च जोर भार का सामना करने और विभिन्न औद्योगिक अनुप्रयोगों में सुचारू संचालन प्रदान करने के लिए डिज़ाइन किया गया एक सटीक निर्मित घटक है.
पीओएम (पॉलीऑक्सीमेथिलीन) से निर्मित, यह बुशिंग उत्कृष्ट यांत्रिक गुण प्रदान करता है, जिसमें उच्च कठोरता, कम घर्षण और अच्छा पहनने का प्रतिरोध शामिल है।पीओएम सामग्री अच्छी रासायनिक स्थिरता भी प्रदर्शित करती है, जिससे इसे विभिन्न प्रकार के वातावरण में उपयोग के लिए उपयुक्त बनाया जा सकता है।
बुशिंग का थ्रस्ट वॉशर डिजाइन इसे भार को समान रूप से वितरित करने की अनुमति देता है, तनाव एकाग्रता को कम करता है और घटक के जीवनकाल को बढ़ाता है।टिन या तांबे का आवरण अतिरिक्त सुरक्षा प्रदान करता है, संक्षारण प्रतिरोध को बढ़ाता है और स्थायित्व में और सुधार करता है।
डीटीएक्स-डी1 बुशिंग अत्यधिक अनुकूलन योग्य है, जो विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए आकार, आकार और प्लेटिंग सामग्री में भिन्नता की अनुमति देता है।यह लचीलापन यह सुनिश्चित करता है कि बुशिंग को विभिन्न यांत्रिक प्रणालियों में निर्बाध रूप से एकीकृत किया जा सकता है, अधिकतम प्रदर्शन और विश्वसनीयता प्रदान करता है।
संक्षेप में, टिन या कॉपर प्लेटिंग के साथ डीटीएक्स-डी 1 वॉशर थ्रस्ट पीओएम बुशिंग एक मजबूत और विश्वसनीय घटक है जो औद्योगिक अनुप्रयोगों में असाधारण प्रदर्शन और स्थायित्व प्रदान करता है।इसकी सटीकता विनिर्माण और अनुकूलन डिजाइन इसे उच्च जोर भार को संभालने और सुचारू संचालन सुनिश्चित करने के लिए एक विश्वसनीय विकल्प बनाते हैं.

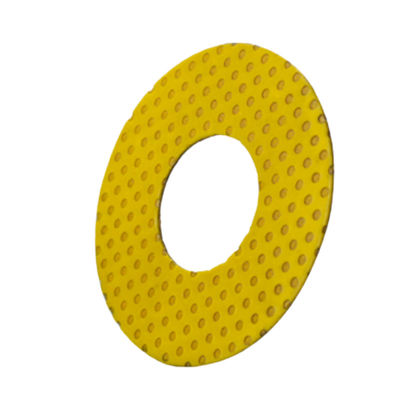

सामग्री :- POM (ID पीला छिद्रित)
पोम बुशिंग
थ्रस्ट वाशर के निर्माता और आपूर्तिकर्ता। हमारे उत्पाद रेंज में स्व-चिकन स्लाइडिंग बीयरिंग और तामचीनी पट्टियाँ भी शामिल हैं।
DTX-D1 वाशर गस्केट वाशर बीयरिंग और वाशर घूर्णी और दोलन आंदोलनों के लिए उपयुक्त हैं, कम पहनने के कारण कम रखरखाव की आवश्यकता है, किनारे के भार के लिए कम संवेदनशीलता,पानी को अवशोषित नहीं करते और इसलिए सूज नहीं जाते, अच्छा डम्पिंग व्यवहार है, और सबसे महत्वपूर्ण बात यह है कि झटके भार के लिए अच्छा प्रतिरोध है। यह कम गति और उच्च भार पर एक लंबी सेवा जीवन है।
इस नई सामग्री में स्टील के समर्थन पर फाइबर कपड़े का उपयोग किया गया है, जिसमें पारंपरिक 3-परत बुशिंग की तुलना में उच्च भार क्षमता और अधिक सेवा जीवन है।इस सामग्री का उपयोग कृषि के लिए उपकरणों में निलंबन और सहायता के लिए किया जाता है, निर्माण मशीनरी, क्रेन, हाइड्रोलिक और मैकेनिकल हथियार, गेंद और तितली वाल्व और क्लोज वाल्व, पंप और रासायनिक उद्योग।
कम घर्षण बुशिंग-शैली-अस्तर वाली पीओएम-असर वाली झाड़ियों की हमारी श्रृंखला देखें। हम मानक और फ्लैंग दोनों प्रकार की विभाजित-असर वाली झाड़ियों की पेशकश करने में सक्षम हैं।पीटीएफई प्रकार के स्प्लिट बीयरिंग और पीओएम प्रकार के स्प्लिट बीयरिंग और वाशर भी उपलब्ध हैं. अगर कुछ भी है आप आकार खोजने में असमर्थ हैं. कृपया हमसे संपर्क करें.
| उत्पाद कोड | DTX-D1 | DTX-D2 | DTX-D3 | |
| सहायक सामग्री | कार्बन स्टील | SS316 | INCONEL 625 | |
| स्लाइडिंग लेयर | लोड किया फाइबर मैट्रिक्स |
लोड किया फाइबर मैट्रिक्स |
लोड किया फाइबर मैट्रिक्स |
|
| अधिकतम भार | स्थैतिक | 350 एन/मिमी2 | 400 एन/मिमी2 | 400 एन/मिमी2 |
| गतिशील | 180 N/mm2 | 180 N/mm2 | 180 N/mm2 | |
| अधिकतम गति | 0.04 ~ 0.5m/s | 0.04 ~ 0.5m/s | 0.04 ~ 0.5m/s | |
| अधिकतम पीवी (सूखा) | अल्पकालिक | 3.6 N/mm2 * m/s | 3.6 N/mm2 * m/s | 3.6 N/mm2 * m/s |
| अस्थायी। | (-) 50°C ~ + 160°C | (-) 195°C ~ + 260°C | (-) 195°C ~ + 260°C | |
| घर्षण गुणांक | 0.05 ~ 0.15 | 0.05 ~ 0.15 | 0.05 ~ 0.15 | |
| थर्मल चालकता | 42 W (m*k) -1 | 42 W (m*k) -1 | 42 W (m*k) -1 | |
| थर्मल विस्तार गुणांक (10-6 m/m K) | 13.00 | 16.00 | 12.60 | |
| आयाम सीमा | 2.0 मिमी से 700 मिमी डाय | 2.0 मिमी से 1500 मिमी डाय | 2.0 मिमी से 1500 मिमी डाय |
पीओएम स्टाइल लेयरिंग वाशर एक रेंज वेल्ड एसीटल लिना लेयरिंग हैं जो घूर्णी और दोलन आंदोलन के लिए उपयुक्त हैंआवेदन।मीट्रिक और इम्पीरियल दोनों आकारों में उपलब्ध है।
पीओएम प्रकार के वाशर - मीट्रिक
पीओएम प्रकार के वाशर - इम्पीरियल
|
स्प्लिट लेयरिंग झाड़ियों ∙ POM प्रकार वाशर ∙ मीट्रिक - सादा लेयरिंग
|

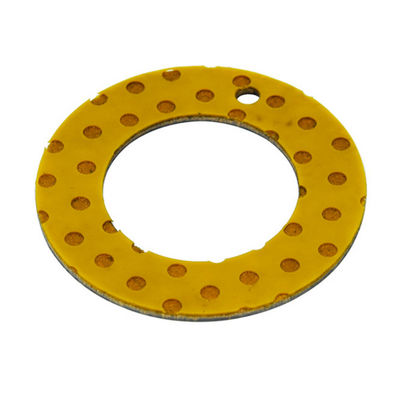

पीओएम कम्पोजिट थ्रस्ट वॉशर में स्लाइडिंग सतह में जेबें होती हैं, जो वसा भंडार के रूप में कार्य करती हैं और स्थापना से पहले वसा से भरी जानी चाहिए।यह इन वाशरों को उन अनुप्रयोगों के लिए उपयुक्त बनाता है जिन्हें कठिन परिचालन स्थितियों में न्यूनतम रखरखाव की आवश्यकता होती है, उदाहरण के लिए दूषित वातावरण में जहां स्नेहक लगातार या अक्सर आपूर्ति नहीं की जा सकती है।पीओएम कम्पोजिट वॉशर भारी अक्षीय भारों को समायोजित कर सकते हैं और असंगतता के प्रति कम संवेदनशील हैंवे धीमी घूर्णन या दोलन गति के लिए उपयुक्त हैं।
पीओएम कम्पोजिट थ्रस्ट वॉशर में शीट स्टील का समर्थन होता है जिस पर टिन/ब्रांज की 0,2 से 0,4 मिमी मोटी परत सिंटर की जाती है।इन वाशरों की मुख्य विशेषता उनकी अपेक्षाकृत मोटाई है (0,3 मिमी) एसीटल राल (पीओएम ¢ पॉलीऑक्सीमेथिलीन) की परत को जोड़ों के साथ कवर करता है। इस कवरिंग परत में वसा को पकड़ने के लिए जेबें होती हैं और इसे सिंटर किए गए टिन/कांस्य परत से मजबूती से जोड़ा जाता है।
कवरिंग लेयर की मोटाई इन वॉशर्स को असंगतता और उस असंगतता से जुड़े किनारे लोड के प्रति कम संवेदनशील बनाती है।
| ब्रांड | विप्लस | |
| आधार सामग्री | इस्पात/कास्य | |
| अधिकतम तापमान | -40°C-300°C | |
| अधिकतम भार क्षमता P | 70-250N/mm2 | |
| घर्षण गुणांक u | 0.05-0.20u | |
| भौतिक संगठन | 1. फाइबर 0.3 ~ 0.5 मिमी के साथ पीओएम | |
| 2. छिद्रित कांस्य 0.2 ~ 0.3 मिमी | ||
| 3. स्टील समर्थन 0.4 ~ 2.2 मिमी | ||
| 4टिन-प्लेटिंग 0.005 मिमी या कॉपर-प्लेटिंग 0.008 मिमी | ||
| तकनीकी डेटा | सीमा मान ((तेल) | 22एन/मिमी2 |
| घर्षण गुणांक | 0.05 ~ 0.25 | |
| तापमान सीमा | -40°C~+130°C | |
| लचीलापन | 70N/mm2 | |
| स्लाइडिंग गति सीमा | 2.5m/s | |
धातु-पॉलिमर कम्पोजिट थ्रश वॉशर सामग्री
स्टील बैक + छिद्रित कांस्य सिंटर + स्नेहन इंडेंट के साथ पोम
SF-2 थ्रश वॉशर वसा या तेल स्नेहन और सभी प्रकार के आंदोलन के लिए उपयुक्त, अच्छी लोड क्षमता, मजबूत और गंदगी के प्रति असंवेदनशील।
| स्लाइडिंग सतह: | पीओएम |
| समर्थन सामग्रीः | टिन लेपित स्टील |
| गतिशील भार: | ≤ 140 N/mm2 |
| स्थिर भारः | ≤ 250 N/mm2 |
| स्लाइडिंग गतिः | ≤ 2,5 m/s |
| घर्षण मूल्य: | 0,04 - 0,12 μ |
| अधिकतम पीवी-मूल्य: | 2,8 N/mm2 x m/s |
| तापमान तनावः | -40 से + 130 °C तक |
| रखरखावः | रखरखाव-बंधित |
| सहिष्णुता आवासः | H7 |
| माउंट करने के बाद सहिष्णुताः | सीरीज डी में |
| शाफ्ट सहिष्णुताः | h8 |
| शाफ्ट सामग्रीः | स्टील, कठोर या अनटर्मर्ड, कठोरता Rz < 4-6 |
1.एसएफ-2 पीओएम लेपित स्व-चिकित्सीय थ्रस्ट वाशर तेल या तेल से चिकनाई वाले अनुप्रयोगों के लिए।
2मानक भागों में स्लाइडिंग लेयर में ग्रीस इंडेक्स होते हैं, सिंपल स्लाइडिंग लेयर अनुरोध पर उपलब्ध है।
3अपेक्षाकृत उच्च भार और कम गति के तहत इष्टतम प्रदर्शन।
4रैखिक, दोलन और घूर्णन आंदोलनों के लिए उपयुक्त।
5स्टॉक से उपलब्ध भागों की विस्तृत श्रृंखला।
एसएफ-2 पीओएम आधारित थ्रस्ट वॉशर का व्यापक रूप से वाहन चेसिस, मशीन टूल्स बनाने, इस्पात धातु विज्ञान मशीनरी, खनिज पर्वत मशीनरी, हाइड्रोलिक उद्योग और रोलिंग इस्पात उद्योग आदि में उपयोग किया जाता है।
