| ब्रांड नाम: | viiplus |
| मॉडल संख्या: | स्व-चिकनाई असर |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | According to product specifications |
| भुगतान की शर्तें: | एल/सी, टी/टी |
| आपूर्ति करने की क्षमता: | उत्पादन क्षमता बड़ी मात्रा में आपूर्ति की जा सकती है |

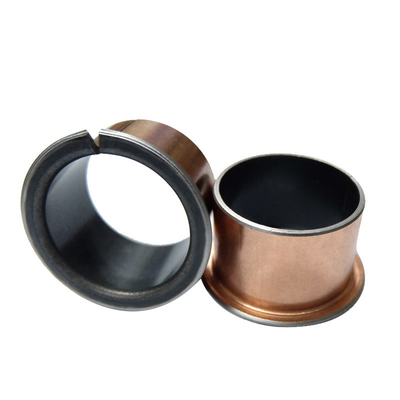

फ्लैंग्ड कॉपर सिलेंडरिक पॉलिमर प्लेन लेयरिंग्स टिन प्लेटिंग के साथ विभिन्न औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किए गए एक प्रकार के उच्च-प्रदर्शन वाले लेयरिंग हैं।इन बीयरिंगों में एक बहुलक अस्तर के साथ एक तांबा मिश्र धातु आधार है, उत्कृष्ट पहनने के प्रतिरोध और कम घर्षण गुण प्रदान करता है। फ्लैंग डिजाइन स्थिरता और कठोरता जोड़ता है, आवास के भीतर एक सुरक्षित फिट सुनिश्चित करता है।टिन कोटिंग संक्षारण प्रतिरोध और स्थायित्व को और बढ़ाता हैयंत्रों, ऑटोमोबाइल घटकों या अन्य औद्योगिक सेटिंग्स में उपयोग किया जाता है,ये असर विश्वसनीय प्रदर्शन और विस्तारित सेवा जीवन प्रदान करते हैं.
कांस्य समर्थनबुशिंगपीटीएफई झाड़ी, पीटीएफई लेपित कांस्यबुशिंगतेल रहित कांस्य असर।
| 80*75*50 ((7550) ओडी *आईडी*एच |
| 80*75*60 ((7560) ओडी *आईडी*एच |
| 80*75*80(7580)OD *ID*H |
| 85*80*50 ((8050) ओडी *आईडी*एच |
| 85*80*60 ((8060) ओडी *आईडी*एच |
| 85*80*80(8080)OD *ID*H |
| 90*85*60 ((8560) ओडी *आईडी*एच |
| 90*85*80 ((8580) ओडी *आईडी*एच |
| 95*90*60 ((9060) ओडी *आईडी*एच |
| 95*90*80(9080)OD *ID*H |
| 95*90*100 ((90100) ओडी *आईडी*एच |
| 100*95*60 ((9560) ओडी *आईडी*एच |
| 100*95*80(9580)OD *ID*H |
| 105*100*50 ((10050) ओडी *आईडी*एच |
| 105*100*60(10060)OD *ID*H |
| 105*100*80(10080)OD *ID*H |
| 105*100*100(100100)OD *ID*H |
| 110*105*60 ((10560) ओडी *आईडी*एच |
| 110*105*80 ((10580) ओडी *आईडी*एच |
| 110*105*100 ((105100) ओडी *आईडी*एच |
| 115*110*60(11060)OD *ID*H |
| 115*110*80(11080)OD *ID*H |
चीन कांस्य बीयरिंग और बुशिंग, चीन कांस्य बीयरिंग, बुशिंग के बारे में विवरण प्राप्त करें
की अनूठी बहुमुखी प्रतिभा को मिलाकरपीटीएफईविनिर्माण की लचीलापन के साथ सामग्री. आज हमसे संपर्क करें. अनुसंधान, डिजाइन और उत्पादन लागत में आपका समय और धन बचाता है. निः शुल्क डिजाइन सहायता. गुणवत्ता बुशिंग और बीयरिंग.कस्टम स्व-चिकन लेयरिंग समाधान.
बस्टिंग, या सादा बीयरिंग, चलती सतहों के बीच स्लाइडिंग गति के साथ काम करते हैं। बस्टिंग को घूर्णन गति और लागू भार के आधार पर चुना जाता है।अधिकांश बुशिंग को काम करने के लिए अतिरिक्त स्नेहन की आवश्यकता नहीं होती है.
स्व-चिकन पीटीएफई कांस्य मिश्रित बुशिंग में पीटीएफई की एक परत होती है जो भूरी पट्टी पर सिंटर की जाती है। ये बुशिंग संक्षारण प्रतिरोधी होती हैं और इसके लिए उपयुक्त होती हैंउच्च तापमानऐसे अनुप्रयोग जो तेल के उपयोग के बिना किए जा सकते हैं और लंबे कार्य चक्रों की आवश्यकता होती है।
इस प्रकार के स्व-चिकित्सीय असर का उपयोग रेडियल या अक्षीय दिशा में विशेष रूप से इस्पात और सीमेंट उद्योगों में किया जाता है।स्व-चिकित्सीय पीटीएफई-कांस्य कम्पोजिट बुशिंग का उपयोग पैनलों में पुल समर्थन के रूप में किया जा सकता है, क्योंकि आंतरिक सतह पर मोटी स्लाइडिंग परत 140 N / mm2 तक के भार का सामना कर सकती है।
1. पीटीएफई/पीबी 0.01 ~ 0.03 मिमी मिश्रण, एक उत्कृष्ट प्रारंभिक हस्तांतरण फिल्म प्रदान करता है, जो प्रभावी रूप से सॉकेट असेंबली की संपर्क सतह को कवर करता है, एक ऑक्साइड प्रकार ठोस स्नेहक फिल्म का गठन करता है।
2. सिंटर किए गए कांस्य पाउडर 0.20-0.35 मिमी, बुशिंग सतह से दूर अधिकतम थर्मल चालकता प्रदान करता है, यह पीटीएफई-लीड मिश्रण के लिए एक जलाशय के रूप में भी कार्य करता है।
3. कांस्य ब्रैकेट, असाधारण रूप से उच्च भार क्षमता, उत्कृष्ट गर्मी अपव्यय देता है. बहुत अच्छा संक्षारण प्रतिरोध है.
| समर्थन मेटरेल | कांस्य टिन लेपित0.7-2.3mm |
| मध्यवर्ती परत | सिंटरित कांस्य0.2-0.3 मिमी |
| स्लाइडिंग लेयर | 0.01-0.03 मिमी |
| लचीलापन | 140 N/mm2 |
| तापमान सीमा | -195°C +300°C |
| स्लाइडिंग गति सीमा | 5 मी/सेकंड |
| घर्षण गुणांक | 0.03-018 |
| सीमा मान (सूखा) | 4.3 N/mm2 × m/s |
| सीमा मान (तेल) | 50 N/mm2 × m/s |
कम्पोजिट प्लेन लेयरिंग सूखे प्रकार के कम्पोजिट प्लेन लेयरिंग मुख्य रूप से लेयरिंग असेंबली में उपयोग किए जाते हैं जहां भारी भार ले जाने की आवश्यकता होती है और जहां घूर्णन या दोलन आंदोलन अपेक्षाकृत धीमे होते हैं।
स्व-चिकित्सीय मानक आयामों में उपलब्ध असर के रूप
स्व-चिकित्सीय स्व-चिकित्सीय ढोवों के आकारः विशेष आयामों में मानक ढोवों, धक्का ढोवों, फ्लैंग्स के साथ धक्का ढोवों, अर्ध-लियरों, स्टैम्पिंग या गहरी ड्राइंग द्वारा प्राप्त विशेष आकारों,अनुकूलित असर डिजाइन.
| परिचालन प्रदर्शन | |
| सूखी | बहुत अच्छा |
| तेल से चिकनाई | अच्छा |
| वसा युक्त तेल | उचित |
| पानी से चिकनाई | अच्छा |
| प्रक्रिया द्रव स्नेहन | उचित |
| सामान्य | इकाई | मूल्य | |
| अधिकतम भार, पी | स्थिर | एन/एमएम2 | 140 |
| गतिशील | एन/एमएम2 | 140 | |
| परिचालन तापमान | मिन | °C | -200 |
| अधिकतम | °C | 280 | |
| रैखिक थर्मल विस्तार गुणांक | सतह के समानांतर | 10-6/K | 18 |
| सतह पर सामान्य | |||
| 10-6/K | 36 |
| सूखा | ||
| अधिकतम स्लाइडिंग गति, यू | m/s | 2.5 |
| अधिकतम पीयू कारक | N/mm2 x m/s | 1.8 |
| घर्षण गुणांक | 00.02 - 0.25 * |
| तेल लुब्रिकेटेड | ||
| अधिकतम स्लाइडिंग गति, यू | m/s | 5 |
| अधिकतम पीयू कारक | N/mm2 x m/s | 5 |
| घर्षण गुणांक | 0.02 - 0.12 |
| सिफारिशें | |||
| शाफ्ट की सतह की कठोरता, Ra | सूखी | μm | 0.3-0.5 |
| चिपका हुआ | μm | ≤ 0.05 - 0.4 * | |
| शाफ्ट की सतह की कठोरता | स्वीकार्य, बढ़ी हुई असर जीवन > 200 HB | ||
* परिचालन स्थितियों के आधार पर
इस प्रकार के बीयरिंग का प्रयोग विशेष रूप से इस्पात और सीमेंट उद्योगों में रेडियल या अक्षीय रूप से किया जाता है।
औद्योगिक: एयरोस्पेस, कृषि उपकरण, निर्माण उपकरण, सामग्री हैंडलिंग उपकरण, मोल्डिंग मशीनें - धातु, प्लास्टिक और रबर; कार्यालय उपकरण, चिकित्सा और वैज्ञानिक उपकरण,पैकेजिंग उपकरण, वायवीय और हाइड्रोलिक उपकरण सिलेंडर, पंप और मोटर, रेलवे और ट्राम, कपड़ा मशीन, वाल्व, आदि।
अन्य: समुद्री और अपतटीय उपकरण, पानी या बाहरी वातावरण में अन्य अनुप्रयोग
यह विशेष रूप से उच्च रासायनिक प्रतिरोध आवश्यकताओं के लिए स्नेहक के साथ या बिना लंबे जीवन और समस्या मुक्त प्रदर्शन के मांग वाले मानदंडों को पूरा कर सकता है।
कांस्य समर्थित पीटीएफई बुशिंग का उपयोग स्टील धातु विज्ञान में बाद की कास्टिंग मशीनों के रोलर ग्रूव बुशिंग, कंक्रीट इंजेक्शन पंप और कंक्रीट के लिए पेंच कन्वेयर जैसे अनुप्रयोगों में व्यापक रूप से किया जाता है।वे भी स्टील आवास से बने या दोनों रेडियल और अक्षीय दिशाओं में स्थानांतरित कर सकते हैं कि flanged बुशिंग में बदल दिया जा सकता है हो सकता है.
कांस्य समर्थित पीटीएफई बुशिंग विशेष रूप से उच्च तापमान वातावरण के लिए उपयुक्त है जहां कोई तेल कुशल नहीं है और मशीन को लगातार दीर्घकालिक परिस्थितियों में काम करना चाहिए।
