| ब्रांड नाम: | CHINA CUSTOM BUSHING SELF-LUBRICATING BEARINGS |
| मॉडल संख्या: | ड्राई बुश, सेल्फ लुब्रिकेटिंग पीटीएफई बुशिंग्स |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | 1.00usd-100.00usd，negotiable |
| भुगतान की शर्तें: | अग्रिम में टी/टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | ड्राई स्टील बुशिंग मैन्युफैक्चरर्स सेल्फ लुब्रिकेटिंग प्लेन बियरिंग्स आपूर्तिकर्ता |

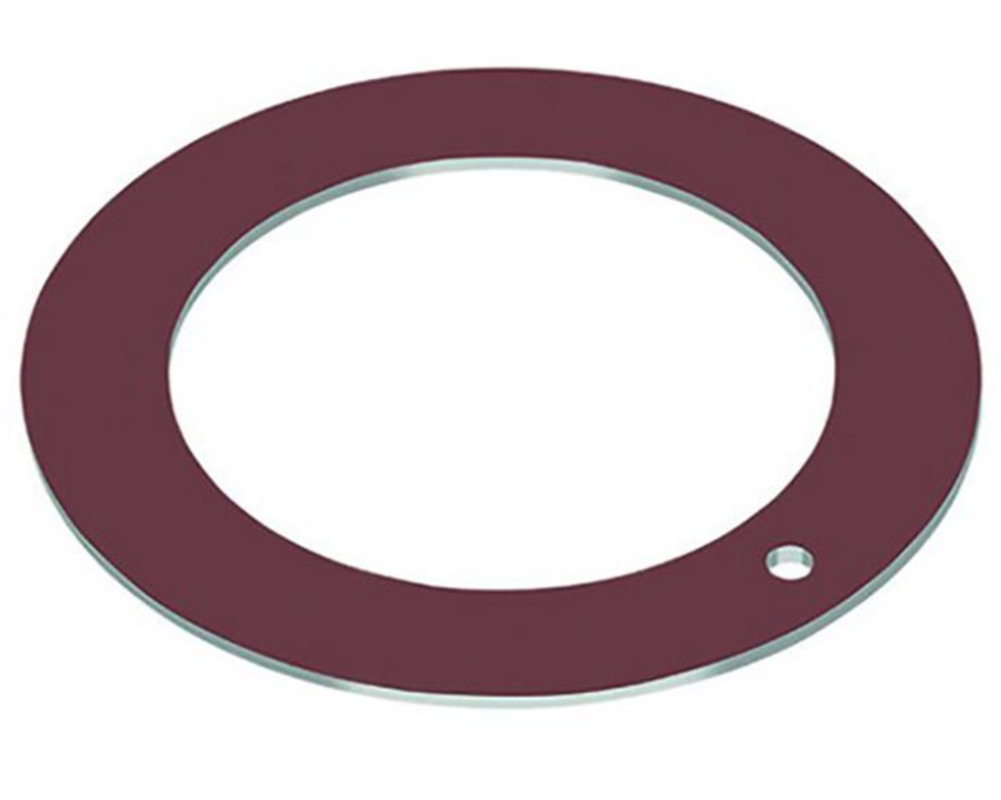

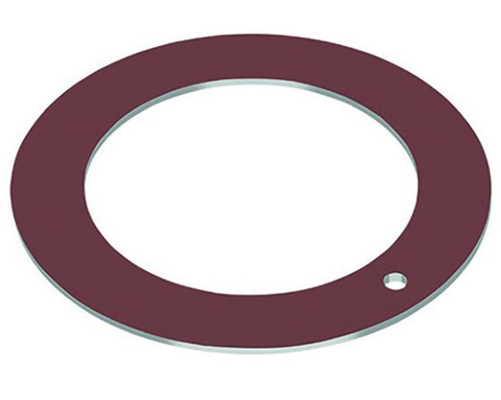

पीटीएफई मीट्रिक थ्रस्ट वॉशर आरईडी पीटीएफई इनसाइड ड्राई बुश एक सटीक इंजीनियरिंग घटक है जिसे उच्च प्रदर्शन अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है जहां सूखे स्नेहन की आवश्यकता होती है।पीटीएफई (पॉलीटेट्राफ्लोरोएथिलीन) से निर्मित, एक सामग्री अपने उत्कृष्ट पहनने के प्रतिरोध और कम घर्षण गुणों के लिए प्रसिद्ध है, यह धक्का वाशर सूखी परिस्थितियों में भी चिकनी और विश्वसनीय संचालन सुनिश्चित करता है।
झाड़ी का आरईडी पीटीएफई इंटीरियर अतिरिक्त स्नेहन और स्थायित्व प्रदान करता है, जिससे लंबे समय तक चलने वाला प्रदर्शन सुनिश्चित होता है।मीट्रिक डिजाइन प्रणाली और अनुप्रयोगों की एक विस्तृत श्रृंखला में आसान एकीकरण की अनुमति देता है, जिससे यह एक बहुमुखी और सुविधाजनक विकल्प बन जाता है।
जब आप एक मौजूदा प्रणाली को उन्नत कर रहे हैं या एक नया डिजाइन कर रहे हैं,पीटीएफई मीट्रिक थ्रस्ट वाशर लाल पीटीएफई अंदर सूखी झाड़ी सूखे वातावरण में चिकनी और कुशल जोर संचरण सुनिश्चित करने के लिए एक उत्कृष्ट विकल्प हैइसकी उच्च गुणवत्ता वाली सामग्री और सटीक इंजीनियरिंग इष्टतम प्रदर्शन और विश्वसनीयता सुनिश्चित करती है, जिससे यह आपकी औद्योगिक आवश्यकताओं के लिए एक लागत प्रभावी दीर्घकालिक समाधान बन जाता है।
| धुरी | पदनाम | वाशर का आकार | स्थापना का आकार | ||||||
| d+0.25 | डी-0.25 | टी-0.05 | M±0.125 | h | +0.4 -0.1 |
t ± 02 | D1+0.12 | ||
| 8 | SFWC10 | 10 | 20 | 1.5 | 15 | 1.5 | 1 | 20 | |
| 10 | SFWC12 | 12 | 24 | 18 | 24 | ||||
| 12 | SFWC14 | 14 | 26 | 20 | 2 | 26 | |||
| 14 | SFWC16 | 16 | 30 | 23 | 30 | ||||
| 16 | SFWC18 | 18 | 32 | 25 | 32 | ||||
| 18 | SFWC20 | 20 | 36 | 28 | 3 | 36 | |||
| 20 | SFWC22 | 22 | 38 | 30 | 38 | ||||
| 22 | SFWC24 | 24 | 42 | 33 | 42 | ||||
| 24 | SFWC26 | 26 | 44 | 35 | 44 | ||||
| 26 | SFWC28 | 28 | 48 | 38 | 4 | 48 | |||
| 30 | SFWC32 | 32 | 54 | 43 | 54 | ||||
| 36 | SFWC38 | 38 | 62 | 50 | 62 | ||||
| 40 | SFWC42 | 42 | 66 | 54 | 66 | ||||
| 46 | SFWC48 | 48 | 74 | 2 | 61 | 1.5 | 74 | ||
| 50 | SFWC52 | 52 | 78 | 65 | 78 | ||||
| 60 | SFWC62 | 62 | 90 | 76 | 90 | ||||
| कथनः रोटेशन को रोकने के लिए एक डवेल या काउंटरसंक स्क्रू का उपयोग किया जाना चाहिए, लेकिन सिर को कम से कम 0.25 मिमी के भीतर रखा जाना चाहिए। धक्का असर सतह के नीचे। |
|||||||||
| एसएफ स्ट्रिप्स की मानक श्रृंखला | |||||||||
| इकाई: मिमी | |||||||||
| प्रकार | लेंगेट | चौड़ाई ± 1 | मोटाई -0.04 | ||||||
| SF- 1 SF-2 | 500 | 125 | 1.0 | ||||||
| SF- 1 SF-2 | 500 | 125 | 1.5 | ||||||
| SF- 1 SF-2 | 500 | 125 | 2.0 | ||||||
| SF- 1 SF-2 | 500 | 125 | 2.5 | ||||||
| SF-2 | 500 | 125 | 3.0 | ||||||
एसएफ-1 पीटीएफई टील स्व-चिकन वाले बीयरिंगों में बेस के रूप में उच्च गुणवत्ता वाले कम कार्बन वाले स्टील प्लेट, इंटरलेयर के रूप में सिंटर किए गए छिद्रित कांस्य और सतह के रूप में पीटीएफई और लीड के यौगिक का इस्तेमाल किया गया।यह अच्छा आत्म-चिकन के गुण प्रदान करता है, कम पहनने, कम घर्षण अच्छी स्लाइडिंग विशेषताओं, कम शोर। यह व्यापक रूप से विभिन्न यांत्रिक स्लाइडिंग पदों पर लागू किया गया है, जैसे कि कपड़ा मशीनरी, मुद्रण मशीनरी,हाइड्रोलिक दबाव पारगमन वाहनतंबाकू मशीनरी, जिमनास्टिक उपकरण और कृषि मशीनरी आदि।
शैलियों और आकारों की एक विस्तृत श्रृंखला में पीटीएफई थ्रस्ट बीयरिंग के हमारे चयन में से चुनें।
धातु-पॉलिमर कम्पोजिट थ्रश वाशर सामग्री
स्टील बैक + छिद्रित कांस्य सिंटर + पीटीएफई + सीसा
1पीटीएफई + सीसा स्लाइडिंग परत
2छिद्रित कांस्य सिंटर
3स्टील बैकअप
4टिन/कापर कोटिंग
कम घर्षण गुणांक, कम पहनने की दर, अच्छी स्लाइडिंग विशेषताओं के साथ शुष्क चलने के लिए उपयुक्त, बनाई गई स्थानांतरण फिल्म संभोग धातु की सतह की रक्षा करेगी।
घूर्णी और दोलन गति के लिए उपयुक्त, उच्च रासायनिक प्रतिरोध, पानी का कम अवशोषण और कम सूजन।
स्नेहन के साथ भी अच्छा प्रदर्शन करता है।
| आधार सामग्री | इस्पात/कास्य | |
| अधिकतम तापमान | -195°C-280°C | |
| अधिकतम भार क्षमता P | 70-250N/mm2 | |
| घर्षण गुणांक u | 0.05-0.40u | |
| भौतिक संगठन | 1. पीटीएफई 0.01 ~ 0.03 मिमी के साथ सीसा | |
| 2. छिद्रित कांस्य 0.2 ~ 0.3 मिमी | ||
| 3. स्टील समर्थन 0.7 ~ 2.3 मिमी | ||
| 4टिन-प्लेटिंग 0.005 मिमी या कॉपर-प्लेटिंग 0.008 मिमी | ||
| तकनीकी डेटा | अधिकतम भार क्षमता P | 140N/mm2 |
| घर्षण गुणांक μ | 0.03 ~ 0.18 | |
| कार्य तापमान | -195°C~+280°C | |
| गति सीमा V | 10m/s | |
| अधिकतम पीवी मूल्य | (सूखा) 4.3N/mm2 m/s | |
| (तेल) 60N/mm2 m/s | ||
1.जहां तेल नहीं लगाया जा सकता या तेल लगाने में कठिनाई होती है, वहां इस्तेमाल किया जा सकता है।
2कम पहनना, कम घर्षण और लंबे जीवन के साथ।
3कम स्लिप गुणों से मशीन के संचालन की सटीकता कम स्लाइडिंग गति में सुनिश्चित होती है।
4कम कंपन, कम शोर और संचालन में कोई प्रदूषण नहीं।
5पीटीएफई और लीड भराव को चलाने के गुणों में सुधार के लिए संभोग शाफ्ट में स्थानांतरित किया जाता है।
6. कम कठोरता वाले संभोग शाफ्ट में इस्तेमाल किया जा सकता है, इसलिए शाफ्ट प्रसंस्करण आसान है।
7मशीन की पतली मोटाई और कम वजन के कारण मशीन कॉम्पैक्ट होगी।
8जंग को रोकने के लिए इलेक्ट्रो-प्लेटिंग संभव है।

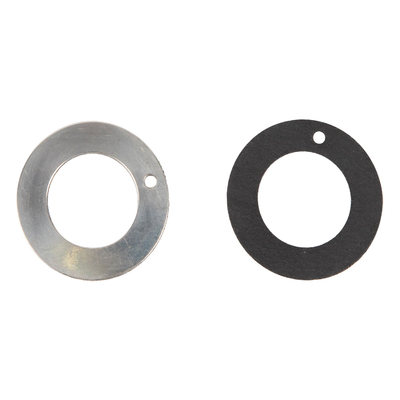

पीटीएफई लेपित थ्रस्ट वाशर टीएसबी-1डब्ल्यू का व्यापक रूप से विभिन्न प्रकार की मशीनों की विभिन्न स्लाइडिंग गति में उपयोग किया जाता है, जैसे कि कपड़ा मशीन, तंबाकू मशीन, हाइड्रोलिक वाहन, ऑटोमोबाइल,कृषि यंत्र आदि.
| पद | अंदर का व्यास | बाहरी व्यास | चौड़ाई - S |
| SF-1THRUST WASHER-1020-M | 10 | 20 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-1224-M | 12 | 24 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-1426-M | 14 | 26 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-1630-M | 16 | 30 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-1832-M | 18 | 32 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-2036-M | 20 | 36 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-2238-M | 22 | 38 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-2442-M | 24 | 42 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-2644-M | 26 | 44 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-2848-M | 28 | 48 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-3254-M | 32 | 54 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-3862-M | 38 | 62 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-4266-M | 42 | 66 | 1.500 सेमी 1.450 |
| SF-1THRUST WASHER-4874-M | 48 | 74 | 2००००१950 |
| SF-1THRUST WASHER-5278-M | 52 | 78 | 2००००१950 |
| SF-1THRUST WASHER-6290-M | 62 | 90 | 2००००१950 |
