| ब्रांड नाम: | Viiplus |
| मॉडल संख्या: | वाशर पोम लीड फ्री |
| एमओक्यू: | कांस्य परिशुद्धता पहनें प्लेट्स और चिकनाई भागों ऑर्डर करने के लिए बनाया है |
| कीमत: | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
| भुगतान की शर्तें: | TT अग्रिम, एल / सी, वेस्टर्न यूनियन में |
| आपूर्ति करने की क्षमता: | कांस्य आस्तीन bushings, चीन, निर्माताओं, आपूर्तिकर्ताओं, कारखाने, थोक, धातुई स्व चिकनाई झाड़ियों, का |

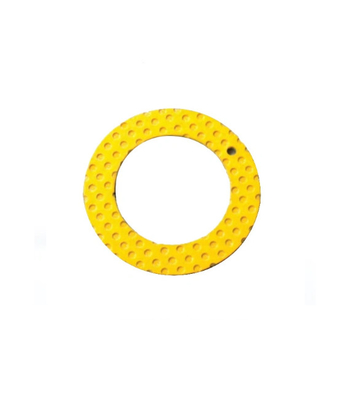

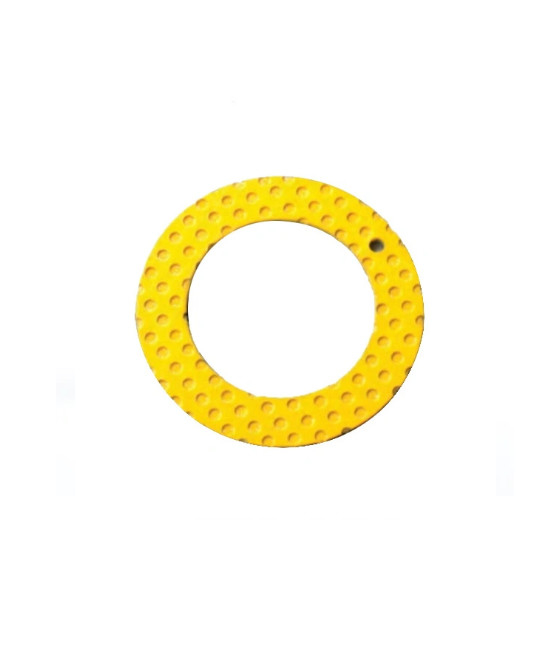

टिन-प्लेटेड पीओएम कम्पोजिट एसएफ-2 कांस्य लेयरिंग थ्रस्ट वॉशर एक अभिनव घटक है जिसे तेल मुक्त संचालन के लिए डिज़ाइन किया गया है।यह धक्का वाशर असाधारण स्थायित्व और पहनने के प्रतिरोध प्रदान करता है.
पीओएम कम्पोजिट की सतह पर टिन का आवरण इसके संक्षारण प्रतिरोध को बढ़ाता है, कठोर वातावरण में भी अधिक सेवा जीवन सुनिश्चित करता है।अपने उत्कृष्ट यांत्रिक गुणों के लिए जाना जाता है, धक्का वाशर के लिए एक मजबूत और स्थिर आधार प्रदान करता है।
इस लेयरिंग थ्रस्ट वाशर का एसएफ-2 डिजाइन उच्च भार अनुप्रयोगों के लिए अनुकूलित है, जिससे यह औद्योगिक उपयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है। तेल रहित डिजाइन स्नेहन की आवश्यकता को समाप्त करता है,रखरखाव आवश्यकताओं और परिचालन लागतों को कम करना.
इस धक्का वाशर की सटीक इंजीनियरिंग चिकनी और विश्वसनीय संचालन सुनिश्चित करती है, घर्षण और पहनने को कम करती है।उस मशीनरी के समग्र प्रदर्शन में वृद्धि करना जिसमें यह स्थापित है.
जब आप किसी मौजूदा प्रणाली को अपग्रेड कर रहे हों या कोई नई प्रणाली डिजाइन कर रहे हों,टिन लेपित पीओएम समग्र SF-2 कांस्य असर धक्का वाशर विश्वसनीय और कुशल धक्का संचरण प्राप्त करने के लिए एक उत्कृष्ट विकल्प हैइसका तेल रहित डिजाइन इसे विभिन्न औद्योगिक अनुप्रयोगों के लिए एक लागत प्रभावी और पर्यावरण के अनुकूल समाधान बनाता है।
एसएफ-2 मार्जिनल एलब्रिकेटिंग असर का उपयोग स्टील-बैक के रूप में किया जाता है, इसकी संरचना, सिंटर किए गए छिद्रित कांस्य के रूप में इंटरलेयर, सतह में संशोधित पीओएम लगाया जाता है।
चिकनाई के लिए उपयुक्त है।
इसका व्यापक रूप से धातुकर्म मशीनरी, खनन मशीनरी, जल संरक्षण मशीनरी, भाप लोकोमोटिव, भवन मशीनरी, कृषि मशीनरी, इस्पात रोलिंग उद्योग आदि में उपयोग किया गया है।

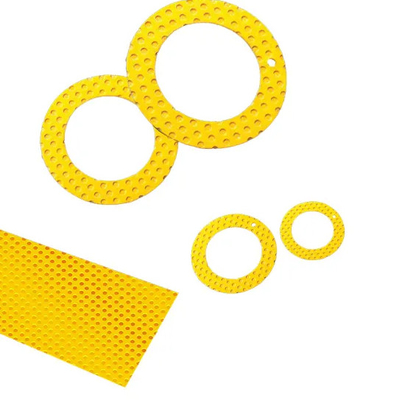

पीओएम कम्पोजिट थ्रस्ट वॉशर में स्लाइडिंग सतह में जेबें होती हैं, जो वसा भंडार के रूप में कार्य करती हैं और स्थापना से पहले वसा से भरी जानी चाहिए।यह इन वाशरों को उन अनुप्रयोगों के लिए उपयुक्त बनाता है जिन्हें कठिन परिचालन स्थितियों में न्यूनतम रखरखाव की आवश्यकता होती है, उदाहरण के लिए दूषित वातावरण में जहां स्नेहक लगातार या अक्सर आपूर्ति नहीं की जा सकती है।पीओएम कम्पोजिट वॉशर भारी अक्षीय भारों को समायोजित कर सकते हैं और असंगतता के प्रति कम संवेदनशील हैंवे धीमी घूर्णन या दोलन की गति के लिए उपयुक्त हैं।
पीओएम कम्पोजिट थ्रस्ट वॉशर में शीट स्टील का समर्थन होता है जिस पर टिन/ब्रांज की 0,2 से 0,4 मिमी मोटी परत सिंटर की जाती है।इन वाशरों की मुख्य विशेषता उनकी अपेक्षाकृत मोटाई है (0,3 मिमी) एसीटल राल (पीओएम ¢ पॉलीऑक्सीमेथिलीन) की परत को जोड़ों के साथ कवर करता है। इस कवरिंग परत में वसा को पकड़ने के लिए जेबें होती हैं और इसे सिंटर किए गए टिन/कांस्य परत से मजबूती से जोड़ा जाता है।
कवरिंग लेयर की मोटाई इन वॉशर्स को असंगतता और उस असंगतता से जुड़े किनारे लोड के प्रति कम संवेदनशील बनाती है।
| ब्रांड | विप्लस | |
| आधार सामग्री | इस्पात/कास्य | |
| अधिकतम तापमान | -40°C-300°C | |
| अधिकतम भार क्षमता P | 70-250N/mm2 | |
| घर्षण गुणांक u | 0.05-0.20u | |
| भौतिक संगठन | 1. फाइबर 0.3 ~ 0.5 मिमी के साथ पीओएम | |
| 2. छिद्रित कांस्य 0.2 ~ 0.3 मिमी | ||
| 3. स्टील समर्थन 0.4 ~ 2.2 मिमी | ||
| 4टिन-प्लेटिंग 0.005 मिमी या कॉपर-प्लेटिंग 0.008 मिमी | ||
| तकनीकी डेटा | सीमा मान ((तेल) | 22एन/मिमी2 |
| घर्षण गुणांक | 0.05 ~ 0.25 | |
| तापमान सीमा | -40°C~+130°C | |
| लचीलापन | 70N/mm2 | |
| स्लाइडिंग गति सीमा | 2.5m/s | |
स्टील स्ट्रिप की सतह पर तांबे की परत की मोटाई. स्टील स्ट्रिप के समर्थन पर तांबे की सतह पर छिद्रित कांस्य CuSn10 की एकतरफा बेक्ड परत की मोटाई
पॉलीएसीटल परत की एक स्लाइडिंग सतह

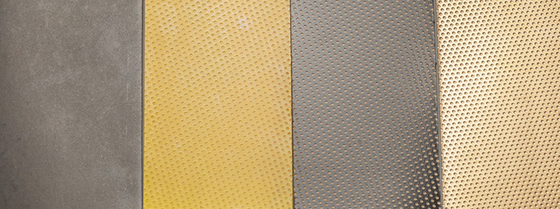

धातु-पॉलिमर कम्पोजिट थ्रश वॉशर सामग्री
स्टील बैक + छिद्रित कांस्य सिंटर + स्नेहन इंडेंट के साथ पोम
SF-2 थ्रश वॉशर वसा या तेल स्नेहन और सभी प्रकार के आंदोलन के लिए उपयुक्त, अच्छी लोड क्षमता, मजबूत और गंदगी के प्रति असंवेदनशील।
| स्लाइडिंग सतह: | पीओएम |
| समर्थन सामग्रीः | टिन लेपित स्टील |
| गतिशील भारः | ≤ 140 N/mm2 |
| स्थिर भारः | ≤ 250 N/mm2 |
| स्लाइडिंग गतिः | ≤ 2,5 m/s |
| घर्षण मूल्य: | 0,04 - 0,12 μ |
| अधिकतम पीवी-मूल्य: | 2,8 N/mm2 x m/s |
| तापमान तनावः | -40 से + 130 °C तक |
| रखरखावः | रखरखाव-बंधित |
| सहिष्णुता आवासः | H7 |
| माउंट करने के बाद सहिष्णुताः | सीरीज डी में |
| शाफ्ट सहिष्णुताः | h8 |
| शाफ्ट सामग्रीः | स्टील, कठोर या अनटर्मर्ड, कठोरता Rz < 4-6 |
1.एसएफ-2 पीओएम लेपित स्व-चिकित्सीय थ्रस्ट वाशर तेल या तेल से चिकनाई वाले अनुप्रयोगों के लिए।
2मानक भागों में स्लाइडिंग लेयर में ग्रीस इंडेक्स होते हैं, सिंपल स्लाइडिंग लेयर अनुरोध पर उपलब्ध है।
3अपेक्षाकृत उच्च भार और कम गति के तहत इष्टतम प्रदर्शन।
4रैखिक, दोलन और घूर्णन आंदोलनों के लिए उपयुक्त।
5स्टॉक से उपलब्ध भागों की विस्तृत श्रृंखला।
एसएफ-2 पीओएम आधारित थ्रस्ट वॉशर का व्यापक रूप से वाहन चेसिस, मशीन टूल्स बनाने, इस्पात धातु विज्ञान मशीनरी, खनिज पर्वत मशीनरी, हाइड्रोलिक उद्योग और रोलिंग इस्पात उद्योग आदि में उपयोग किया जाता है।
| सामग्री | भाग संख्या | आंतरिक व्यास | बाहरी व्यास | मोटाई |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रस्ट वाशर12 24 015 | 12 | 24 | 1.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रस्ट वाशर14 26 015 | 14 | 26 | 1.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रश वाशर16 30 015 | 16 | 30 | 1.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रस्ट वाशर18 32 015 | 18 | 32 | 1.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रस्ट वाशर20 36 015 | 20 | 36 | 1.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रस्ट वाशर22 38 015 | 22 | 38 | 1.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रस्ट वाशर24 42 015 | 24 | 42 | 1.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रस्ट वाशर26 44 015 | 26 | 44 | 1.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रस्ट वाशर28 48 015 | 28 | 48 | 1.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रस्ट वाशर32 54 015 | 32 | 54 | 1.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रश वाशर38 62 015 | 38 | 62 | 1.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रश वाशर42 66 015 | 42 | 66 | 1.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रस्ट वाशर48 74 02 | 48 | 74 | 2.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रस्ट वाशर52 78 02 | 52 | 78 | 2.5 |
| पीओएम लिपटे एसीटल अस्तर | SF-2 थ्रस्ट वाशर62 90 025 | 62 | 90 | 2.5 |
