| ब्रांड नाम: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| मॉडल संख्या: | ठोस झाड़ी, चिकनाई प्लग के साथ कांस्य रखरखाव-मुक्त एम्बेडेड |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| भुगतान की शर्तें: | अग्रिम में टी / टी |
| आपूर्ति करने की क्षमता: | एल्यूमिनियम कांस्य झाड़ी ऑनलाइन • स्लाइडिंग बियरिंग्स निर्माता • स्व-चिकनाई झाड़ी आपूर्तिकर्ता |
| सामग्री | CuZn25Al5Mn4Fe3 CuSn5Pb5Zn5 CuAl10Ni5Fe5 CuSn12 |
|---|
| JDB650 श्रृंखला | 650 | 650S1 | 650S2 | 650S3 | 650S5 |
| Cu | 65 | 85 | 80 | 88 | 80 |
| Sn | 5 | 12 | 10 | ||
| Pb | 5 | 10 | |||
| Zn | 25 | 5 | |||
| Ni | |||||
| AI | 6 | 10 | |||
| Fe | 5 | ||||
| Mn | 4 | ||||
| घनत्व | 8 | 8.8 | 7.6 | 8.8 | 8.9 |
| कठोरता HB | ＞210 | ＞70 | ＞150 | ＞80 | ＞250 |
| खींचने योग्य बल N/mm2 | ＞750 | ＞200 | ＞500 | ＞260 | ＞800 |
| बढ़ाव % | ＞12 | ＞15 | ＞10 | ＞8 | ＞8 |
| विस्तार गुणांक | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ | 1.9×10-5/℃ |
| घर्षण गुणांक (μ) | 0.03~0.20 | 0.03~0.18 | 0.03~0.20 | 0.03~0.18 | 0.03~0.20 |
| थर्मल चालकता | 60W(m·k)-1 | 60W(m·k)-1 | 60W(m·k)-1 | 60W(m·k)-1 | 60W(m·k)-1 |
| कार्य तापमान | -40℃~+300℃ | -40℃~+400℃ | -40℃~+400℃ | -40℃~+400℃ | -40℃~+300℃ |
| अधिकतम भार क्षमता N/mm2 | 100 | 60 | 50 | 70 | 150 |
| अधिकतम स्लाइडिंग गति m/min | 15 | 10 | 20 | 10 | 10 |
| अधिकतम PV मान सीमा N/mm2·m/min | 200 | 60 | 60 | 80 | 200 |
कॉपर और कॉपर मिश्र धातुओं के बियरिंग के लिए आपका विशेषज्ञ। क्रेन बुशिंग
हम ग्राहक के चित्रों के अनुसार पंप और गियर पंप उद्योग के पुर्जों के लिए हाइड्रोलिक पिस्टन कांस्य बुशिंग के अनुसंधान और विकास पर ध्यान केंद्रित कर रहे हैं। जैसे बुशिंग ड्राइविंग गियर, कास्ट कांस्य बेयरिंग, प्रेशर प्लेट, कॉपर बुशिंग, गियर पंप बुश के लिए थ्रस्ट प्लेट।
जहाज
जहाज: प्रोपेलर, प्रोपेलर कैप, वर्म गियर, समुद्री तांबे के फ्लैंज, तांबे की शाफ्ट की छड़, तांबे की आस्तीन, बुशिंग
निर्माण मशीनरी: रॉक ड्रिलिंग नट, कॉपर स्लीव ड्रिल हैंडल, कनेक्टिंग पार्ट्स के लिए वियर-रेसिस्टेंट स्लीव
प्रतीक:CuAl10Fe5Ni5-C
संख्या:CC333G
श्रेणी: EN कास्टिंग कॉपर अलॉय बुशिंग
प्रकार:कास्ट कांस्य बुशिंग
| रासायनिक संरचना द्रव्यमान/% | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 76.0-83.0 | 0.1 | 8.5-10.5 | 4.0-5.5 | 3 | 4.0-6.0 | 0.03 | 0.1 | - | 0.5 |
| यांत्रिक गुण | |||
|---|---|---|---|
| तन्य शक्ति Mpa(न्यूनतम) | उपज शक्ति MPa(न्यूनतम) | बढ़ाव % | ब्रिनेल कठोरता(HB) |
| 650 | 280 | 13 | 150 |
1, रासायनिक संरचना में, एकल मान अधिकतम का प्रतिनिधित्व करते हैं।
2, कठोरता मान का यांत्रिक प्रदर्शन केवल संदर्भ के लिए है
VIIPLUS का एक बढ़ता हुआ निर्माता है ग्रेफाइट प्लग्ड बुशिंग उत्पाद विभिन्न उद्योग आवश्यकताओं को पूरा करने के लिए तैयार किए गए हैं, जिसका प्राथमिक ध्यान स्लाइडिंग बेयरिंग पार्ट्स तेल और गैस उद्योग के भीतर है।

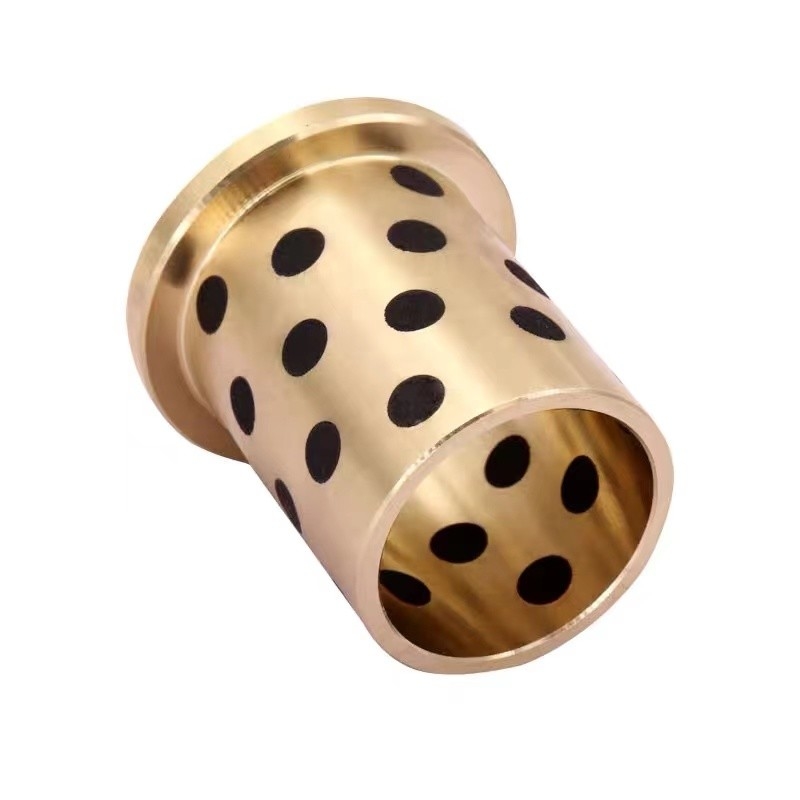

सतत कास्ट और सेंट्रीफ्यूगल कास्ट बेयरिंग एएसटीएम, एसएई और अन्य मानकों को पूरा करते हैं C86300 मैंगनीज कांस्य ग्रेफाइट कांस्य बुशिंग चीन से ऑर्डर करने के लिए बनाया गया। शोल्डर बुशिंग ठोस कांस्य बुशिंग, उच्च-संपीड़ित समान रूप से लागू स्नेहक के साथ, रखरखाव-मुक्त। हमारी कंपनी के फ्लैंज गाइड स्लीव बुशिंग के आंतरिक छेद में कोई "शोल्डर" घटना नहीं है; चूंकि आंतरिक छेद के R कोण और आंतरिक व्यास को दो प्रक्रियाओं में संसाधित किया जाता है, इसलिए दो प्रक्रियाओं के जंक्शन पर एक शोल्डर का उत्पादन किया जाएगा, जो उत्पाद के सेवा जीवन को प्रभावित करेगा। इसके अलावा, यदि शोल्डर बहुत बड़ा है, तो शोल्डर की कुछ तांबे की सामग्री गाइड कॉलम के एक्सट्रूज़न के कारण गिर जाएगी।
शोल्डरलेस गाइड ग्रूव स्लीव बुश स्लाइड, कैम अक्षीय रूप से सुरक्षित किए जा सकते हैं
मीट्रिक गाइड कांस्य बुशिंग सटीक रूप से बनाए जाते हैं उच्च गुणवत्ता वाले कांस्य पीतल, मैंगनीज कांस्य, एल्यूमीनियम कांस्य (C863,C954,C932...), और कठोर और क्लोज टॉलरेंस के लिए फिनिश-ग्राउंड। VIIPLUS चीन से ऑर्डर करने के लिए बुशिंग का निर्माण करता है कांस्य गाइड बुश में कोई शोल्डर नहीं है, स्लीव बुशिंग बनाना उपयोग के लिए उपयुक्त है जब अक्षीय रूप से बुश को सुरक्षित करने के लिए कोई पूरक मोल्ड प्लेट नहीं है या यदि प्लेट जिसमें बुश बैठता है, एक अतिरिक्त डिमोल्डिंग मूवमेंट करता है, जैसा कि स्ट्रिपर प्लेट वाले मोल्ड के मामले में होता है। गाइड बुश एक संबंधित सुरक्षित खांचे के साथ भी आता है जो मोल्ड में सटीक मार्गदर्शन सुनिश्चित करने में मदद करता है।
आवास ØH7
माउंटिंग के बाद बुशिंग इनर-Ø कृपया हमारे बिक्री इंजीनियरों से परामर्श करें, मानक वितरित टॉलरेंस: r6 या E7
ग्राहक की आवश्यकता के आधार पर शाफ्ट टॉलरेंस
अनुकूलित बुशिंग में दुनिया भर से बढ़ती मांग को समायोजित करने के लिए DIN मीट्रिक माप हैं। मीट्रिक आकार के बुशिंग पार्ट्स में कांस्य-प्लेटेड वियर प्लेट शामिल हैं; स्व-चिकनाई बुशिंग; थ्रस्ट वॉशर; और कांस्य-प्लेटेड शोल्डर बुशिंग, इजेक्शन बुशिंग, और स्व-चिकनाई वाले निर्देशित-इजेक्शन बुशिंग।
कांस्य बुशिंग, जिसमें उच्च-उत्पादन मोल्ड के लिए एक टिकाऊ पहनने की सतह भी है, को मशीन करना आसान बताया जाता है और इसे लगभग किसी भी कॉन्फ़िगरेशन में आकार दिया जा सकता है, जिसके लिए किसी विशेष उपकरण की आवश्यकता नहीं होती है। वियर प्लेट को कांस्य-प्लेटेड मोल्ड के लिए एक टिकाऊ सतह के साथ निर्मित किया जाता है जिसमें स्लाइड, कैम या सपाट सतहों की आवश्यकता होती है जहां घर्षण पहनने एक कारक है। कांस्य बुशिंग सटीक-ग्राउंड कांस्य से बने होते हैं जिनमें तेल के खांचे और एक वास्तविक बुशिंग सतह होती है जो उनकी पूरी लंबाई तक फैली होती है। उन्हें सादे कांस्य की तुलना में अधिक चिकना और लंबा प्रदर्शन करने के लिए कहा जाता है, क्योंकि स्नेहक को फिगर-आठ तेल नाली प्रणाली द्वारा असर सतह पर वितरित किया जाता है।
ग्रीस के लिए केवल डबल लूप और डबल फिगर आठ की सिफारिश की जाती है।
ऑर्डर-टू-ऑर्डर कास्ट कांस्य स्लीव बेयरिंग
तेल और ग्रीस नाली कांस्य बुशिंग और फ्लैंज
नाली प्रकार :सिंगल लूप फिगर आठ स्ट्रेट और सर्कुलर डबल लूप डबल फिगर आठ हाफ फिगर आठ स्ट्रेट सर्कुलर
नोट: असर और शाफ्ट के बीच एक अधिक उत्तम तेल फिल्म बनाने के लिए, हम एक V-आकार की नाली की अनुशंसा करते हैं, जब भी डिज़ाइन अनुमति देता है, क्योंकि यह असर सतह पर स्नेहक के पूर्ण प्रवाह की अनुमति देता है।
| सामग्री संरचना और गुण | ||||
|---|---|---|---|---|
| ग्रेड | कांस्य | कांस्य | कांस्य बुशिंग | बुरोंज़ बुशिंग |
| सामग्री | CuZn25Al5Mn3Fe3 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 |
| घनत्व | 8 | 8.9 | 7.8 | 8.9 |
| कठोरता HB | ＞210 | ＞70 | ＞150 | ＞95 |
| तन्य शक्ति N/mm² | ＞750 | ＞200 | ＞600 | ＞260 |
| उपज शक्ति N/mm² | ＞450 | ＞90 | ＞260 | ＞150 |
| बढ़ाव % | ＞12 | ＞25 | ＞10 | ＞8 |
| रैखिक विस्तार का गुणांक | 1.9×10-5/℃ | 1.8×10-5/℃ | 1.6×10-5/℃ | 1.8×10-5/℃ |
| अधिकतम तापमान ℃ | -40~+300 | -40~+400 | -40~+400 | -40~+400 |
| अधिकतम भार N/mm² | 100 | 60 | 50 | 70 |
| अधिकतम गति (सूखा) m/min | 15 | 10 | 20 | 10 |
| अधिकतम PV(स्नेहन) N/mm² *m/min | 200 | 60 | 60 | 80 |
| संपीड़न विरूपण 300N/mm² | ＜0.01mm | ＜0.05mm | ＜0.04mm | ＜0.05mm |
सादे कास्ट कांस्य स्लीव बुशिंग, नालीदार कास्ट कांस्य स्लीव बुशिंग, फ्लैंज कास्ट कांस्य बुशिंग, थ्रस्ट वॉशर, कास्ट कांस्य बेयरिंग, ओवरसाइज़्ड बेयरिंग, बुशिंग साइज़: हमारी मानक बेयरिंग लाइन में विभिन्न आयाम और इंच आकार की बुशिंग हैं जो स्टॉक में हैं।
ऑयल/ग्रीस एप्लीकेशन के लिए ऑर्डर-टू-ऑर्डर कास्ट कांस्य स्लीव बेयरिंग
VIIPLUS INTERNATIONAL विभिन्न ग्राहक आवश्यकताओं के अनुसार, DIN, BS, EN (DIN/EN), SS, BS, UNS, SAE, और चीन GB मानक उत्पादन के अनुसार सभी प्रकार के कांस्य, पीतल बुशिंग, प्लेट और रॉड उत्पाद। सभी उत्पाद सेंट्रीफ्यूगल कास्टिंग, कंटीन्यूअस कास्टिंग और एक्सट्रूज़न स्लाइडिंग बेयरिंग द्वारा इलेक्ट्रोलाइटिक कॉपर से बने होते हैं।
बेयरिंग समाधान
हमारी कंपनी आपको प्रदान करने में माहिर है: तेल मुक्त बेयरिंग, स्लाइडिंग बेयरिंग, सेल्फ-लुब्रिकेटिंग बेयरिंग, कंपोजिट बेयरिंग; निर्माण मशीनरी, ऑटोमोटिव उद्योग, विद्युत उपकरण, हाइड्रोलिक और वायवीय, मोल्ड, कृषि मशीनरी, जल संरक्षण, ब्रिज में।
