| ब्रांड नाम: | viiplus Self-lubricating composite bearing |
| मॉडल संख्या: | उच्च प्रदर्शन पोम तेल मुक्त आत्म स्नेहन बीयरिंग |
| एमओक्यू: | खरीद फरोख्त |
| कीमत: | negotiate |
| भुगतान की शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | एल / सी, टी / टी, वेस्टर्न यूनियन |

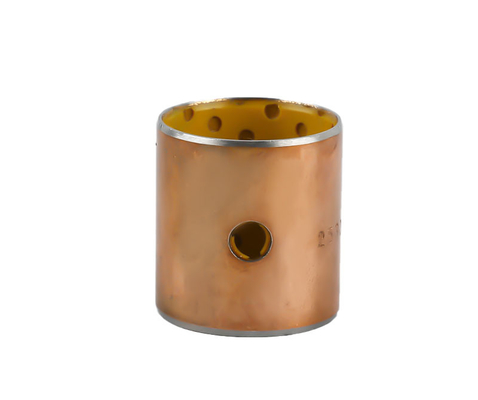

कांस्य पाउडर के साथ पीएपी पी20 सीरीज पॉलिमर प्लेन बियरिंग्स उच्च प्रदर्शन वाले घटक हैं जो स्थायित्व, कम घर्षण और स्व-स्नेहन की आवश्यकता वाले औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किए गए हैं। इन बियरिंग्स का निर्माण कांस्य पाउडर से प्रबलित पॉलिमर सामग्री से किया गया है, जो उनकी ताकत, पहनने के प्रतिरोध और भार-वहन क्षमता को बढ़ाता है। नीचे उनकी विशेषताओं, अनुप्रयोगों और विशिष्टताओं का विस्तृत अवलोकन दिया गया है:
प्रमुख विशेषताऐं
सामग्री की संरचना:
बीयरिंग स्टील + कांस्य पाउडर + पीओएम (पॉलीऑक्सीमेथिलीन) से बने होते हैं। कांस्य पाउडर सुदृढीकरण ताकत और पहनने के प्रतिरोध में सुधार करता है, जबकि पीओएम परत स्व-चिकनाई गुण प्रदान करती है179।
स्व-चिकनाई:
पीओएम सामग्री यह सुनिश्चित करती है कि बीयरिंग बाहरी स्नेहन की आवश्यकता के बिना संचालित हो, रखरखाव आवश्यकताओं और डाउनटाइम19 को कम कर दे।
स्थायित्व और पहनने का प्रतिरोध:
कांस्य पाउडर उच्च भार और गति का सामना करने की सामग्री की क्षमता को बढ़ाता है, जिससे यह औद्योगिक वातावरण की मांग के लिए उपयुक्त हो जाता है17।
अनुकूलन योग्य आकार:
बीयरिंग मानक और अनुकूलित आकारों की एक विस्तृत श्रृंखला में उपलब्ध हैं, जो विभिन्न मशीनरी और उपकरणों179 के साथ संगतता सुनिश्चित करते हैं।
कम घर्षण और सुचारू संचालन:
सादा बियरिंग डिज़ाइन कम घर्षण और कुशल बिजली संचरण सुनिश्चित करता है, जो सुचारू संचालन16 में योगदान देता है।
अनुप्रयोग
PAP P20 श्रृंखला के बीयरिंग बहुमुखी हैं और उद्योगों में व्यापक रूप से उपयोग किए जाते हैं जैसे:
ऑटोमोटिव: चेसिस घटकों और सस्पेंशन सिस्टम913 के लिए।
कृषि मशीनरी: कंबाइन हार्वेस्टर, प्लांटर्स और बेलर्स914 में।
औद्योगिक मशीनरी: इस्पात और धातुकर्म उपकरण, खनन मशीनरी और हाइड्रोलिक सिस्टम913 के लिए।
निर्माण और भारी उपकरण: उच्च भार और कम गति वाले अनुप्रयोगों के लिए उपयुक्त914।
तकनीकी निर्देश
कार्य तापमान: -40°C से +120°C914.
भार क्षमता:
स्थैतिक: 250 N/mm² तक
गतिशील: 140 N/mm²914 तक।
कठोरता: >270 एचबी9.
स्नेहन: पीओएम स्व-चिकनाई, तेल, या ग्रीस17।
सतह का उपचार: बेहतर संक्षारण प्रतिरोध के लिए कॉपर-प्लेटिंग या टिन-प्लेटिंग17।
लाभ
रखरखाव-मुक्त: स्व-चिकनाई डिज़ाइन नियमित स्नेहन19 की आवश्यकता को समाप्त करता है।
लागत-प्रभावी: परिचालन लागत और डाउनटाइम को कम करता है914।
उच्च प्रदर्शन: उच्च-लोड, उच्च-गति और कम-गति अनुप्रयोगों19 के लिए उपयुक्त।
पर्यावरण अनुपालन: सीसा रहित और DIN 1494 और ISO 35471314 जैसे अंतरराष्ट्रीय मानकों को पूरा करता है।
उत्पाद प्रकार
PAP P20 श्रृंखला में विभिन्न आकार शामिल हैं, जैसे:
PAP0608-P20: 6 मिमी आंतरिक व्यास, 8 मिमी बाहरी व्यास, 8 मिमी चौड़ाई19।
PAP2025-P20: 20 मिमी भीतरी व्यास, 23 मिमी बाहरी व्यास, 25 मिमी चौड़ाई110।
PAP3030-P20: 30 मिमी आंतरिक व्यास, 34 मिमी बाहरी व्यास, 30 मिमी चौड़ाई11।
निर्माता और आपूर्तिकर्ता
ब्रांड: viiplus सेल्फ-लुब्रिकेटिंग कम्पोजिट बियरिंग17।
प्रमाणपत्र: आरएचओएस, डीआईएन 1494, आईएसओ 3547114।
पैकेजिंग: निर्यात कार्टन, लकड़ी का फूस, या लकड़ी का केस17।
डिलिवरी समय: 5-25 कार्य दिवस17.
अधिक जानकारी के लिए या कोटेशन के अनुरोध के लिए, आप हमसे संपर्क कर सकते हैं।
यह श्रृंखला टिकाऊ, कम रखरखाव और उच्च प्रदर्शन वाले समाधान चाहने वाले उद्योगों के लिए एक विश्वसनीय विकल्प है।
कांस्य पाउडर के साथ पीएपी पी20 सीरीज पॉलिमर प्लेन बियरिंग्स उच्च प्रदर्शन वाले घटक हैं जिन्हें विभिन्न औद्योगिक अनुप्रयोगों में सुचारू और विश्वसनीय रोटेशन प्रदान करने के लिए डिज़ाइन किया गया है।
कांस्य पाउडर से प्रबलित पॉलिमर सामग्री से निर्मित, ये बीयरिंग असाधारण स्थायित्व और पहनने के प्रतिरोध प्रदान करते हैं। कांस्य पाउडर सुदृढीकरण सामग्री की ताकत और भार-वहन क्षमता को बढ़ाता है, जिससे यह उच्च-भार और उच्च-गति अनुप्रयोगों में उपयोग के लिए उपयुक्त हो जाता है।
सादा असर डिज़ाइन कम-घर्षण रोटेशन और कुशल बिजली संचरण की अनुमति देता है। पॉलिमर सामग्री अच्छे स्व-चिकनाई गुण भी प्रदर्शित करती है, जिससे बाहरी स्नेहन और रखरखाव की आवश्यकता कम हो जाती है।
मशीनरी, पंप, मोटर या अन्य औद्योगिक उपकरणों में उपयोग किए जाने वाले, कांस्य पाउडर के साथ पीएपी पी20 सीरीज पॉलिमर प्लेन बियरिंग्स सुचारू रोटेशन और भार वहन के लिए एक मजबूत और विश्वसनीय समाधान प्रदान करते हैं। उनकी सटीक इंजीनियरिंग, उच्च गुणवत्ता वाली सामग्री और पहनने के प्रतिरोधी गुण उन्हें औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय विकल्प बनाते हैं जो सर्वोत्तम प्रदर्शन और स्थायित्व की मांग करते हैं।
| PAP0608-P20 6 8 8 * PAP2010-P20 20 23 10 4 |
| PAP0610-P20 6 8 10 * PAP2012-P20 20 23 12 4 |
| PAP0710-P20 7 9 10 * PAP2015-P20 20 23 15 4 |
| PAP0808-P20 8 10 8 4 PAP2017-P20 20 23 17 4 |
| PAP0810-P20 8 10 10 4 PAP2020-P20 20 23 20 4 |
| PAP0812-P20 8 10 12 4 PAP2025-P20 20 23 25 4 |
| PAP1008-P20 10 12 8 4 PAP2030-P20 20 23 30 4 |
| पीएपी1010-पी20 10 12 10 4 पीएपी2215-पी20 22 25 15 6 |
| पीएपी1012-पी20 10 12 12 4 पीएपी2220-पी20 22 25 20 6 |
| पीएपी1015-पी20 10 12 15 4 पीएपी2222-पी20 22 25 22 6 |
| पीएपी1020-पी20 10 12 20 4 पीएपी2225-पी20 22 25 25 6 |
| पीएपी1210-पी20 12 14 10 4 पीएपी2230-पी20 22 25 30 6 |
| पीएपी1212-पी20 12 14 12 4 पीएपी2415-पी20 24 27 15 6 |
| पीएपी1215-पी20 12 14 15 4 पीएपी2420-पी20 24 27 20 6 |
| पीएपी1220-पी20 12 14 20 4 पीएपी2425-पी20 24 27 25 6 |
| पीएपी1225-पी20 12 14 25 4 पीएपी2430-पी20 24 27 30 6 |
| पीएपी1310-पी20 13 15 10 4 पीएपी2510-पी20 25 28 10 6 |
| पीएपी1414-पी20 14 16 14 4 पीएपी2515-पी20 25 28 15 6 |
| पीएपी1415-पी20 14 16 15 4 पीएपी2520-पी20 25 28 20 6 |
| पीएपी1420-पी20 14 16 20 4 पीएपी2530-पी20 25 28 30 6 |
| पीएपी1422-पी20 14 16 22 4 पीएपी2540-पी20 25 28 40 6 |
| पीएपी1425-पी20 14 16 25 4 पीएपी2550-पी20 25 28 50 6 |
| पीएपी1432-पी20 14 16 32 4 पीएपी2820-पी20 28 32 20 6 |
| पीएपी1510-पी20 15 17 10 4 पीएपी2825-पी20 28 32 25 6 |
| पीएपी1512-पी20 15 17 12 4 पीएपी2828-पी20 28 32 28 6 |
| पीएपी1515-पी20 15 17 15 4 पीएपी2830-पी20 28 32 30 6 |
| पीएपी1520-पी20 15 17 20 4 पीएपी3015-पी20 30 34 15 6 |
| पीएपी1525-पी20 15 17 25 4 पीएपी3020-पी20 30 34 20 6 |
| पीएपी1610-पी20 16 18 10 4 पीएपी3025-पी20 30 34 25 6 |
| पीएपी1612-पी20 16 18 12 4 पीएपी3030-पी20 30 34 30 6 |
| पीएपी1615-पी20 16 18 15 4 पीएपी3040-पी20 30 34 40 6 |
| पीएपी1616-पी20 16 18 16 4 पीएपी3220-पी20 32 36 20 6 |
| पीएपी1620-पी20 16 18 20 4 पीएपी3225-पी20 32 36 25 6 |
| पीएपी1625-पी20 16 18 25 4 पीएपी3230-पी20 32 36 30 6 |
| पीएपी1815-पी20 18 20 15 4 पीएपी3235-पी20 32 36 35 6 |
| पीएपी1818-पी20 18 20 18 4 पीएपी3240-पी20 32 36 40 6 |
| पीएपी1820-पी20 18 20 20 4 पीएपी3515-पी20 35 39 15 6 |
| पीएपी1825-पी20 18 20 25 4 पीएपी3520-पी20 35 39 20 6 |
| PAP3525-P20 35 39 25 6 PAP6070-P20 60 65 70 8 |
| PAP3530-P20 35 39 30 6 PAP6530-P20 65 70 30 8 |
| पीएपी3535-पी20 35 39 35 6 पीएपी6540-पी20 65 70 40 8 |
| पीएपी3540-पी20 35 39 40 6 पीएपी6550-पी20 65 70 50 8 |
| PAP3550-P20 35 39 50 6 PAP6560-P20 65 70 60 8 |
| पीएपी3635-पी20 36 40 35 6 पीएपी6565-पी20 65 70 65 8 |
| PAP3720-P20 37 41 20 6 PAP6570-P20 65 70 70 8 |
| PAP3730-P20 37 41 30 6 PAP7030-P20 70 75 30 8 |
| PAP4020-P20 40 44 20 8 PAP7040-P20 70 75 40 8 |
| PAP4025-P20 40 44 25 8 PAP7050-P20 70 75 50 8 |
| PAP4030-P20 40 44 30 8 PAP7060-P20 70 75 60 8 |
| PAP4040-P20 40 44 40 8 PAP7065-P20 70 75 65 8 |
| PAP4050-P20 40 44 50 8 PAP7070-P20 70 75 70 8 |
| PAP4520-P20 45 50 20 8 PAP7080-P20 70 75 80 8 |
| PAP4525-P20 45 50 25 8 PAP7540-P20 75 80 40 9,5 |
| PAP4530-P20 45 50 30 8 PAP7560-P20 75 80 60 9,5 |
| PAP4535-P20 45 50 35 8 PAP7575-P20 75 80 75 9,5 |
| PAP4540-P20 45 50 40 8 PAP7580-P20 75 80 80 9,5 |
| PAP4545-P20 45 50 45 8 PAP8040-P20 80 85 40 9,5 |
| PAP4550-P20 45 50 50 8 PAP8050-P20 80 85 50 9,5 |
| PAP5020-P20 50 55 20 8 PAP8055-P20 80 85 55 9,5 |
| PAP5025-P20 50 55 25 8 PAP8060-P20 80 85 60 9,5 |
| PAP5030-P20 50 55 30 8 PAP8080-P20 80 85 80 9,5 |
| PAP5040-P20 50 55 40 8 PAP80100-P20 80 85 100 9,5 |
| PAP5050-P20 50 55 50 8 PAP8530-P20 85 90 30 9,5 |
| PAP5055-P20 50 55 55 8 PAP8540-P20 85 90 40 9,5 |
| PAP5060-P20 50 55 60 8 PAP8550-P20 85 90 50 9,5 |
| PAP5520-P20 55 60 20 8 PAP8560-P20 85 90 60 9,5 |
| PAP5525-P20 55 60 25 8 PAP8580-P20 85 90 80 9,5 |
| PAP5530-P20 55 60 30 8 PAP8585-P20 85 90 85 9,5 |
| PAP5540-P20 55 60 40 8 PAP85100-P20 85 90 100 9,5 |
| PAP5550-P20 55 60 50 8 PAP9040-P20 90 95 40 9,5 |
| PAP5555-P20 55 60 55 8 PAP9060-P20 90 95 60 9,5 |
| PAP5560-P20 55 60 60 8 PAP9080-P20 90 95 80 9,5 |
| PAP6030-P20 60 65 30 8 PAP9090-P20 90 95 90 9,5 |
| PAP6040-P20 60 65 40 8 PAP90100-P20 90 95 100 9,5 |
| PAP6050-P20 60 65 50 8 PAP9530-P20 95 100 30 9,5 |
| PAP6060-P20 60 65 60 8 PAP9560-P20 95 100 60 9,5 |
| PAP95100-P20 95 100 100 9,5 PAP13050-P20 130 135 50 9,5 |
| PAP10030-P20 100 105 30 9,5 PAP13060-P20 130 135 60 9,5 |
| PAP10040-P20 100 105 40 9,5 PAP13080-P20 130 135 80 9,5 |
| PAP10050-P20 100 105 50 9,5 PAP130100-P20 130 135 100 9,5 |
| PAP10060-P20 100 105 60 9,5 PAP130130-P20 130 135 130 9,5 |
| PAP10080-P20 100 105 80 9,5 PAP13530-P20 135 140 30 9,5 |
| PAP10090-P20 100 105 90 9,5 PAP13560-P20 135 140 60 9,5 |
| PAP10095-P20 100 105 95 9,5 PAP13580-P20 135 140 80 9,5 |
| PAP100100-P20 100 105 100 9,5 PAP14050-P20 140 145 50 9,5 |
| PAP100115-P20 100 105 115 9,5 PAP14060-P20 140 145 60 9,5 |
| PAP10550-P20 105 110 50 9,5 PAP14080-P20 140 145 80 9,5 |
| PAP10560-P20 105 110 60 9,5 PAP140100-P20 140 145 100 9,5 |
| PAP10580-P20 105 110 80 9,5 PAP140140-P20 140 145 140 9,5 |
| PAP10595-P20 105 110 95 9,5 PAP15050-P20 150 155 50 9,5 |
| PAP105105-P20 105 110 105 9,5 PAP15060-P20 150 155 60 9,5 |
| PAP105110-P20 105 110 110 9,5 PAP15080-P20 150 155 80 9,5 |
| PAP105115-P20 105 110 115 9,5 PAP150100-P20 150 155 100 9,5 |
| PAP11030-P20 110 115 30 9,5 PAP150150-P20 150 155 150 9,5 |
| PAP11050-P20 110 115 50 9,5 PAP16050-P20 160 165 50 11 |
| PAP11060-P20 110 115 60 9,5 PAP16060-P20 160 165 60 11 |
| PAP11080-P20 110 115 80 9,5 PAP16080-P20 160 165 80 11 |
| PAP11095-P20 110 115 95 9,5 PAP160100-P20 160 165 100 11 |
| PAP110110-P20 110 115 110 9,5 PAP160160-P20 160 165 160 11 |
| PAP110115-P20 110 115 115 9,5 PAP17050-P20 170 175 50 11 |
| PAP11550-P20 115 120 50 9,5 PAP17060-P20 170 175 60 11 |
| PAP11570-P20 115 120 70 9,5 PAP17080-P20 170 175 80 11 |
| PAP12040-P20 120 125 40 9,5 PAP170100-P20 170 175 100 11 |
| PAP12060-P20 120 125 60 9,5 PAP170170-P20 170 175 170 11 |
| PAP12080-P20 120 125 80 9,5 PAP18050-P20 180 185 50 11 |
| PAP120100-P20 120 125 100 9,5 PAP18060-P20 180 185 60 11 |
| PAP120110-P20 120 125 110 9,5 PAP18080-P20 180 185 80 11 |
| PAP120120-P20 120 125 120 9,5 PAP180100-P20 180 185 100 11 |
| PAP12550-P20 125 130 50 9,5 PAP180180-P20 180 185 180 11 |
| PAP12560-P20 125 130 60 9,5 PAP19050-P20 190 195 50 11 |
| PAP12580-P20 125 130 80 9,5 PAP19060-P20 190 195 60 11 |
| PAP125100-P20 125 130 100 9,5 PAP19080-P20 190 195 80 11 |
| PAP125110-P20 125 130 110 9,5 PAP190100-P20 190 195 100 11 |
| PAP125125-P20 125 130 125 9,5 PAP190120-P20 190 195 120 11 |
| PAP190190-P20 190 195 190 11 PAP250100-P20 250 255 100 12 |
| PAP20050-P20 200 205 50 11 PAP250120-P20 250 255 120 12 |
| PAP20060-P20 200 205 60 11 PAP250250-P20 250 255 250 12 |
| PAP20080-P20 200 205 80 11 PAP26050-P20 260 265 50 12 |
| PAP200100-P20 200 205 100 11 PAP26060-P20 260 265 60 12 |
| PAP200120-P20 200 205 120 11 PAP26080-P20 260 265 80 12 |
| PAP200200-P20 200 205 200 11 PAP260100-P20 260 265 100 12 |
| PAP22050-P20 220 225 50 12 PAP260120-P20 260 265 120 12 |
| PAP22060-P20 220 225 60 12 PAP260260-P20 260 265 260 12 |
| PAP22080-P20 220 225 80 12 PAP28050-P20 280 285 50 12 |
| PAP220100-P20 220 225 100 12 PAP28060-P20 280 285 60 12 |
| PAP220120-P20 220 225 120 12 PAP28080-P20 280 285 80 12 |
| PAP220220-P20 220 225 220 12 PAP280100-P20 280 285 100 12 |
| PAP24050-P20 240 245 50 12 PAP280120-P20 280 285 120 12 |
| PAP24060-P20 240 245 60 12 PAP280280-P20 280 285 280 12 |
| PAP24080-P20 240 245 80 12 PAP30050-P20 300 305 50 12 |
| PAP240100-P20 240 245 100 12 PAP30060-P20 300 305 60 12 |
| PAP240120-P20 240 245 120 12 PAP30080-P20 300 305 80 12 |
| PAP240240-P20 240 245 240 12 PAP300100-P20 300 305 100 12 |
| PAP25050-P20 250 255 50 12 PAP300120-P20 300 305 120 12 |
| PAP25060-P20 250 255 60 12 PAP300300-P20 300 305 300 12 |
| PAP25080-P20 250 255 80 12 |

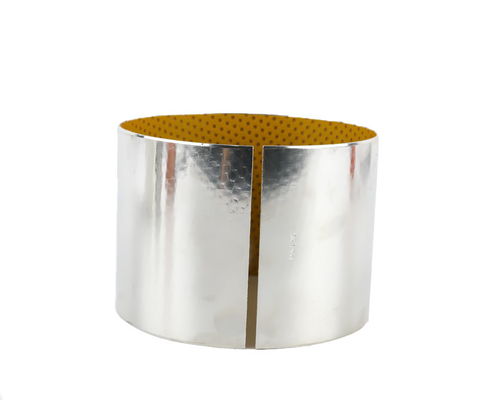

पीओएम-आधारित स्लीव बियरिंग, जिसे पीओएम बुशिंग, बाउंड्री लुब्रिकेटेड बियरिंग, ऑयल-फ्री बियरिंग, ड्राई बियरिंग, पीओएम बियरिंग और पीओएम कोटेड ड्राई स्लीव भी कहा जाता है। इसकी सामग्री संरचना डॉवेल के समान है। अंतर POM लेपित परत में है।

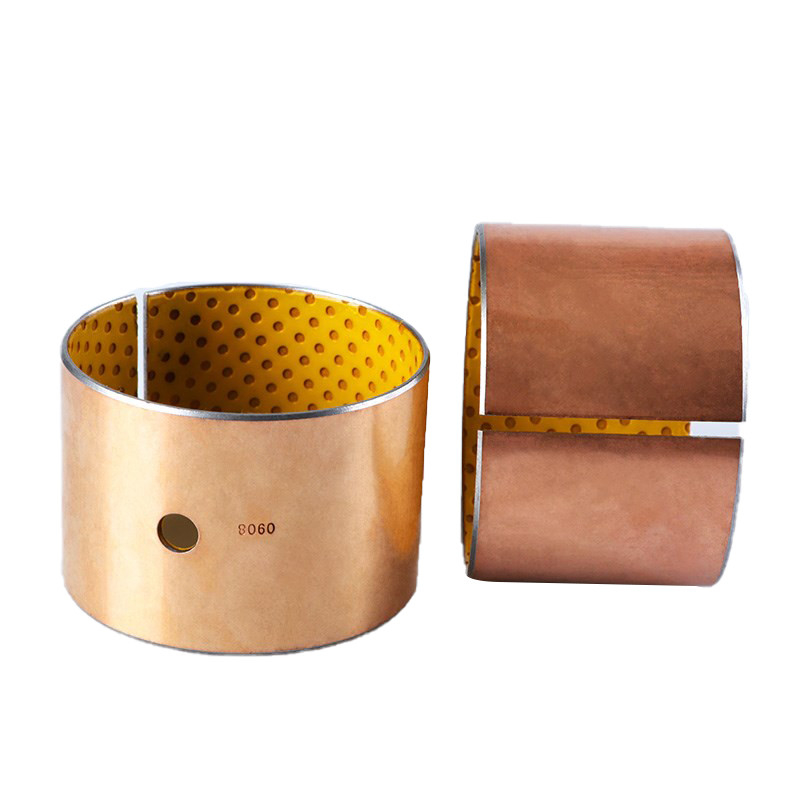

पीला पोम कम्पोजिट बुशिंग हमारी कंपनी का एक मानक आइटम है। इस प्रकार के स्व-चिकनाई बीयरिंग में अन्य पीओएम बुशिंग के समान सामग्री संरचना होती है।
1. पोम 0.3~0.5मिमी.
2. झरझरा कांस्य 0.2~0.3मिमी.
3. स्टील बैकिंग 0.4~2.2मिमी.
4. कॉपर प्लेटिंग 0.008 मिमी।
| पोम स्प्लिट बुश बियरिंग के लिए विशिष्टताएँ - पोम प्रकार | |
| संदर्भ | पोम झाड़ी |
| ब्रांड | Viiplus |
| व्यास के अंदर | 20 मिमी |
| घेरे के बाहर | 23 मिमी |
| चौड़ाई | 15 मिमी |
| प्रकार | सहन करना |
| वजन (किग्रा) | 0.0001 |
| भार क्षमता | 70एन/मिमी2 | |
| घर्षण मान | 0.05 से 0.25 µ | |
| तापमान | -40 से +130 [डिग्री सेल्सियस] | |
| अधिकतम. पीवी (तेल की स्थिति) | 22N/mm2 .m/s | |
| अधिकतम. रफ़्तार | 2.5 मी/से | |
1. मशीनिंग के लिए स्नेहक इंडेंट के साथ या उसके बिना स्लाइडिंग परत पीओएम
2.छिद्रपूर्ण कांस्य सिंटर
3.स्टील बैक
| परिचालन प्रदर्शन | |
| सूखा | गरीब |
| तेल lubricated | अच्छा |
| चर्बी चिकनाईयुक्त | बहुत अच्छा |
| जल चिकनाईयुक्त | गरीब |
| प्रक्रिया द्रव चिकनाईयुक्त | गरीब |
| सामान्य | इकाई | कीमत | |
| अधिकतम भार, पी |
स्थिर |
एन/मिमी2 |
140 140 |
| परिचालन तापमान |
मिन |
डिग्री सेल्सियस |
- 40 130 |
| रैखिक तापीय विस्तार का गुणांक | सतह के समानांतर | 10-6/के | 11 |
| सतह पर सामान्य | 10-6/के | 29 |
| ग्रीस चिकनाईयुक्त | ||
| अधिकतम फिसलने की गति, यू | एमएस | 2.5 |
| अधिकतम पीयू कारक | एन/मिमी2एक्सएम/एस | 2.8 |
| घर्षण के गुणांक | 0.06 – 0.12 |
| सिफारिशों | |||
| शाफ्ट सतह खुरदरापन, रा | माइक्रोन | ≤ 0.4 | |
| शाफ्ट की सतह की कठोरता |
सामान्य |
मॉडिफ़ाइड अमेरिकन प्लान |
> 200 > 350 |
बियरिंग फॉर्म मानक आयामों में उपलब्ध हैं
ऑर्डर के अनुसार बनाई गई मीट्रिक बीयरिंग और इंपीरियल बुशिंग: विशेष आयामों में मानक बुशिंग फॉर्म, अर्ध-बुशिंग, मुद्रांकन द्वारा प्राप्त विशेष आकार, स्थान निर्धारण के साथ बीयरिंग, स्नेहक छेद और मशीनी खांचे, अनुकूलित बुशिंग डिजाइन
वीडियो
वीडियो
