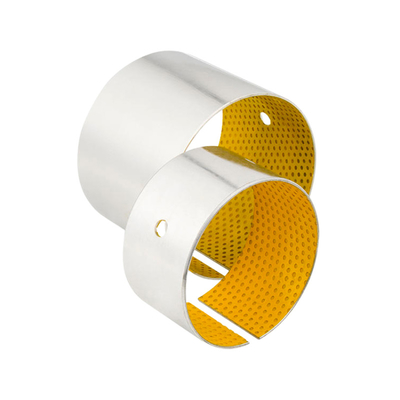

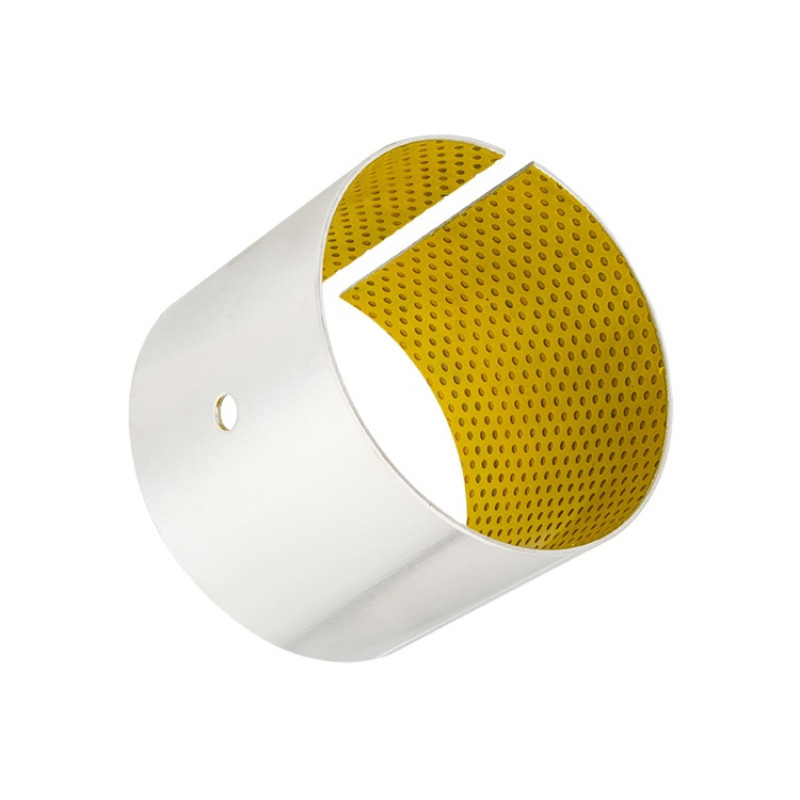

पीओएम (पोलियोक्सीमेथिलीन) कॉपर प्लेटेड ड्राई स्लाइडिंग लेयरिंग, जिसमें 100 मिमी आंतरिक व्यास है, एक उच्च प्रदर्शन लेयरिंग समाधान है जिसे मांग वाले अनुप्रयोगों के लिए डिज़ाइन किया गया है।पीओएम सामग्री और तांबे के आवरण का संयोजन असाधारण पहनने के प्रतिरोध प्रदान करता है, कम घर्षण, और अच्छी रासायनिक स्थिरता।
पीओएम, अपने उत्कृष्ट यांत्रिक गुणों के लिए जाना जाता है, बेयरिंग को उत्कृष्ट शक्ति, कठोरता और आयामी स्थिरता प्रदान करता है।स्लाइडिंग सतह पर तांबे की चढ़ाना पहनने के प्रतिरोध और स्नेहन को और बढ़ाता है, भारी भार और उच्च गति के तहत भी सुचारू और विश्वसनीय संचालन सुनिश्चित करता है।
यह सूखी स्लाइडिंग असर मशीनरी, ऑटोमोटिव और एयरोस्पेस सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।यह न्यूनतम रखरखाव के साथ विश्वसनीय और टिकाऊ बीयरिंग की आवश्यकता वाले अनुप्रयोगों के लिए एक लागत प्रभावी समाधान प्रदान करता है100 मिमी के आंतरिक व्यास से यह विभिन्न शाफ्ट आकारों के लिए उपयुक्त है, जिससे सिस्टम डिजाइन में लचीलापन और सुविधा मिलती है।
| DXB10095 | 10 | 100 | 105 | 95 | 2.5 | +20+100 |
| DXB1010 | 10 | 10 | 13 | 10 | 1.5 | +20+100 |
| DXB1015 | 10 | 10 | 13 | 15 | 1.5 | +20+100 |
| DXB1020 | 10 | 10 | 13 | 20 | 1.5 | +20+100 |
| DXB1215 | 10 | 12 | 15 | 15 | 1.5 | +20+100 |
| DXB1220 | 10 | 12 | 15 | 20 | 1.5 | +20+100 |
| DXB1415 | 10 | 14 | 17 | 15 | 1.5 | +20+100 |
| DXB1420 | 10 | 14 | 17 | 20 | 1.5 | +20+100 |
| DXB1515 | 10 | 15 | 18 | 15 | 1.5 | +20+100 |
| DXB1525 | 10 | 15 | 18 | 25 | 1.5 | +20+100 |
| DXB1615 | 10 | 16 | 19 | 15 | 1.5 | +20+100 |
| DXB1620 | 10 | 16 | 19 | 20 | 1.5 | +20+100 |
| DXB1625 | 10 | 16 | 19 | 25 | 1.5 | +20+100 |
| DXB1815 | 10 | 18 | 21 | 15 | 1.5 | +20+100 |
| DXB1820 | 10 | 18 | 21 | 20 | 1.5 | +20+100 |
| DXB1825 | 10 | 18 | 21 | 25 | 1.5 | +20+100 |
| DXB2015 | 10 | 20 | 23 | 15 | 1.5 | +20+100 |
| DXB2025 | 10 | 20 | 23 | 25 | 1.5 | +20+100 |
| DXB2030 | 10 | 20 | 23 | 30 | 1.5 | +20+100 |
| DXB2215 | 10 | 22 | 25 | 15 | 1.5 | +20+100 |
| DXB2220 | 10 | 22 | 25 | 20 | 1.5 | +20+100 |
| DXB2225 | 10 | 22 | 25 | 25 | 1.5 | +20+100 |
| DXB2415 | 10 | 24 | 27 | 15 | 1.5 | +20+100 |
| DXB2420 | 10 | 24 | 27 | 20 | 1.5 | +20+100 |
| DXB2425 | 10 | 24 | 27 | 25 | 1.5 | +20+100 |
| DXB2430 | 10 | 24 | 27 | 30 | 1.5 | +20+100 |
| DXB2515 | 10 | 25 | 28 | 15 | 1.5 | +20+100 |
| DXB2525 | 10 | 25 | 28 | 25 | 1.5 | +20+100 |
| DXB2530 | 10 | 25 | 28 | 30 | 1.5 | +20+100 |
| DXB3020 | 10 | 30 | 34 | 20 | 2 | +20+100 |
| DXB3030 | 10 | 30 | 34 | 30 | 2 | +20+100 |
| DXB3040 | 10 | 30 | 34 | 40 | 2 | +20+100 |
| DXB3520 | 10 | 35 | 39 | 20 | 2 | +20+100 |
| DXB3530 | 10 | 35 | 39 | 30 | 2 | +20+100 |
| DXB3550 | 10 | 35 | 39 | 50 | 2 | +20+100 |
| DXB4020 | 10 | 40 | 44 | 20 | 2 | +20+100 |
| DXB4030 | 10 | 40 | 44 | 30 | 2 | +20+100 |
| DXB4050 | 10 | 40 | 44 | 50 | 2 | +20+100 |
| DXB4530 | 10 | 45 | 50 | 30 | 2.5 | +20+100 |
| DXB4550 | 10 | 45 | 50 | 50 | 2.5 | +20+100 |
| DXB5040 | 10 | 50 | 55 | 40 | 2.5 | +20+100 |
| DXB5060 | 10 | 50 | 55 | 60 | 2.5 | +20+100 |
| DXB5540 | 10 | 55 | 60 | 40 | 2.5 | +20+100 |
| DXB5560 | 10 | 55 | 60 | 60 | 2.5 | +20+100 |
| DXB6040 | 10 | 60 | 65 | 40 | 2.5 | +20+100 |
| DXB6060 | 10 | 60 | 65 | 60 | 2.5 | +20+100 |
| DXB6540 | 10 | 65 | 70 | 40 | 2.5 | +20+100 |
| DXB6560 | 10 | 65 | 70 | 60 | 2.5 | +20+100 |
| DXB7040 | 10 | 70 | 75 | 40 | 2.5 | +20+100 |
| DXB7080 | 10 | 70 | 75 | 80 | 2.5 | +20+100 |
| DXB7540 | 10 | 75 | 80 | 40 | 2.5 | +20+100 |
| DXB7580 | 10 | 75 | 80 | 80 | 2.5 | +20+100 |
| DXB8040 | 10 | 80 | 85 | 40 | 2.5 | +20+100 |
| DXB8080 | 10 | 80 | 85 | 80 | 2.5 | +20+100 |
| DXB8540 | 10 | 85 | 90 | 40 | 2.5 | +20+100 |
| DXB8580 | 10 | 85 | 90 | 80 | 2.5 | +20+100 |
| DXB9040 | 10 | 90 | 95 | 40 | 2.5 | +20+100 |
| DXB9090 | 10 | 90 | 95 | 90 | 2.5 | +20+100 |
जर्नल लेयरिंग पतली दीवार वाले स्प्लिट सीम स्टील बैकअप-बॉन्ड्री लुब्रिकेटिंग बशिंग्स (बिना सीसा के)
मैंगनीज कांस्य बुशिंग, फॉस्फर कांस्य बुशिंग, एल्यूमीनियम कांस्य असर, और स्व-चिकित्सीय झाड़ी बीयरिंग, सूखी झाड़ी और वॉशर, सिंटर किए गए बीयरिंग और अन्य भागों के लिए अन्य सामग्री।
VIIPLUSसादा असर पर्यावरण को स्वच्छ बनाता है, समाज को अधिक सामंजस्यपूर्ण बनाता है।
स्व-चिकित्सीय असर समाधान मूल्यवान अनुभव का कोई विकल्प नहीं है स्लाइडिंग असर समाधान
वर्षों के प्रयासों के बाद, हम अपने स्वयं के सुधार जारी रखते हैं, ताकि VIIPLUS के उत्पादों को अधिक प्रतिस्पर्धी बाजार मिले।हमने विभिन्न कठिन समस्याओं और उच्च परिशुद्धता आवश्यकताओं के अनुसार एक के बाद एक समाधान सफलतापूर्वक पाया है.
विभिन्न प्रकार के अनुप्रयोगों की आवश्यकताओं को पूरा करने या उससे अधिक करने के लिए स्व-चिकन स्लाइडिंग बीयरिंगों की एक विस्तृत विविधता प्रदान करता है।स्विंगिंग और स्लाइडिंग गति और विभिन्न प्रकार की कठिन परिचालन स्थितियों में जैसे उच्च स्थिर या कंपन भारभारी और कठोर वातावरण के लिए, उच्च भार क्षमता आवश्यकताओं को पूरा करने के लिए वीएसबी-20 पीओएम और वीएसबी-22 कांस्य बुशिंग की सिफारिश की जाती है।
कार्बन स्टील + कॉपर पाउडर + पीओएम
इसका उपयोग वाहन चेसिस, मशीन टूल्स बनाने, स्टील मेटलर्जिकल मशीनरी, खनिज पर्वत मशीनरी, हाइड्रोलिक उद्योग और रोलिंग स्टील उद्योग आदि में किया जाता है।
संरचना विशेषताओं और अनुप्रयोगों
वीएसबी-20 श्रृंखला को सीमांत स्नेहन बुशिंग के लिए डिज़ाइन किया गया है। इसे तांबे से ढकी हुई स्टील के साथ समर्थित किया गया है जिस पर छिद्रित कांस्य sintered है और पॉलिमर (पीओएम) कांस्य के छेद में एम्बेडेड हैं।स्टील की पीठ उत्पादों को उच्च गुणवत्ता वाले कम कार्बन स्टील प्रदान करती है। पॉलिमर की सतह पर तेल मुहर लगी है जिससे बुशिंग और इसके संभोग अक्ष के बीच अच्छा स्नेहन प्राप्त हो सकता है।यह अच्छा विरोधी घर्षण और लोड कैपालिटी है.सतह पर लेपित कोटिंग कटाव सुरक्षा है. और यह पर्यावरण संरक्षण के रूप में कोई सीसा सतह बहुलक POM में शामिल हैवीएसबी-20 श्रृंखला के उत्पादों का व्यापक रूप से ऑटोमोटिव चेसिस, फोर्जिंग मशीनों, खदान खनन मशीनों, धातु पिघलने और कास्टिंग मशीनों और जल सिंचाई और इस्पात रोलिंग उद्योगों में उपयोग किया जाता है।
तीन परतों वाले कम रखरखाव वाले सादे बुशिंग का आधार कम कार्बन स्टील का होता है, जिस पर एक छिद्रित कांस्य परत सिंटर की जाती है।Acetalcopolyer (POM) रोलिंग प्रक्रिया पूरा होने के बाद इस कांस्य परत के इंटरसेक्स में impregnated है. स्नेहन इंडेंट इस परत में स्टैम्प किए जाते हैं। पीओएम में अच्छे भौतिक और यांत्रिक गुण होते हैं, निश्चित रूप से रासायनिक गुण भी होते हैं। यदि आवश्यक हो तो इस सामग्री में अच्छा मशीनिंग प्रदर्शन होता है।
लिपटे एसीटल लिपटे (कम रखरखाव), तेल या वसा से चिकनाई वाले बीयरिंग, कार्बन स्टील के खोल में कोएसीटल पॉलिमर परत के साथ सिंटर किए गए कांस्य की परत, साधारण बीयरिंग, थ्रस्ट वॉशर और स्ट्रिप
इस्पात + कांस्य पाउडर + पीओएम(डीएक्स)
स्व-लुबिंग लेयरिंग उत्पाद श्रेणी SF-2 सीमा स्नेहन लेयरिंग
वीएसबी-20 सीमा स्नेहन असर उच्च गुणवत्ता डीएक्स बुशिंग पीओएम बुश चीन निर्माता
वसा या तेल के साथ चिकनाई के अनुप्रयोगों के लिए सीमांत रूप से चिकनी बुशिंग
मानक भागों में स्लाइडिंग लेयर में ग्रीस इंडेंट होते हैं; अनुरोध पर उपलब्ध सादा स्लाइडिंग लेयर
अपेक्षाकृत उच्च भार और कम गति के तहत इष्टतम प्रदर्शन
रैखिक, दोलन और घूर्णन आंदोलनों के लिए उपयुक्त
स्टॉक से उपलब्ध भागों की विस्तृत श्रृंखला
घूर्णन और दोलन आंदोलन के लिए उपयुक्त, लंबे पुनः स्नेहन अंतराल के कारण कम रखरखाव आवश्यकताएं, कम पहनने, किनारे लोड के लिए कम संवेदनशीलता,पानी का अवशोषण नहीं और इसलिए सूजन नहीं, अच्छा डम्पिंग व्यवहार, सदमे के भार के प्रति अच्छा प्रतिरोध।
1. स्व-चिकन परत पीओएम 0.3-0.5 मिमी. रोलिंग प्रक्रिया पूरी होने के बाद, पीओएम कांस्य परत के इंटरसेक्स में भरे जाते हैं, स्नेहन इंडेंट स्टैम्प किए जाते हैं, जो तेल वसा से भरे होते हैं,जो निकाला जाएगा और संभोग सतह पर स्थानांतरित किया जाएगा, एक भौतिक स्नेहक फिल्म बनाता है, जो झुकने को कम करेगा और संभोग शाफ्ट की रक्षा करेगा।
2छिद्रित कांस्य परत; यह परत स्व-चिकन परत की बंधन शक्ति प्रदान करती है।
3स्टील बैकअप यह परत भार और ताप प्रवाहकता प्रदान करती है
4तांबा/टेन की परत।
संरचना और संरचना
·धातु-पॉलिमर कम्पोजिट बुशिंग सामग्री
· स्टील बैक + छिद्रित कांस्य सिंटर + स्नेहन इंडेंट के साथ पीओएम
|
|
स्लाइडिंग लेयर पीओएम |
|
परिचालन प्रदर्शन |
|
|
सूखी |
गरीब |
|
तेल से चिकनाई |
अच्छा |
|
वसा युक्त तेल |
बहुत अच्छा |
|
पानी से चिकनाई |
गरीब |
|
प्रक्रिया द्रव स्नेहन |
गरीब |
|
अधिकतम भार |
स्थिर |
250 एन/मिमी2 |
|
गतिशील |
140N/mm2 |
|
|
|
घुमावदार अस्थिर |
60 एन/एमएम2 |
|
अधिकतम गति |
सूखी |
2 मीटर/सेकंड |
|
स्नेहन |
>2m/s |
|
|
अधिकतम पीवी (सूखा) |
अल्पकालिक |
3.6N/mm2*·m/s |
|
निरंतर |
1.8N/mm2*·m/s |
|
|
अस्थायी। |
-195°C~+280°C |
|
|
घर्षण गुणांक सूखी |
0.03 ~ 0.20 |
|
|
स्नेहन |
>2m/s |
|
|
थर्मल चालकता |
42W (m·k) -1 |
|
|
थर्मल विस्तार गुणांक |
11*10-6k-1 |
|
मानक आयामों में उपलब्ध असर के रूप
· बेलनाकार झाड़ी
· धक्का वाशर
· स्लाइडिंग प्लेट
मेट्रिक लेयरिंग और इम्पीरियल बुशिंग, ऑर्डर पर निर्मितः विशेष आयामों में मानक बुशिंग के रूप, अर्ध-बुशिंग, स्टैम्पिंग द्वारा प्राप्त विशेष आकार, लोकेटिंग इनच के साथ लेयरिंग,स्नेहक छेद और मशीनीकृत ग्रूव, अनुकूलित बुशिंग डिजाइन
स्व-चिकन लेयरिंग के लिए स्टॉक आकार
एक एप्लीकेशन इंजीनियर के साथ अपनी परियोजना शुरू करें
सादा बीयरिंग और स्व-चिकन बुशिंग
पोम लेपित असर, धातु-पोलीमर कम्पोजिट असर, निर्माण, थोक बिक्री
