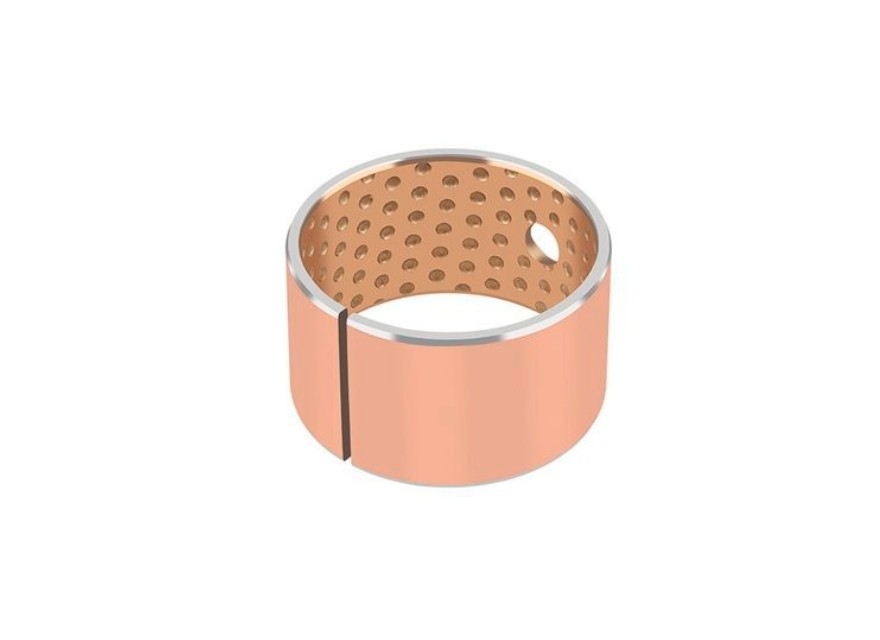

इन स्टील ड्राई स्लाइडिंग बेयरिंग बुशिंग को बेहतर घिसाव प्रतिरोध और चिकनाई के लिए तांबे या टिन से चढ़ाया जाता है। CuPb10Sn10 सामग्री, जिसका अर्थ है तांबे पर आधारित मिश्र धातु जिसमें 10% सीसा और 10% टिन होता है, उत्कृष्ट स्लाइडिंग गुण और स्थायित्व प्रदान करता है, जो इसे ड्राई स्लाइडिंग अनुप्रयोगों के लिए उपयुक्त बनाता है। प्लेटिंग घर्षण और घिसाव को कम करके, इसके सेवा जीवन को बढ़ाकर बेयरिंग के प्रदर्शन में और सुधार करता है।
ट्रैक रोलर्स, निर्माण मशीनें, क्रेन निर्माण, कृषि मशीनें (प्रभाव लोडिंग)
|
Pb(%) |
Fe(%) |
Ni(%) |
Zn(%) |
Cu(%) |
|---|---|---|---|---|
|
8.0-11.0 |
≦0.25 |
≦1.5 |
≦2.0 |
78.0-87.0 |
Sn : 9.0-11.0
Sb : ≦0.5
अशुद्धियाँ
|
बाइमेटल बुशिंग्स सामग्री मानक कोड का संदर्भ |
||||
|
सामग्री |
मिश्र धातु संरचना |
मिश्र धातु कठोरता |
अंतर्राष्ट्रीय मानक |
|
|
BI-METAL बुशिंग्स |
CuPb10Sn10 |
80~120HB |
JIS-LBC3. JIS-LBC3. SAE-797. DIN CuPb10Sn. UNS C93700. CLEVITE F100. |
|
|
CC495KDAIDO L10. D. A. B. D57. Federal Mogul HF2. Low Friction Bushing SY. GLYCO66. ACL F100 |
||||
|
CuPb24Sn4 |
45~70HB |
JIS-LBC6. JIS-LBC6. SAE-799. GLYCO 68. DAIDO L23. Clacie rsx. ACL F250 |
||
|
CuPb6Sn6Zn3 |
70-100HB |
Din17670 |
||
|
CuSn10 |
70-100HB |
Din G-CuSn10 ;BS PB1 |
||
|
CuSn6.5P |
70-100HB |
DIN CuSn6(2.1020); JIS H3110 |
||
|
AlSn20Cu |
30~40HB |
JIS-AJL. SAE-783. GLYCO74. Low Friction Bushing AS15. ACL820 |
||
|
उत्पाद प्रकार:
|
ड्राई स्लाइडिंग बेयरिंग
|
|
अनुप्रयोग :
|
होइस्टिंग, खनन मशीनरी,
वन मशीनरी, कृषि मशीनरी आदि। |
|
सामग्री:
|
CuSn8P
|
|
घनत्व:
|
8.8g/cm3
|
|
अधिकतम गतिशील भार:
|
100N/mm²
|
|
अधिकतम रैखिक वेग (ग्रीस):
|
2m/s
|
|
अधिकतम PV मान ग्रीस :
|
2.8N/mm²·m/s
|
|
दबाव शक्ति
|
>460N/mm²
|
|
उपज शक्ति N/mm2
|
>280N/mm2
|
|
कठोरता:
|
90-150
|
|
मैचिंग एक्सिस
|
कठोरता ≥50, खुरदरापन 0.4-1.0
|
|
कार्य तापमान
|
-40~+150℃
|
|
घर्षण गुणांक
|
0.06~0.15
|
|
रैखिक विस्तार गुणांक
|
18.5×10-6/K
|
|
ऊष्मा चालन का गुणांक
|
58W/m·K
|
|
मानक उत्पाद कैटलॉग प्रदर्शित होने के अतिरिक्त, हम गैर-मानक उत्पाद प्रदान करते हैं या ग्राहक की आवश्यकताओं के अनुसार ऑर्डर करते हैं। |
|
| आधार सामग्री | कठोरता | तापमान रेंज |
लचीलापन | स्लाइडिंग गति सीमा |
|---|---|---|---|---|
| CuSn8P0.3 / CuSn6.5P0.1 | HB90 HB120 | -100°C +200°C | 60 N/mm2 × m/s | 2.5 m/s |

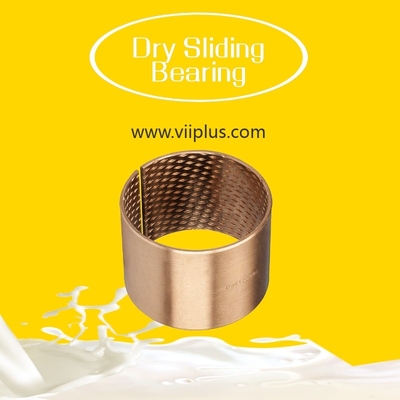

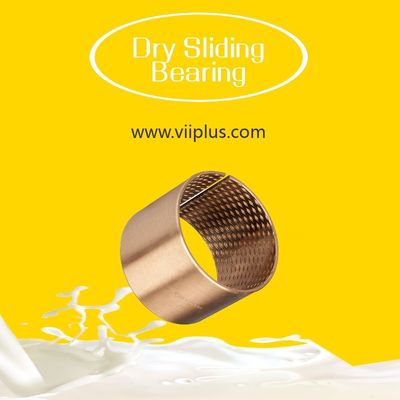

ठोस कांस्य पट्टी से बना घिसाव प्रतिरोधी बेयरिंग जिसमें चिकनाई वाले अनुप्रयोगों के लिए छिद्रण होता है
PVB092 कांस्य बेयरिंग की तुलना में बेहतर प्रदर्शन : बड़े ग्रीस जलाशय रखरखाव अंतराल को बढ़ाते हैं, गंदगी और मलबा छिद्रों में बह जाता है, जिससे घिसाव कम होता है
अपेक्षाकृत उच्च भार और कम गति पर इष्टतम प्रदर्शन
| सामान्य | इकाई | मान | |
| अधिकतम भार, p |
स्थिर गतिशील |
N/mm2 N/mm2 |
120 40 |
| परिचालन तापमान |
न्यूनतम अधिकतम |
°C °C |
- 40 150 |
