| ब्रांड नाम: | viiplus graphite slide plate |
| मॉडल संख्या: | ग्रेफाइट स्लाइड प्लेट |
| एमओक्यू: | ऑयल-फ्री स्लाइड प्लेट्स के आकार के अनुसार |
| कीमत: | According to the size of the Oil-Free Slide Plates |
| भुगतान की शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | पर्याप्त आपूर्ति की क्षमता |

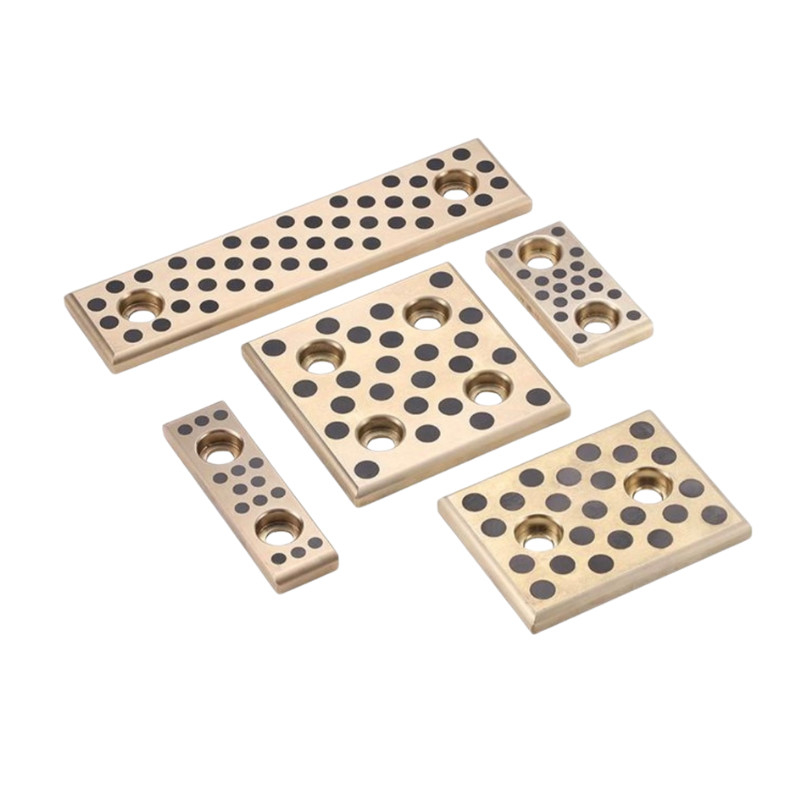

तेल-मुक्त प्लग्ड ग्रेफाइट स्लाइड बेयरिंग प्लेटें एक अद्वितीय प्रकार की बेयरिंग सामग्री हैं जिन्हें उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ स्नेहक का उपयोग अवांछनीय या अव्यावहारिक है। ये बेयरिंग प्लेटें उच्च गुणवत्ता वाले ग्रेफाइट से बनाई जाती हैं, जो एक प्राकृतिक रूप से पाया जाने वाला खनिज है जिसमें असाधारण चिकनाई और घिसाव प्रतिरोध होता है।
तेल-मुक्त प्लग्ड ग्रेफाइट स्लाइड बेयरिंग प्लेटों की मुख्य विशेषता प्लग या इंसर्ट का समावेश है जो ग्रेफाइट सामग्री को बनाए रखने और संरचनात्मक अखंडता प्रदान करने का काम करते हैं। ये प्लग आमतौर पर एक संगत सामग्री, जैसे स्टेनलेस स्टील या अन्य संक्षारण-प्रतिरोधी मिश्र धातुओं से बने होते हैं, और बेयरिंग के प्रदर्शन को अनुकूलित करने के लिए सटीक रूप से स्थित होते हैं।
तेल या अन्य स्नेहक की अनुपस्थिति का मतलब है कि ये बेयरिंग प्लेटें चिकनी स्लाइडिंग गति को सुविधाजनक बनाने के लिए पूरी तरह से ग्रेफाइट सामग्री की अंतर्निहित चिकनाई पर निर्भर करती हैं। ग्रेफाइट का कम घर्षण गुणांक और उत्कृष्ट घिसाव प्रतिरोध इसे इस उद्देश्य के लिए एक आदर्श विकल्प बनाता है, यहां तक कि उच्च भार और तापमान पर भी।
तेल-मुक्त प्लग्ड ग्रेफाइट स्लाइड बेयरिंग प्लेटों का उपयोग आमतौर पर विभिन्न प्रकार के अनुप्रयोगों में किया जाता है, जिसमें औद्योगिक मशीनरी, परिवहन प्रणाली और अन्य उपकरण शामिल हैं जहां स्नेहक का उपयोग संभव नहीं है या वांछित नहीं है। उनकी स्थायित्व, विश्वसनीयता और रखरखाव-मुक्त संचालन उन्हें कई मांग वाले अनुप्रयोगों के लिए एक लागत प्रभावी समाधान बनाते हैं।
तेल-मुक्त स्लाइड प्लेटें उपयुक्त स्थानों पर एक विशेष ठोस स्नेहक को शामिल करके बनाई जाती हैं। सिंटर मिश्र धातु एक विशेष मिश्र धातु है जिसमें ठोस स्नेहक का समान वितरण होता है और छिद्रों से भरा चिकनाई वाला ग्रीस होता है। धातु आधार सामग्री भार का समर्थन करती है जबकि अंतर्निहित ठोस स्नेहक चिकनाई प्रदान करता है, जिसके परिणामस्वरूप कठोर परिस्थितियों में भी बेहतर तेल-मुक्त स्थायित्व होता है।
| नहीं। | डीआईएन | सामग्री संख्या | पदनाम | एएसटीएम मानक | आनुपातिक | घनत्व (g/cm³) | 0.2% तनाव (एमपीए) | तन्य शक्ति (एमपीए) | तनाव (%) | ई-मापांक (एमपीए) | कठोरता (एचबी) | अनुप्रयोग |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | घटकों के लिए अच्छी ताकत और संक्षारण प्रतिरोध की आवश्यकता वाले ऑटोमोटिव, एयरोस्पेस और समुद्री इंजीनियरिंग में व्यापक रूप से उपयोग किया जाता है। बहुमुखी प्रतिभा और प्रदर्शन के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त। |
| 2.1090.03 | CuSn7ZnPb | B 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | B 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | अभी तक मानकीकृत नहीं | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | अक्सर बेयरिंग, बुशिंग और उन घटकों के निर्माण में उपयोग किया जाता है जिन्हें उच्च भार क्षमता और घिसाव प्रतिरोध की आवश्यकता होती है, खासकर समुद्री और औद्योगिक अनुप्रयोगों में। |
| 2.1061.03 | CuSn12Pb | अभी तक मानकीकृत नहीं | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | B 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | बेयरिंग और उच्च शक्ति और स्थायित्व की आवश्यकता वाले घटकों के निर्माण के लिए समुद्री, एयरोस्पेस और भारी मशीनरी में उपयोग किया जाता है। अत्यधिक भार और उच्च संक्षारक वातावरण के लिए जाना जाता है। |
| 2.0975.02 | CuAl10Ni | B 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | B 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | B 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | भारी शुल्क वाले बेयरिंग, हाइड्रोलिक घटकों और समुद्री हार्डवेयर में उपयोग किया जाता है। उच्च भार और संक्षारक हमले के प्रतिरोध के लिए डिज़ाइन किया गया। |
| 2.0598.02 | CuZn25Al5 | B 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | B 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | अभी तक मानकीकृत नहीं | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | अक्सर बेयरिंग, गियर और उच्च घिसाव प्रतिरोध की आवश्यकता वाले घटकों के निर्माण में उपयोग किया जाता है। अच्छी मशीनबिलिटी और संक्षारण प्रतिरोध के लिए जाना जाता है, विशेष रूप से समुद्री जल वातावरण में। सूचीबद्ध सामग्री के सभी अधिकार https://www.viiplus.com/ द्वारा आरक्षित हैं। |
| 2.1052.03 | CuSn12 | अभी तक मानकीकृत नहीं | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | अभी तक मानकीकृत नहीं | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| नोट: डिलीवरी फॉर्म कोड: .01 = सैंड कास्टिंग, .02 = गुरुत्वाकर्षण कास्टिंग, .03 = सेंट्रीफ्यूगल कास्टिंग, .04 = निरंतर कास्टिंग। | ||||||||||||
सामग्री: C86300 कांस्यओइल-फ्री स्लाइड प्लेटें(पहले इस्तेमाल किया गया तांबा मिश्र धातु JIS, HBSC4)। विशेष ठोस स्नेहक। अधिक कुशल उपयोग के लिए प्रारंभिक स्नेहन की सिफारिश की जाती है। तांबे की मिश्र धातु से बनी तेल-मुक्त स्लाइडिंग प्लेटें
CuSn7Zn4Pb7(GB/T 1176-1987)= G-CuSn 7 ZnPb(DIN)=C93200(SAE660 RG7)रासायनिक संरचना गुणवत्ता/% |
|||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 81.0-85.0 | 6.3-7.5 | 0.01 | 0.2 | - | 1 | 6.0-8.0 | 0.01 | 1.5 | 2.0-4.0 |
| तन्य शक्ति (एमपीए) | उपज शक्ति (एमपीए) | नमनीयता% | कठोरता (एचबी) |
| 241 | 138 | 10 | 65 |
इस प्रकार की तेल-मुक्त स्लाइड प्लेटों को शुष्क, उच्च तापमान, उच्च दबाव, संक्षारक, पानी या अन्य रासायनिक वातावरण में लागू किया जा सकता है जब तेल पेश करना संभव नहीं है। इसका व्यापक रूप से ऑटोमोटिव उत्पाद लाइन, जल इंजीनियरिंग, बांध गेट, प्लास्टिक उद्योगों, बाद की कास्टिंग मशीनों, धातु विज्ञान उद्योग में स्टील रोलर्स, खनिज मशीनों, जहाजों, टर्बोजेनरेटर, हाइड्रोलिक टर्बाइन और इंजेक्शन मोल्डिंग मशीनों में उपयोग किया जाता है।

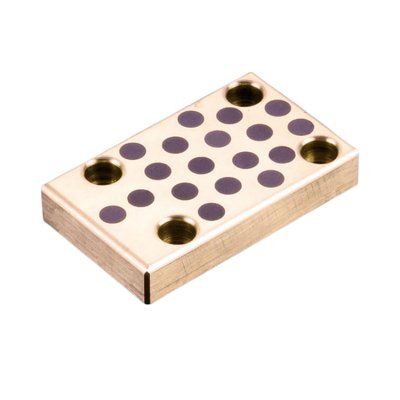

VSB-50P स्लाइडिंग ब्लॉक सामग्री मजबूत कास्ट कांस्य आधारित धातु से बनी है जिसमें विशेष ठोस स्नेहक एम्बेडेड हैं। आधार धातु उच्च भार का सामना करती है और ठोस स्नेहक स्व-स्नेहन प्रदान करते हैं। बेयरिंग कम गति पर अत्यधिक उच्च/निम्न तापमान की स्थिति में पूर्व-स्नेहन के बिना उत्कृष्ट प्रदर्शन दिखाता है। यह सामग्री एक रखरखाव-मुक्त बेयरिंग समाधान प्रदान करती है, विशेष रूप से उच्च भार, रुक-रुक कर या दोलन गति के लिए।
तेल-मुक्त स्लाइड प्लेटें आकार चार्ट |
||||||||||||||||||||||
| लेख का नाम | चौड़ाई डब्ल्यू | लंबाई एल | ऊंचाई एच | एल1 | एल2 | एल3 | एल4 | एम (आईएसओ 4762) | प्रकार | सीएडी-डाउनलोड | पूछताछ | |||||||||||
| VSB 50-80 | 50 | 80 | 20 | 25 | 30 | - | - | 2xM8 | ए | |||||||||||||
| VSB 50-100 | 50 | 100 | 20 | 25 | 50 | - | - | 2xM12 | ए | |||||||||||||
| VSB 50-125 | 50 | 125 | 20 | 25 | 75 | - | - | 2xM12 | ए | |||||||||||||
| VSB 50-160 | 50 | 160 | 20 | 25 | 110 | - | - | 2xM12 | ए | |||||||||||||
| VSB 50-200 | 50 | 200 | 20 | 25 | 150 | - | - | 2xM12 | ए | |||||||||||||
| VSB 50-250 | 50 | 250 | 20 | 25 | 60 | 80 | - | 4xM12 | डी | |||||||||||||
| VSB 50-300 | 50 | 300 | 20 | 25 | 80 | 90 | - | 4xM12 | डी | |||||||||||||
| VSB 50-350 | 50 | 350 | 20 | 25 | 100 | 100 | - | 4xM12 | डी | |||||||||||||
| VSB 50-400 | 50 | 400 | 20 | 25 | 120 | 110 | - | 4xM12 | डी | |||||||||||||
| VSB 50-450 | 50 | 450 | 20 | 25 | 140 | 120 | - | 4xM12 | डी | |||||||||||||
