| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | निकला हुआ किनारा असर इकाई |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | 7000000 Piece / Pieces एक सप्ताह |

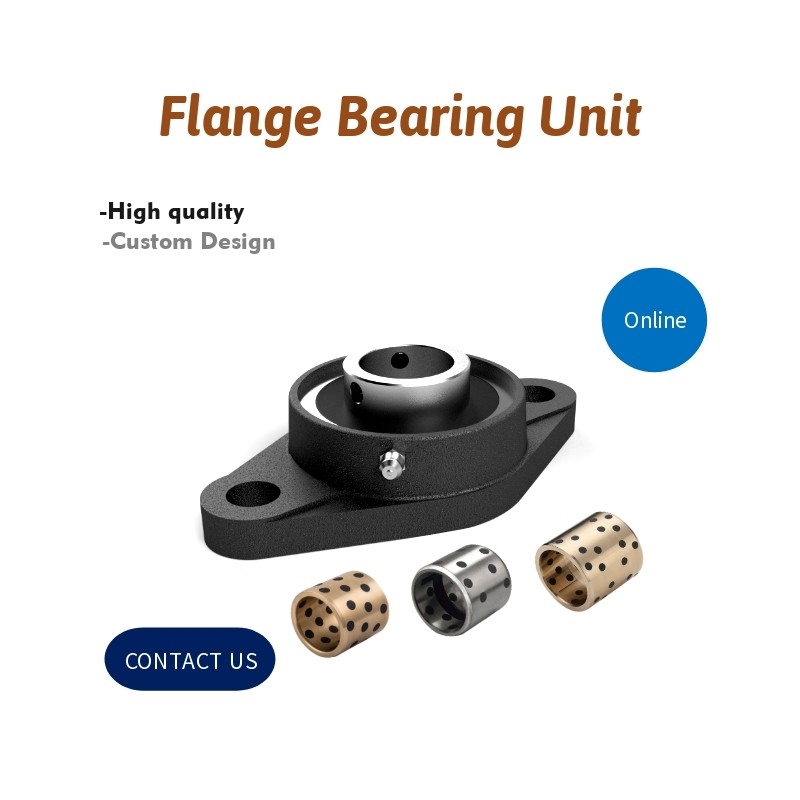

तकिया ब्लॉक फ्लैंज ग्राफाइट प्लग्ड बुशिंग विभिन्न औद्योगिक अनुप्रयोगों में सुचारू और विश्वसनीय संचालन प्रदान करने के लिए डिज़ाइन किए गए सटीक इंजीनियरिंग घटक हैं।
एक तकिया ब्लॉक फ्लैंज डिजाइन के साथ निर्मित, ये बुशिंग मजबूत समर्थन और स्थिरता प्रदान करते हैं, सटीक संरेखण और कम कंपन सुनिश्चित करते हैं।ग्रेफाइट-प्लग्ड सामग्री उत्कृष्ट स्नेहन और पहनने के प्रतिरोध सुनिश्चित करती है, जिसके परिणामस्वरूप अधिक सेवा जीवन और कम रखरखाव आवश्यकताएं होती हैं।
तकिया ब्लॉक फ्लैंज ग्राफाइट प्लग्ड बुशिंग उच्च भार और उच्च गति अनुप्रयोगों में उपयोग के लिए उपयुक्त हैं, जैसे कि मशीनरी, पंप, मोटर और अन्य घूर्णन उपकरण।इनकी सटीकता से बनी डिजाइन से सील कसकर बनी रहती है और घर्षण कम होता है, प्रणाली की समग्र दक्षता और प्रदर्शन में वृद्धि।
अपनी उच्च गुणवत्ता वाली सामग्री और मजबूत निर्माण के साथ,तकिया ब्लॉक फ्लैंज ग्रेफाइट प्लग्ड बुशिंग विश्वसनीय और लंबे समय तक चलने वाले प्रदर्शन की मांग करने वाले औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय विकल्प हैं.
तकिया ब्लॉक बीयरिंग,तकिया ब्लॉक बीयरिंग्स और इनसेट्स ग्राफाइट बुशिंग्स
तकिया ब्लॉक कांस्य बुशिंग ग्रेफाइट बीयरिंग, फ्लैंज बीयरिंग ग्रेफाइट इकाइयां, तकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंग ब्लॉक,और ले-अप तकिया ब्लॉक फ्लैंज ग्राफाइट बुशिंग इकाइयों में एक आवास के साथ एक तकिया ब्लॉक फ्लैंज ग्राफाइट बुशिंग इसमें घुड़सवार होते हैं. वे एक में उपलब्ध हैंसामग्री की विविधता, घुड़सवार विन्यास, और विभिन्न तकिया ब्लॉक फ्लैंज ग्राफाइट बुशिंग सुविधाओं. प्रत्येक घुड़सवार इकाई, एक घुड़सवार तकिया ब्लॉक फ्लैंज ग्राफाइट बुशिंग सहित,विश्वसनीय संचालन के लिए असर को सुरक्षित रूप से रखने के लिए एक प्रणाली के रूप में कार्य करता हैनीचे दिए गए लिंक का उपयोग करके प्रत्येक प्रकार के तकिया ब्लॉक असर के बारे में अधिक पढ़ें।
कम स्नेहन भार, कठोर वातावरण के लिए लागू, आसान स्थापना
कांस्य ग्रेफाइट तकिया ब्लॉक खराब परिस्थितियों में और उन हिस्सों में भी बेहतर प्रदर्शन करता है जहां स्नेहन असंभव है।
स्व-संरेखण करने वाली सादा असर इकाई
■एक इकाई में पूर्ण एकीकरण के कारण आसान हैंडलिंग संभव
गोलाकार बीयरिंगों की तरह, OILlES तकिए के ब्लॉक को आसानी से लॉकिंग शिकंजा के साथ एक माउंटिंग शाफ्ट पर तय किया जा सकता है।एक आंतरिक अंगूठी OILS गोलाकार तकिया ब्लॉक निकला हुआ किनारा ग्राफाइट बुशिंग बोरिंग में प्रदान की जाती है जो माउंटिंग शाफ्ट की सतह की मोटाई के बावजूद उत्कृष्ट घर्षण प्रदर्शन में योगदान देती है.
■तर्कसंगत आत्म-संरेखण
एक गोलाकार सतह प्रसंस्करण मशीन के साथ उच्च सटीकता के साथ मशीनीकृत,कांस्य बुशिंग क्षेत्र असर और तकिया ब्लॉक फ्लैंज ग्राफाइट बुशिंग आवास की संभोग सतह स्लाइडिंग सतह के साथ विचलित संपर्क किए बिना चिकनी संरेखण की अनुमति देता है, तो तकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंग प्रदर्शन पूरी तरह से अवशोषित जबकि स्थापना गलत संरेखण प्रदर्शित किया जाता है।
■रखरखाव मुक्त संचालन
ब्रॉन्ज बुशिंग तकिया ब्लॉक बिना स्नेहन की आवश्यकता के उपयोग करने योग्य हैं,इसलिए वे खाद्य प्रसंस्करण मशीनों पर इस्तेमाल किया जा सकता है जहां वसा का उपयोग अवांछनीय है और भी भागों है कि स्नेहन करने के लिए मुश्किल है पर, चिंता के बिना. (पेलो ब्लॉक फ्लैंज ग्राफाइट बुशिंग जीवन स्नेहन प्रदान करके बढ़ाया जा सकता है.)
कास्ट कांस्य और मध्यम-कर्तव्य स्व-चिकित्सीय फ्लैंज इकाइयां चार-बोल्ट और दो-बोल्ट कॉन्फ़िगरेशन में उपलब्ध हैं।
स्व-चिकित्सीय फ्लैंज तकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंग इकाइयां कास्ट कांस्य इकाइयांः हमारे स्वयं के ब्रांड VIIPLUS के स्व-संरेखण लेयरिंग के साथ कास्ट कांस्य असर इकाइयां,जो वाहक पर एक स्नेहक नोजल का उपयोग करके फिर से स्नेहन किया जा सकता हैवे विशेष परिस्थितियों (कठिन वातावरण, उच्च गति, उच्च तापमान या अपेक्षाकृत उच्च भार) में संचालन के लिए विशेष रूप से उपयुक्त हैं।
स्व-चिकन के फ्लैंज ब्लॉकतकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंगवे हमारे स्व-चिकन कांस्य ग्रेफाइट बीयरिंग या हमारे कार्बन ग्रेफाइट बीयरिंग में उपलब्ध हैं।
स्व-चिकित्सीय फ्लैंजतकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंगइकाईएँका उपयोग किया जाता है जब शाफ्ट अक्ष तकिया ब्लॉक फ्लैंज ग्राफाइट बुशिंग माउंटिंग सतह के लंबवत है। वे एक सील असर है कि एक फ्लैंज आवास में पूर्व इकट्ठा किया जाता है शामिल हैं।
आवास में तकिया ब्लॉक फ्लैंज ग्राफाइट बुशिंग अक्ष के लंबवत एक सटीक ग्राउंड सतह और शैली के आधार पर दो या चार माउंटिंग छेद होते हैं।असर अनबोल्ट और हटाया जा सकता है, जिससे पारंपरिक घुमावदार बीकनों की तुलना में असर को बदलना आसान और तेज़ हो जाता है जिन्हें एक आवास में दबाव से लगाया जाना चाहिए।स्व-चिकित्सीय फ्लैंजतकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंगइकाईएँयह भारी भारों का भी सामना कर सकता है, जो शाफ्ट को झुकने से बचाता है, जिससे कंपन या अन्य क्षति हो सकती है।

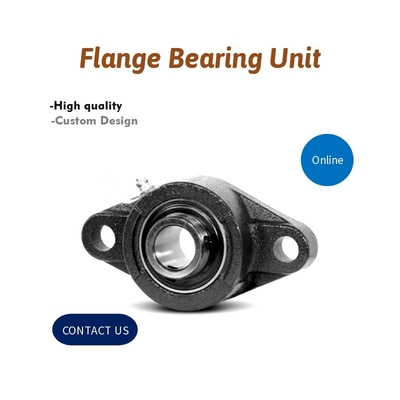

दो-बोल्टस्व-चिकित्सीय फ्लैंजतकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंगइकाईएँहीरे के आकार के होते हैं और इसमें घुड़सवार बोल्ट के लिए दो छेद होते हैं, एक तकिया ब्लॉक फ्लैंज ग्राफाइट बुशिंग के प्रत्येक पक्ष पर।माउंटिंग छेद की धुरी के पार खींची एक रेखा एक सीधी रेखा है कि असर की धुरी को पार करता है बनाता है.

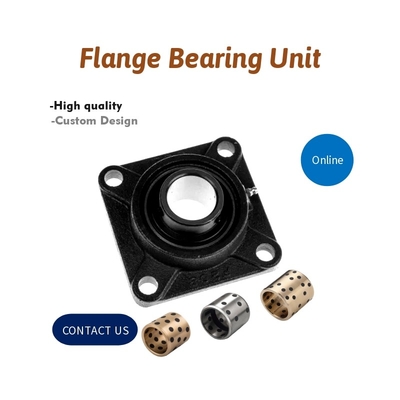

चार-बोल्टस्व-चिकित्सीय फ्लैंजतकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंगइकाईएँचार माउंटिंग छेद तकिया ब्लॉक फ्लैंज ग्राफाइट बुशिंग की धुरी के चारों ओर रेडियल व्यवस्थित है. चार बोल्टस्व-चिकित्सीय फ्लैंजतकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंगइकाईएँआमतौर पर गोल या वर्ग आवास होते हैं।
| शाफ्ट का आकार | बी | सी | D | ई | H | J | एम | एस |
| 3/4" | 4-13/32 | 1-5/8 | 2-5/32 | 3-17/32 | 7/16 | 13/32 | 1-3/32 | 1-1/8 |
| 7/8" | 4-7/8 | 1-13/16 | 2-15/32 | 3-57/64 | आधा | 7/16 | 1-5/32 | 1-7/32 |
| 15/16" | 4-7/8 | 1-13/16 | 2-15/32 | 3-57/64 | आधा | 7/16 | 1-5/32 | 1-7/32 |
| 1" | 4-7/8 | 1-13/16 | 2-15/32 | 3-57/64 | आधा | 7/16 | 1-5/32 | 1-7/32 |
| 1-1/8" | 5-9/16 | 2-1/16 | 3 | 4-19/32 | 9/16 | 7/16 | 1-5/16 | 1-27/64 |
| 1-3/16" | 5-9/16 | 2-1/16 | 3 | 4-19/32 | 9/16 | 7/16 | 1-5/16 | 1-27/64 |
| 1-1/4" | 6-23/32 | 2-3/8 | 3-13/32 | 5-1/8 | 5/8 | आधा | 1-15/32 | 1-45/64 |
| 1-3/8" | 6-23/32 | 2-3/8 | 3-13/32 | 5-1/8 | 5/8 | आधा | 1-15/32 | 1-45/64 |
| 1-7/16" | 6-23/32 | 2-3/8 | 3-13/32 | 5-1/8 | 5/8 | आधा | 1-15/32 | 1-45/64 |
| 1-1/2" | 6-23/32 | 2-3/8 | 3-13/32 | 5-1/8 | 5/8 | आधा | 1-15/32 | 1-45/64 |
| 1-11/16" | 5-27/32 | 2-13/16 | 3-7/8 | 5-3/4 | 11/16 | 9/16 | 1-17/32 | 1-23/32 |
| 1-3/4" | 5-27/32 | 2-13/16 | 3-7/8 | 5-3/4 | 11/16 | 9/16 | 1-17/32 | 1-23/32 |
| 1-15/16" | 7-7/16 | 3-1/16 | 4-9/32 | 6-3/16 | 23/32 | 9/16 | 1-7/8 | 1-63/64 |
| 2" | 7-7/16 | 3-1/16 | 4-9/32 | 6-3/16 | 23/32 | 9/16 | 1-7/8 | 1-63/64 |
| 2-3/16" | 8-5/8 | 3-3/8 | 5 | 7-1/4 | 5/8 | 5/8 | 1-1/2 | 2-9/16 |
| शाफ्ट का आकार | बी | बी.सी. | सी | D | ई | H | J | एम | एस |
| 3/4" | 3-3/8 | 3-17/32 | 1-5/8 | 2-1/8 | 2-1/2 | 7/16 | 3/8 | 1-3/32 | 1-3/16 |
| 7/8" | 3-3/4 | 3-57/64 | 1-13/16 | 2-11/32 | 2-3/4 | आधा | 7/16 | 1-5/32 | 1-7/32 |
| 15/16" | 3-3/4 | 3-57/64 | 1-13/16 | 2-11/32 | 2-3/4 | आधा | 7/16 | 1-5/32 | 1-7/32 |
| 1" | 3-3/4 | 3-57/64 | 1-13/16 | 2-11/32 | 2-3/4 | आधा | 7/16 | 1-5/32 | 1-7/32 |
| 1-1/8" | 4-1/4 | 4-19/32 | 2-1/16 | 3 | 3-1/4 | 9/16 | 7/16 | 1-5/16 | 1-3/8 |
| 1-3/16" | 4-1/4 | 4-19/32 | 2-1/16 | 3 | 3-1/4 | 9/16 | 7/16 | 1-5/16 | 1-3/8 |
| 1-1/4" | 4-5/8 | 5-1/8 | 2-3/8 | 3-13/32 | 3-5/8 | 5/8 | आधा | 1-15/32 | 1-21/32 |
| 1-3/8" | 4-5/8 | 5-1/8 | 2-3/8 | 3-13/32 | 3-5/8 | 5/8 | आधा | 1-15/32 | 1-21/32 |
| 1-7/16" | 4-5/8 | 5-1/8 | 2-3/8 | 3-13/32 | 3-5/8 | 5/8 | आधा | 1-15/32 | 1-21/32 |
| 1-1/2" | 4-5/8 | 5-1/8 | 2-3/8 | 3-13/32 | 3-5/8 | 5/8 | आधा | 1-15/32 | 1-21/32 |
| 1-11/16" | 5-3/8 | 5-32/64 | 2-13/16 | 4-1/8 | 4-1/8 | 11/16 | 9/16 | 1-17/32 | 1-11/16 |
| 1-3/4" | 5-3/8 | 5-32/64 | 2-13/16 | 4-1/8 | 4-1/8 | 11/16 | 9/16 | 1-17/32 | 1-11/16 |
| 1-15/16" | 5-5/8 | 6-3/16 | 3-1/16 | 4-7/16 | 4-3/8 | 22/32 | 9/16 | 1-7/8 | 1-29/32 |
| 2" | 5-5/8 | 6-3/16 | 3-1/16 | 4-7/16 | 4-3/8 | 22/32 | 9/16 | 1-7/8 | 1-29/32 |
| 2-3/16" | 6-3/8 | 7-1/4 | 3-3/8 | 4-3/4 | 5-1/8 | 25/32 | 5/8 | 1-15/16 | 2-3/16 |
| 2-7/16" | ६-७-८ | 7/15/16 | 3-3/4 | 5-3/8 | 5-5/8 | 27/32 | 5/8 | 2-1/16 | 2-3/8 |
| 2 1/2 " | ६-७-८ | 7/15/16 | 3-3/4 | 5-3/8 | 5-5/8 | 27/32 | 5/8 | 2-1/16 | 2-3/8 |
| 2-15/16" | 7-5/8 | 8-31/64 | 4-3/16 | 6-1/2 | 6 | 3/4 | 3/4 | 1-15/16 | 2-49/64 |
| 3" | 7-5/8 | 8-31/64 | 4-3/16 | 6-1/2 | 6 | 3/4 | 3/4 | 1-15/16 | 2-49/64 |
ट्विन-स्क्रू फ्लैंज का प्रयोगतकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंगसंयोजन
दो-बोल्टस्व-चिकित्सीय फ्लैंजतकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंगइकाईएँकृषि, बेकरी, निर्माण, वानिकी, समुद्री और वस्त्र उपकरण सहित विभिन्न अनुप्रयोगों में पाया जा सकता है।
उपयोग के फायदेस्व-चिकित्सीय फ्लैंजतकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंगइकाईएँ
स्व-चिकित्सीय फ्लैंजतकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंगइकाईएँइनका डिजाइन आपको मध्यम प्रारंभिक असंतुलन को समायोजित करने की अनुमति देता है।
विनिर्देश
| सामग्री | कास्ट कांस्य |
| अंदर का व्यास | 30 मिमी |
| लम्बाई | 148 मिमी |
| चौड़ाई | 80 मिमी |
| गहराई | 40.2 मिमी |
| माउंट छेद की संख्या | 2 |
| माउंट होल का आकार | 16 मिमी |
| माउंट होल केंद्र से केंद्र तक | 117 मिमी |
स्व-चिकित्सीय फ्लैंज लेयरिंग इकाइयों का उपयोग करने के फायदे
स्व-चिकित्सीय फ्लैन्जेड बीयरिंग इकाइयां विभिन्न अनुप्रयोगों के लिए विभिन्न शैलियों में उपलब्ध हैं, जिसमें मीट्रिक या इंपीरियल विकल्प हैं। उनका डिजाइन मध्यम प्रारंभिक विस्थापन की अनुमति देता है।
सामान्यतकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंगआवेदन
चार-बोल्टस्व-चिकित्सीय फ्लैंज लेयरिंग इकाइयांसामान्य परिचालन स्थितियों के लिए (स्व-चिकित्सीय फ्लैंज लेयरिंग इकाइयांतकिया ब्लॉक फ्लैंज ग्राफाइट बुशिंग एक घुड़सवार गेंद असर असेंबली या "होल्डिंग के साथ बीयरिंग" परिवार से) सबसे आम असर असेंबली में से हैं।स्व-चिकित्सीय फ्लैंज लेयरिंग इकाइयांविभिन्न अनुप्रयोगों में पाया जा सकता है, जिसमें कृषि, बेकरी, निर्माण, वानिकी, समुद्री और कपड़ा उपकरण शामिल हैं।

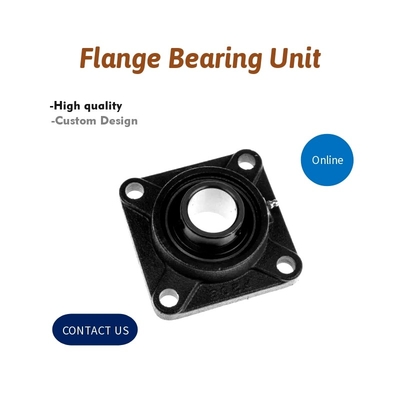

चार-बोल्ट स्व-चिकित्सीय फ्लैंज लेयरिंग इकाइयां
चार-बोल्टस्व-चिकित्सीय फ्लैंज लेयरिंग इकाइयांमध्यम-भारी कास्ट कांस्य से बने विभिन्न आकारों में उपलब्ध हैं ताकि विभिन्न प्रकार के अनुप्रयोगों को पूरा किया जा सके।स्व-चिकित्सीय फ्लैंज बीयरिंग इकाई का उपयोग कई उद्योगों में किया जाता है और पैकेजिंग सिस्टम जैसी विविध मशीनों में इसका उपयोग किया जा सकता है, कन्वेयर सिस्टम, कृषि उपकरण, निर्माण मशीनरी, हीट ट्रीटमेंट सिस्टम, फॉरेस्ट्री सिस्टम और समुद्री अनुप्रयोग।
तकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंगविनिर्देश
| सामग्री | कास्ट कांस्य |
| अंदर का व्यास | 25.4 मिमी |
| लम्बाई | 3-3/4 इंच |
| चौड़ाई | 3-3/4 इंच |
| गहराई | 1-13/62इंच |
| माउंट छेद की संख्या | 4 |
| माउंट होल का आकार | 15/32 में |
| माउंट होल केंद्र से केंद्र तक | 69.8 मिमी |
इस प्रकार के तकिया ब्लॉक फ्लैंज ग्रेफाइट बुशिंग का व्यापक रूप से कृषि मशीनरी, निर्माण मशीनरी, वस्त्र मशीनरी, खाद्य मशीनरी, परिवहन उपकरण,खोखले ग्लास उत्पादन लाइनें, इंजीनियरिंग और इंजीनियरिंग परियोजनाएं, इंकजेट प्रिंटर, मसाला प्रसंस्करण उपकरण, हीट एक्सचेंजर, जल उपचार उपकरण, पंप, इलेक्ट्रिक वेल्डर, घरेलू सिलाई मशीन, टेबल,छँटाई स्क्रीन, कोटिंग उपकरण, पॉलिशिंग मशीन, रबर मोल्डिंग मशीन, टैबलेटिंग मशीन, प्लास्टिक रोलिंग मशीन, कृषि मशीनरी के भाग, ग्रेन्यूल सुखाने के उपकरण, आदि।
