| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | कठोर विभाजन तकिया ब्लॉक |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | 7000000 Piece / Pieces एक सप्ताह |

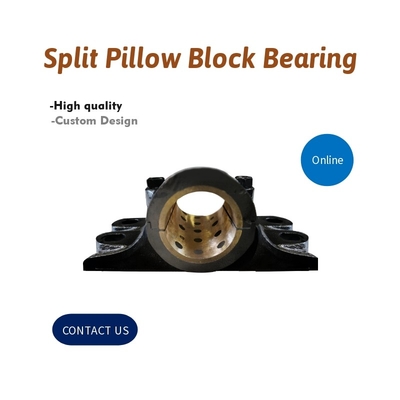

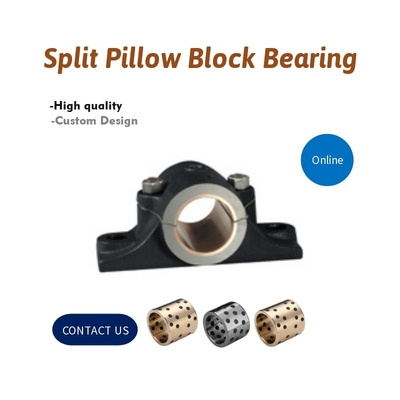

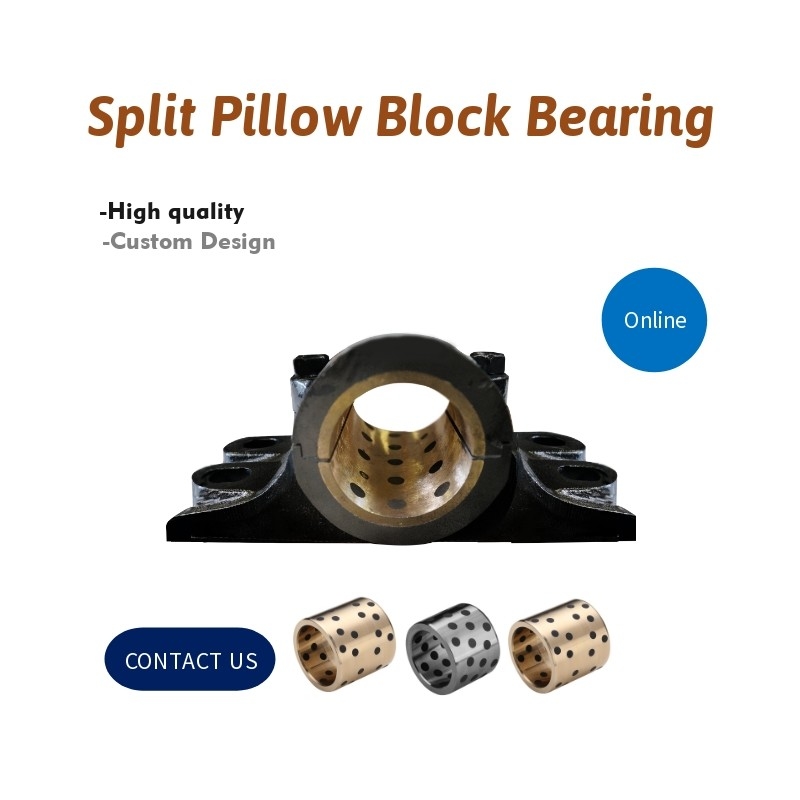

तकिया ब्लॉक तेल रहित कांस्य ग्राफाइट प्लग बुशिंग विभिन्न औद्योगिक अनुप्रयोगों में सुचारू और विश्वसनीय संचालन प्रदान करने के लिए डिज़ाइन किए गए उच्च प्रदर्शन वाले घटक हैं।
कांस्य से निर्मित, ये बुशिंग उत्कृष्ट शक्ति और स्थायित्व प्रदर्शित करते हैं, जो उन्हें उच्च भार और उच्च गति अनुप्रयोगों के लिए उपयुक्त बनाते हैं।तेल रहित डिजाइन स्नेहन की आवश्यकता को समाप्त करता है, रखरखाव आवश्यकताओं और परिचालन लागत को कम करता है।
इन बुशिंग्स की ग्रेफाइट-प्लग्ड विशेषता प्रभावी स्नेहन और पहनने के प्रतिरोध को सुनिश्चित करती है, बुशिंग्स के सेवा जीवन को बढ़ाती है।यह भी घर्षण में कमी और घूर्णन प्रणाली की दक्षता में सुधार का परिणाम.
तकिया ब्लॉक तेल रहित कांस्य ग्राफाइट प्लग्ड बुशिंग आमतौर पर मशीनरी, पंप, मोटर्स और अन्य घूर्णन उपकरणों में उपयोग किए जाते हैं।उनकी सटीक डिजाइन सटीक संरेखण और स्थिरता सुनिश्चित करती है, कंपन और शोर को कम करता है।
अपने मजबूत निर्माण और उच्च गुणवत्ता वाली सामग्रियों के साथ, ये बुशिंग सबसे चुनौतीपूर्ण औद्योगिक वातावरण में भी विश्वसनीय प्रदर्शन प्रदान करते हैं।वे सुचारू और कुशल रोटेशन के लिए एक दीर्घकालिक और लागत प्रभावी समाधान प्रदान करते हैं.
VIIPLUS स्वयं स्नेहक बीयरिंगों के अनुसंधान और विकास, उत्पादन और बिक्री में विशेषज्ञता रखता है।कठोर स्प्लिट तकिया ब्लॉकउत्पाद धातु-पोलीमर कम्पोजिट लेयरिंग, द्विधातु कम्पोजिट लेयरिंग, कांस्य लेपित लेयरिंग, स्व-चिकन मोनोमेटल लेयरिंग और अन्य लेयरिंग हैं।
स्प्लिट तकिया ब्लॉक असर आवास और/या असर दो टुकड़ों में विभाजित और bolted टोग, आसान रखरखाव या पहने या क्षतिग्रस्त बीयरिंगों या शाफ्ट के लिए असर प्रतिस्थापन की सुविधा के लिए।
कठोर स्प्लिट तकिया ब्लॉक साइड लोडिंग या कोणीय दबाव के साथ सेवा आवश्यकताओं के लिए गोलाकार असर की आवश्यकता होती है। ये असर आपको ग्रीस ग्रूव के प्रत्येक पक्ष पर 30 ° के भीतर भार को समायोजित करने की अनुमति देते हैं।उनके पास नियमित स्प्लिट असर की सभी विशेषताएं हैं, साथ ही कठोर शैली। ये असर केवल कांस्य कोटिंग सामग्री के साथ उपलब्ध हैं।
चार बोल्ट का आधार 2 या 4 बोल्ट लगाने के स्थानों के साथ कास्ट आयरन से बना है।
कास्ट आयरन सामग्री के परिवार से संबंधित है जिसका मुख्य घटक लोहा है, जिसमें कार्बन और सिलिकॉन की महत्वपूर्ण मात्रा होती है।कास्ट आयरन एक प्राकृतिक मिश्रित सामग्री है जिसका गुण इसके सूक्ष्म संरचना द्वारा निर्धारित किया जाता हैकास्ट आयरन के मुख्य सूक्ष्म संरचनात्मक घटक कार्बन द्वारा लिए गए रासायनिक और आकृतिगत रूप हैं, और एक निरंतर धातु मैट्रिक्स जिसमें कार्बन और / या कार्बाइड बिखरे हुए हैं।
| शाफ्ट आकार |
भाग संख्या | Wt. | ए | बी | सी | D | ई | F-Dia. बोल्ट |
जी | H | क | L | एम | पाइप टैप करें |
||||
| कांस्य | ||||||||||||||||||
|
|
10 | 13⁄4 | 81⁄4 | 31⁄2 | 7⁄8 | 61⁄2 | 1⁄2 | 13⁄4 | 37⁄16 | 47⁄16 | 4 | 3⁄4 | 1⁄4 | ||||
|
|
13 | 17⁄8 | 81⁄2 | 31⁄2 | 1 | 63⁄4 | 1⁄2 | 13⁄4 | 33⁄4 | 47⁄8 | 41⁄2 | 3⁄4 | 1⁄4 | ||||
|
|
18 | 21⁄8 | 101⁄4 | 4 | 11⁄8 | 8 | 5⁄8 | 2 | 43⁄16 | 55⁄16 | 5 | 1 | 1⁄4 | ||||
|
|
21 | 21⁄4 | 101⁄2 | 41⁄4 | 11⁄4 | 81⁄4 | 5⁄8 | 21⁄4 | 41⁄2 | 57⁄8 | 51⁄2 | 1 | 1⁄4 | ||||
|
|
26 | 21⁄2 | 11 | 41⁄2 | 13⁄8 | 83⁄4 | 5⁄8 | 21⁄2 | 47⁄8 | 63⁄4 | 6 | 1 | 3⁄8 |
| शाफ्ट आकार |
भाग संख्या | Wt. | ए | बी | सी | D | ई | F-Dia. बोल्ट |
जी | H | क | L | एम | पाइप टैप करें |
||||
| कांस्य | ||||||||||||||||||
|
|
43 | 31⁄4 | 13 | 5 | 13⁄8 | 101⁄2 | 3⁄4 | 23⁄4 | 61⁄4 | 81⁄8 | 7 | 11⁄4 | 1⁄2 | ||||
|
|
62 | 31⁄2 | 143⁄4 | 51⁄2 | 11⁄2 | 12 | 3⁄4 | 3 | 613⁄16 | 93⁄8 | 8 | 13⁄8 | 1⁄2 | ||||
|
|
86 | 41⁄8 | 161⁄2 | 61⁄4 | 13⁄4 | 131⁄2 | 7⁄8 | 31⁄2 | 77⁄8 | 103⁄8 | 9 | 11⁄2 | 1⁄2 | ||||
|
|
116 | 41⁄2 | 18 | 7 | 17⁄8 | 15 | 7⁄8 | 4 | 89⁄16 | 111⁄4 | 10 | 15⁄8 | 1⁄2 | ||||
|
|
166 | 5 | 191⁄4 | 73⁄4 | 2 | 153⁄4 | 1 | 41⁄2 | 93⁄8 | 121⁄4 | 11 | 13⁄4 | 1⁄2 | ||||
|
|
198 | 51⁄2 | 201⁄2 | 81⁄2 | 21⁄8 | 161⁄2 | 11⁄8 | 5 | 101⁄4 | 133⁄4 | 12 | 17⁄8 | 1⁄2 |
भारी औद्योगिक परिचालन:
·ऊर्जा उत्पादन (कोयला)
·खनन/सामग्री/सीमेंट
·मेटल मिलेंमलप और पेपर/साग मिल/जंगल/जल उपचार
·खाद्य प्रसंस्करण
·भण्डारण
·चलते पुल/संरचनाएं
·औद्योगिक पंखे/फुसलाने वाले
·फिक्सिंग स्क्रू - फिक्सिंग स्क्रू के साथ फिक्स किए गए बीयरिंग्स को एक आंतरिक अंगूठी पर स्थित एक फिक्सिंग स्क्रू द्वारा शाफ्ट से फिक्स किया जाता है, अर्थात, बीयरिंग्स में आंतरिक अंगूठी को शाफ्ट से सुरक्षित करने के लिए फिक्सिंग स्क्रू होते हैं।
·ताला लगाने वाले कॉलर के बीयरिंगों में शाफ्ट के लिए आंतरिक अंगूठी को सुरक्षित करने के लिए एक ताला लगाना होता है।
·कोई भी असर निर्धारण विधि में एक धुरी को स्थिर करने के लिए प्रावधान नहीं है।
यह प्रक्रिया शाफ्ट लॉक डिवाइस के लिए सबसे आम समायोजन पेंच या कॉलर के लिए है, जिसमें एक स्थिर और विस्तार इकाई का उपयोग किया जाता है, लेकिन सामान्य दिशानिर्देश सभी असर प्रतिष्ठानों पर लागू होते हैं।
1. जांचें और शफ्ट साफ
सबसे पहले, यह सुनिश्चित करने के लिए अपनी शाफ्ट की जाँच करें कि यह साफ, गोल, सीधी, बिना किसी खरोंच और निशान के है और यह निर्माता के विनिर्देशों के अनुसार कम या बहुत बड़ा नहीं है।किसी भी जंग से पेड़ को साफ करने के लिए बारीक सैंडपेपर या चमकदार टेप का प्रयोग करें. फिर मलबे को हटाने के लिए तेल की एक हल्की परत का प्रयोग करें.
2शाफ्ट पर असर लगाओ
यदि असर को जगह पर खटखटाने की आवश्यकता है तो शाफ्ट पर असर लगाने के लिए एक हथौड़ा और लकड़ी का एक ब्लॉक या आंतरिक अंगूठी पर एक नरम स्टील ट्यूब का उपयोग करें।आवास या सील पर न मारो और न ही दबाव डालो.
3. हल्के से घुड़सवार संरचना के लिए आवास पेंच
मोल्डिंग संरचना में आवास को हल्के से पेंच करके शाफ्ट को स्थिति में रखें। भारी वाशर या भारी स्प्रिंग वाशर के साथ आवास माउंटिंग बोल्ट में स्लॉट को पुल करें।इससे ढीला होने से बचा जा सकता है.
4. अंतिम माउंटिंग स्थिति निर्धारित करें
बोल्टों को ठीक करने से पहले, हाथ से या रबड़ के हथौड़े से असर को संरेखित करके अपनी अंतिम स्थापना स्थिति निर्धारित करें।
5. सुरक्षित रूप से घुड़सवार संरचना के लिए आवास पेंच
असर को ठीक से संरेखित करने के बाद, दोनों इकाइयों को माउंटिंग संरचना में सुरक्षित रूप से सुरक्षित करें।
6.सुनिश्चित करें कि शाफ्ट अक्षीय रूप से चल सकता है
