| ब्रांड नाम: | viiplus Graphite self-lubricating bearings |
| मॉडल संख्या: | ग्रेफाइट स्व-स्नेहन बीयरिंग |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | According to the price of the goods |
| भुगतान की शर्तें: | टी / टी, मनीग्राम |
| आपूर्ति करने की क्षमता: | 1000000 Piece / Pieces एक सप्ताह |

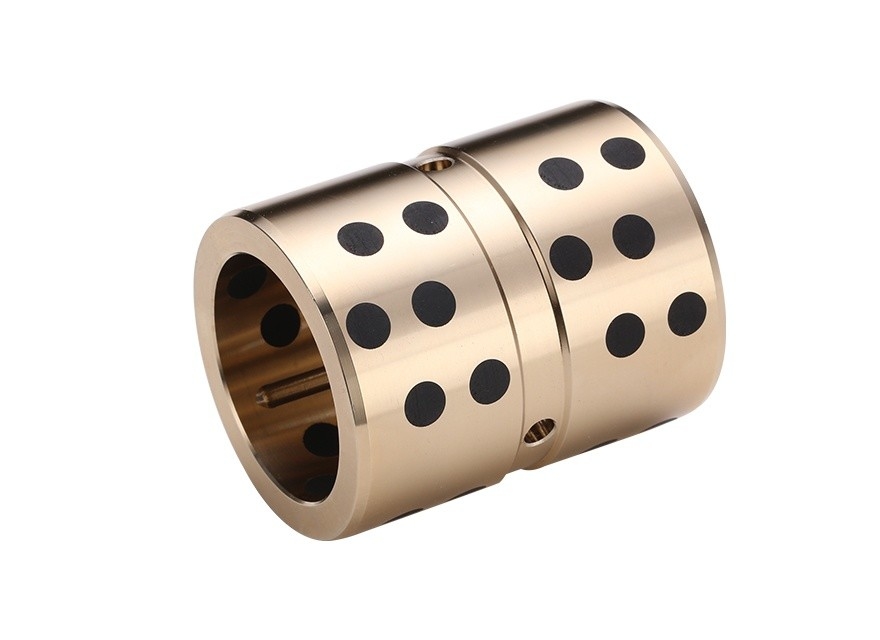

सेल्फ-लुब्रिकेटिंग ग्रेफाइट बेयरिंग से लैस बेयरिंग पेडस्टल फिटिंग विभिन्न औद्योगिक अनुप्रयोगों के लिए एक अनूठा और कुशल समाधान प्रदान करता है। यह अभिनव संयोजन एक मजबूत और लंबे समय तक चलने वाला समर्थन प्रणाली प्रदान करता है जिसमें न्यूनतम रखरखाव की आवश्यकता होती है।
ग्रेफाइट बेयरिंग, सेल्फ-लुब्रिकेटिंग होने के कारण, नियमित स्नेहन की आवश्यकता को समाप्त करता है, जिससे डाउनटाइम और रखरखाव लागत में काफी कमी आती है। ग्रेफाइट सामग्री भी घिसाव और जंग के लिए अत्यधिक प्रतिरोधी है, जो कठोर वातावरण में भी सुचारू और विश्वसनीय संचालन सुनिश्चित करती है।
बेयरिंग पेडस्टल फिटिंग को ग्रेफाइट बेयरिंग को सुरक्षित रूप से रखने और सहारा देने के लिए डिज़ाइन किया गया है, जिससे इसकी स्थिरता और संरेखण सुनिश्चित होता है। यह इष्टतम भार वितरण की अनुमति देता है और बेयरिंग पर तनाव को कम करता है, जिससे इसकी स्थायित्व में और वृद्धि होती है।
बेयरिंग पेडस्टल फिटिंग और सेल्फ-लुब्रिकेटिंग ग्रेफाइट बेयरिंग का संयोजन कई लाभ प्रदान करता है, जिसमें बेहतर दक्षता, कम रखरखाव आवश्यकताएं और उपकरण का जीवनकाल बढ़ना शामिल है। यह भारी मशीनरी से लेकर सटीक उपकरणों तक, अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है, जहां विश्वसनीय और लंबे समय तक चलने वाले बेयरिंग समाधान महत्वपूर्ण हैं।
निष्कर्ष में, सेल्फ-लुब्रिकेटिंग ग्रेफाइट बेयरिंग से लैस बेयरिंग पेडस्टल फिटिंग उन औद्योगिक अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प है जिन्हें विश्वसनीय और कम रखरखाव वाले बेयरिंग समाधान की आवश्यकता होती है।
स्थापना सहायक उपकरणग्रेफाइट सेल्फ-लुब्रिकेटिंग बेयरिंग, उच्च-प्रदर्शन रखरखाव-मुक्त बेयरिंग, ग्रेफाइट बेयरिंग स्लीव में उच्च पहनने का प्रतिरोध और संक्षारण प्रतिरोध होता है। ग्रेफाइट कार्य में उत्पन्न ग्रेफाइट कण बेयरिंग को अच्छी तरह से लुब्रिकेट कर सकते हैं, लेकिन यह पर्यावरणीय आवश्यकताओं वाले कार्य वातावरण के लिए उपयुक्त नहीं है।
प्रकार:-फ्लैंग्ड
-ठोस कांस्य
-वेल्डेड जॉइंट
-स्प्लिट जॉइंट
-क्लेंच लॉक
-सिंटर्ड / पाउडर मेटल
-ग्रेफाइट इम्प्रिग्नेटेड
| GCr15(GB/T18254-2016)=52100(ASTM/UNS)=100Cr6(DIN) रासायनिक संरचना गुणवत्ता/% | ||||
| C | Si | Mn | Mo | Cr |
| 0.95-1.05 | 0.15-0.35 | 0.25-0.45 | ≤0.10 | 1.40-1.65 |
| ZCuSn6Zn6Pb3(GB1776-87)=ZQSn6-6-3(GB 1176-74)=GB-CuSn5Zn5Pb5(DIN)=C83600(ASTM) रासायनिक संरचना गुणवत्ता/% | |||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 84.0-86.0 | 4.0-6.0 | ma'x 0.005 | max 0.3 | - | max 1 | max 4.0-6.0 | max 0.005 | max 0.05 | max 4.0-6.0 |
| CuZn25A16Fe3Mn3(GB/T 1176-1987)=G-CuZn25Al5(DIN)=C86300(ASTM) रासायनिक संरचना गुणवत्ता/% | |||||||||
| रासायनिक संरचना गुणवत्ता/% | |||||||||
| Cu | Sn | Al | Fe | Mn | Ni | Pb | Si | P | Zn |
| 60-66 | 0.2 | 5.0-7.5 | 2.0-4.0 | 2.5-5.0 | 1 | 0.2 | _ | _ | _ |
| VSB-JDB-1 | VSB-JDB-2 | VSB-JDB-3 | VSB-JDB-4 | VSB-JDB-5 | |||
|---|---|---|---|---|---|---|---|
| VSB-JDB-2 | VSB-JDB-22 | VSB-JDB-23 | |||||
| GB1776-87 | ZCuZn25 Al6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAl10Fe3 | ZCuSu10P1 | स्टील+ ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| ISO1338 | GCuZn25 Al6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAl10Fe3 | - | स्टील+ CuSn6Zn6Pb3 Fe3Ni5 |
- | B1 |
| DIN | G-CuZn25 Al5 |
GB-CuSn5Zn5Pb5 | GB-CuAl10Ni | GB-CuSn10 | स्टील+ CuSn6Zn6Pb3Ni | - | 100Cr6 |
| JIS | HBsC4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| ASTM/UNS | C86300 | C83600 | C95500 | C90500 | C83600 | Class40 | 52100 |
| (BS) | HTB2 | LG2 | AB1 | PB4 | LG2 | - | - |
निम्नलिखित पीडीएफ हमारी कंपनी में CuZn25A16Fe3Mn3 (C86300) की उत्पाद जानकारी के बारे में है। आप विभिन्न प्रकार के उत्पाद या कच्चे माल चुन सकते हैं, या आप ग्रेफाइट के आकार और व्यवस्था को अनुकूलित कर सकते हैं। सामान्य तौर पर, हमारी कंपनी ISO 4379 मानक के अनुसार उत्पाद बनाती है।
Graphite self-lubricating bearing.pdf
| haft | housing | ID | OD | Wall thickness | Oil hole | L 0 -0.40 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h8 | H7 | d | D | T | h- | 10 | 12 | 15 | 20 | 25 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 0 -0.022 |
12 | +0.018 0 |
10 | 12 | 0.980 0.955 |
4 | 1010 | 1012 | 1015 | 1020 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 0 -0.027 |
14 | " | 12 | 14 | " | " | 1210 | 1212 | 1215 | 1220 | 1225 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | " | 16 | " | 14 | 16 | " | " | 1415 | 1420 | 1425 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | " | 17 | " | 15 | 17 | " | " | 1510 | 1512 | 1515 | 1525 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | " | 18 | " | 16 | 18 | " | " | 1615 | 1620 | 1625 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | " | 20 | +0.021 0 |
18 | 20 | " | " | 1815 | 1820 | 1825 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 0 -0.033 |
23 | " | 20 | 23 | 1.475 1.445 |
" | 2015 | 2020 | 2025 | 2030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | " | 25 | " | 22 | 25 | " | 6 | 2215 | 2220 | 2225 | 2230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | " | 27 | " | 24 | 27 | " | " | 2415 | 2420 | 2425 | 2430 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | " | 28 | " | 25 | 28 | " | " | 2515 | 2520 | 2525 | 2530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | " | 32 | +0.025 0 |
28 | 32 | 1.970 1.935 |
" | 2820 | 2825 | 2830 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | " | 34 | " | 30 | 34 | " | 3020 | 3030 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 0 -0.039 |
36 | " | 32 | 36 | " | " | 3220 | 3230 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | " | 39 | " | 35 | 39 | " | " | 3520 | 3530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | " | 40 | " | 36 | 40 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | " | 41 | " | 37 | 41 | " | " | 3720 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | " | 44 | " | 40 | 44 | " | 8 | 4020 | 4030 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | " | 50 | " | 45 | 50 | 2.460 2.415 |
" | 4520 | 4530 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | " | 55 | +0.030 0 |
50 | 55 | " | " | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 0 -0.046 |
60 | " | 55 | 60 | " | " | 5520 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | " | 65 | " | 60 | 65 | " | " | |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
