| ब्रांड नाम: | VIIPLUS Sleeve & Bearing |
| मॉडल संख्या: | मीट्रिक बेलनाकार Metal-Polymer Low Friction Plain Bearings बुश विकल्प |
| एमओक्यू: | 50 टुकड़ा/टुकड़े |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी, एल / सी, वेस्टर्न यूनियन, |
| आपूर्ति करने की क्षमता: | विशेष अनुकूलित स्नेहन झाड़ियों विनिर्माण |

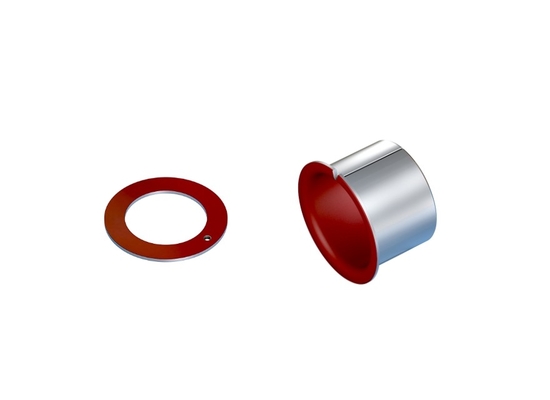

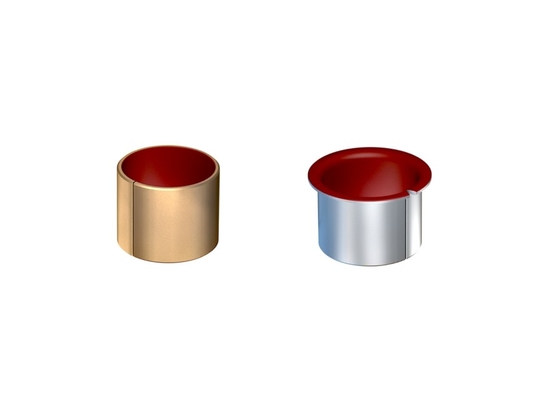

फ्लैंज प्रकार के डिज़ाइन वाले स्टील-बैक्ड बहुलक सादे बेयरिंग विशेष रूप से हाइड्रोलिक तेल स्नेहन के लिए उपयुक्त हैं। ये बेयरिंग उत्कृष्ट घिसाव प्रतिरोध और संक्षारण प्रतिरोध प्रदान करते हैं, जो विभिन्न हाइड्रोलिक सिस्टम में विश्वसनीय प्रदर्शन सुनिश्चित करते हैं। स्टील बैकिंग अतिरिक्त शक्ति और स्थिरता प्रदान करता है, जबकि सामग्री चिकनी संचालन और कुशल स्नेहन सुनिश्चित करती है। फ्लैंज प्रकार का डिज़ाइन हाइड्रोलिक मशीनरी में आसान स्थापना और एकीकरण की अनुमति देता है। कुल मिलाकर, ये बेयरिंग हाइड्रोलिक तेल स्नेहन अनुप्रयोगों के लिए एक आदर्श विकल्प हैं, जो उच्च प्रदर्शन और स्थायित्व प्रदान करते हैं।
DIN 1494 / ISO 3547 भी उपलब्ध है: लीड मुक्त! विशेष आयाम केवल अनुरोध पर उपलब्ध हैं। यह एक स्लाइडिंग परत के साथ एक सूखा स्लाइडिंग बेयरिंग है। इसलिए स्नेहन आवश्यक नहीं है। लेकिन यह चिकनाई वाले अनुप्रयोगों (जैसे हाइड्रोलिक तेल स्नेहन) के लिए उपयुक्त है।
VIIPLUS आपकी आवश्यकताओं को पूरा करने के लिए स्लाइडिंग बेयरिंग की एक विस्तृत श्रृंखला प्रदान करता है! हमारे चीन इंजीनियरिंग के ज्ञान और बुशिंग सामग्री की हमारी विस्तृत श्रृंखला के साथ, हम लगभग हर ड्राई स्लाइडिंग बेयरिंग समस्या का समाधान करने में सक्षम हैं।
सादे बेयरिंग। धातु हाइड्रोडायनामिक बेयरिंग को नुकसान की उपस्थिति और लक्षण वर्णन।
| उत्पाद का नाम | स्टील बुशिंग |
| अधिकतम भार क्षमता | स्थैतिक भार 250N/mm2; गतिशील भार 140N/mm2 |
| अधिकतम भार गति | सूखा घर्षण 2.5m/s; तेल स्नेहन 5.0m/s |
| अधिकतम PV मान सीमा | सूखा घर्षण 3.6N/mm2 m/s; तेल स्नेहन 50N/mm2 m/s |
| घर्षण गुणांक | सूखा घर्षण 0.08~0.20; तेल स्नेहन 0.02~0.07 |
| कार्य तापमान | -195℃~+280℃ |
| थर्मल चालकता | 42w/m k |
| उत्पादन प्रक्रिया | सामग्री काटना~कांस्य सिंटरिंग~सिंटरिंग~आकार देना~कॉइलिंग~सतह खत्म~पैकिंग |
| अनुप्रयोग सुविधा | स्वयं स्नेहन, कम घिसाव, कम घर्षण, कम शोर, अच्छा स्लाइडिंग विशेषता, Pb मुक्त |
आवास ØH7 बुशिंग आंतरिक-Ø माउंटिंग H9 शाफ्ट सहिष्णुता f7 से h8 के बाद
स्वयं-स्नेहन बेयरिंग प्रकार
du बुशिंग आकार चार्ट
| Di (मिमी) | Do (मिमी) | Sfl (मिमी) | Dfl (मिमी) | B (मिमी) | बेयरिंग | शाफ्ट | सबसे बड़ा व्यास (मिमी) | न्यूनतम व्यास (मिमी) | अधिकतम निकासी (मिमी) | न्यूनतम निकासी (मिमी) | |
| BB0304DU | 3 | 4.5 | 0.75 | 7 | 4 | H6 | h6 | 3.048 | 3 | 0.054 | 0 |
| BB0404DU | 4 | 5.5 | 0.75 | 9 | 4 | H6 | h6 | 4.048 | 4 | 0.056 | 0 |
| BB0505DU | 5 | 7 | 0.925 | 10 | 5 | H7 | f7 | 5.055 | 4.99 | 0.077 | 0 |
| BB0604DU | 6 | 8 | 0.925 | 12 | 4 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0608DU | 6 | 8 | 0.925 | 12 | 8 | H7 | f7 | 6.055 | 5.99 | 0.077 | 0 |
| BB0806DU | 8 | 10 | 0.925 | 15 | 5.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0808DU | 8 | 10 | 0.925 | 15 | 7.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB0810DU | 8 | 10 | 0.925 | 15 | 9.5 | H7 | f7 | 8.055 | 7.99 | 0.083 | 0.003 |
| BB1007DU | 10 | 12 | 0.925 | 18 | 7 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1009DU | 10 | 12 | 0.925 | 18 | 9 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1012DU | 10 | 12 | 0.925 | 18 | 12 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1017DU | 10 | 12 | 0.925 | 18 | 17 | H7 | f7 | 10.058 | 9.99 | 0.086 | 0.003 |
| BB1207DU | 12 | 14 | 0.925 | 20 | 7 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1209DU | 12 | 14 | 0.925 | 20 | 9 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1212DU | 12 | 14 | 0.925 | 20 | 12 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1217DU | 12 | 14 | 0.925 | 20 | 17 | H7 | f7 | 12.058 | 11.99 | 0.092 | 0.006 |
| BB1412DU | 14 | 16 | 0.925 | 22 | 12 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1417DU | 14 | 16 | 0.925 | 22 | 17 | H7 | f7 | 14.058 | 13.99 | 0.092 | 0.006 |
| BB1509DU | 15 | 17 | 0.925 | 23 | 9 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1512DU | 15 | 17 | 0.925 | 23 | 12 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1517DU | 15 | 17 | 0.925 | 23 | 17 | H7 | f7 | 15.058 | 14.99 | 0.092 | 0.006 |
| BB1612DU | 16 | 18 | 0.925 | 24 | 12 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1617DU | 16 | 18 | 0.925 | 24 | 17 | H7 | f7 | 16.058 | 15.99 | 0.092 | 0.006 |
| BB1812DU | 18 | 20 | 0.925 | 26 | 12 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1817DU | 18 | 20 | 0.925 | 26 | 17 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB1822DU | 18 | 20 | 0.925 | 26 | 22 | H7 | f7 | 18.061 | 17.99 | 0.095 | 0.006 |
| BB2012DU | 20 | 23 | 1.45 | 30 | 11.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2017DU | 20 | 23 | 1.45 | 30 | 16.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2022DU | 20 | 23 | 1.45 | 30 | 21.5 | H7 | f7 | 20.071 | 19.99 | 0.112 | 0.01 |
| BB2512DU | 25 | 28 | 1.45 | 35 | 11.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB2517DU | 25 | 28 | 1.45 | 35 | 16.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB2522DU | 25 | 28 | 1.45 | 35 | 21.5 | H7 | f7 | 25.071 | 24.99 | 0.112 | 0.01 |
| BB3016DU | 30 | 34 | 1.95 | 42 | 16 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3026DU | 30 | 34 | 1.95 | 42 | 26 | H7 | f7 | 30.085 | 29.99 | 0.126 | 0.01 |
| BB3516DU | 35 | 39 | 1.95 | 47 | 16 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB3526DU | 35 | 39 | 1.95 | 47 | 26 | H7 | f7 | 35.085 | 34.99 | 0.135 | 0.015 |
| BB4016DU | 40 | 44 | 1.95 | 53 | 16 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4026DU | 40 | 44 | 1.95 | 53 | 26 | H7 | f7 | 40.085 | 39.99 | 0.135 | 0.015 |
| BB4516DU | 45 | 50 | 2.45 | 58 | 16 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
| BB4526DU | 45 | 50 | 2.45 | 58 | 26 | H7 | f7 | 45.105 | 44.99 | 0.155 | 0.015 |
मशीन और प्लांट निर्माण, कपड़ा प्रसंस्करण और कृषि मशीनें, हाइड्रोलिक पंप, ऑटोमोटिव उद्योग
स्लाइडिंग बेयरिंग और बुशिंग तकनीक
1. कोई तेल स्नेहन या कम तेल स्नेहन नहीं, उन जगहों के लिए उपयुक्त है जहां तेल डालना असंभव है या तेल डालना मुश्किल है। इसका उपयोग बिना रखरखाव या कम रखरखाव के किया जा सकता है।
2. अच्छा घिसाव प्रतिरोध, छोटा घर्षण गुणांक और लंबी सेवा जीवन।
3. लोचदार-प्लास्टिकिटी की एक उचित मात्रा है, जो एक व्यापक संपर्क सतह पर तनाव को वितरित कर सकती है और बेयरिंग की भार वहन क्षमता में सुधार कर सकती है।
4. स्थैतिक और गतिशील घर्षण गुणांक समान हैं, जो कम गति पर रेंगने को खत्म कर सकते हैं, जिससे मशीन की कार्य सटीकता सुनिश्चित होती है।
5. यह मशीन को कंपन कम करने, शोर कम करने, प्रदूषण को रोकने और काम करने की स्थिति में सुधार करने में सक्षम बनाता है।
6. घर्षण शाफ्ट को बिना काटे घर्षण शाफ्ट की रक्षा के लिए आंदोलन के दौरान ट्रांसफर फिल्म बन सकती है।
7. घर्षण शाफ्ट की कठोरता कम होती है, और बिना टेम्पर्ड ट्रीटमेंट के अधिक शाफ्ट का उपयोग किया जा सकता है, जिससे संबंधित भागों के प्रसंस्करण की कठिनाई कम हो जाती है।
8. पतली दीवार संरचना, हल्का वजन, यांत्रिक मात्रा को कम कर सकता है।
9. स्टील की पीठ पर विभिन्न धातुओं को इलेक्ट्रोप्लेट किया जा सकता है, जिसका उपयोग संक्षारक मीडिया में किया जा सकता है; इसका उपयोग विभिन्न मशीनों के स्लाइडिंग भागों में व्यापक रूप से किया गया है।
सरल समाधान – निर्दोष उत्पाद – उच्च गुणवत्ता वाली सेवाएं – प्रदर्शन-आधारित कीमतें।
