| ब्रांड नाम: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| मॉडल संख्या: | ठोस झाड़ी, चिकनाई प्लग के साथ कांस्य रखरखाव-मुक्त एम्बेडेड |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| भुगतान की शर्तें: | TT अग्रिम में |
| आपूर्ति करने की क्षमता: | कांस्य झाड़ियों ऑनलाइन • स्लाइडिंग बियरिंग्स निर्माता • स्व-चिकनाई झाड़ी आपूर्तिकर्ता |
C93200 Graphite Plugged Bushings are made from Tin Bronze Casting Copper Alloy and are designed to provide excellent wear resistance and durability in applications requiring frequent sliding or rotating motionsइन आस्तीन झाड़ियों का उपयोग व्यापक औद्योगिक मशीनरी में किया जाता है, जिसमें भारी उपकरण, खुदाई मशीन, लोडर और अन्य निर्माण मशीनरी शामिल हैं।
टिन कांस्य कास्टिंग कॉपर मिश्र धातु के भीतर ग्राफाइट कण प्राकृतिक स्नेहन प्रदान करते हैं, ऑपरेशन के दौरान घर्षण और गर्मी के निर्माण को कम करते हैं।कम रखरखाव लागत, और बेहतर दक्षता।
इन बुशिंग्स का ठोस आस्तीन डिजाइन स्थिरता और कठोरता सुनिश्चित करता है, जबकि टिन कांस्य मिश्र धातु बेहतर शक्ति और संक्षारण प्रतिरोध प्रदान करती है।कास्टिंग प्रक्रिया सामग्री के समान गुणों और आयामी सटीकता सुनिश्चित करती है, जिसके परिणामस्वरूप उनके इच्छित अनुप्रयोगों में सटीक रूप से फिट होने वाले बुशिंग होते हैं।
संक्षेप में, C93200 Graphite Plugged Bushings are high-performance sleeve bushes made from Tin Bronze Casting Copper Alloy that are designed to provide reliable wear resistance and durability in demanding industrial applications.
कास्ट कांस्य बुशिंग
टिन कांस्य मिश्र धातु आमतौर पर गियर में पाया जाता है,उच्च शक्ति वाले बुशिंग और असरअनुप्रयोग जहां उच्च शक्ति और कम गति और भारी भार मौजूद हैं। इन मिश्र धातुओं के लिए अन्य उच्च शक्ति अनुप्रयोग पंप रोलर, पिस्टन रिंग, भाप फिटिंग और वाल्व निकायों हैं।टिन कांस्य कास्टिंग का उपयोग चलती पुल घटकों में किया जाता है, पुलों और अन्य संरचनाओं के लिए टर्नटेबल स्थिर और विस्तार लेयरिंग के लिए धीमी या अंतराल गति के साथ भारी भार के साथ।

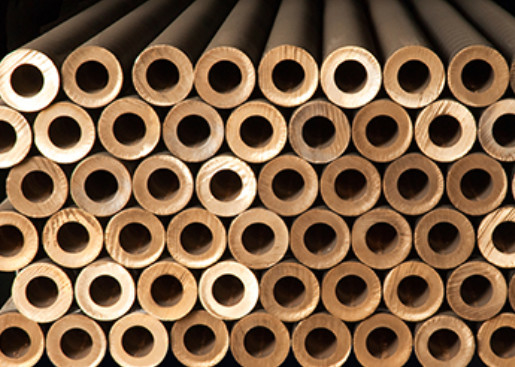

निरंतर कास्ट कांस्य बुशिंग का निर्माता
यह एक स्व-चिकन लेयरिंग सामग्री है जिसमें एकठोस स्नेहक जेब के साथ उच्च गुणवत्ता वाले असर कांस्य।

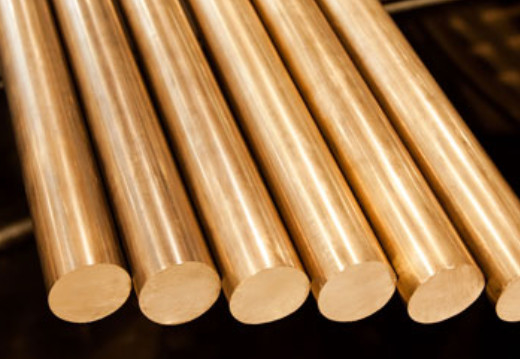

स्व-चिकनग्रेफाइट से सना हुआ कांस्यआस्तीन बुशिंग को निरंतर कास्ट कांस्य बार स्टॉक से मशीनीकृत किया जाता है। फिर उन्हें पीसा जाता है और ठोस स्नेहक ग्रेफाइट आधारित प्लग के साथ प्लग किया जाता है।प्लग किए गए ग्रेफाइट बुशिंग उन अनुप्रयोगों के लिए बहुत अच्छे हैं जहां रखरखाव मुश्किल है और जहां उच्च तापमान के कारण सामान्य वसा और तेल आधारित स्नेहक जल सकते हैंडाली हुई कांस्य आधार सामग्री इन उत्पादों को देती हैमजबूत असर क्षमताएंजब अन्य स्व-चिकन कांस्य बुशिंग की तुलना में।
| रासायनिक संरचना द्रव्यमान/% | |||||||||
|---|---|---|---|---|---|---|---|---|---|
| कु | Sn | अल | फे | एमएन | नि | पीबी | हाँ | पी | Zn |
| 85.0-89.0 | 11-13।0 | 0.01 | 0.15 | - | 0.5 | 0.25 | 0.01 | 0.3 | 0.25 |
| यांत्रिक गुण | |||
|---|---|---|---|
| तन्यता शक्ति Mpa ((Min) | प्रतिफल शक्ति MPa ((Min) | लम्बाई % | ब्रिनेल कठोरता ((HB) |
| 280 | 150 | 5 | 90 |
1रासायनिक संरचना में, एकल मान अधिकतम का प्रतिनिधित्व करते हैं।
2कठोरता मूल्य का यांत्रिक प्रदर्शन केवल संदर्भ के लिए है।
ग्रेफाइट किए हुए असरअनुप्रयोग से पहले स्नेहक में भिगो दिया जाना चाहिए। ग्रेफाइट स्नेहक को अवशोषित करता है, जो तब शाफ्ट की गति से गर्म होने पर शाफ्ट में स्थानांतरित हो जाता है।इस कार्रवाई तेल स्नेहन के लिए आवश्यक प्रदान करता है, लेकिन पर्याप्त मात्रा में असर सिरों पर रिसाव का कारण नहींजब गति बंद हो जाती है तो तेल को ग्राफाइट द्वारा पुनः अवशोषित किया जाता है।
प्लग ग्राफ़िटिंग को असर की दीवार के माध्यम से एक रौड, बिखरे हुए छेद विन्यास को ड्रिल करके और इन छेदों में ग्राफाइट को दबाकर और हार्ड बेकिंग करके पूरा किया जाता है।आकार और ड्रिल छेद की संख्या और पंक्तियों की संख्या असर लंबाई और व्यास से निर्धारित किया जाता है.
ग्रेफाइट प्लग्ड ब्रॉन्ज बुशिंग सभी स्व-चिकन और रखरखाव मुक्त हैं।इन बुशिंग्स को निरंतर कास्ट कांस्य से मशीनीकृत किया जाता है और ठोस स्नेहक प्लग से प्लग किया जाता है। एक बुशिंग और इसकी संभोग सतह को हमेशा स्नेहक की एक फिल्म द्वारा अलग किया जाना चाहिए।VIIPLUS के कई घटकों में ग्रेफाइट का प्रयोग किया जाता हैयहाँ आप इसके बारे में पता करने की जरूरत है. ग्राफाइट एक बहुत ही असामान्य रूप में एक दो आयामी क्रिस्टल में साधारण कार्बन है. यह एक परमाणु मोटी शीट के रूप में सोचो.ग्राफाइट का एक टुकड़ा इन चादरों का एक ढेर हैएक ग्रेफाइट पेंसिल का सीसा तैलीय लगता है क्योंकि ये एक परमाणु मोटी चादरें बहुत फिसलन वाली होती हैं।

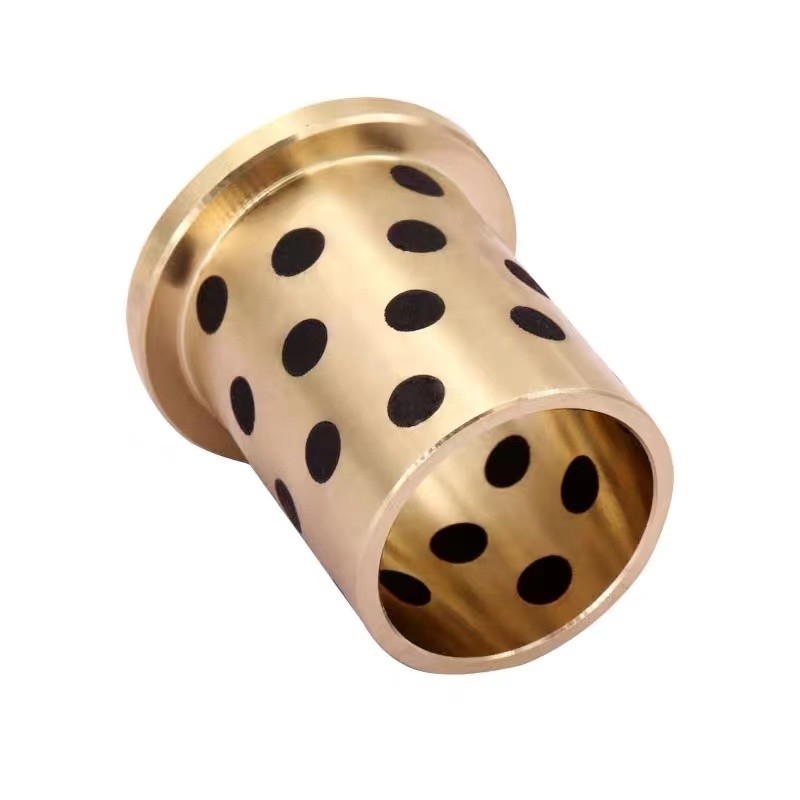

स्व-चिकन ग्राफाइट प्लग्ड कांस्य आस्तीन बुशिंग
प्लग ग्रेफाइट आस्तीन बुशिंग
इंच के आकार के बुशिंग
मीट्रिक आकार के बुशिंग
ग्रेफाइट प्लग्ड कास्ट ब्रॉन्ज बुशिंग का उपयोग उन स्थानों पर किया जा सकता है जहां भारी भार को कम से मध्यम गति पर समर्थित किया जाना चाहिए
प्लग ग्रेफाइट कास्ट कांस्य बुशिंग 570 F तक के उच्च तापमान का सामना करने में सक्षम है
स्व-चिकित्सीय विशेषता लेयरिंग का उपयोग करने की अनुमति देती है जहां तेल लगाना मुश्किल है, लागू करना महंगा है, और जहां वसा/तेल का उपयोग नहीं किया जा सकता है।उच्च भार और कम गति पर भी उत्कृष्ट स्नेहन प्राप्त होता है.
विशेष रूप से एम्बेडेड ठोस स्नेहक के साथ आत्म स्नेहन घर्षण को कम करता है। घर्षण गुणांकः 0.04 से 0.2
| ग्रेड | 50# | 50S1 | 50S2 | 50S3 | 650S5 |
| सामग्री | CuZn25AI5Mn4Fe3 | CuSn5Pb5Zn5 | CuAI10Ni5Fe5 | CuSn12 | CuZn25AI5Mn4Fe3 |
| घनत्व | 8 | 8.9 | 7.8 | 8.9 | 8 |
| कठोरता | ≥210 | ≥ 70 | ≥ 150 | ≥75 | ≥235 |
| तन्य शक्ति | ≥750 | ≥ 250 | ≥500 | ≥270 | ≥ 800 |
| उपज शक्ति | ≥ 450 | ≥ 90 | ≥260 | ≥ 150 | ≥ 450 |
| लम्बाई | ≥12 | ≥13 | ≥10 | ≥5 | ≥8 |
| रैखिक विस्तार गुणांक | 1.9×10-5/°C | 1.8×10-5/°C | 1.6×10-5/°C | 1.8×10-5/°C | 1.9×10-5/°C |
| अधिकतम. समय. | -40~+300°C | -40~+400°C | -40~+400°C | -40~+400°C | -40~+300°C |
| अधिकतम गतिशील भार | 100 | 60 | 50 | 70 | 120 |
| अधिकतम.गति ((सूखी) | 15 | 10 | 20 | 10 | 15 |
| N/mm2*m/s ((चिकन) | 200 | 60 | 60 | 80 | 200 |
| संपीड़न विकृति | < 0.01 मिमी | < 0.05 मिमी | < 0.04 मिमी | < 0.05 मिमी | < 0.005 मिमी |
निर्माण उपकरण के लिए बुशिंग, पावर फावड़ों के लिए बूम लिंक बुशिंग, इंजेक्शन मोल्ड मशीनों के लिए टॉगल लिंक और गाइड बुशिंग, स्टील मिल उपकरण, फर्नेस ड्रगआउट, सुखाने के उपकरण, रोस्टर,प्रेस डाइ, असेंबली लाइनें, हाइड्रो-इलेक्ट्रिक संरचनाएं, विंच, लिफ्टिंग उपकरण, टायर और पेपर मिल मशीनरी और कई अन्य औद्योगिक अनुप्रयोग।
