| ब्रांड नाम: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| मॉडल संख्या: | ठोस झाड़ी, चिकनाई प्लग के साथ कांस्य रखरखाव-मुक्त एम्बेडेड |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| भुगतान की शर्तें: | TT अग्रिम में |
| आपूर्ति करने की क्षमता: | कांस्य झाड़ियों ऑनलाइन • स्लाइडिंग बियरिंग्स निर्माता • स्व-चिकनाई झाड़ी आपूर्तिकर्ता |
एएसटीएम बी 271 मिश्र धातु ग्राफाइट प्लग्ड बुशिंग, विशेष रूप से C86300 प्रकार, 400 x 470 x 750 मिमी के आयामों के साथ,धातु आधारित स्व-चिकन वाले असरों को संदर्भित करता है जो चिपकाने के लिए ग्राफाइट आधारित सामग्री का उपयोग करते हैंइन बुशिंग्स को औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला में लंबे समय तक चलने वाले, रखरखाव मुक्त संचालन प्रदान करने के लिए डिज़ाइन किया गया है।
एएसटीएम बी 271 एक मानक विनिर्देश है जो उच्च पहनने के प्रतिरोध और कम घर्षण की आवश्यकता वाले अनुप्रयोगों में उपयोग के लिए अभिप्रेत, कांस्य आधारित, ग्राफाइट-चिकित्सा वाले केंद्रविहीन रूप से कास्ट किए गए बीयरिंगों को कवर करता है।C86300 मिश्र धातु एक प्रकार का टिन आधारित कांस्य है जिसमें धातु मैट्रिक्स के अंदर एम्बेडेड ग्राफाइट कण होते हैंये ग्रेफाइट कण स्वयं स्नेहन गुण प्रदान करते हैं जो बाहरी स्नेहक की आवश्यकता के बिना असर को संचालित करने की अनुमति देते हैं।
400 x 470 x 750 मिमी के आयाम बुश के बाहरी आयामों को संदर्भित करते हैं,जो आम तौर पर एक घुमावदार या घुमावदार शाफ्ट के लिए एक स्लाइडिंग सतह प्रदान करने के लिए एक आवास या फ्रेम में स्थापित किया जाता हैअसर का धातु आधार संरचनात्मक समर्थन प्रदान करता है, जबकि ग्रेफाइट-स्नेहक वाली परत असर और शाफ्ट के बीच घर्षण और पहनने को कम करती है।
कुल मिलाकर, एएसटीएम बी 271 मिश्र धातु ग्रेफाइट प्लग्ड बुशिंग के साथ C86300 मिश्र धातु और निर्दिष्ट आयाम एक विश्वसनीय प्रदान,उच्च पहनने के प्रतिरोध और कम घर्षण की आवश्यकता वाले औद्योगिक असर अनुप्रयोगों के लिए रखरखाव मुक्त समाधान.
bronzegleitlager.comआपका विश्वसनीय कार्बन हैग्रेफाइट बुशिंगजो भी आपकी जरूरत है, हम कस्टम डिजाइन कर सकते हैं हमारेबुशिंगआपकी जरूरतों के लिए।

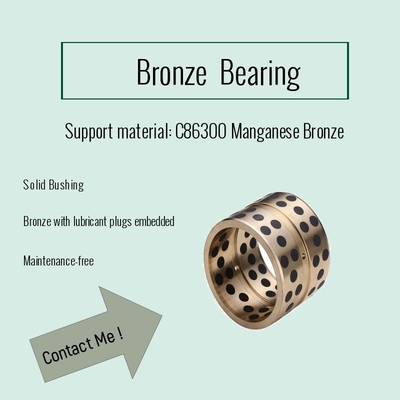

VIIPLUS C86300 मैंगनीज कांस्य बुशिंग प्रदान करता है यह एक स्व-चिकन लेयरिंग सामग्री है जिसमें ठोस स्नेहक जेब के साथ उच्च गुणवत्ता वाले लेयरिंग कांस्य होते हैं।
|
|
Cu(1) |
अल |
फे |
पीबी |
एमएन |
नि ((2) |
Sn |
Zn |
|---|---|---|---|---|---|---|---|---|
|
मिन./मैक्स. |
60.0-66.0 |
5.0-7.5 |
2.0-4.0 |
.20 |
2.5-5.0 |
1.0 |
.20 |
22.0-28.0 |
|
नाममात्र |
63.0 |
6.2 |
3.0 |
- |
3.7 |
- |
- |
25.0 |
दC86300 कांस्य के बुशिंगविभिन्न अनुप्रयोगों में प्रयोग किया जाता है। इस मिश्र धातु के लिए विशिष्ट उपयोग हैंः अतिरिक्त भारी शुल्क, उच्च शक्ति मिश्र धातु। बड़े वाल्व स्टेम बुशिंग, गियर असर, कैम झाड़ियों,धीमी गति वाले भारी भार वाले असर, हाइड्रोलिक सिलेंडर बुशिंग पार्ट्स।
कांस्य भारी भार के तहत उच्च गति से काम कर सकता है, लेकिन उच्च शाफ्ट कठोरता और गैर-घर्षण ऑपरेटिंग परिस्थितियों की आवश्यकता होती है। इस मिश्र धातु में उत्कृष्ट यांत्रिक गुण और अच्छा संक्षारण प्रतिरोध होता है।यह मिश्र धातु तांबे के साथ समझौता किया गया हैमैंगनीज, एल्यूमीनियम और लोहा। यह संयोजन तन्य शक्ति को बढ़ाता है।
| रासायनिक आवश्यकताएं | ||||||||||||
| तांबा मिश्र धातु UNS नंबर. |
संरचना, % अधिकतम, जब तक कि संकेत नहीं दिया गया हो | |||||||||||
| निकेल | ||||||||||||
| तांबा | टिन | सीसा | जस्ता | लोहा | सहित | एल्यूमीनियम | मैंगनीज | एंटीमोन | सल्फर | फॉस्फोरस | सिलिकॉन | |
| कोबाल्ट | ||||||||||||
| C86300 | 60.0 ¢ 66.0 | 0.20 | 0.20 | 22.0 ¢ 28.0 | 2०४.0 | 1.0ए | 5.0 ¥7.5 | 2.555.0 | ... | ... | ... | ... |
| C90500 | 86.0 ¢ 89.0 | 9.011।0 | 0.30 | 1.0 ¥3.0 | 0.20 | 1.0ए | 0.005 | ... | 0.20 | 0.05 | 0.05बी | 0.005 |
| C91100 | 82.0 ¢ 85.0 | 15.0 ¥170 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0 ¢20.0 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.011।0 | 8.011।0 | 0.8 | 0.7सी | 0.50ए | 0.005 | ... | 0.50 | 0.08 | 0.10बी | 0.005 |
| ए तांबे के न्यूनतम को निर्धारित करने में तांबे की गणना तांबे प्लस निकल के रूप में की जा सकती है। | ||||||||||||
| बी निरंतर कास्टिंग के लिए, फास्फोरस अधिकतम 1.5% होना चाहिए। | ||||||||||||
|
सी लोहे का उपयोग स्टील के समर्थन के लिए किया जाता है तो लोहे का अधिकतम 0.35 प्रतिशत होना चाहिए।
|
||||||||||||
रेडियल गेट, वर्टिकल गेट, स्टॉप लॉग, पेनस्टॉक स्टील लाइनर, मैकेनिकल लिफ्ट, हाइड्रोलिक लिफ्ट, इंस्ट्रूमेंटेशन, गेंट्री क्रेन, ओवरहेड क्रेन,जलाशय प्रबंधन सेवाएं...
भंडारण
बाढ़ नियंत्रण
जल विद्युत ऊर्जा उत्पादन
सिंचाई
तांबे के मिश्र धातु का कास्टिंग
प्रकारःसीसा मुक्त पीतल
स्व-चिकनतेल रहितटाइप बुशिंग
|
रासायनिक संरचना द्रव्यमान/% |
|||||||||
|---|---|---|---|---|---|---|---|---|---|
|
कु |
Sn |
अल |
फे |
एमएन |
नि |
पीबी |
हाँ |
पी |
Zn |
|
६०-६६ |
0.2 |
5.0-7.5 |
2.0-4.0 |
2.5-5.0 |
1 |
0.2 |
_ |
_ |
_ |
|
यांत्रिक गुण |
|||
|---|---|---|---|
|
तन्यता शक्ति Mpa ((Min) |
प्रतिफल शक्ति MPa ((Min) |
लम्बाई % |
ब्रिनेल कठोरता ((HB) |
|
758 |
427 |
14 |
225 |
1रासायनिक संरचना में, एकल मान अधिकतम का प्रतिनिधित्व करते हैं।
2कठोरता मूल्य का यांत्रिक प्रदर्शन केवल संदर्भ के लिए है
|
C86300 |
आयाम इंच में हैं |
|
ग्रेफाइट प्लग के साथ मैंगनीज कांस्य |
(ID x OD x L) |
|
ग्रेफाइट की झाड़ियाँ |
1/2 x 3/4 x 1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1/2 x 3/4 x 3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1/2 x 3/4 x 1/2 |
|
ग्रेफाइट की झाड़ियाँ |
5/8 x 7/8 x 5/8 |
|
ग्रेफाइट की झाड़ियाँ |
5/8 x 7/8 x 3/4 |
|
ग्रेफाइट की झाड़ियाँ |
5/8 x 7/8 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
5/8 x 7/8 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
5/8 x 7/8 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
3/4 x 1-1/8 x 5/8 |
|
ग्रेफाइट की झाड़ियाँ |
3/4 x 1-1/8 x 3/4 |
|
ग्रेफाइट की झाड़ियाँ |
3/4 x 1-1/8 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
3/4 x 1-1/8 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
3/4 x 1-1/8 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
7/8 x 1-1/4 x 3/4 |
|
ग्रेफाइट की झाड़ियाँ |
7/8 x 1-1/4 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
7/8 x 1-1/4 x 1-1/8 |
|
ग्रेफाइट की झाड़ियाँ |
7/8 x 1-1/4 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
7/8 x 1-1/4 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 3/8 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 5/8 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 1-3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-3/8 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-1/2 x 3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-1/2 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-1/2 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1 x 1-1/2 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/8 x 1-1/2 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/4 x 1-5/8 x 1 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/4 x 1-5/8 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/4 x 1-5/8 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/4 x 1-5/8 x 1-3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/4 x 1-5/8 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/2 x 2 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/2 x 2 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/2 x 2 x 1-3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1-1/2 x 2 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
1-3/4 x 2-1/4 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
1-3/4 x 2-1/4 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1-3/4 x 2-1/4 x 1-3/4 |
|
ग्रेफाइट की झाड़ियाँ |
1-3/4 x 2-1/4 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
1-3/4 x 2-1/4 x 2-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
1-3/4 x 2-1/4 x 4 |
|
ग्रेफाइट की झाड़ियाँ |
2 x 2-1/2 x 1-1/4 |
|
ग्रेफाइट की झाड़ियाँ |
2 x 2-1/2 x 1-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
2 x 2-1/2 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
2 x 2-1/2 x 2-1/2 |
|
ग्रेफाइट की झाड़ियाँ |
2 x 2-1/2 x 3 |
|
ग्रेफाइट की झाड़ियाँ |
2-1/2 x 3 x 3 |
|
ग्रेफाइट की झाड़ियाँ |
3 x 3-1/2 x 4 |
|
ग्रेफाइट की झाड़ियाँ |
3 x 3-5/8 x 3 |
|
ग्रेफाइट की झाड़ियाँ |
3-1/2 x 4-1/8 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
3-1/2 x 4-1/8 x 3 |
|
ग्रेफाइट की झाड़ियाँ |
3-1/2 x 4-1/8 x 4 |
|
ग्रेफाइट की झाड़ियाँ |
4 x 4-3/4 x 2 |
|
ग्रेफाइट की झाड़ियाँ |
4 x 4-3/4 x 3 |
|
ग्रेफाइट की झाड़ियाँ |
4 x 4-3/4 x 4 |
|
ग्रेफाइट की झाड़ियाँ |
5 x 6 x 3 |
|
ग्रेफाइट की झाड़ियाँ |
5 x 6 x 4 |
ग्रेफाइट वाले बीयरिंगों को लगाने से पहले स्नेहक में भिगो देना चाहिए। ग्रेफाइट स्नेहक को अवशोषित करता है, जो तब शाफ्ट की गति से गर्म होने पर शाफ्ट में स्थानांतरित हो जाता है।इस कार्रवाई तेल स्नेहन के लिए आवश्यक प्रदान करता है, लेकिन पर्याप्त मात्रा में असर सिरों पर रिसाव का कारण नहींजब गति बंद हो जाती है तो तेल को ग्राफाइट द्वारा पुनः अवशोषित किया जाता है।

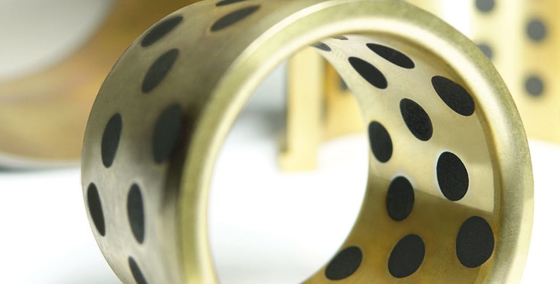

प्लग ग्राफ़िटिंग को असर की दीवार के माध्यम से एक रौड, बिखरे हुए छेद कॉन्फ़िगरेशन को ड्रिल करके और इन छेदों में ग्राफाइट को दबाकर और हार्ड बेकिंग करके पूरा किया जाता है।आकार और ड्रिल छेद की संख्या और पंक्तियों की संख्या असर लंबाई और व्यास से निर्धारित किया जाता है.
ग्रेफाइट प्लग्ड कांस्य बुशिंग सभी स्व-चिकन औररखरखाव मुक्त।इन बुशिंग्स को निरंतर कास्ट कांस्य से मशीनीकृत किया जाता है और ठोस स्नेहक प्लग के साथ प्लग किया जाता है। एक बुशिंग और इसकी संभोग सतह को हमेशा स्नेहक की एक फिल्म द्वारा अलग किया जाना चाहिए।VIIPLUSइसके बारे में आपको क्या जानने की जरूरत है. ग्राफाइट एक बहुत ही असामान्य रूप में साधारण कार्बन है, एक दो आयामी क्रिस्टल. इसे एक परमाणु मोटी शीट के रूप में सोचो.ग्राफाइट का एक टुकड़ा इन चादरों का एक ढेर हैएक ग्रेफाइट पेंसिल का सीसा तैलीय लगता है क्योंकि ये एक परमाणु मोटी चादरें बहुत फिसलन वाली होती हैं।
C86300 मैंगनीज कांस्य
C86300 विशिष्ट अनुप्रयोगों में शामिल हैंधीमी गति वाले भारी शुल्क भार लेयरिंग, गियर्स, कैम और हाइड्रोलिक सिलेंडर भागों.continuous cast manganese bronze is a high strength,गैर-तापीय उपचार योग्य तांबे के मिश्र धातु का उपयोग उन अनुप्रयोगों में करने के लिए किया जाता है जिनमें भारी भार और धीमी गति के लिए उत्कृष्ट पहनने के गुणों और उच्च असर शक्ति के अच्छे संयोजन की आवश्यकता होती है.
|
C86300 मैगानेज़ कांस्य ग्राफाइट बुशिंग |
|
|
तत्व |
सामग्री (%) |
|
तांबा, क्यू |
60.0-68.0 |
|
सीसा, पीबी |
≤0.2 |
|
टिन, Sn |
≤0.2 |
|
जस्ता, Zn |
22 से 28 |
|
लोहा, फे |
2.0-4.0 |
|
एल्यूमीनियम, अल |
5.0-7.50 |
|
मैंगनीज, Mn |
2.5-5.0 |
|
|
|
|
C86200 मैगानेज़ कांस्य ग्राफाइट बुशिंग |
|
|
तत्व |
सामग्री (%) |
|
तांबा, क्यू |
60.0-68.0 |
|
सीसा, पीबी |
≤0.2 |
|
टिन, Sn |
≤0.2 |
|
जस्ता, Zn |
22 से 28 |
|
लोहा, फे |
2.0-4.0 |
|
एल्यूमीनियम, अल |
3.0-4.90 |
|
मैंगनीज, Mn |
2.5-5.0 |
ग्रेफाइट प्लग्ड कास्ट ब्रॉन्ज बुशिंग का उपयोग उन स्थानों पर किया जा सकता है जहां भारी भारों का समर्थन किया जाना चाहिएनिम्न से मध्यम गति
प्लग ग्रेफाइट कास्ट कांस्य बुशिंग 570 F तक के उच्च तापमान का सामना करने में सक्षम है
स्व-चिकनयह विशेषता असरों को उन स्थानों पर उपयोग करने की अनुमति देती है जहां तेल लगाना मुश्किल है, लागू करना महंगा है, और जहां वसा / तेल का उपयोग नहीं किया जा सकता है। उत्कृष्ट स्नेहन कम गति पर उच्च भार के तहत भी प्राप्त किया जाता है।
विशेष रूप से एम्बेडेड ठोस स्नेहक के साथ आत्म स्नेहन घर्षण को कम करता है। घर्षण गुणांकः 0.04 से 0.2
|
ग्रेड |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
सामग्री |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
घनत्व |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
कठोरता |
≥210 |
≥ 70 |
≥ 150 |
≥75 |
≥235 |
|
तन्य शक्ति |
≥750 |
≥ 250 |
≥500 |
≥270 |
≥ 800 |
|
उपज शक्ति |
≥ 450 |
≥ 90 |
≥260 |
≥ 150 |
≥ 450 |
|
लम्बाई |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
रैखिक विस्तार गुणांक |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
मैक्स.टेंप. |
-40~+300°C |
-40~+400°C |
-40~+400°C |
-40~+400°C |
-40~+300°C |
|
अधिकतम गतिशील भार |
100 |
60 |
50 |
70 |
120 |
|
अधिकतम.गति ((सूखी) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((चिकन) |
200 |
60 |
60 |
80 |
200 |
|
संपीड़न विकृति |
< 0.01 मिमी |
< 0.05 मिमी |
< 0.04 मिमी |
< 0.05 मिमी |
< 0.005 मिमी |
