| ब्रांड नाम: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| मॉडल संख्या: | ठोस झाड़ी, चिकनाई प्लग के साथ कांस्य रखरखाव-मुक्त एम्बेडेड |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| भुगतान की शर्तें: | TT अग्रिम में |
| आपूर्ति करने की क्षमता: | कांस्य झाड़ियों ऑनलाइन • स्लाइडिंग बियरिंग्स निर्माता • स्व-चिकनाई झाड़ी आपूर्तिकर्ता |

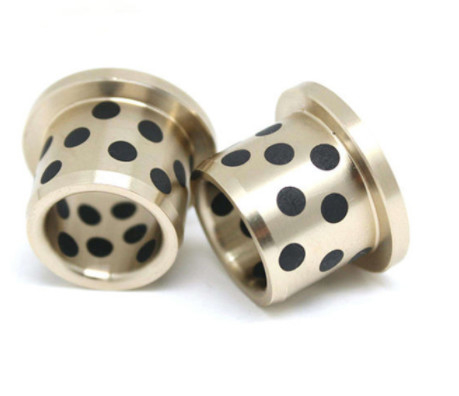

जब यह मेट्रिक फ्लैंग्स की बात आती है जो असाधारण प्रदर्शन और विश्वसनीयता प्रदान करते हैं, तो हमारे ग्रेफाइट प्लग किए गए बुशिंग स्व-चिकनाई अनुप्रयोगों के लिए एक विश्वसनीय समाधान के रूप में बाहर खड़े हैं। ग्रेफाइट-प्लग्ड झाड़ियों से लैस ये फ्लैंग्स, स्थायित्व और घर्षण में कमी के संदर्भ में एक अनूठा लाभ प्रदान करते हैं।
ग्रेफाइट एक स्वाभाविक रूप से होने वाला खनिज है जो अपने उत्कृष्ट स्नेहक गुणों के लिए जाना जाता है। ग्रेफाइट के साथ झाड़ियों को प्लग करके, हम यह सुनिश्चित करते हैं कि फ्लैंग्स ऑपरेशन के दौरान खुद को लुब्रिकेट करने में सक्षम हैं, घर्षण और पहनने को काफी कम कर रहे हैं। यह आत्म-स्नेहक सुविधा लगातार स्नेहन या रखरखाव की आवश्यकता को समाप्त करती है, जिससे ये फ्लैंग्स को एक लागत प्रभावी और सुविधाजनक विकल्प बनाते हैं।
हमारे मीट्रिक फ्लैंग्स को सख्त गुणवत्ता मानकों को पूरा करने के लिए डिज़ाइन और निर्मित किया जाता है, जिससे विभिन्न अनुप्रयोगों में उनकी विश्वसनीयता और स्थायित्व सुनिश्चित होता है। ग्रेफाइट-प्लग्ड झाड़ियों को ठीक से फिट करने के लिए इंजीनियर किया जाता है, जो एक चिकनी और कुशल संचालन प्रदान करता है।
आप मशीनरी, उपकरण, या किसी अन्य औद्योगिक एप्लिकेशन के लिए फ्लैंग्स की तलाश कर रहे हैं, हमारे ग्रेफाइट प्लगिंग बुशिंग्स यह सुनिश्चित करते हैं कि आपके मीट्रिक फ्लैंग्स अपने सर्वश्रेष्ठ प्रदर्शन करेंगे। उनके स्व-चिकनाई गुणों के साथ, ये फ्लैंग्स आपको चिकनी संचालन, लंबे समय तक जीवनकाल और रखरखाव की लागत को कम करने में मदद करेंगे।
सारांश में, ग्रेफाइट प्लग वाली झाड़ियों के साथ हमारे विश्वसनीय मीट्रिक फ्लैंग्स स्व-चिकनाई अनुप्रयोगों के लिए एक आदर्श विकल्प हैं। उनका बेहतर प्रदर्शन, स्थायित्व और लागत-प्रभावशीलता उन्हें आपके औद्योगिक संचालन के लिए एक मूल्यवान अतिरिक्त बनाती है।
ठोस कांस्य बेलनाकार झाड़ियों असर वाले रूपों को ऑर्डर करने के लिए बनाया गया है: के अनुसार कांस्य मिश्र धातु के साथ बेलनाकार झाड़ियाँC86300/C86200, आईएसओ, डीआईएन या ग्राहक डिजाइन, विशेष मिश्र धातुओं के अनुसार विशेष भागों। हमारे ऑनलाइन कैटलॉग में जाने के लिए यहां क्लिक करेंकांस्य स्लाइडिंग प्लेट प्लग किए गए ग्रेफाइट। पीडीएफऔर उत्पाद विनिर्देशक प्लग किए गए कांस्य बर्निंग श्रृंखला बुशिंग जिसमें आस्तीन की झाड़ी और फ्लैंग्ड डिमिंस डाउनलोड शामिल हैं।
प्लग ग्रेफाइट बीयरिंग का उपयोग मुख्य रूप से उन अनुप्रयोगों में किया जाता है जिन्हें क्षेत्रों तक पहुंचने के लिए कठिन में निरंतर स्नेहन की आवश्यकता होती है। ग्रेफाइट को यांत्रिक रूप से अत्यधिक दबाव में छेद/खांचे में मजबूर किया जाता है। स्नेहक की एक फिल्म को शाफ्ट में स्थानांतरित कर दिया जाता है क्योंकि यह मुड़ना शुरू हो जाता है। ये बीयरिंग लगातार स्नेहन की पेशकश करते हैंरखरखाव के बिना लंबी अवधि।
छोटे व्यास से लेकर बड़े व्यास तक, आस्तीन की झाड़ी और बीयरिंग उत्पाद और समाधान समझदार इंजीनियरों की पसंद हैं।
विश्वसनीय चीन स्लाइडिंग असर कंपनी, कांस्य बुशिंग्स आपूर्तिकर्ता-ग्राफाइट C86300 कांस्य झाड़ी

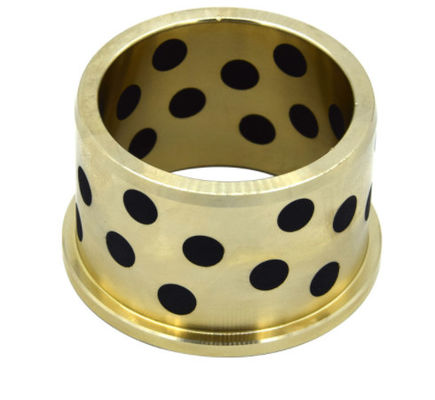

स्व-चिकनाई तेल-कम प्रकार की झाड़ियों | C86300 मैंगनीज कांस्य ग्रेफाइट प्लग मीट्रिक फ्लैंग्स आकार के साथ
अत्यधिक उच्च भार क्षमता;
।
|
भाग # |
आयाम मीट्रिक मिमी हैं |
|
Idxodxoalx निकला हुआ किनारा od x निकला हुआ किनारा मोटाई |
|
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 812 |
8 x 12 x 12 x 20 x 2 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट झाड़ी 1015 |
10 x 14 x 15 x 22 x 2 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 1220 |
12 x 18 x 20 x 25 x 3 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट झाड़ी 1320 |
13 x 19 x 20 x 26 x 3 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 1420 |
14 x 20 x 20 x 27 x 3 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 1515 |
15 x 21 x 15 x 28 x 3 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 1520 |
15 x 21 x 20 x 28 x 3 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 1612 |
16 x 22 x 12 x 29 x 3 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 1620 |
16 x 22 x 20 x 29 x 3 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 2015 |
20 x 30 x 15 x 40 x 4 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 2020 |
20 x 30 x 20 x 40 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 2030 |
20 x 30 x 30 x 40 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 2040 |
20 x 30 x 40 x 45 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 2525 |
25 x 35 x 25 x 45 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 2530 |
25 x 35 x 30 x 45 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 2540 |
25 x 35 x 40 x 45 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट झाड़ी 3030 |
30 x 40 x 30 x 50 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट झाड़ी 3040 |
30 x 40 x 40 x 50 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 3130 |
31.5 x 40 x 30 x 50 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 3135 |
31.5 x 40 x 35 x 50 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 3530 |
35 x 45 x 30 x 60 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 3540 |
35 x 45 x 40 x 55 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट झाड़ी 4050 |
40 x 50 x 50 x 65 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 5050 |
50 x 60 x 50 x 75 x 5 |
|
निकला हुआ किनारा कांस्य ग्रेफाइट बुशिंग 5060 |
50 x 60 x 60 x 75 x 5 |
अनुप्रयोग से पहले स्नेहक में ग्राफिटेड बीयरिंग को भिगोया जाना चाहिए। ग्रेफाइट स्नेहक को अवशोषित करता है, जिसे तब शाफ्ट गति द्वारा गर्म होने पर शाफ्ट में स्थानांतरित कर दिया जाता है। यह कार्रवाई चिकनाई करने के लिए आवश्यक तेल प्रदान करती है, लेकिन पर्याप्त मात्रा में नहीं होती है ताकि असर वाले सिरों पर रिसाव होता है। जब गति समाप्त हो जाती है तो तेल को ग्रेफाइट द्वारा फिर से अवशोषित किया जाता है।
प्लग ग्राफिटिंग को असर वाली दीवार के माध्यम से एक पंक्ति, कंपित छेद विन्यास ड्रिल करके पूरा किया जाता है और दबाया जाता हैग्रेफाइटइन छेदों और हार्ड बेकिंग में। ड्रिल किए गए छेदों का आकार और संख्या और पंक्तियों की संख्या असर लंबाई और व्यास द्वारा निर्धारित की जाती है।
इंच आस्तीन
मीट्रिक आस्तीन
मीट्रिक फ़्लैंग्स
मीट्रिक वाशर
ग्रेफाइट प्लग किए गए कांस्य बुशिंग सभी आत्म-चिकनाई और हैंरखरखाव मुक्त। इन झाड़ियों को निरंतर कांस्य कांस्य से बाहर निकाल दिया जाता है और ठोस स्नेहक प्लग के साथ प्लग किया जाता है। एक झाड़ी और यह संभोग की सतह को हमेशा स्नेहक की एक फिल्म द्वारा अलग किया जाना चाहिए। यहाँ आपको इसके बारे में जानने की आवश्यकता है। ग्रेफाइट एक अत्यधिक असामान्य रूप में साधारण कार्बन है, एक दो-आयामी क्रिस्टल। इसे एक-परमाणु मोटी चादर के रूप में सोचें। ग्रेफाइट का एक टुकड़ा इन चादरों का एक स्टैक-अप है। एक ग्रेफाइट पेंसिल लीड तैलीय महसूस करता है क्योंकि ये एक-परमाणु मोटी चादरें बहुत फिसलन वाली होती हैं।
प्लेटें पहनें
स्ट्रिप्स पहनें
बुशिंग्स
स्लाइड असेंबली
गाइड घटक
सेल्फ लुब्रिकेटिंग ग्रेफाइट प्लग ब्रॉन्ज स्लीव झाड़ी
प्लग ग्रेफाइट आस्तीन झाड़ी
इंच के आकार की झाड़ियाँ
मीट्रिक आकार की झाड़ियाँ
C86300 मैंगनीज कांस्य
C86300 विशिष्ट अनुप्रयोगों में शामिल हैंधीमी गति भारी शुल्क लोड बीयरिंग, गियर, कैम और हाइड्रोलिक सिलेंडर पार्ट्स।अच्छा संयोजनउत्कृष्ट पहनने की विशेषताओं औरउच्च असर शक्तिके लिएभारी भार और धीमी गति।
|
C86300 मगनीज़ कांस्य ग्रेफाइट बुशिंग |
|
|
तत्व |
सामग्री (%) |
|
तांबा, क्यू |
60.0-68.0 |
|
लीड, पीबी |
≤0.2 |
|
टिन, एसएन |
≤0.2 |
|
जिंक, जेडएन |
22 ~ 28 |
|
आयरन, फे |
2.0-4.0 |
|
एल्यूमीनियम, अल |
5.0-7.50 |
|
मैंगनीज, एमएन |
2.5-5.0 |
|
|
|
|
C86200 Maganese कांस्य ग्रेफाइट बुशिंग |
|
|
तत्व |
सामग्री (%) |
|
तांबा, क्यू |
60.0-68.0 |
|
लीड, पीबी |
≤0.2 |
|
टिन, एसएन |
≤0.2 |
|
जिंक, जेडएन |
22 ~ 28 |
|
आयरन, फे |
2.0-4.0 |
|
एल्यूमीनियम, अल |
3.0-4.90 |
|
मैंगनीज, एमएन |
2.5-5.0 |
ग्रेफाइट प्लग कास्ट कांस्य बुशिंगउपयोग किया जा सकता है जहां भारी भार को कम से मध्यम गति से समर्थित किया जाना चाहिए
प्लग ग्रेफाइट कास्ट कांस्य झाड़ी 570 एफ तक उच्च तापमान का सामना करने में सक्षम है
सेल्फ-अपॉइंटिंग फीचर बीयरिंगों का उपयोग करने की अनुमति देता है जहां तेल लगाना मुश्किल है, लागू करने के लिए महंगा है, और जहां ग्रीस/तेल का उपयोग नहीं किया जा सकता है। उत्कृष्ट स्नेहन के तहत भी प्राप्त किया जाता हैकम गति पर उच्च भार।
विशेष रूप से एम्बेडेड ठोस स्नेहक के साथ आत्म स्नेहनघर्षण को कम करता है।घर्षण का गुणांक: 0.04 से 0.2
|
श्रेणी |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
सामग्री |
Cuzn25ai5mn4fe3 |
CUSN5PB5ZN5 |
Cuai10ni5fe5 |
CUSN12 |
Cuzn25ai5mn4fe3 |
|
घनत्व |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
कठोरता |
≥210 |
≥70 |
≥150 |
≥75 |
≥235 |
|
तन्यता ताकत |
≥750 |
≥250 |
≥500 |
≥270 |
≥800 |
|
नम्य होने की क्षमता |
≥450 |
≥90 |
≥260 |
≥150 |
≥450 |
|
बढ़ाव |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
गुणांक o रैखिक विस्तार |
1.9 × 10-5/℃ |
1.8 × 10-5/℃ |
1.6 × 10-5/℃ |
1.8 × 10-5/℃ |
1.9 × 10-5/℃ |
|
Max.temp। |
-40 ~+300 ℃ |
-40 ~+400 ℃ |
-40 ~+400 ℃ |
-40 ~+400 ℃ |
-40 ~+300 ℃ |
|
Max.dynamic लोड |
100 |
60 |
50 |
70 |
120 |
|
Max.speed (सूखा) |
15 |
10 |
20 |
10 |
15 |
|
N/mm =*m/s (स्नेहन) |
200 |
60 |
60 |
80 |
200 |
|
संपीड़न विरूपण |
<0.01 मिमी |
<0.05 मिमी |
<0.04 मिमी |
<0.05 मिमी |
<0.005 मिमी |
निर्माण उपकरणों के लिए बुशिंग, पावर फावड़े के लिए बूम लिंक बुशिंग, इंजेक्शन मोल्ड मशीनों, स्टील मिल उपकरण, भट्ठी ड्रैगआउट, सुखाने वाले उपकरण, रोस्टर्स, प्रेस मरने, असेंबली लाइनों, हाइड्रो-इलेक्ट्रिक संरचनाओं, चरखी, होइस्टिंग उपकरण, टायर और पेपर मिल मशीनरी और कई अन्य औद्योगिक अनुप्रयोगों के लिए टॉगल लिंक और गाइड बुशिंग।
