| ब्रांड नाम: | ,MISUMI，DAIDO，SELF LUBE，,FIBRO STANDARD REPLACEMENT BEARING |
| मॉडल संख्या: | ठोस झाड़ी, चिकनाई प्लग के साथ कांस्य रखरखाव-मुक्त एम्बेडेड |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | Price Graphite Bushing Parts, (SAE 660) Leaded Tin Bronze Bearings,863 (SAE 430B) 862 (SAE 430A)Manganese Bronze |
| भुगतान की शर्तें: | TT अग्रिम में |
| आपूर्ति करने की क्षमता: | कांस्य झाड़ियों ऑनलाइन • स्लाइडिंग बियरिंग्स निर्माता • स्व-चिकनाई झाड़ी आपूर्तिकर्ता |

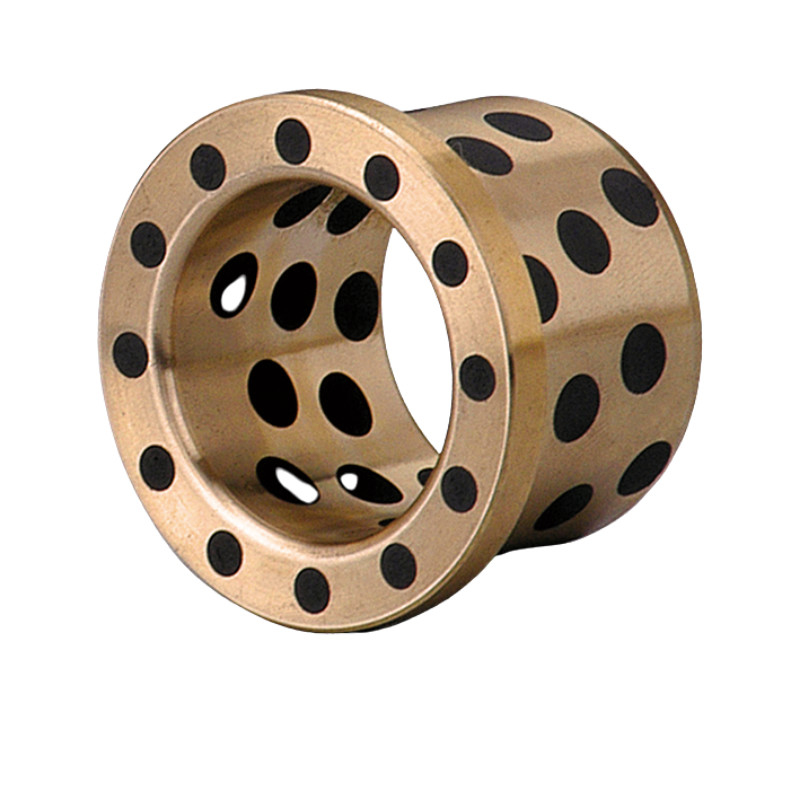

ग्रेफाइट प्लग्ड कांस्य बीयरिंग, C86300 कांस्य से बने, उच्च गुणवत्ता वाले घटक हैं जो विभिन्न औद्योगिक अनुप्रयोगों में असाधारण पहनने के प्रतिरोध और स्थायित्व प्रदान करते हैं।इन बीयरिंगों को ग्राफाइट प्लग के साथ डिजाइन किया गया है, जो सुचारू और कुशल संचालन सुनिश्चित करने के लिए बढ़ी हुई स्नेहन और गर्मी अपव्यय प्रदान करते हैं।
चीन से एक विश्वसनीय आपूर्तिकर्ता के रूप में, हम ग्राहकों को बेयरिंग प्रदान करने के लिए प्रतिबद्ध हैं जो गुणवत्ता और प्रदर्शन के उच्चतम मानकों को पूरा करते हैं।हमारे ग्रेफाइट प्लग्ड कांस्य बीयरिंग उन्नत तकनीकों और गुणवत्ता नियंत्रण उपायों का उपयोग कर सटीक निर्मित कर रहे हैं, उनकी विश्वसनीयता और दीर्घायु सुनिश्चित करता है।
इन बीयरिंगों में C86300 कांस्य सामग्री का उपयोग उनके उत्कृष्ट यांत्रिक गुणों, संक्षारण प्रतिरोध और पहनने के प्रतिरोध की गारंटी देता है।यह सामग्री उच्च भार और उच्च गति अनुप्रयोगों के लिए अच्छी तरह से उपयुक्त हैयह औद्योगिक मशीनरी और उपकरणों के लिए आदर्श विकल्प है।
हमारे ग्रेफाइट प्लग्ड कांस्य बीयरिंग का व्यापक रूप से पंपों, मोटर्स, गियरबॉक्स और अन्य घूर्णन उपकरणों में उपयोग किया जाता है, जहां वे घर्षण को कम करने, पहनने को कम करने में महत्वपूर्ण भूमिका निभाते हैं,और समग्र प्रदर्शन में सुधार.
सारांश में, हमारे ग्राफाइट प्लग्ड ब्रोंज बीयरिंग, C86300 ब्रोंज बुशिंग, औद्योगिक अनुप्रयोगों के लिए एक उच्च गुणवत्ता वाले समाधान हैं जिन्हें टिकाऊ और विश्वसनीय बीयरिंग की आवश्यकता होती है।एक विश्वसनीय चीनी आपूर्तिकर्ता के रूप में, हम ग्राहकों को उनकी विशिष्ट आवश्यकताओं को पूरा करने के लिए सर्वोत्तम उत्पादों और सेवाओं के साथ प्रदान करने के लिए प्रतिबद्ध हैं।
कॉपर बीयरिंग समाप्त तांबे मिश्र धातु बुशिंग एक सरल, किफायती तरीका प्रदान करने के लिए बीयरिंग का उपयोग करने के लिएउच्च असर, अच्छा संक्षारण प्रतिरोध, आयामी प्रसंस्करण किसी भी विशेषताइस बीच.VIIPLUS चीनविभिन्न परिस्थितियों के अनुसार, और विभिन्न रूपों के प्रसंस्करण की आवश्यकताओं के अनुसार विभिन्न तांबे के मिश्र धातु प्रदान कर सकते हैं,यह वर्ग तांबे के रोलिंग बीयरिंग की तुलना में एक उच्च आयामी सटीकता है.
अपने स्वयं के स्नेहन वाले बीयरिंगों के कारण इसकी मुक्त रखरखाव विशेषताओं और धूल की स्थिति और बाहरी विशेषताओं जैसे अच्छे घर्षण प्रतिरोध के तहत,इसलिए व्यापक रूप से कृषि मशीनरी उद्योग में प्रयोग किया जाता है, जैसे कि कम्बाइन हार्वेस्टर, प्लांटर, बैंडिंग मशीन, ग्राइंडर, ट्रैक्टर और अन्य तेल सिलेंडर, निलंबन प्रणाली, जैसे कि जोड़ों पर नहीं आ सकते हैं या यह तेल फिल्म का हिस्सा बनाने के लिए मुश्किल है।
| रासायनिक आवश्यकताएं | ||||||||||||
| तांबा मिश्र धातु UNS नंबर. |
संरचना, % अधिकतम, जब तक कि संकेत नहीं दिया गया हो | |||||||||||
| निकेल | ||||||||||||
| तांबा | टिन | सीसा | जस्ता | लोहा | सहित | एल्यूमीनियम | मैंगनीज | एंटीमोन | सल्फर | फॉस्फोरस | सिलिकॉन | |
| कोबाल्ट | ||||||||||||
| C86300 | 60.0 ¢ 66.0 | 0.20 | 0.20 | 22.0 ¢ 28.0 | 2०४.0 | 1.0ए | 5.0 ¥7.5 | 2.555.0 | ... | ... | ... | ... |
| C90500 | 86.0 ¢ 89.0 | 9.011।0 | 0.30 | 1.0 ¥3.0 | 0.20 | 1.0ए | 0.005 | ... | 0.20 | 0.05 | 0.05बी | 0.005 |
| C91100 | 82.0 ¢ 85.0 | 15.0 ¥170 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
| C91300 | 79.0 ¢ 82.0 | 18.0 ¢20.0 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
| C93700 | 78.0 ¢ 82.0 | 9.011।0 | 8.011।0 | 0.8 | 0.7सी | 0.50ए | 0.005 | ... | 0.50 | 0.08 | 0.10बी | 0.005 |
| ए तांबे के न्यूनतम को निर्धारित करने में तांबे की गणना तांबे प्लस निकल के रूप में की जा सकती है। | ||||||||||||
| बी निरंतर कास्टिंग के लिए, फास्फोरस अधिकतम 1.5% होना चाहिए। | ||||||||||||
| सी लोहे का उपयोग स्टील के समर्थन के लिए किया जाता है तो लोहे का अधिकतम 0.35 प्रतिशत होना चाहिए। | ||||||||||||
असर, आवास और फिटिंग उपकरण फिटिंग के दौरान साफ रखा जाना चाहिए। कृपया हमें विशेष नोटिस दें यदि आप आवास उत्पादों के लिए नरम सामग्री को अपनाते हैं। फिटिंग आसान बनाने के लिए।शाफ्ट के छोरों को चम्फर्ड किया जाना चाहिए.
मिश्र धातु सामग्री
| मॉडल | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| ग्रेड चाइना ब्रांड्स GB1776-87 |
ZCuZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | स्टील+ZCuSn6Zn6Pb3 | HT250 | GCr15 |
| अंतर्राष्ट्रीय आईएसओ 1338 |
GCuZn25 AI6Fe3Mn3 |
GCuSn6Zn6Pb3 | GCuAI10Fe3 | CuSn12 | स्टील+CuSn6Zn6Pb3Fe3Ni5 | - | बी1 |
| जर्मनी डीआईएन |
G-CuZn25 AI5 |
GB-CuSn5Zn5Pb5 | GB-CuAI10Ni | GB-CuSn10 | स्टील+CuSn6Zn6Pb3Ni | - | 100Cr6 |
| जापानी जेआईएस |
एचबीएससी4 | BC6 | AIBC3 | BC3 | BC6 | FC250 | SUJ2 |
| संयुक्त राज्य एएसटीएम/यूएनएस |
C86300 | C83600 | C95500 | C90800 | C83600 | वर्ग 40 | 52100 |
| ब्रिटिश मानक | एचटीबी2 | एलजी2 | एबी1 | पीबी4 | एलजी2 | - | - |
सामग्री मिश्र धातु की रासायनिक संरचना
| रासायनिक तत्व | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| क्यु (%) | आराम करना | आराम करना | आराम करना | - | - | ||
| एसएन (%) | - | 6 | - | 10 | 6 | - | - |
| Zn (%) | 25 | 6 | - | - | 6 | - | - |
| नि (%) | - | - | - | - | - | - | - |
| एआई (%) | 6 | - | 10 | - | - | - | - |
| Fe (%) | 3 | - | 3 | - | - | आराम करना | आराम करना |
| एमएन (%) | 3 | - | - | - | - | 0.905 - 13 | 0.20-0.40 |
| Cr (%) | - | - | - | - | - | - | 1.30 - 165 |
| C (%) | - | - | - | - | - | 2.5 - 4 | 0.95 - 105 |
| स (%) | - | - | - | - | - | 1.0 - 13 | 0.15-0.35 |
| पीबी (%) | - | 3 | - | - | 3 | - | - |
तकनीकी मापदंड
| प्रदर्शन | जेडीबी-1 | जेडीबी-2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| अधिकतम भार पी (एन/एमएम2) | 100 | 60 | 70 | 60 | 250 | ||
| अधिकतम गति V (m/s) | सूखी0.4 तेल5 | 2 | 2 | 0.5 | 0.1 | ||
| अधिकतम पीवी (एन/एमएम2·एम/एस) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| घनत्व ρ ((g/cmsup3)) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| तन्य शक्ति (एन/एमएम2) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| लम्बाई (%) | > 10 | > 4 | > 10 | - | - | ||
| कठोरता (HB) | > 210 | > 80 | > 80 | > 160 | एचआरसी> 55 | ||
| अधिकतम तापमान (°C) | 300 | 350 | 300 | 400 | 350 | ||
| घर्षण गुणांक (μ) | तेल स्नेहनः 0.03 | घर्षण (शुष्क): 0.16 | |||||

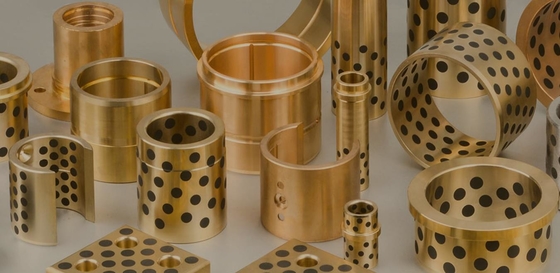

मानक आयामों में उपलब्ध असर के रूप
· बेलनाकार झाड़ी
· फ्लैंग्ड झाड़ी
· स्लाइडिंग प्लेट
आदेश पर बने असर के रूपः विशेष आयामों में मानक रूप, धक्का वाशर, फ्लैंग्स वाले धक्का वाशर, अर्ध-लियर, स्टैम्पिंग या गहरी ड्राइंग द्वारा प्राप्त विशेष आकार,अनुकूलित असर डिजाइन
कृषि उपकरणों में, असर किनारे और सीमा स्नेहन के दौरान घर्षण और पहनने के अधीन हैं। हमारे असर तांबे के असर की तुलना में अधिक विश्वसनीय प्रदर्शन प्रदान करते हैं,620Mpa तक भार क्षमता के साथ, सुरक्षा शाफ्ट या पिन पहनने नहीं होगा,अच्छा संक्षारण प्रतिरोध, झटके प्रतिरोध और किनारे भार क्षमता।
स्व-चिकित्सीय बीयरिंगों के रखरखाव को कम करने के लिए वसा के उपयोग से बचना अधिक सेवा जीवन की आवश्यकता वाले अनुप्रयोगों के लिए आदर्श विकल्प है।अपर्याप्त या गैर-चिकित्सीय संचालन के मामले में रखरखाव निःशुल्क है.
सबसे अच्छा समाधान के साथ या किसी भी समस्या में आत्म स्नेहन बीयरिंग में जोर पहिया बुशिंग
आज के स्व-चिकन लेयरिंग सामग्री के लिए आधुनिक डिजाइन की भारी मांग है। कठोर परिचालन वातावरण और अधिकतम चरम भार स्थितियों में भी रखरखाव की आवश्यकता होती है।बढ़ती मांग की लागत के रूप में, व्यावसायिक उपकरण और संयंत्र संचालन विश्वसनीयता की आवश्यकताएं भी बढ़ रही हैं।धातु स्व-चिकन के लंबे समय तक रखरखाव मुक्त और उपयोग की शर्तों के तहत पूरा करने के लिए स्व-चिकन के लिए स्व-चिकन असर, इस प्रकार एक दीर्घकालिक विश्वसनीय स्व-चिकन प्रणाली का डिजाइन संभव बनाता है। धातु प्रकार स्व-चिकन असर सामग्री का व्यापक रूप से उच्च भार कम गति घूर्णन की स्थिति में इस्तेमाल किया जा सकता है,घुमावदार और रैखिक घुमावदार गति, लेकिन यह भी पारंपरिक स्नेहन के लिए नहीं किया जा सकता है या इस अवसर पर उपयोग करने के लिए प्रतिबंधित, या धूल जैसे विशेष परिस्थितियों में,आघात भार या विकिरण स्थितियों में दीर्घकालिक और स्थिर उपयोग की आवश्यकता होती है.
C86300 कांस्य ग्रेफाइट बुशिंग्सस्लाइड असर ठोस कांस्य/लौह सामग्री से बना है। यह कठिन वातावरण में अत्यधिक मांग वाले अनुप्रयोगों के लिए आदर्श रूप से उपयुक्त है। हम सादे आस्तीन बुशिंग का एक मानक वर्गीकरण प्रदान करते हैं,फ्लैंग बुशिंग और स्लाइडिंग प्लेट.
ठोस कांस्य शरीर छिद्रित किया जा सकता है और ठोस ग्रेफाइट स्नेहक से भरा जा सकता है, इस तरह यह तेल रहित वातावरण में इस्तेमाल किया जा सकता है।यह वसा के साथ भरने के बाद बेहतर स्नेहन हो सकता है.
ठोस कांस्य बुशिंग और प्लेट पूरी तरह से टिन कांस्य से बने होते हैं,CuSn10P, जिसमें बहुत अच्छी मशीन क्षमता है। ठोस कांस्य बुशिंग की सभी सतहों को मशीनीकृत किया जाता है।
ठोस लोहे की बुशिंग और प्लेटें कांस्य सामग्री के समान ही बनाई जाती हैं, लेकिन यदि आप उच्च प्रदर्शन आवश्यकताओं में नहीं हैं तो यह बहुत कम लागत है।
• निर्माण मशीनरी
• परिवहन उपकरण
• पल्स और पेपर बनाने की मशीनें
• अपतटीय उपकरण
C86300 ब्रोंज ग्राफाइट बुशिंग स्लाइड लेयरिंग क्यों चुनें?
• प्रदूषित वातावरण के प्रति संवेदनशील नहीं
• धीमी गति पर झटके और कंपन के प्रतिरोधी
• खराब शाफ्ट सतह परिष्करण के साथ संचालन को सक्षम करें
• संक्षारक परिस्थितियों के प्रति अच्छा प्रतिरोध
| ठोस स्नेहक | ||
|---|---|---|
| स्नेहक | विशेषताएं | विशिष्ट अनुप्रयोग |
| SL1 ग्रेफाइट+अतिरिक्त | रासायनिक हमलों और कम घर्षण के खिलाफ उत्कृष्ट प्रतिरोध. | सामान्य मशीनों के लिए और वायुमंडल के नीचे के लिए सुइट |
| SL4 +अतिरिक्त पदार्थ | घर्षण में सबसे कम और पानी स्नेहन का अच्छा,Temp.limit 300°C | जहाज, हाइड्रोलिक टर्बाइन, गैस टर्बाइन आदि |
वीएसबी-50 ठोस कांस्य धातु स्व-चिकन असर
ग्राफाइट प्लग के साथ कास्ट कांस्य असर
आवेदनः
एक्सक्वेवेटर झाड़ी
CuZn25AI5Mn4Fe3
संरचना विशेषताओं और अनुप्रयोगों
वीएसबी-50 ठोस स्नेहन असर पीतल को मजबूत करके निर्मित किया जाता है जिसमेंअच्छा शारीरिक प्रदर्शन और कास्टिंग के लिए अच्छी क्षमताइसके अलावा, पीतल की सामग्री में हवा, मीठे पानी और समुद्र के पानी में काफी अच्छी विरोधी कटाव क्षमता है।सतह नियमित रूप से और बारीक सॉकेट के साथ मशीनीकृत है जिसमें विशेष ठोस स्नेहक भरा जाता हैइस उत्पाद का व्यापक रूप से लगातार कास्टिंग और रोलिंग मशीनों, खदान-शोषण उपकरण, जहाजों, भाप इंजन आदि पर उपयोग किया जाता है।
ठोस स्नेहक कास्टिंग एल्यूमीनियम कांस्य बीयरिंग बुशिंग
वीएसबी-50 ठोस स्नेहक स्लाइडिंग बीयरिंग सामग्री विशेष ठोस स्नेहक एम्बेडेड के साथ मजबूत कास्ट कांस्य आधारित धातु से बना है।बेसिक धातु उच्च भार का सामना करती है और ठोस स्नेहक आत्म स्नेहन प्रदान करते हैं. यह सामग्री कम गति के साथ अत्यधिक उच्च/निम्न तापमान की स्थितियों में पूर्व स्नेहन के बिना उत्कृष्ट प्रदर्शन प्रदर्शित करती है। यह सामग्री एक रखरखाव मुक्त असर समाधान प्रदान करती है,विशेष रूप से उच्च भार के लिए, दोहराने वाली गति का अंतराल।
|
ग्रेड |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
|
सामग्री |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
|
घनत्व |
8 |
8.9 |
7.8 |
8.9 |
8 |
|
कठोरता |
≥210 |
≥ 70 |
≥ 150 |
≥75 |
≥235 |
|
तन्य शक्ति |
≥750 |
≥ 250 |
≥500 |
≥270 |
≥ 800 |
|
उपज शक्ति |
≥ 450 |
≥ 90 |
≥260 |
≥ 150 |
≥ 450 |
|
लम्बाई |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
|
रैखिक विस्तार गुणांक |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
|
मैक्स.टेंप. |
-40~+300°C |
-40~+400°C |
-40~+400°C |
-40~+400°C |
-40~+300°C |
|
अधिकतम गतिशील भार |
100 |
60 |
50 |
70 |
120 |
|
अधिकतम.गति ((सूखी) |
15 |
10 |
20 |
10 |
15 |
|
N/mm2*m/s ((चिकन) |
200 |
60 |
60 |
80 |
200 |
|
संपीड़न विकृति |
< 0.01 मिमी |
< 0.05 मिमी |
< 0.04 मिमी |
< 0.05 मिमी |
< 0.005 मिमी |
|
उत्पाद संख्या |
रासायनिक रचनाएँ |
||||||||
|
वीएसबी-50 |
कु |
Zn |
अल |
फे |
एमएन |
हाँ |
नि |
Sn |
पीबी |
|
60~66 |
22 से 28 |
5.0~8.0 |
2.0~40 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
JDB उच्च शक्ति तांबे के मिश्र धातु के रूप में आधार सामग्री, उपयोग की शर्तों के अनुसार अपने काम की सतह का एक निश्चित प्रतिशत द्वारा machined छेद और एक ठोस स्नेहक भरने।उच्च शक्ति तांबे मिश्र धातु एक उच्च भार वहन क्षमता प्रदान करता है और ठोस स्नेहक कम घर्षण के साथ गठन किया जा सकता है. Under dry friction condition of our pre-designed layer of lubricating film in the bearing surface to ensure that in the shortest possible time will be transferred to the solid lubricant on the coupling member and form a valid solid lubricant film.
1कोई तेल आपूर्ति उपकरण नहीं, छेद इंजेक्शन, ईंधन टैंक प्रसंस्करण
तेल संयंत्रों की लागत, प्रसंस्करण शुल्क, संयोजन शुल्क, अतिरिक्त लागत और समय की बचत, और विनिर्माण लागत को काफी कम कर सकता है।
2. कम परिचालन लागत
तेल आपूर्ति की कमी के कारण होने वाले जोखिम को समाप्त करते हुए स्नेहक और उपकरण रखरखाव की लागत को काफी कम करना।
3. डिजाइन समय को छोटा करें
गैर-तेल डिजाइन और संरचना को बहुत सरल बना सकता है, लागत को कम कर सकता है, डिजाइन समय बचा सकता है। इसके अलावा, स्व-चिकन बीयरिंगों का उपयोग यांत्रिक गुणों में भी सुधार कर सकता है,जीवनकाल बढ़ाएं और विश्वसनीयता में सुधार करें, महत्वपूर्ण परिणाम प्राप्त करते हैं।
4तेल की वसूली और पर्यावरण संरक्षण
कोई अपशिष्ट तेल रीसाइक्लिंग नहीं, पर्यावरण के अनुकूल हैं।
जेडीबी (500 # एसपी) स्व-चिकन असर मशीनरी भागों और घटकों उद्योग के रूप में, व्यापक अर्थों में कुछ उपयोग है। यांत्रिक ड्राइव सामान्य रूप से काम कर रहा है बनाने के लिए, बहुत प्रयास।असर रोलिंग और सादे असर में विभाजित हैसामान्य स्लाइडिंग लेयरिंग
उच्च भार आंदोलन के तहत, विदेशी पदार्थ, तापमान की स्थिति, ईंधन, रखरखाव, आदि अपूर्ण, यह झपकी का कारण बन सकता है। कठोर परिस्थितियों में आम तौर पर सादे बीयरिंग का उपयोग नहीं किया जा सकता है,ठोस मोज़ेक आत्म स्नेहक धातु शाफ्ट इस तरह
यांत्रिक प्रदर्शन और रखरखाव मुक्त रखरखाव की भूमिका को प्राप्त करने के लिए, सही प्रदर्शन के साथ खेलने के लिए, झपकी के घर्षण प्रतिरोध का क्रम।
ग्राहक कांस्य झाड़ियों का आकार
