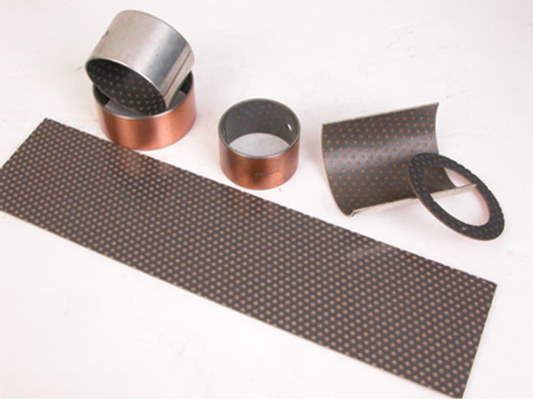

PAP P14 बेलनाकार बुश और थ्रस्ट वॉशर एक उच्च-प्रदर्शन स्लाइडिंग बेयरिंग सामग्री है जो रखरखाव-मुक्त और पर्यावरण के अनुकूल है। यह सामग्री सीसा-मुक्त मानक स्लाइडिंग सामग्री है जिसे विशेष रूप से रखरखाव-मुक्त, ड्राई-रनिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है, खासकर खाद्य उद्योग में। हालाँकि, इसका उपयोग तरल स्नेहन वाले सिस्टम में भी किया जा सकता है, हालाँकि स्नेहक के रूप में ग्रीस का उपयोग सीमित है और इसकी अनुशंसा नहीं की जाती है।

P14 सामग्री की विनिर्माण प्रक्रिया में एक विशेष रूप से अनुकूलित मिश्रण प्रक्रिया शामिल है, जहाँ ठोस स्नेहक द्रव्यमान का उत्पादन किया जाता है। समानांतर, निरंतर सिंटरिंग ऑपरेशन में, कांस्य पाउडर को स्टील बैक पर स्लाइडिंग परत के रूप में सिंटर किया जाता है। इसके परिणामस्वरूप 0.2 मिमी से 0.35 मिमी की मोटाई और लगभग 30% की छिद्र मात्रा वाली एक स्लाइडिंग परत बनती है। इसके बाद, संसेचन रोलर्स का उपयोग करके गुहाओं को ठोस स्नेहक से भर दिया जाता है। इस प्रक्रिया चरण को इस तरह से नियंत्रित किया जाता है कि स्लाइडिंग परत के ऊपर 0.03 मिमी की अधिकतम मोटाई तक ठोस स्नेहक की एक रनिंग-इन परत का उत्पादन किया जाता है। आगे के तापीय उपचारों में, सामग्री प्रणाली के विशिष्ट गुणों को समायोजित किया जाता है, और नियंत्रित रोलर जोड़े का उपयोग करके मिश्रित सामग्री की आवश्यक मोटाई सहनशीलता का उत्पादन किया जाता है।

नोट: P14 सामग्री का उपयोग पानी में नहीं किया जा सकता (विकल्प: P180, P147, P10, P11)। कटिंग, स्टैम्पिंग और शेपिंग प्रक्रियाओं के माध्यम से P14 सामग्री से विभिन्न डिज़ाइन के स्लाइडिंग तत्व तैयार किए जाते हैं। मानक डिज़ाइन में बेलनाकार झाड़ियाँ, निकला हुआ किनारा झाड़ियाँ, थ्रस्ट वॉशर और पट्टियाँ शामिल हैं। अंतिम चरण में, P14 सामग्री से बने सादे बियरिंग बियरिंग बैक, एंड फेस और स्ट्राइकिंग फेस पर जंग-रोधी उपचार से गुजरते हैं। मानक संस्करण लगभग 0.002 मिमी की परत मोटाई वाला टिन है। टिन का उपयोग अस्थायी जंग संरक्षण और असेंबली सहायता के रूप में किया जाता है।

P14 सामग्री की विशेषताओं में सीसा रहित होना, बहुत कम चिपकने-फिसलने की प्रवृत्ति, कम घिसाव, कम घर्षण गुणांक, धातु के साथ फ्यूज होने की कोई प्रवृत्ति नहीं, और बहुत कम फूलने की प्रवृत्ति शामिल है। आवेदन के पसंदीदा क्षेत्रों में ड्राई-रनिंग स्थितियों में रखरखाव-मुक्त संचालन शामिल है जहाँ सीसा-मुक्त भागों की आवश्यकता होती है, 1 मीटर/सेकंड की गति तक घूमने या दोलन करने वाली गतिविधियाँ, रैखिक गतिविधियाँ, और -200°C से 280°C तक का तापमान रेंज।

3 मीटर/सेकंड की स्लाइडिंग गति तक हाइड्रोडायनामिक ऑपरेशन बिना किसी समस्या के संभव है। हालांकि, 3 मीटर/सेकंड से ऊपर निरंतर संचालन में प्रवाह क्षरण या गुहिकायन का जोखिम होता है। Motorservice एक सेवा के रूप में हाइड्रोडायनामिक ऑपरेटिंग स्थितियों की गणना प्रदान करता है।

इसके अतिरिक्त, PAP P14 सीरीज थ्रस्ट वॉशर (PAW42 P14) MISUMI ऑनलाइन शॉप में ऑर्डर के लिए विभिन्न वैरिएंट में उपलब्ध है, जिसमें निःशुल्क CAD डेटा, तेज़ डिलीवरी और उचित मूल्य शामिल हैं। PAP P14 सीरीज के अन्य उत्पादों में बेलनाकार झाड़ियाँ, निकला हुआ किनारा झाड़ियाँ, थ्रस्ट वॉशर और स्ट्रिप्स शामिल हैं। उदाहरण के लिए, PAP6040-P14-KS KS बेलनाकार झाड़ी का आंतरिक व्यास 60 मिमी, बाहरी व्यास 65 मिमी और लंबाई 40 मिमी है। एक अन्य उदाहरण PAP2020-P14 जेनेरिक बेलनाकार झाड़ी है जिसका आंतरिक व्यास 20 मिमी, बाहरी व्यास 23 मिमी और लंबाई 20 मिमी है। MISUMI ऑनलाइन शॉप PAP P14 मिश्रित सामग्री से बने सादे बियरिंग भी प्रदान करती है, जिसमें चयन और कॉन्फ़िगरेशन के लिए विभिन्न वैरिएंट उपलब्ध हैं।

उपलब्ध प्रकार: फ्लैंज लाइनर (पीएएफ) बेलनाकार बुश (पीएपी) थ्रस्ट वॉशर (पीएडब्ल्यू)

पीएपी बुचसेन समतुल्य चीन फैक्टरी मूल्य

कम रखरखाव और रखरखाव मुक्त सादे बीयरिंग

झाड़ियाँ
झाड़ियाँ
विवरण	डि	करना	बी
पीएपी 0203 पी14	2	3,5	3
पीएपी 0303 पी14	3	4,5	3
पीएपी 0304 पी14	3	4,5	4
पीएपी 0305 पी14	3	4,5	5
पीएपी 0306 पी14	3	4,5	6
पीएपी 0403 पी14	4	5,5	3
पीएपी 0404 पी14	4	5,5	4
पीएपी 0406 पी14	4	5,5	6
पीएपी 0410 पी14	4	5,5	10
पीएपी 0505 पी14	5	7	5
पीएपी 0508 पी14	5	7	8
पीएपी 0510 पी14	5	7	10
पीएपी 0606 पी14	6	8	6
पीएपी 0608 पी14	6	8	8
पीएपी 0610 पी14	6	8	10
पीएपी 0710 पी14	7	9	10
पीएपी 0806 पी14	8	10	6
पीएपी 0808 पी14	8	10	8
पीएपी 0810 पी14	8	10	10
पीएपी 0812 पी14	8	10	12
पीएपी 100115 पी14	100	105	115
पीएपी 10050 पी14	100	105	50
पीएपी 10060 पी14	100	105	60
पीएपी 1008 पी14	10	12	8
पीएपी 1010 पी14	10	12	10
पीएपी 1012 पी14	10	12	12
पीएपी 1015 पी14	10	12	15
पीएपी 1020 पी14	10	12	20
पीएपी 11060 पी14	110	115	60
पीएपी 12060 पी14	120	125	60
पीएपी 1208 पी14	12	14	8
पीएपी 1210 पी14	12	14	10
पीएपी 1212 पी14	12	14	12
पीएपी 1215 पी14	12	14	15
पीएपी 1220 पी14	12	14	20
पीएपी 1225 पी14	12	14	25
पीएपी 125100 पी14	125	130	100
पीएपी 130100 पी14	130	135	100
पीएपी 1310 पी14	१३	15	10
पीएपी 140100 पी14	140	145	100
पीएपी 14060 पी14	140	145	60
पीएपी 1410 पी14	14	16	10
पीएपी 1412 पी14	14	16	12
पीएपी 1415 पी14	14	16	15
पीएपी 1420 पी14	14	16	20
पीएपी 1425 पी14	14	16	25
पीएपी 150100 पी14	150	155	100
पीएपी 15080 पी14	150	155	80
पीएपी 1510 पी14	15	17	10
पीएपी 1512 पी14	15	17	12
पीएपी 1515 पी14	15	17	15
पीएपी 1520 पी14	15	17	20
पीएपी 1525 पी14	15	17	25
पीएपी 16080 पी14	160	165	80
पीएपी 1610 पी14	16	18	10
पीएपी 1612 पी14	16	18	12
पीएपी 1615 पी14	16	18	15
पीएपी 1620 पी14	16	18	20
पीएपी 1625 पी14	16	18	25
पीएपी 180100 पी14	180	185	100
पीएपी 1810 पी14	18	20	10
पीएपी 1815 पी14	18	20	15
पीएपी 1820 पी14	18	20	20
पीएपी 1825 पी14	18	20	25
पीएपी 200100 पी14	200	205	100
पीएपी 2010 पी14	20	23	10
पीएपी 2015 पी14	20	23	15
पीएपी 2020 पी14	20	23	20
पीएपी 2025 पी14	20	23	25
पीएपी 2030 पी14	20	23	30
पीएपी 2215 पी14	22	25	15
पीएपी 2220 पी14	22	25	20
पीएपी 2225 पी14	22	25	25
पीएपी 2230 पी14	22	25	30
पीएपी 2415 पी14	24	27	15
पीएपी 2420 पी14	24	27	20
पीएपी 2425 पी14	24	27	25
पीएपी 2510 पी14	25	28	10
पीएपी 2515 पी14	25	28	15
पीएपी 2520 पी14	25	28	20
पीएपी 2525 पी14	25	28	25
पीएपी 2530 पी14	25	28	30
पीएपी 2550 पी14	25	28	50
पीएपी 2820 पी14	28	32	20
पीएपी 2830 पी14	28	32	30
पीएपी 300100 पी14	300	305	100
पीएपी 3015 पी14	30	34	15
पीएपी 3020 पी14	30	34	20
पीएपी 3025 पी14	30	34	25
पीएपी 3030 पी14	30	34	30
पीएपी 3040 पी14	30	34	40
पीएपी 3230 पी14	32	36	30
पीएपी 3240 पी14	32	36	40
पीएपी 3520 पी14	35	39	20
पीएपी 3530 पी14	35	39	30
पीएपी 3540 पी14	35	39	40
पीएपी 3550 पी14	35	39	50
पीएपी 4020 पी14	40	44	20
पीएपी 4030 पी14	40	44	30
पीएपी 4040 पी14	40	44	40
पीएपी 4050 पी14	40	44	50
पीएपी 4510 पी14	45	50	10
पीएपी 4530 पी14	45	50	30
पीएपी 4540 पी14	45	50	40
पीएपी 4550 पी14	45	50	50
पीएपी 5020 पी14	50	55	20
पीएपी 5030 पी14	50	55	30
पीएपी 5040 पी14	50	55	40
पीएपी 5060 पी14	50	55	60
पीएपी 5540 पी14	55	60	40
पीएपी 5560 पी14	55	60	60
पीएपी 6030 पी14	60	65	30
पीएपी 6040 पी14	60	65	40
पीएपी 6060 पी14	60	65	60
पीएपी 6070 पी14	60	65	70
पीएपी 6540 पी14	65	70	40
पीएपी 6550 पी14	65	70	50
पीएपी 6560 पी14	65	70	60
पीएपी 6570 पी14	65	70	70
पीएपी 7040 पी14	70	75	40
पीएपी 7050 पी14	70	75	50
पीएपी 7070 पी14	70	75	70
पीएपी 7550 पी14	75	80	50
पीएपी 7560 पी14	75	80	60
पीएपी 8040 पी14	80	85	40
पीएपी 8060 पी14	80	85	60
पीएपी 8080 पी14	80	85	80
पीएपी 8560 पी14	85	90	60
पीएपी 90100 पी14	90	95	100
पीएपी 9060 पी14	90	95	60
ऊपर
फ्लैंज बुश
निकला हुआ किनारा झाड़ियों PAF..
विवरण	डि	करना	बी
पीएएफ 06040 पी14	6	8	4
पीएएफ 06070 पी14	6	8	7
पीएएफ 06080 पी14	6	8	8
पीएएफ 08055 पी14	8	10	5,5
पीएएफ 08075 पी14	8	10	7,5
पीएएफ 08095 पी14	8	10	9,5
पीएएफ 10070 पी14	10	12	7
पीएएफ 10090 पी14	10	12	9
पीएएफ 10120 पी14	10	12	12
पीएएफ 10170 पी14	10	12	17
पीएएफ 12070 पी14	12	14	7
पीएएफ 12090 पी14	12	14	9
पीएएफ 12120 पी14	12	14	12
पीएएफ 12170 पी14	12	14	17
पीएएफ 14120 पी14	14	16	12
पीएएफ 14170 पी14	14	16	17
पीएएफ 15090 पी14	15	17	9
पीएएफ 15120 पी14	15	17	12
पीएएफ 15170 पी14	15	17	17
पीएएफ 16120 पी14	16	18	12
पीएएफ 16170 पी14	16	18	17
पीएएफ 18120 पी14	18	20	12
पीएएफ 18170 पी14	18	20	17
पीएएफ 18220 पी14	18	20	22
पीएएफ 20115 पी14	20	23	11,5
पीएएफ 20165 पी14	20	23	16,5
पीएएफ 20215 पी14	20	23	21,5
पीएएफ 25115 पी14	25	28	11,5
पीएएफ 25165 पी14	25	28	16,5
पीएएफ 25215 पी14	25	28	21,5
पीएएफ 30160 पी14	30	34	16
पीएएफ 30260 पी14	30	34	26
पीएएफ 35160 पी14	35	39	16
पीएएफ 35260 पी14	35	39	26
पीएएफ 40260 पी14	40	44	26
ऊपर
स्ट्रिप्स
स्ट्रिप्स
विवरण	एल	बी	एस3
पीएएस 20250 पी14	500	250	2,0
पीएएस 10250 पी14	500	250	1,0
पीएएस 05180 पी14	500	180	0,5
पीएएस 07250 पी14	500	250	0,75
पीएएस 15250 पी14	500	250	1,5
पीएएस 30250 पी14	500	250	3,06
पीएएस 25250 पी14	500	250	2,5
ऊपर
थ्रस्ट वॉशर
थ्रस्ट वॉशर PAW
विवरण	डि	करना	एस3
पीएडब्लू 18 पी14	18	32	1,5
पीएडब्लू 20 पी14	20	36	1,5
पीएडब्लू 52 पी14	52	78	2,0
पंजा 14 पी14	14	26	1,5
पीएडब्लू 26 पी14	26	44	1,5
पीएडब्लू 10 पी14	10	20	1,5
पीएडब्लू 32 पी14	32	54	1,5
पीएडब्लू 22 पी14	22	38	1,5
पीएडब्लू 48 पी14	48	74	2,0
पीएडब्लू 38 पी14	38	62	1,5
पीएडब्लू 42 पी14	42	66	1,5
पीएडब्लू 16 पी14	16	30	1,5
पंजा 12 पी14	12	24	1,5
पीएडब्लू 28 पी14	28	48	1,5
पीएडब्लू 62 पी14	62	90	2,0

सभी कार्यों और अनुप्रयोगों के लिए रखरखाव-मुक्त सामग्रियों से बने उत्पादों के साथ सादे बियरिंग अनुप्रयोगों के लिए वांछित समाधान खोजना संभव नहीं है। ऐसे कार्यों और अनुप्रयोगों के लिए, कम रखरखाव वाली सामग्रियाँ उपलब्ध हैं। इस मामले में, पहनने के भार को उठाने वाली स्लाइडिंग सतह को PVDF (पॉलीविनाइलिडीन फ्लोराइड) मैट्रिक्स से तैयार किया जाता है।

P1 ग्लीट्लेगर पर्माग्लाइड PAP बुचसेन समतुल्य

ड्राई-रन के लिए उपयुक्त

ग्लीटलागर पर्माग्लाइड पीएपी बुचसेन इक्विवेलेंट एक लीडेड, मजबूत स्लाइडिंग सामग्री है जिसमें अधिकतम ट्रिबोलॉजिकल प्रदर्शन होता है। इसे रखरखाव-मुक्त, ड्राई-रनिंग अनुप्रयोगों के लिए डिज़ाइन किया गया है, लेकिन इसे तरल स्नेहन वाले सिस्टम में भी इस्तेमाल किया जा सकता है।

अद्वितीय विशेषताएं:

• सार्वभौमिक उपयोग
• कम घर्षण मूल्य, उच्च पहनने प्रतिरोध
• स्व-स्नेहन के रूप में ड्राई रन में अत्यंत अच्छा प्रदर्शन

सामग्री उत्पादन

ठोस स्नेहक द्रव्यमान एक विशेष रूप से अनुकूलित मिश्रण प्रक्रिया में उत्पादित किया जाता है। समानांतर, निरंतर सिंटरिंग ऑपरेशन में, कांस्य पाउडर को स्टील या कांस्य बैक पर स्लाइडिंग परत के रूप में सिंटर किया जाता है। यह 0.2 मिमी से 0.35 मिमी की मोटाई और लगभग 30% की छिद्र मात्रा के साथ एक स्लाइडिंग परत का उत्पादन करता है। इसके बाद, गुहाओं को संसेचन रोलर्स के माध्यम से ठोस स्नेहक से भर दिया जाता है।

इस प्रक्रिया चरण को इस तरह से नियंत्रित किया जाता है कि स्लाइडिंग परत के ऊपर अधिकतम 0.03 मिमी मोटी ठोस स्नेहक की एक रनिंग-इन परत बनाई जाती है। आगे के थर्मल उपचारों में, सामग्री प्रणाली के विशिष्ट गुणों को समायोजित किया जाता है, और नियंत्रित रोलर जोड़े का उपयोग करके मिश्रित सामग्री की आवश्यक मोटाई सहनशीलता का उत्पादन किया जाता है।

आवेदन के पसंदीदा क्षेत्र

पी2 ग्लीट्लेगर पर्माग्लाइड पीएपी बुचसेन समतुल्य

स्नेहन आवश्यक

अद्वितीय विशेषताएं:

• आजीवन स्नेहन संभव
• कम घिसाव
• एज लोडिंग के प्रति कम संवेदनशीलता
• अच्छी भिगोना विशेषताएँ
• प्रभाव के प्रति असंवेदनशील
• अच्छा रासायनिक प्रतिरोध

घर्षण के गुणांक को कम करने और तापीय चालकता में सुधार करने के लिए, मैट्रिक्स में विशेष योजक मिलाए जाते हैं। इसके अलावा, स्लाइडिंग परत की सतह को वैकल्पिक रूप से ग्रीस या तेल को समायोजित करने के लिए ल्यूब बोर रिलीव से सुसज्जित किया जा सकता है।

पर्माग्लाइड® के लिए, अत्यंत उच्च प्रदर्शन आवश्यकताओं के लिए बीयरिंगों ने एक पीईईके (पॉली कीटोन) प्लास्टिक मैट्रिक्स तैयार किया है और उसका प्रयोग किया है, जिसे इसके ट्रिबोलॉजिकल गुणों में सुधार करने के लिए विशेष नैनो-स्केल्ड फिलर्स के साथ मिश्रित किया गया है।

इंजन बियरिंग की तरह, बढ़ती तकनीकी मांग और न्यूनतम इंस्टॉलेशन क्लीयरेंस पर्माग्लाइड® बियरिंग के लिए विकास प्रयासों को निर्धारित करते हैं। ग्राहकों की आवश्यकताओं के अनुसार, न केवल ज्यामिति और आकार चुनिंदा रूप से विकसित किए जाते हैं, बल्कि स्लाइडिंग सतह प्रणालियों के रूप में अनुकूलित किए जाते हैं, जहाँ स्लाइडिंग जोड़ों के उद्देश्य-समायोजित गतिज गति को ध्यान में रखा जाता है। इसके अलावा, ग्राहकों को अपनी असेंबली के डिज़ाइन को स्लाइडिंग तत्व के अनुकूल बनाने की आवश्यकता नहीं है; पर्माग्लाइड®-बेयरिंग असेंबली डिज़ाइन के अनुकूलतम रूप से समायोजित होती है।
