| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | तेल रहित झाड़ियाँ |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माता, आपूर्तिकर्ता, कारखाने, थोक बिक्री, धातु जर्नल बीयरिंग, पीटीएफई |

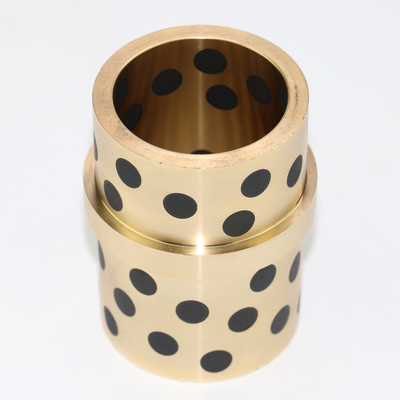

CuZn24Al6 स्व-स्नेहक पीतल मिश्र धातु बुशिंग SPB सटीक रूप से इंजीनियर किए गए घटक हैं जो विभिन्न औद्योगिक अनुप्रयोगों में असाधारण पहनने के प्रतिरोध और स्नेहन गुण प्रदान करने के लिए डिज़ाइन किए गए हैं। तांबे, जस्ता और एल्यूमीनियम की अपनी अनूठी संरचना के साथ यह पीतल मिश्र धातु बुशिंग बेहतर यांत्रिक गुण प्रदान करता है, जो उच्च भार और गति के तहत भी स्थायित्व और विश्वसनीयता सुनिश्चित करता है।
CuZn24Al6 मिश्र धातु बुशिंग की स्व-स्नेहन विशेषता बाहरी स्नेहन की आवश्यकता को काफी कम कर देती है, जिससे रखरखाव प्रक्रिया सरल हो जाती है और परिचालन लागत में कटौती होती है। मिश्र धातु की अंतर्निहित चिकनाई घर्षण और गर्मी उत्पादन को कम करने में मदद करती है, जिसके परिणामस्वरूप सुचारू संचालन और लंबे समय तक चलने वाला घटक होता है।
एसपीबी बुशिंग सटीक सहनशीलता के साथ निर्मित की जाती हैं, जो विभिन्न अनुप्रयोगों में एकदम सही फिट और इष्टतम प्रदर्शन सुनिश्चित करती हैं। ऑटोमोटिव सिस्टम, मशीनरी या किसी अन्य औद्योगिक उपकरण में उपयोग किए जाने वाले, CuZn24Al6 स्व-चिकनाई वाले पीतल मिश्र धातु बुशिंग एसपीबी घूमने वाली असेंबली के पहनने के प्रतिरोध और स्नेहन को बढ़ाने के लिए एक विश्वसनीय और लागत प्रभावी समाधान प्रदान करते हैं।
कुल मिलाकर, CuZn24Al6 स्व-चिकनाई पीतल मिश्र धातु बुशिंग एसपीबी औद्योगिक अनुप्रयोगों के लिए एक बेहतर विकल्प है जिसमें उच्च प्रदर्शन, स्थायित्व और कम रखरखाव की आवश्यकता होती है। उनकी अनूठी मिश्र धातु संरचना और सटीक विनिर्माण उन्हें विभिन्न औद्योगिक सेटिंग्स में एक विश्वसनीय घटक के रूप में खड़ा करता है।
CuZn24AL6 स्व-स्नेहक पीतल मिश्र धातु बुशिंग
स्व स्नेहन पीतल बुशिंग
कांस्य ग्रेफाइट असर बेचा स्नेहन झाड़ी
उच्च भार क्षमता वाली स्व-स्नेहक पीतल बुशिंग
उत्कृष्ट प्रदर्शन के साथ एंटी-वियर ऑयललेस बुशिंग एसपीएफ
उत्पाद वर्णन
स्व-स्नेहक पीतल मिश्र धातु बुशिंग एसपीबी
एम्बेडेड सॉलिड लुब्रिकेंट बुशिंग के साथ पीतल मिश्र धातु बुशिंग मैट्रिक्स की धातु घर्षण सतह पर उचित आकार और व्यवस्थित व्यवस्था के गुहाओं को खोलने के लिए है। यह गुहाओं में अद्वितीय स्व-स्नेहन गुणों के साथ एक ढाला ठोस स्नेहक एम्बेडेड था (ठोस स्नेहक क्षेत्र आम तौर पर घर्षण क्षेत्र का 25% -35% है) और स्व-स्नेहन बुशिंग से बना है।
इसका उपयोग निरंतर कास्टिंग मशीन, रोलिंग उपकरण, खनन मशीनरी, जहाज निर्माण, गैस टर्बाइन और अन्य उच्च तापमान, उच्च भार, कम गति भारी भार और अन्य अवसरों के धातु विज्ञान में किया गया है।
आइटम संख्या=एसपीबी-XX XX XX
आईडी ओडी लंबाई
जाँच करना
| शाफ्ट व्यास | आयाम (मिमी) | लंबाई (सहिष्णुता)) |
पहचान | आयुध डिपो | मेटिंग वॉशर SPW | |||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| पहचान | आयुध डिपो | 8 | 10 | 12 | 15 | 16 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 100 | 120 | 130 | 140 | 150 | ||||||
| आयुध डिपो | सहने | आयुध डिपो | सहने | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | एसपीबी | ||||
| 8 | 8 | +0.028 | 12 | +0.018 | -0.81208 | -081210 | -081212 | -081215 | 8 | 12 | ------ | |||||||||||||||
| +0.013 | +0.007 | |||||||||||||||||||||||||
| 10 | 10 | 14 | -101408 | -101410 | -101412 | -101415 | -101420 | 10 | 14 | -1003 | ||||||||||||||||
| 12 | 12 | +0.034 | 18 | -121808 | -121810 | -121812 | -121815 | -121816 | -121820 | -121825 | -121830 | 12 | 18 | -1203 | ||||||||||||
| +0.016 | ||||||||||||||||||||||||||
| १३ | १३ | 19 | +0.021 | -131910 | -131912 | -131915 | -131920 | १३ | 19 | -1303 | ||||||||||||||||
| +0.008 | ||||||||||||||||||||||||||
| 14 | 14 | 20 | -142010 | -142012 | -142015 | -142020 | -142025 | -142030 | 14 | 20 | -1403 | |||||||||||||||
| 15 | 15 | 21 | -152110 | -152112 | -152115 | -152116 | -152120 | -152125 | -152130 | 15 | 21 | -1503 | ||||||||||||||
| 16 | 16 | 22 | -162210 | -162212 | -162215 | -162216 | -162220 | -162225 | -162230 | -162235 | -162240 | 16 | 22 | -1603 | ||||||||||||
| 18 | 18 | 24 | -182412 | -182415 | -182416 | -182420 | -182425 | -182430 | 18 | 24 | -1803 | |||||||||||||||
| 20 | 20 | +0.041 | 28 | -202810 | -202812 | -202815 | -202816 | -202820 | -202825 | -202830 | -202835 | -202840 | -202850 | 20 | 28 | -2005 | ||||||||||
| +0.02 | ||||||||||||||||||||||||||
| 20 | 30 | -203016 | -203020 | -203025 | -203030 | -203035 | -203040 | 20 | 30 | " | ||||||||||||||||
| 25 | 25 | 33 | +0.025 | -253312 | -253315 | -253316 | -253320 | -253325 | -253330 | -253335 | -253340 | -253350 | -253360 | 25 | 33 | -2505 | ||||||||||
| +0.009 | ||||||||||||||||||||||||||
| 25 | 35 | -253512 | -253515 | -253516 | -253520 | -253525 | -253530 | -253535 | -253540 | -253550 | 25 | 35 | " | |||||||||||||
| 30 | 30 | 38 | -303812 | -303815 | -303820 | -303825 | -303830 | -303835 | -303840 | -303850 | -303860 | 30 | 38 | -3005 | ||||||||||||
| 30 | 40 | -304012 | -304015 | -304020 | -304025 | -304030 | -304035 | -304040 | -304050 | -304060 | 30 | 40 | " | |||||||||||||
| 31.5 | 31.5 | +0.05 | 40 | -314030 | -314040 | 31.5 | 40 | ------ | ||||||||||||||||||
| +0.025 | ||||||||||||||||||||||||||
| 35 | 35 | 44 | -354425 | -354430 | -354435 | -354440 | -354450 | -354460 | 35 | 44 | -3505 | |||||||||||||||
| 35 | 45 | -354520 | -354525 | -354530 | -354535 | -354540 | -354550 | -354560 | 35 | 45 | " | |||||||||||||||
| 40 | 40 | 50 | -405015 | -405020 | -405025 | -405030 | -405035 | -405040 | -405050 | -405060 | -405070 | -405080 | 40 | 50 | -4007 | |||||||||||
| 40 | 55 | +0.03 | -405530 | -405535 | -405540 | -405550 | -405560 | 40 | 55 | " | ||||||||||||||||
| +0.011 | ||||||||||||||||||||||||||
| 45 | 45 | 55 | -455530 | -455535 | -455540 | -455550 | -455560 | 45 | 55 | -4507 | ||||||||||||||||
| 45 | 56 | -455630 | -455635 | -455640 | -455650 | -455660 | 45 | 56 | " | |||||||||||||||||
| 45 | 60 | -456030 | -456035 | -456040 | -456050 | -456060 | -456070 | -456080 | 45 | 60 | " | |||||||||||||||
| 50 | 50 | 60 | -506020 | -506030 | -506035 | -506040 | -506050 | -506060 | -506070 | -506080 | 50 | 60 | -5008 | |||||||||||||
| 50 | 62 | -506230 | -506235 | -506240 | -506250 | -506260 | -506270 | 50 | 62 | " | ||||||||||||||||
| 50 | 65 | -506530 | -506540 | -506550 | -506560 | -506570 | -506580 | -5065100 | 50 | 65 | " | |||||||||||||||
| 55 | 55 | +0.06 | 70 | -557030 | -557035 | -557040 | -557050 | -557060 | -557070 | 55 | 70 | -5508 | ||||||||||||||
| +0.03 | ||||||||||||||||||||||||||
| 60 | 60 | 74 | -607430 | -607435 | -607440 | -607450 | -607460 | -607470 | -607480 | 60 | 74 | -6008 | ||||||||||||||
| 60 | 75 | -607530 | -607535 | -607540 | -607550 | -607560 | -607570 | -607580 | -6075100 | 60 | 75 | " | ||||||||||||||
| 63 | 63 | 75 | -637560 | -637570 | -637580 | 63 | 75 | ------ | ||||||||||||||||||
| 65 | 65 | 80 | -658040 | -658050 | -658060 | -658070 | -658080 | 65 | 80 | -6508 | ||||||||||||||||
| 70 | 70 | 85 | +0.035 | -708530 | -708535 | -708540 | -708550 | -708560 | -708570 | -708580 | -7085100 | 70 | 85 | -7010 | ||||||||||||
| +0.013 | ||||||||||||||||||||||||||
| 70 | 90 | -709050 | -709060 | -709070 | -709080 | 70 | 90 | " | ||||||||||||||||||
| 75 | 75 | 90 | -759050 | -759060 | -759070 | -759080 | -7090100 | 75 | 90 | -7510 | ||||||||||||||||
| 75 | 95 | -759560 | -759570 | -759580 | -7595100 | 75 | 95 | " | ||||||||||||||||||
| 80 | 80 | 96 | -809640 | -809650 | -809660 | -809670 | -809680 | -8096100 | -8096120 | 80 | 96 | -8010 | ||||||||||||||
| 80 | 100 | -8010040 | -8010050 | -8010060 | -8010070 | -8010080 | -80100100 | -80100120 | -80100140 | 80 | 100 | " | ||||||||||||||
| 90 | 90 | +0.071 | 110 | -9011050 | -9011060 | -9011080 | -90110100 | -90110120 | 90 | 110 | -9010 | |||||||||||||||
| +0.036 | ||||||||||||||||||||||||||
| 100 | 100 | 120 | -10012050 | -10012060 | -10012070 | -10012080 | -100120100 | -100120120 | -100120140 | 100 | 120 | -10010 | ||||||||||||||
| 110 | 110 | 130 | +0.04 | -11013050 | -11013070 | -11013080 | -110130100 | -110130120 | 110 | 130 | ------ | |||||||||||||||
| +0.015 | ||||||||||||||||||||||||||
| 120 | 120 | 140 | -12014070 | -12014080 | -120140100 | -120140120 | -120140140 | 120 | 140 | -12010 | ||||||||||||||||
| 125 | 125 | +0.083 | 145 | -125140100 | -125145120 | 125 | 145 | ------ | ||||||||||||||||||
| +0.043 | ||||||||||||||||||||||||||
| 130 | 130 | 150 | -13015080 | -130150100 | -130150130 | 130 | 150 | ------ | ||||||||||||||||||
| 140 | 140 | 160 | -140160100 | -140160140 | 140 | 160 | ------ | |||||||||||||||||||
| 150 | 150 | 170 | -15017080 | -150170100 | -150170150 | 150 | 170 | ------ | ||||||||||||||||||
| 160 | 160 | 180 | -16018080 | -160180100 | -160180150 | 160 | 180 | ------ | ||||||||||||||||||
कास्ट कांस्य C93200 आस्तीन (सादा) बियरिंग्स ऑनलाइन बिक्री
मिश्र धातु सामग्री
| नमूना | जेडीबी-1 | JDB -2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| श्रेणी चीन ब्रांड जीबी1776-87 |
जेडसीयूZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | स्टील+ZCuSn6Zn6Pb3 | एचटी250 | जीसीआर15 |
| अंतरराष्ट्रीय आईएसओ1338 |
जीसीयूजेडएन25 AI6Fe3Mn3 |
जीसीयूएसएन6Zn6Pb3 | जीसीयूएआई10Fe3 | CuSn12 | स्टील+CuSn6Zn6Pb3Fe3Ni5 | - | बी 1 |
| जर्मनी शोर |
जी-CuZn25 एआई5 |
जीबी-CuSn5Zn5Pb5 | जीबी-CuAI10Ni | जीबी-CuSn10 | स्टील+CuSn6Zn6Pb3Ni | - | 100सीआर6 |
| जापानी जिस |
एचबीएससी4 | बीसी6 | एआईबीसी3 | बीसी3 | बीसी6 | एफसी250 | एसयूजे2 |
| संयुक्त राज्य अमेरिका एएसटीएम/यूएनएस |
सी86300 | सी83600 | सी95500 | सी90800 | सी83600 | कक्षा40 | 52100 |
| ब्रिटिश मानक | एचटीबी2 | एलजी2 | एबी1 | पीबी4 | एलजी2 | - | - |
सामग्री मिश्र धातु रासायनिक संरचना
| रासायनिक तत्व | जेडीबी-1 | JDB -2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| घन ( %) | आराम | आराम | आराम | - | - | ||
| एसएन ( %) | - | 6 | - | 10 | 6 | - | - |
| जिंक ( %) | 25 | 6 | - | - | 6 | - | - |
| नी ( %) | - | - | - | - | - | - | - |
| एआई ( %) | 6 | - | 10 | - | - | - | - |
| फ़े ( %) | 3 | - | 3 | - | - | आराम | आराम |
| एमएन ( %) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| करोड़ ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| सी ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| सी ( %) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| पीबी ( %) | - | 3 | - | - | 3 | - | - |
तकनीकी मापदंड
| प्रदर्शन | जेडीबी-1 | JDB -2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| अधिकतम भार P (N/mm²) | 100 | 60 | 70 | 60 | 250 | ||
| अधिकतम गति V (मीटर/सेकेंड) | सूखा0.4 तेल5 | 2 | 2 | 0.5 | 0.1 | ||
| अधिकतम पीवी (एन/मिमी²·मी/से) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| घनत्व ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| तन्य शक्ति (एन/मिमी²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| बढ़ाव ( %) | > 10 | > 4 | > 10 | - | - | ||
| कठोरता (एचबी) | > 210 | > 80 | > 80 | > 160 | एचआरसी> 55 | ||
| अधिकतम तापमान ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| घर्षण गुणांक (μ) | तेल स्नेहन: 0.03 | घर्षण (शुष्क): 0.16 | |||||
मानक ग्रेफाइट प्लग कांस्य आस्तीन झाड़ी असर मैट्रिक्स की धातु घर्षण सतह पर उचित आकार और व्यवस्थित व्यवस्था के गुहाओं को खोलना है, और फिर गुहाओं में अद्वितीय स्व-स्नेहन गुणों के साथ एक ढाला ठोस स्नेहक एम्बेड करना है (ठोस स्नेहक क्षेत्र आम तौर पर घर्षण क्षेत्र का 25% -35% है) और स्व-स्नेहन बीयरिंग से बना है।
मानक ग्रेफाइट प्लग्ड कांस्य आस्तीन झाड़ी का आधार शरीर असर की कार्य स्थितियों के अनुसार निर्धारित किया जाना चाहिए। अधिक सामान्यतः उपयोग की जाने वाली सामग्री उच्च शक्ति वाले पीतल, टिन कांस्य, कास्टिंग आदि हैं। एम्बेडेड ठोस स्नेहन सामग्री के दो मुख्य प्रकार हैं, एक प्राकृतिक काला सीसा, कृत्रिम ग्रेफाइट और MoS2 संश्लेषण है, और दूसरा मैट्रिक्स के रूप में संश्लेषित है। असर की अपनी परिचालन स्थितियों के अनुसार, विभिन्न धातु सब्सट्रेट और एम्बेडेड ठोस स्नेहक का संयोजन यह सुनिश्चित कर सकता है कि उत्पाद विभिन्न तापमान, भार, गति और मीडिया परिचालन स्थितियों की विशेष आवश्यकताओं को पूरा कर सकता है, जबकि स्थिर और विश्वसनीय संचालन सुनिश्चित करता है।
| ठोस स्नेहक | ||
| चिकनाई | विशेषताएँ | विशिष्ट अनुप्रयोग |
| SL1 ग्रेफाइट+जोड़ें | रासायनिक हमलों के खिलाफ उत्कृष्ट प्रतिरोध और कम घर्षण. तापमान सीमा 400 ℃ | सामान्य मशीनों और वातावरण के अंतर्गत सुइट |
| SL4 +एडिटिव्स | सबसे कम घर्षण और पानी से स्नेहन की अच्छी सुविधा, तापमान सीमा 300℃ | जहाज, हाइड्रोलिक टरबाइन, गैस टरबाइन आदि |
तेल रहित बुशिंग, तेल के बिना ठोस स्नेहक में एकीकृत, एक नए प्रकार का ठोस तांबा मिश्र धातु है, जो अपने शरीर में एक ठोस स्नेहक के साथ सजातीय रूप से एकीकृत है।
यह सामान्य बियरिंग की सीमा को तोड़ता है, जिसका स्नेहन तेल फिल्म पर निर्भर करता है।
इसलिए यह उच्च तापमान, भारी उपयोग, संक्षारण संरक्षण, या जब तेल का आयात करना कठिन हो, के लिए उपयुक्त है।
इसकी कार्यक्षमता कठोरता और घर्षण दोनों पर दोगुनी हो जाती है।
अब यह क्रमिक कास्टिंग मशीनों, धातु विज्ञान में स्टील रोलर्स, खनिज मशीनों, जहाजों, भाप टर्बाइनों, हाइड्रोलिक टर्बाइनों और प्लास्टिक इंजेक्शन मोल्डिंग मशीनों में व्यापक रूप से लागू किया जाता है।

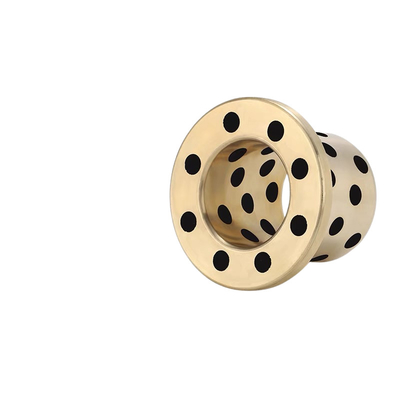

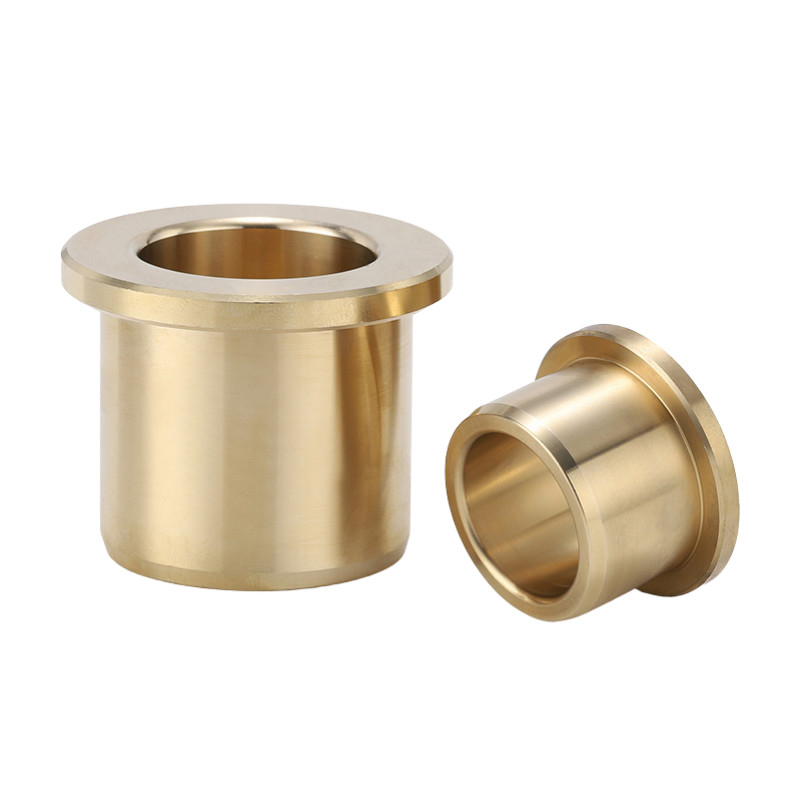

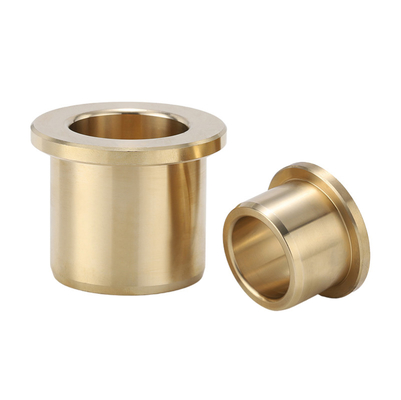

ऑयललेस फ्लैंज स्लीव बेयरिंग बुशिंग, JDB मटेरियल मजबूत कास्ट कांस्य आधारित धातु से बना है जिसमें विशेष ठोस स्नेहक एम्बेडेड हैं। बेस मेटल उच्च भार को सहन करता है और ठोस स्नेहक स्व-स्नेहन प्रदान करते हैं। ऑयललेस फ्लैंज स्लीव बेयरिंग बुशिंग कम गति के साथ अत्यधिक उच्च/निम्न तापमान की स्थितियों के तहत पूर्व-स्नेहन के बिना उत्कृष्ट प्रदर्शन दिखाता है। यह सामग्री विशेष रूप से उच्च भार, दोलन गति के लिए रखरखाव-मुक्त बेयरिंग समाधान प्रदान करती है।
तेल रहित निकला हुआ किनारा आस्तीन असर झाड़ी शुष्क, उच्च तापमान, उच्च दबाव, संक्षारक, पानी या अन्य रासायनिक वातावरण के तहत लागू किया जा सकता है जब कोई तेल पेश नहीं किया जा सकता है।
Oilless निकला हुआ किनारा आस्तीन असर झाड़ी व्यापक रूप से मोटर वाहन उत्पाद लाइन, पानी इंजीनियरिंग, बांध गेट, प्लास्टिक उद्योग, लगातार कास्टिंग मशीनों, धातु विज्ञान उद्योग में स्टील रोलर्स, खनिज मशीनों, जहाज टर्बो जनरेटर, हाइड्रोलिक टर्बाइन और इंजेक्शन मोल्डिंग मशीनों में प्रयोग किया जाता है।
तेल रहित बुशिंग - चुनें, कॉन्फ़िगर करें, ऑर्डर करें। Viiplus समय पर डिलीवरी करता है और उचित मूल्य प्रदान करता है।
हमारी तेल रहित बुशिंग उन परियोजनाओं के लिए एकदम सही समाधान है, जहां स्नेहन आसानी से उपलब्ध नहीं कराया जा सकता या जहां पारंपरिक स्नेहक कार्बनीकृत हो सकते हैं।
हमसे संपर्क करें - तेल रहित बुशिंग आपूर्तिकर्ता
तेल रहित बुशिंग बीयरिंग की सूची के बारे में पूछताछ या अनुरोध करने के लिए, आज ही संपर्क करें!
(ग्रेफाइट युक्त कांस्य)
तेल रहित बुशिंग, या अधिक सामान्यतः स्लाइडिंग बेयरिंग और स्लाइड बेयरिंग, बेयरिंग का सबसे सरल प्रकार है, जिसमें केवल एक बेयरिंग सतह होती है तथा कोई रोलिंग तत्व नहीं होता है।
तेल रहित बुशिंग का मतलब बॉल बेयरिंग या सिर्फ़ "रिंग" हो सकता है, जिसे समय-समय पर चिकनाई की ज़रूरत नहीं होती - क्योंकि पाउडर ग्रेफाइट जैसे चिकनाई को उस सामग्री में शामिल किया जाता है जिससे बेयरिंग बनाई जाती है। इन्हें एम्बेडेड ग्रेफाइट ब्रॉन्ज़ बुश के नाम से भी जाना जाता है और दीवारों/सतह पर 20-25% ग्रेफाइट डाला जाता है जो हर समय चिकनाई प्रदान करता है जिससे घर्षण गुणांक भी कम हो जाता है।
ये तेल रहित बुशिंग शुष्क वातावरण के लिए उपयुक्त हैं जहां संदूषण का खतरा है, गीले अनुप्रयोगों के लिए जहां उच्च आर्द्रता है और ऐसे अनुप्रयोगों के लिए जहां बियरिंग दुर्गम स्थान पर है।
हम तेल रहित बुशिंग के अग्रणी निर्माता और आपूर्तिकर्ता हैं और हमारा उत्पाद अच्छी गुणवत्ता का बना है।
तेल रहित कांस्य बुशिंग एक नए प्रकार की है जो मजबूत तांबे के मिश्र धातु से बनी है और यह अपने ठोस स्नेहक आवरण में समान रूप से अंतर्निहित है।
तेल रहित बुश उच्च तापमान, भारी भार, संक्षारण या ऐसे स्थानों के लिए उपयुक्त हैं जहां तेल पहुंचाना कठिन हो।
आवश्यक आईडी, ओडी और लंबाई के अनुसार भाग संख्या निर्दिष्ट करें। (उदाहरण) आईडी 50 मिमी है, ओडी 62 मिमी है, और लंबाई 50 मिमी है।
-तेल रहित कांस्य बुशिंग - तांबा मिश्र धातु सीधे, मानक
सामग्री: उच्च तन्यता पीतल मिश्र धातु
ठोस स्नेहक एम्बेडेड
●तेल रहित बुशिंग स्नेहन की आवश्यकता के बिना सेवा योग्य।
●तेल रहित बुशिंग उच्च-लोड और कम-गति संचालन के तहत उच्च प्रदर्शन प्रदर्शित करता है।
●तेल रहित बुशिंग उन अनुप्रयोगों में बेहतर पहनने के प्रतिरोध को प्रदर्शित करता है जहां तेल फिल्म शायद ही कभी उत्पन्न होती है जैसे कि घूमने वाली गति, दोलन, लगातार शुरू और बंद होना आदि।
●तेल रहित बुशिंग में बेहतर रासायनिक प्रतिरोध और संक्षारण प्रतिरोध होता है।
●मानक तेल रहित बुशिंग उत्पाद विभिन्न आकारों में उपलब्ध हैं।
| घनत्व | 8.2 ग्राम/सेमी3 | |
| तन्यता ताकत | >=755एन/मिमी2 | |
| एंटी-कॉम्पैक्ट टेनसिटी | >=400~500केजे/एम3 | |
| कठोरता | >=200एचबी | |
| अधिकतम लोड दबाव | 100एन/मिमी2 | |
| गति सीमा | 0.5मी/सेकेंड | |
| पी.वी. मान सीमा | 1.65एन/मिमी2.मी/से | |
| घर्षण गुणांक | तेल स्नेहन | 0.03 |
| शुष्क घर्षण | 0.16 | |
| कार्य तापमान | -40~+300° सेल्सियस |
कृपया तेल-मुक्त बुशिंग - ग्रेफाइट कांस्य बुशिंग उत्पाद - कॉपर मिश्र धातु सीधे, मानक श्रृंखला में प्रकार / आयाम / विनिर्देशों की जांच करें।
| तेल रहित बुशिंग प्रकार | सीधा | धातु का प्रकार | उच्च-तन्य पीतल मिश्र धातु |
| आंतरिक व्यास d(Ø) | 50 | बाहरी व्यास D(Ø) | 62 |
| कुल लंबाई ल(मिमी) | 50 | अधिकतम स्वीकार्य पीवी मान रेंज(एन/मिमी2•मी/से) | 1.1~2.0 |
| अधिकतम स्वीकार्य पीवी मान(एन/मिमी2•मी/से) | 1.16 | अधिकतम स्वीकार्य भार(एन/मिमी2) | 20.3 |
| अधिकतम स्वीकार्य वेग(मी/सेकेंड) | 0.35 | माउंटिंग होल फिट बैठता है | एच7 |
| ऑपरेटिंग तापमान रेंज(°C) | -40～150 | ऑपरेटिंग तापमान रेंज (अनलुब्रिकेटेड) न्यूनतम | -40 |
| ऑपरेटिंग तापमान रेंज (अनलुब्रिकेटेड) अधिकतम | 150 | ऑपरेटिंग तापमान रेंज (नियमित) न्यूनतम | -40 |
| ऑपरेटिंग तापमान रेंज (नियमित) अधिकतम | 200 | - | - |
| स्नेहन की स्थिति | सूखा | आवधिक स्नेहन |
| सेवा तापमान रेंज ℃ | －40～＋300 | －40～＋150 |
| स्वीकार्य अधिकतम दबाव PN/mm｛2 kgf/cm2｝ | 29(150)｛296(1,530)｝ | |
| स्वीकार्य अधिकतम वेग V m/｛sm/min｝ | 0.50｛30｝ | 1.00｛60｝ |
| स्वीकार्य अधिकतम पीवी मान N/mm2・m/｛s kgf/cm2・m/min｝ | 1.65｛1,010｝ | 3.25｛1,990｝ |
*कोष्ठक में दिए गए मान स्थैतिक बियरिंग दबाव हैं, जो बिना किसी गति या बहुत छोटे अनुप्रयोगों में बियरिंग दबाव हैं
गति (≦0.0017मी/सेकेंड[0.1मी/मिनट]).
|
पहचान |
आयुध डिपो |
लंबाई |
|
कक्षा 7 से 8 |
कक्षा 6 से 7 |
कक्षा 8 से 9 |
यहाँ कक्षाएं JIS मानक में हैं। यह उत्पाद Rz6.3 से 12.5μm की स्लाइड सतह खुरदरापन पर संतोषजनक प्रदर्शन प्रदर्शित करता है।
●घूर्णन, दोलन और प्रत्यागामी गति के लिए लागू।
●इसका उपयोग पानी के नीचे न करें।
●63 मिमी आईडी बुशिंग का उपयोग मध्यवर्ती ट्रूनियन के रूप में किया जा सकता है
हाइड्रोलिक सिलेंडरों के लिए बुशिंग.
| नमूना | जेडीबी-1 | JDB -2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
| श्रेणी चीन ब्रांड जीबी1776-87 |
जेडसीयूZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | स्टील+ZCuSn6Zn6Pb3 | एचटी250 | जीसीआर15 |
| अंतरराष्ट्रीय आईएसओ1338 |
जीसीयूजेडएन25 AI6Fe3Mn3 |
जीसीयूएसएन6Zn6Pb3 | जीसीयूएआई10Fe3 | CuSn12 | स्टील+CuSn6Zn6Pb3Fe3Ni5 | - | बी 1 |
| जर्मनी शोर |
जी-CuZn25 एआई5 |
जीबी-CuSn5Zn5Pb5 | जीबी-CuAI10Ni | जीबी-CuSn10 | स्टील+CuSn6Zn6Pb3Ni | - | 100सीआर6 |
| जापानी जिस |
एचबीएससी4 | बीसी6 | एआईबीसी3 | बीसी3 | बीसी6 | एफसी250 | एसयूजे2 |
| संयुक्त राज्य अमेरिका एएसटीएम/यूएनएस |
सी86300 | सी83600 | सी95500 | सी90800 | सी83600 | कक्षा40 | 52100 |
| ब्रिटिश मानक | एचटीबी2 | एलजी2 | एबी1 | पीबी4 | एलजी2 | - | - |
| रासायनिक तत्व | जेडीबी-1 | JDB -2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
| घन ( %) | आराम | आराम | आराम | - | - | ||
| एसएन ( %) | - | 6 | - | 10 | 6 | - | - |
| जिंक ( %) | 25 | 6 | - | - | 6 | - | - |
| नी ( %) | - | - | - | - | - | - | - |
| एआई ( %) | 6 | - | 10 | - | - | - | - |
| फ़े ( %) | 3 | - | 3 | - | - | आराम | आराम |
| एमएन ( %) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| करोड़ ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| सी ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| सी ( %) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| पीबी ( %) | - | 3 | - | - | 3 | - | - |
| प्रदर्शन | जेडीबी-1 | JDB -2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 |
| अधिकतम भार P (N/mm²) | 100 | 60 | 70 | 60 | 250 |
| अधिकतम गति V (मीटर/सेकेंड) | सूखा0.4 तेल5 | 2 | 2 | 0.5 | 0.1 |
| अधिकतम पीवी (एन/मिमी²·मी/से) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 |
| घनत्व ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 |
| तन्य शक्ति (एन/मिमी²) | > 600 | > 250 | > 500 | > 250 | > 1500 |
| बढ़ाव ( %) | > 10 | > 4 | > 10 | - | - |
| कठोरता (एचबी) | > 210 | > 80 | > 80 | > 160 | एचआरसी> 55 |
| अधिकतम तापमान ( ℃ ) | 300 | 350 | 300 | 400 | 350 |
| घर्षण गुणांक (μ) | तेल स्नेहन: 0.03 | घर्षण (शुष्क): 0.16 | |||
| पहचान | आयुध डिपो |
लंबाई एल सहनशीलता －0.1 －0.3 |
|||||||||
| φd | सहनशीलता | φडी | सहनशीलता | 8 | 10 | 12 | 15 | 16 | 19 | 20 | 25 |
| 6 |
＋0.022 ＋0.010 |
10 |
＋0.015 ＋0.006 |
061008 | 061010 | 061012 | |||||
| 8 |
＋0.028 ＋0.013 |
12 |
＋0.018 ＋0.007 |
081208 | 081210 | 081212 | 081215 | ||||
| 10 |
＋0.028 ＋0.013 |
14 |
＋0.018 ＋0.007 |
101408 | 101410 | 101412 | 101415 | 101420 | |||
| 12 |
＋0.034 ＋0.016 |
18 |
＋0.018 ＋0.007 |
121808 | 121810 | 121812 | 121815 | 121816 | 121819 | 121820 | 121825 |
| १३ |
＋0.034 ＋0.016 |
19 |
＋0.021 ＋0.008 |
131910 | 131912 | 131915 | 131920 | 131925 | |||
| 14 |
＋0.034 ＋0.016 |
20 |
＋0.021 ＋0.008 |
142010 | 142012 | 142015 | 142020 | 142025 | |||
| 15 |
＋0.034 ＋0.016 |
21 |
＋0.021 ＋0.008 |
152110 | 152112 | 152115 | 152116 | 152120 | 152125 | ||
| 16 |
＋0.034 ＋0.016 |
22 |
＋0.021 ＋0.008 |
162210 | 162212 | 162215 | 162216 | 162219 | 162220 | 162225 | |
| 17 |
＋0.034 ＋0.016 |
23 |
＋0.021 ＋0.008 |
172315 | |||||||
| 18 |
＋0.034 ＋0.016 |
24 |
＋0.021 ＋0.008 |
182410 | 182412 | 182415 | 182416 | 182420 | 182425 | ||
| 19 |
＋0.041 ＋0.020 |
26 |
＋0.021 ＋0.008 |
192615 | 192620 | ||||||
| 20 |
＋0.041 ＋0.020 |
28 |
＋0.021 ＋0.008 |
202810 | 202812 | 202815 | 202816 | 202819 | 202820 | 202825 | |
| 20 |
＋0.041 ＋0.020 |
30 |
＋0.021 ＋0.008 |
203010 | 203012 | 203015 | 203016 | 203020 | 203025 | ||
| 22 |
＋0.041 ＋0.020 |
32 |
＋0.025 ＋0.009 |
223212 | 223215 | 223220 | 223225 | ||||
| 25 |
＋0.041 ＋0.020 |
33 |
＋0.025 ＋0.009 |
253312 | 253315 | 253316 | 253320 | 253325 | |||
| 25 |
＋0.041 ＋0.020 |
35 |
＋0.025 ＋0.009 |
253512 | 253515 | 253516 | 253520 | 253525 | |||
| 28 |
＋0.041 ＋0.020 |
38 |
＋0.025 ＋0.009 |
283820 | 283825 | ||||||
| 30 |
＋0.041 ＋0.020 |
38 |
＋0.025 ＋0.009 |
303812 | 303815 | 303820 | 303825 | ||||
| 30 |
＋0.041 ＋0.020 |
40 |
＋0.025 ＋0.009 |
304012 | 304015 | 304020 | 304025 | ||||
| 31.5 |
＋0.050 ＋0.025 |
40 |
＋0.025 ＋0.009 |
||||||||
| 32 |
＋0.050 ＋0.025 |
42 |
＋0.025 ＋0.009 |
324220 | |||||||
| 35 |
＋0.050 ＋0.025 |
44 |
＋0.025 ＋0.009 |
354420 | 354425 | ||||||
| 35 |
＋0.050 ＋0.025 |
45 |
＋0.025 ＋0.009 |
354520 | 354525 | ||||||
| 38 |
＋0.050 ＋0.025 |
48 |
＋0.025 ＋0.009 |
||||||||
| 40 |
＋0.050 ＋0.025 |
50 |
＋0.025 ＋0.009 |
405015 | 405020 | 405025 | |||||
| 40 |
＋0.050 ＋0.025 |
55 |
＋0.030 ＋0.011 |
405515 | |||||||
| 45 |
＋0.050 ＋0.025 |
55 |
＋0.030 ＋0.011 |
||||||||
| 45 |
＋0.050 ＋0.025 |
56 |
＋0.030 ＋0.011 |
||||||||
| 45 |
＋0.050 ＋0.025 |
60 |
＋0.030 ＋0.011 |
||||||||
*प्रेस फिटिंग के बाद आईडी सहिष्णुता केवल संदर्भ के लिए है।
| पहचान | आयुध डिपो |
लंबाई एल सहनशीलता －0.1 －0.3 |
|||||||||
| φd | सहनशीलता | φडी | सहनशीलता | 20 | 30 | 35 | 40 | 50 | 60 | 70 | 80 |
| 50 |
＋0.050 ＋0.025 |
60 |
＋0.030 ＋0.011 |
506020 | 506030 | 506035 | 506040 | 506050 | 506060 | 506070 | 506080 |
| 50 |
＋0.050 ＋0.025 |
62 |
＋0.030 ＋0.011 |
506230 | 506235 | 506240 | 506250 | 506260 | 506270 | 506280 | |
| 50 |
＋0.050 ＋0.025 |
65 |
＋0.030 ＋0.011 |
506530 | 506540 | 506550 | 506560 | 506570 | 506580 | ||
| 55 |
＋0.060 ＋0.030 |
70 |
＋0.030 ＋0.011 |
557030 | 557035 | 557040 | 557050 | 557060 | 557070 | ||
| 60 |
＋0.060 ＋0.030 |
74 |
＋0.030 ＋0.011 |
607430 | 607435 | 607440 | 607450 | 607460 | 607470 | 607480 | |
| 60 |
＋0.060 ＋0.030 |
75 |
＋0.030 ＋0.011 |
607530 | 607535 | 607540 | 607550 | 607560 | 607570 | 607580 | |
| 63 |
＋0.060 ＋0.030 |
75 |
＋0.030 ＋0.011 |
637560 | 637570 | 637580 | |||||
| 65 |
＋0.060 ＋0.030 |
80 |
＋0.030 ＋0.011 |
658040 | 658050 | 658060 | 658070 | 658080 | |||
| 70 |
＋0.060 ＋0.030 |
85 |
＋0.035 ＋0.013 |
708530 | 708535 | 708540 | 708550 | 708560 | 708570 | 708580 | |
| 70 |
＋0.060 ＋0.030 |
90 |
＋0.035 ＋0.013 |
709050 | 709060 | 709070 | 709080 | ||||
| 75 |
＋0.060 ＋0.030 |
90 |
＋0.035 ＋0.013 |
759050 | 759060 | 759070 | 759080 | ||||
| 75 |
＋0.060 ＋0.030 |
95 |
＋0.035 ＋0.013 |
759560 | 759570 | 759580 | |||||
| 80 |
＋0.060 ＋0.030 |
96 |
＋0.035 ＋0.013 |
809640 | 809650 | 809660 | 809670 | 809680 | |||
| 80 |
＋0.060 ＋0.030 |
100 |
＋0.035 ＋0.013 |
8010040 | 8010050 | 8010060 | 8010070 | 8010080 | |||
| 85 |
＋0.071 ＋0.036 |
100 |
＋0.035 ＋0.013 |
8510060 | 8510080 | ||||||
| 90 |
＋0.071 ＋0.036 |
110 |
＋0.035 ＋0.013 |
9011050 | 9011060 | 9011080 | |||||
| 100 |
＋0.071 ＋0.036 |
120 |
＋0.035 ＋0.013 |
10012050 | 10012060 | 10012070 | 10012080 | ||||
| 110 |
＋0.071 ＋0.036 |
130 |
＋0.040 ＋0.015 |
11013050 | 11013070 | 11013080 | |||||
| 120 |
＋0.071 ＋0.036 |
140 |
＋0.040 ＋0.015 |
12014070 | 12014080 | ||||||
| 125 |
＋0.083 ＋0.043 |
145 |
＋0.040 ＋0.015 |
||||||||
| 130 |
＋0.083 ＋0.043 |
150 |
＋0.040 ＋0.015 |
13015080 | |||||||
| 140 |
＋0.083 ＋0.043 |
160 |
＋0.040 ＋0.015 |
||||||||
| 150 |
＋0.083 ＋0.043 |
170 |
＋0.040 ＋0.015 |
15017080 | |||||||
| 160 |
＋0.083 ＋0.043 |
180 |
＋0.040 ＋0.015 |
16018080 | |||||||
| 170 |
＋0.083 ＋0.043 |
190 |
＋0.046 ＋0.017 |
||||||||
| 180 |
＋0.083 ＋0.043 |
200 |
＋0.046 ＋0.017 |
||||||||
| 190 |
＋0.096 ＋0.050 |
210 |
＋0.046 ＋0.017 |
||||||||
| 200 |
＋0.096 ＋0.050 |
230 |
＋0.046 ＋0.017 |
||||||||
* आयामी सहनशीलता +25°C पर मापे गए मान हैं।
मीट्रिक तेल रहित बुशिंग और इंपीरियल तेल रहित कांस्य बुशिंग ऑर्डर करने के लिए बनाई गई: विशेष आयामों में मानक बुशिंग रूप, अर्ध-बुशिंग, मुद्रांकन या गहरी ड्राइंग द्वारा प्राप्त विशेष आकार, अनुकूलित बुशिंग डिज़ाइन
उत्पाद व्यापक रूप से निरंतर कास्टिंग रोलिंग मशीन, खनन मशीनरी, शिपिंग मशीनरी, टरबाइन, इंजेक्शन मशीनरी, ऑटो मोल्ड में उपयोग किया जाता है
और इसी तरह।
1. तेल रहित बुश का उपयोग उच्च भार, कम गति और स्व-लुब के लिए किया जाता है। जैसे बांध गेट और जल गेट बुश, हाइड्रोलिक टरबाइन बुश आदि।
2. तेल रहित बुशिंग का उपयोग उच्च तापमान के लिए किया जाता है, जैसे लोहा और इस्पात फैक्ट्री मशीनें आदि।
3. ऑटोमोबाइल उत्पादन के लिए तेल रहित ग्रेफाइट कांस्य झाड़ी का उपयोग, जैसे असेंबली लाइन, प्रेस लाइन, कन्वेयर लाइन आदि।
4. तेल रहित कांस्य बुशिंग का उपयोग भारी मशीनरी जैसे स्टील रोलिंग मिल्स, इंजेक्शन मशीन, प्रेस डाइज आदि के लिए किया जाता है।
5. तेल रहित झाड़ियों का उपयोग रासायनिक मशीनों, खाद्य प्रसंस्करण मशीनों, कागज मिलों, कपड़ा मशीनों आदि के लिए भी किया जाता है।
● टॉगल लिंक के लिए तेल रहित झाड़ियाँ
1. गाइड बुश
2. इजेक्टर गाइड बुश
3. गाइड रेल
4. गाइड ब्लॉक
5. निचली प्लेट
6. गाइड बुश
7. फॉर्मवर्क बुश
1. वेयर प्लेट
2. कैम स्ट्रोक प्लेट
3. कैम ऊपरी प्लेट
4. कैम साइड ब्लॉक
5. कैम साइड प्लेट
6. कैम पॉजिटिव रिटर्न प्लेट
7. गाइड पोस्ट झाड़ियाँ
8. कैम स्ट्रोक प्लेट
विप्लस ऑयललेस कांस्य बुशिंग का उपयोग कई अनुप्रयोगों में किया जाता है
कांस्य तेल रहित बुशिंग सामग्री और विनिर्देश जो भी हो, तेल रहित बुश का मानक आकार या आकार जो भी हो, यदि यह शारीरिक रूप से संभव है, तो हम इसे बना सकते हैं।
Viiplus सबसे अनुभवी तेल रहित बुशिंग आपूर्तिकर्ताओं में से एक है, यदि आप तेल रहित बुश सूची डाउनलोड करना चाहते हैं, तो अभी हमसे संपर्क करें!
