| ब्रांड नाम: | REPLACEMENT PLAIN BEARINGS |

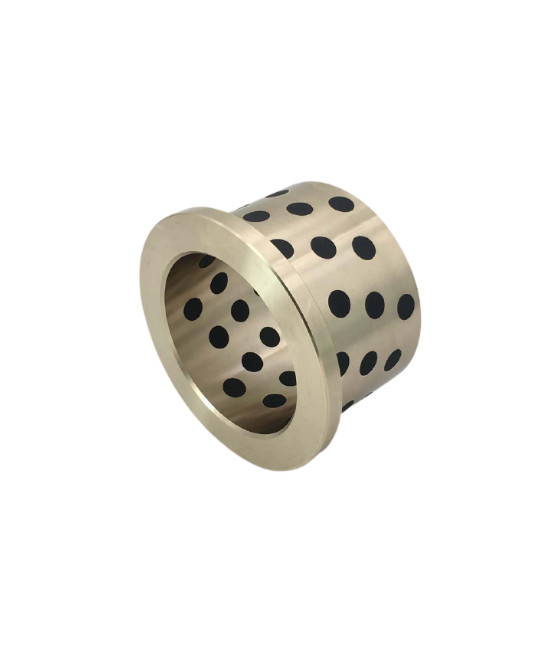

| मॉडल संख्या: | JFB SL2 ग्रेफाइट प्लग फ़्लैंगेड ब्रॉन्ज़ बुशिंग |
| एमओक्यू: | मेट-टू-ऑर्डर कस्टम बुशिंग्स |
| कीमत: | Sliding Bronze Bearing Dimensions Tolerance,Stock Price |
| भुगतान की शर्तें: | अग्रिम में टीटी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | मानक सहिष्णुता झाड़ियों |

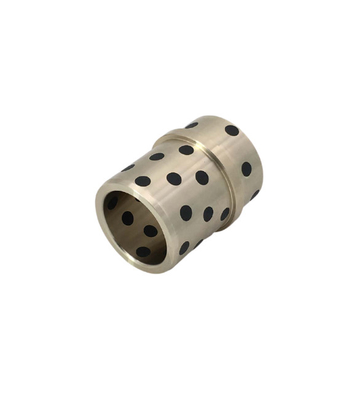

कॉलर के साथ गाइडिंग बुश, स्व-चिकनाई गुणों की विशेषता, विभिन्न औद्योगिक अनुप्रयोगों के लिए डिज़ाइन किया गया एक अत्यधिक कुशल और रखरखाव-अनुकूल घटक है। तेल स्नेहन की आवश्यकता की अनुपस्थिति परिचालन लागत और रखरखाव की आवश्यकताओं को काफी कम कर देती है, जिससे यह वातावरण की मांग के लिए एक आदर्श विकल्प बन जाता है। कॉलर सुदृढीकरण बुश की संरचनात्मक अखंडता और स्थायित्व को बढ़ाता है, उच्च भार के तहत भी स्थिर और विश्वसनीय प्रदर्शन सुनिश्चित करता है। आत्म-चिकनाई सामग्री सुचारू संचालन सुनिश्चित करती है और घर्षण को कम करती है, समग्र दक्षता और दीर्घायु में योगदान करती है।
आत्म-चिकनाई झाड़ी-दीर्घकालिक पहनने के प्रतिरोध
मार्गदर्शन और स्लाइडिंग
के हमारे चयन से चुनेंखुद-स्नेहनतेल-एम्बेडेड स्लीव बीयरिंग, सूखी-रनिंग स्लीव बीयरिंग, और बहुत कुछ सहित बुशिंग्स।
सामग्री:कांस्य ग्रेफाइट
उपयोग:कॉलर के साथ गाइड बुश (दो प्लेटों के बीच केंद्रित करने के लिए), गैर-तरल स्नेहक के साथ कांस्य; स्व-चिकनाई के लिए सामग्री रखरखाव की आवश्यकताओं को कम करती है।
गाइड झाड़ियों DIN 9834 / ISO 9448, कांस्य, रखरखाव-मुक्त कॉलर मानक के साथ#50sp2

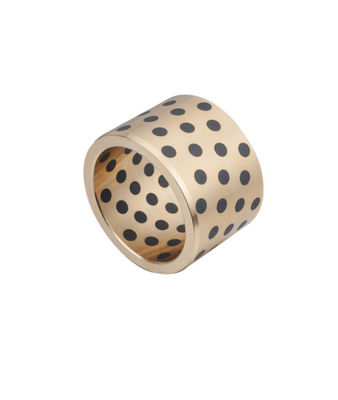

ठोस कांस्य असर उच्च तन्यता मैंगनीज कांस्य का उपयोग करके ठोस स्नेहक के साथ प्लग किया जाता है। बेसिक कांस्य मिश्र धातु सामग्री CUZN25AL6FE3MN3 है जिसमें ग्रेफाइट (SL2) प्लग किया गया है, हम CUSN5PB5ZN5, CUAL10FE5NI5, CUSN12 और अन्य मानकों की सामग्री से व्यापक रूप से वैकल्पिक विकल्प भी प्रदान करते हैं।
विशेष रूप से हमारी कंपनी ने जेट, प्रोपेलर, शिप, बोटयार्ड, ऑफशोर प्लेटफॉर्म, हाइड्रोलिक टरबाइन, आदि जैसे पानी से संपर्क करने वाले अनुप्रयोगों के लिए एसएल 4 ठोस स्नेहक विकसित किया है।
इन उत्पादों का उपयोग मुख्य रूप से उच्च भार और मध्यम गति के अनुप्रयोगों में किया जाता है। इसमें 400OC तक के तापमान का सामना करने की क्षमता है। हमारे पास अपने ग्राहकों के किसी भी विनिर्देशों के अनुसार इन झाड़ियों और प्लेटों को विकसित करने की क्षमता भी है।
| रचना और गुण | ||||||||||||||||
| डीजी | शोर | सामग्री नहीं। डिलीवरी फ़ॉर्म1) |
पद का नाम | एएसटीएम मानक | आनुपातिक भार | भौतिक गुण (न्यूनतम) | ||||||||||
| मानक | मिश्र धातु नहीं। |
शोर | एएसटीएम | घनत्व | 0.2% छानना |
लचीला ताकत |
छानना | नरम | कठोरता | आवेदन | ||||||
| प्रतीक | ρ | ΔY | Δt | |||||||||||||
| इकाई | % | % | g/cm g | एमपीए | एमपीए | % | एमपीए | मॉडिफ़ाइड अमेरिकन प्लान | ||||||||
| 01 | 1705 | 2.1090.01 | Cusn7znpb | बी 584 | C932 00 | CU 81 - 85 एसएन 6 - 8 Zn 3 - 5 पीबी 5 - 7 जायज़ अधिकतम। अंश एनआई 2.0 एसबी 0.3 |
CU 81 - 85 एसएन 6.3 - 7.5 Zn 2 - 4 पीबी 6 - 8 नी 1 एसबी 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | मानक के लिए सामग्री अधिकांश अनुप्रयोग अंतरराष्ट्रीय मानकीकृत |
||
| 2.1090.03 | Cusn7znpb | बी 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | Cusn7znpb | बी 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CUSN12PB | अभी तक मानकीकृत नहीं है | CU 84 - 87 एसएन 11 - 13 पीबी 1 - 2 अनुमेय नी 0.8 - 1.5 अधिकतम। अंश एनआई 2.0 एसबी 0.2 पी 0.2 |
सीयू 85 - 88 एसएन 10 - 12 पीबी 1 - 1.5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | उच्च के लिए सामग्री लोड और/या संक्षारण तनाव हमला अंतर्राष्ट्रीय केवल आंशिक रूप से मानकीकृत |
|||
| 2.1061.03 | CUSN12PB | अभी तक मानकीकृत नहीं है | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CUSN12PB | बी 505 | सी 925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | Cual10ni | बी 584 | सी 955 00 | सी यू मिन। 75 अल 8.5 - 11.0 नी 4.0 - 6.5 Fe 3.5 - 5.5 जायज़ अधिकतम। अंश एमएन 3.3 |
Cu Min। 78 अल 10 - 11.5 नी 3 - 5.5 Fe 3 - 5 एमएन मैक्स। 3.5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | के लिए सामग्री चरम भार और/या उच्च संक्षारक वातावरण अंतरराष्ट्रीय मानकीकृत |
||
| 2.0975.02 | Cual10ni | बी 30 | सी 955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | Cual10ni | बी 271 | सी 955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | Cual10ni | बी 505 | सी 955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CUZN25AL5 | B584 | C863 00 | सीयू 60 - 67 अल 3 - 7 Fe 1.5 - 4 एमएन 2.5 - 5 Zn REST जायज़ अधिकतम। अंश नी मैक्स। 3 |
CU 60 - 66 अल 5 - 7.5 Fe 2 - 4 एमएन 2.5 - 5 Zn 22 - 28 नी मैक्स। 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | के लिए सामग्री उच्चतम भार बिना संक्षारक हमला। अंतरराष्ट्रीय आंशिक रूप से के लिए मानकीकृत एक बड़ा विस्तार |
||
| 2.0598.02 | CUZN25AL5 | बी 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CUZN25AL5 | बी 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CUSN12 | अभी तक मानकीकृत नहीं है | सीयू 84 - 88 एसएन 11 - 13 पीबी 1 एनआई 2.0 एसबी 0.2 पी 0.2 |
सीयू 85 - 88 एसएन 10 - 12 पीबी 1 - 1.5 नी 0.8 - 1.5 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | के साथ सामग्री अच्छा पहनने की रेसिस- tance। जंग और समुद्री जल प्रतिरोधी अंतरराष्ट्रीय आंशिक रूप से मानकीकृत |
|||
| 2.1052.03 | CUSN12 | अभी तक मानकीकृत नहीं है | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CUSN12 | अभी तक मानकीकृत नहीं है | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1)डिलीवरी फॉर्म: .01 = रेत कास्टिंग। .02 = गुरुत्वाकर्षण कास्टिंग। .03 = केन्द्रापसारक कास्टिंग। .04 = निरंतर कास्टिंग | ||||||||||||||||
मार्गदर्शक बुश तकनीकी आंकड़े
| कांस्य सामग्री |
CUZN25AL6FE3MN3 +SL2 |
CUSN5PB5ZN5 +SL2 |
Cual10fe5ni5 +SL2 |
CUSN12 +SL2 |
|
| Cu% | आराम | 85 | 80 | 88 | |
| एसएन% | - | 5 | - | 12 | |
| पीबी% | - | 5 | - | - | |
| Zn% | 25 | 5 | - | - | |
| Al% | 6 | - | 10 | - | |
| नी% | - | - | 5 | - | |
| Fe% | 3 | - | 5 | - | |
| Mn% | 3 | - | - | - | |
| घनत्व | 8.2 ग्राम/सेमी 3 | 8.8 ग्राम/सेमी 3 | 8.5 ग्राम/सेमी 3 | 8.8 ग्राम/सेमी 3 | |
| कठोरता | > HB210 | > HB70 | > HB150 | > HB80 | |
| अधिकतम। लोड दबाव | 100 एन/मिमी 2 | 40 एन/मिमी 2 | 50 एन/मिमी 2 | 45 एन/मिमी 2 | |
| अधिकतम। रैखिक गति | 0.5 मीटर/एस (सूखा) | 0.4 मीटर/एस (सूखा) | 0.25 मीटर/एस (सूखा) | 0.5 मीटर/एस (सूखा) | |
| अधिकतम। पीवी | 1.65 एन/मिमी 2 * एम/एस | 1.00 एन/मिमी 2 * एम/एस | 1.25 एन/मिमी 2 * एम/एस | 1.20 एन/मिमी 2 * एम/एस | |
| तन्यता ताकत | > 750 एन/मिमी 2 | > 200 एन/मिमी 2 | > 500 एन/मिमी 2 | > 360 एन/मिमी 2 | |
| बढ़ाव | > 12 % | > 15 % | > 10 % | > 8 % | |
| तापमान सीमा | -40 ~ +300 OC | -40 ~ +250 OC | -40 ~ +400 OC | -40 ~ +300 OC |
उत्पादों का मानक: आईएसओ 4379 (डीआईएन 1850 की जगह)
ठोस स्नेहक
| कोड | सामग्री | विशेषताएँ | आवेदन |
| SL2 | ग्रेफाइट समग्र |
कम घर्षण |
व्यापक रूप से मशीनरी के लिए उपयोग किया जाता है |
| SL4 | +MOS2 समग्र |
पानी से संपर्क करने वाला पानी |
स्व स्नेहन, उच्च शक्ति पीतल, cuzn25al या Eq, रखरखाव मुक्त असर और गाइड झाड़ियों, ठोस स्नेहक के साथ कांस्य
मद संख्या समतुल्य कोड आंतरिक ø
डीबाहरी ø
डीलंबाई
एलFlanged f टी JFB0810 SOBF 8-12-10 8 12 10 20 2 JFB0812 SOBF 8-12-12 8 12 12 20 2 JFB0815 SOBF 8-12-15 8 12 15 20 2 JFB1010 SOBF 10-14-10 10 14 10 22 2 JFB1012 SOBF 10-14-12 10 14 12 22 2 JFB1015 SOBF 10-14-15 10 14 15 22 2 JFB1017 SOBF 10-14-17 10 14 17 22 2 JFB1020 SOBF 10-14-20 10 14 20 22 2 JFB1210 SOBF 12-18-10 12 18 10 25 3 JFB1212 SOBF 12-18-12 12 18 12 25 3 JFB1215 SOBF 12-18-15 12 18 15 25 3 JFB1220 SOBF 12-18-20 12 18 20 25 3 JFB1225 SOBF 12-18-25 12 18 25 25 3 JFB1230 SOBF 12-18-30 12 18 30 25 3 JFB1310 SOBF 13-19-10 13 19 10 26 3 JFB1312 SOBF 13-19-12 13 19 12 26 3 JFB1315 SOBF 13-19-15 13 19 15 26 3 JFB1320 SOBF 13-19-20 13 19 20 26 3 JFB1325 SOBF 13-19-25 13 19 25 26 3 JFB1330 SOBF 13-19-30 13 19 30 26 3 JFB1415 SOBF 14-20-15 14 20 15 27 3 एंबेडेड सॉलिड स्नेहन बीयरिंग मीट्रिक निकला हुआ किनारा झाड़ियाँ झाड़ीदार झाड़ी, आत्म -चिकनाई मद संख्या समतुल्य कोड आंतरिक ø
डीबाहरी ø
डीलंबाई
एलFlanged f टी JFB1420 SOBF 14-20-20 14 20 20 27 3 JFB1425 SOBF 14-20-25 14 20 25 27 3 JFB1510 SOBF 15-21-10 15 21 10 28 3 JFB1512 SOBF 15-21-12 15 21 12 28 3 JFB1515 SOBF 15-21-15 15 21 15 28 3 JFB1520 SOBF 15-21-20 15 21 20 28 3 JFB1525 SOBF 15-21-25 15 21 25 28 3 JFB1530 SOBF 15-21-30 15 21 30 28 3 JFB1612 SOBF 16-22-12 16 22 12 29 3 JFB1615 SOBF 16-22-15 16 22 15 29 3 JFB1618 SOBF 16-22-18 16 22 18 29 3 JFB1620 SOBF 16-22-20 16 22 20 29 3 JFB1623 SOBF 16-22-23 16 22 23 29 3 JFB1625 SOBF 16-22-25 16 22 25 29 3 JFB1630 SOBF 16-22-30 16 22 30 29 3 JFB1635 SOBF 16-22-35 16 22 35 29 3 JFB1640 SOBF 16-22-40 16 22 40 29 3 JFB1815 SOBF 18-24-15 18 24 15 32 3 JFB1820 SOBF 18-24-20 18 24 20 32 3 JFB1825 SOBF 18-24-25 18 24 25 32 3 JFB1830 SOBF 18-24-30 18 24 30 32 3 JFB1835 SOBF 18-24-35 18 24 35 32 3 JFB1840 SOBF 18-24-40 18 24 40 32 3 JFB2015 SOBF 20-30-15 20 30 15 40 5 JFB2020 SOBF 20-30-20 20 30 20 40 5 JFB2025 SOBF 20-30-25 20 30 25 40 5 JFB2030 SOBF 20-30-30 20 30 30 40 5 JFB2035 SOBF 20-30-35 20 30 35 40 5 JFB2040 SOBF 20-30-40 20 30 40 40 5 JFB2515 SOBF 25-35-15 25 35 15 45 5 JFB2520 SOBF 25-35-20 25 35 20 45 5 JFB2525 SOBF 25-35-25 25 35 25 45 5 JFB2530 SOBF 25-35-30 25 35 30 45 5 JFB2535 SOBF 25-35-35 25 35 35 45 5 JFB2540 SOBF 25-35-40 25 35 40 45 5 JFB2550 SOBF 25-35-50 25 35 50 45 5 JFB3020 SOBF 30-40-20 30 40 20 50 5 JFB3025 SOBF 30-40-25 30 40 25 50 5 JFB3030 SOBF 30-40-30 30 40 30 50 5 JFB3035 SOBF 30-40-35 30 40 35 50 5 JFB3040 SOBF 30-40-40 30 40 40 50 5 JFB3050 SOBF 30-40-50 30 40 50 50 5 JFB31,520 SOBF 31,5-40-20 31,5 40 20 50 5 JFB31,530 SOBF 31,5-40-30 31,5 40 30 50 5 JFB31,535 SOBF 31,5-40-35 31,5 40 35 50 5 JFB31,540 SOBF 31,5-40-40 31,5 40 40 50 5 एंबेडेड सॉलिड स्नेहन बीयरिंग मीट्रिक निकला हुआ किनारा झाड़ियाँ झाड़ीदार झाड़ी, आत्म -चिकनाई मद संख्या समतुल्य कोड आंतरिक ø
डीबाहरी ø
डीलंबाई
एलFlanged f टी JFB3520 SOBF 35-45-20 35 45 20 60 5 JFB3525 SOBF 35-45-25 35 45 25 60 5 JFB3530 SOBF 35-45-30 35 45 30 60 5 JFB3535 SOBF 35-45-35 35 45 35 60 5 JFB3540 SOBF 35-45-40 35 45 40 60 5 JFB3550 SOBF 35-45-50 35 45 50 60 5 JFB4020 SOBF 40-50-20 40 50 20 65 5 JFB4025 SOBF 40-50-25 40 50 25 65 5 JFB4030 SOBF 40-50-30 40 50 30 65 5 JFB4035 SOBF 40-50-35 40 50 35 65 5 JFB4040 SOBF 40-50-40 40 50 40 65 5 JFB4050 SOBF 40-50-50 40 50 50 65 5 JFB4530 SOBF 45-55-30 45 55 30 70 5 JFB4535 SOBF 45-55-35 45 55 35 70 5 JFB4540 SOBF 45-55-40 45 55 40 70 5 JFB4550 SOBF 45-55-50 45 55 50 70 5 JFB4560 SOBF 45-55-60 45 55 60 70 5 JFB5030 SOBF 50-60-30 50 60 30 75 5 JFB5035 SOBF 50-60-35 50 60 35 75 5 JFB5040 SOBF 50-60-40 50 60 40 75 5 JFB5050 SOBF 50-60-50 50 60 50 75 5 JFB5060 SOBF 50-60-60 50 60 60 75 5 JFB5540 SOBF 55-65-40 55 65 40 80 5 JFB5560 SOBF 55-65-60 55 65 60 80 5 JFB6040 SOBF 60-75-40 60 75 40 90 7,5 JFB6050 SOBF 60-75-50 60 75 50 90 7,5 JFB6080 SOBF 60-75-80 60 75 80 90 7,5 JFB6367,5 SOBF 63-75-67,5 63 75 67,5 85 7,5 JFB6560 SOBF 65-80-60 65 80 60 95 7,5 JFB7050 SOBF 70-85-50 70 85 50 105 7,5 JFB7080 SOBF 70-85-80 70 85 80 105 7,5 JFB7560 SOBF 75-90-60 75 90 60 110 7,5 JFB8060 SOBF 80-100-60 80 100 60 120 10 JFB8080 SOBF 80-100-80 80 100 80 120 10 JFB80100 SOBF 80-100-100 80 100 100 120 10 JFB9060 SOBF 90-110-60 90 110 60 130 10 JFB9080 SOBF 90-110-80 90 110 80 130 10 JFB10080 SOBF 100-120-80 100 120 80 150 10 JFB100100 SOBF 100-120-100 100 120 100 150 10 JFB12080 SOBF 120-140-80 120 140 80 170 10 JFB120100 SOBF 120-140-100 120 140 100 170 10 JFB13080 SOBF 130-150-80 130 150 80 180 10 JFB130100 SOBF 130-150-100 130 150 100 180 10 JFB14080 SOBF 140-160-80 140 160 80 190 10 JFB140100 SOBF 140-160-100 140 160 100 190 10 JFB150100 SOBF 150-170-100 150 170 100 200 10 JFB150120 SOBF 150-170-120 150 170 120 200 10 JFB160100 SOBF 160-180-100 160 180 100 210 10 JFB160120 SOBF 160-180-120 160 180 120 210 10
