| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | ऑयललेस बुश |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माता, आपूर्तिकर्ता, कारखाने, थोक बिक्री, धातु जर्नल बीयरिंग, पीटीएफई |

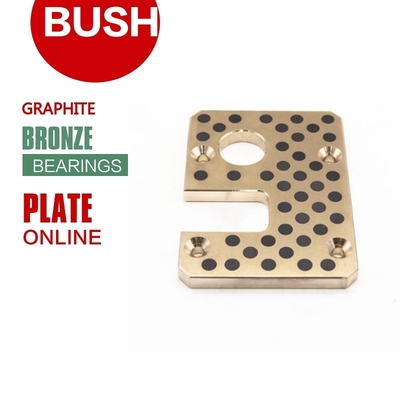

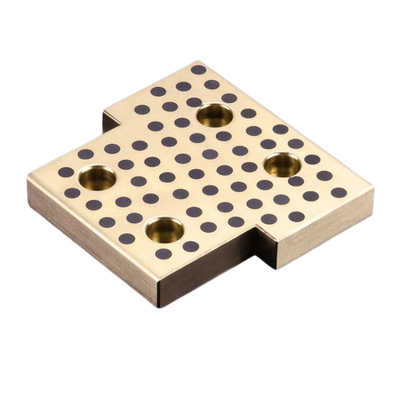

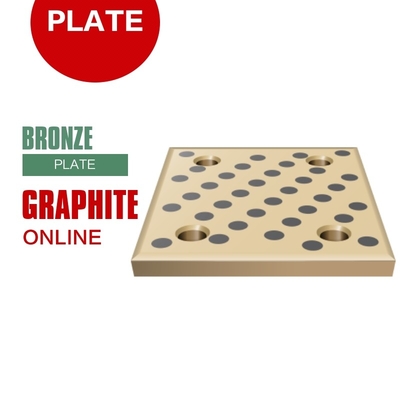

स्ट्रेट टाइप वेयर प्लेट #500SP SWP-75100B गैर-स्नेहक एक उच्च-गुणवत्ता वाला पहनने वाला घटक है जिसे विभिन्न औद्योगिक अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है जहां घर्षण और पहनना एक चिंता का विषय है।यह पहनने की प्लेट टिकाऊ सामग्री से बनी है जो भारी भार और उच्च गति आंदोलनों का सामना कर सकती है, दीर्घकालिक विश्वसनीयता और प्रदर्शन सुनिश्चित करता है।
पहनने की प्लेट का सीधा डिजाइन स्थिर और सुरक्षित फिट प्रदान करता है, जिससे इसे स्थापित करना और मौजूदा प्रणालियों में एकीकृत करना आसान हो जाता है।# 500SP SWP-75100B मॉडल विशेष अनुप्रयोगों की मांगों को पूरा करने के लिए विशेष रूप से इंजीनियर है, अधिकतम प्रदर्शन और स्थायित्व सुनिश्चित करता है।
चूंकि यह पहनने की प्लेट बिना चिकनाई के होती है, इसलिए यह पहनने के प्रतिरोध के लिए सामग्री के अंतर्निहित गुणों पर निर्भर करती है। इसका मतलब है कि इसे बाहरी चिकनाई की आवश्यकता नहीं है,रखरखाव आवश्यकताओं और परिचालन लागतों को कम करनाहालांकि, यह ध्यान रखना महत्वपूर्ण है कि कुछ अनुप्रयोगों में, सर्वोत्तम संभव प्रदर्शन और जीवनकाल सुनिश्चित करने के लिए स्नेहन अभी भी आवश्यक हो सकता है।
कुल मिलाकर, स्ट्रेट टाइप वेयर प्लेट #500SP SWP-75100B नॉन-लुब्रिकेटेड औद्योगिक उपकरणों में घर्षण और पहनने को कम करने के लिए एक विश्वसनीय और लागत प्रभावी समाधान है।इसका टिकाऊ निर्माण और परिशुद्धता विनिर्माण इसे व्यापक अनुप्रयोगों के लिए उपयुक्त विकल्प बनाता है जहां पहनने के प्रतिरोध महत्वपूर्ण है.
| नहीं। | डीआईएन | सामग्री नं. | पदनाम | एएसटीएम मानक | अनुपातिक | घनत्व (g/cm3) | 0.2% तनाव (एमपीए) | तन्य शक्ति (एमपीए) | तनाव (%) | ई-मॉड्यूलस (एमपीए) | कठोरता (HB) | आवेदन |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | क्यू 81 - 85, एस एन 6 - 8, ज़ेन 3 - 5, पीबी 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ऑटोमोटिव, एयरोस्पेस और समुद्री इंजीनियरिंग में व्यापक रूप से उपयोग किया जाता है, जिसमें अच्छी ताकत और संक्षारण प्रतिरोध की आवश्यकता होती है। बहुमुखी प्रतिभा और प्रदर्शन के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त है। |
| 2.1090.03 | CuSn7ZnPb | बी 271 | क्यू 81-85, एस एन 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | बी 505 | क्यू 81-85, एस एन 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यू 84-87, Sn 11-13, पीबी 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | आम तौर पर विनिर्माण बीयरिंग, बुशिंग और घटकों में उपयोग किया जाता है, जिन्हें उच्च भार क्षमता और पहनने के प्रतिरोध की आवश्यकता होती है, विशेष रूप से समुद्री और औद्योगिक अनुप्रयोगों में। |
| 2.1061.03 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | बी 505 | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | उच्च शक्ति और स्थायित्व की आवश्यकता वाले बीयरिंगों और घटकों के निर्माण के लिए समुद्री, एयरोस्पेस और भारी मशीनरी में उपयोग किया जाता है। अत्यधिक भार और उच्च संक्षारक वातावरण के लिए जाना जाता है। |
| 2.0975.02 | CuAl10Ni | बी 30 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | बी 271 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | बी 505 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | क्यू 60 - 67, अल 3 - 7, फे 1.5 - 4, एम एन 2.5 - 5, Zn बाकी | 8.2 | 450 | 750 | 8 | 115,000 | 180 | भारी शुल्क बीयरिंग, हाइड्रोलिक घटकों और समुद्री हार्डवेयर में प्रयोग किया जाता है। उच्च भार और संक्षारक हमले के प्रतिरोध के लिए डिज़ाइन किया गया। |
| 2.0598.02 | CuZn25Al5 | बी 30 | क्यू 60-66, अल 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | बी 271 | क्यू 60-66, अल 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 84-88, एस एन 11-13, पीबी 1, नी 2.0, एसबी 0.2, पी 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | आमतौर पर असर, गियर और घटकों के निर्माण में उपयोग किया जाता है जिनके लिए उच्च पहनने के प्रतिरोध की आवश्यकता होती है। विशेष रूप से समुद्री जल वातावरण में अच्छी मशीनीकरण और संक्षारण प्रतिरोध के लिए जाना जाता है।सूचीबद्ध सामग्री के सभी अधिकार https द्वारा आरक्षित हैं।://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| नोटः डिलीवरी फॉर्म के कोडः .01 = रेत काटना, .02 = गुरुत्वाकर्षण कास्टिंग, .03 = केन्द्रापसारक कास्टिंग, .04 = निरंतर कास्टिंग | ||||||||||||
सामग्री विशेष ठोस स्नेहक के साथ तांबा मिश्र धातु (इम्बेडेड) मानक वीडीआई 3357
उच्च तन्यता पीतल आधारित / ठोस स्नेहक एम्बेडेड
पहनने की प्लेट SWP-75100 गैर स्नेहक
बशिंग और ठोस स्नेहक के लिए आयाम, सहिष्णुता और सामग्री विनिर्देश।
| सामग्री | धातु प्रणाली | धातु प्रणाली सामग्री | उच्च तन्यता पीतल आधारित / ठोस स्नेहक एम्बेडेड |
|---|---|---|---|
| स्नेहन | गैर स्नेहक | मोटाई t(मिमी) | 20 |
| चौड़ाई W ((मिमी) | 75 | लंबाई L ((मिमी) | 100 |
| अधिकतम अनुमेय सतह दबाव P ((N/mm2) | 29 | अधिकतम अनुमत गति V ((m/s) | 0.5 |
| अधिकतम अनुमेय पीवी मूल्य ((एन/एमएम2·एम/एस) | 1.65 |
● स्व-चिकन वाले असर जो तेल मुक्त इस्तेमाल किए जा सकते हैं।
●प्रति बैग मात्राः 1
●उच्च शक्ति वाले पीतल के कास्टिंग (ठोस स्नेहक शामिल)
कृपया भाग SPB-081208 के प्रकार/आकार/विशिष्टताओं को #500SP1-SL1, बुशिंग (SPB) श्रृंखला में देखें।
CuZn25Al5Mn4Fe3-C. एक उच्च तन्यता पीतल बीयरिंग है; यह एक अत्यंत कठोर सामग्री है, विशेष रूप से मरने और मोल्ड के लिए प्रस्तुत मशीन तत्वों के लिए उपयुक्त है।
• उच्च तन्यता पीतल बुशिंग
यह एक अत्यंत कठोर सामग्री है, जो विशेष रूप से उच्चतम मांगों के अधीन मशीन तत्वों के लिए उपयुक्त है।
• निकटतम अंतर्राष्ट्रीय मानक एएसटीएम बी 505 सी 86300 है
• VIIPLUS में आयताकार, गोल ठोस और खोखले बारों का बड़ा स्टॉक है जो तुरंत उपलब्ध हैं।
• उच्च तन्यता पीतल कांस्य Cuzn25al5mn4fe3 ASTM B505 C86300 बुशिंग का अवलोकन
दो से अधिक तत्वों से युक्त विभिन्न प्रकार के मिश्र धातुओं को विशेष पीतल कहा जाता है। जैसे एल्यूमीनियम, सीसा, टिन, मैंगनीज, निकल, लोहा, तांबा मिश्र धातु से बना सिलिकॉन,उच्च शक्ति पीतल उनमें से एक है. उच्च शक्ति पीतल मजबूत पहनने प्रतिरोध, उच्च शक्ति पीतल, कठोरता, मजबूत रासायनिक संक्षारण प्रतिरोध है। वहाँ मशीनिंग यांत्रिक गुण भी बहुत बेहतर हैं।शीट बनाने के लिए अक्सर उच्च शक्ति वाले पीतल का प्रयोग किया जाता है, बार, बार, पाइप, कास्टिंग पार्ट्स, आदि
अनुप्रयोग डोमेन संपादक
कोलियर्स पीतल का आवेदन बहुत व्यापक है, ढक्कन और बुशिंग से बने कास्टिंग, घरेलू मुख्य रूप से मुख्य रूप सेउच्च शक्ति वाला पीतलमैट्रिक्स ठोस स्नेहन तेल मुक्त बीयरिंगों के लिए (इसके बाद ठोस सजावट बीयरिंग के रूप में जाना जाता है), मैट्रिक्स के रूप में पीतल Gao Ligao ताकत का उपयोग करना है,और घर्षण सामग्री के लिए एम्बेडेड रेडियल व्यवस्थित क्रमबद्ध बेलनाकार बहुलक भराव (सामान्य ग्रेफाइट)मोलिब्डेनम डिसल्फाइड, तेल स्नेहक के रूप में), इसकी श्रेष्ठता तांबे के मिश्र धातु और गैर धातु विरोधी घर्षण सामग्री से बना है, इसके संबंधित पूरक फायदे हैं, न केवल उच्च असर क्षमता है,और आम तौर पर तेल फिल्म असर वसा स्नेहन पर निर्भर करता है की सीमाओं के माध्यम से तोड़, कोई तेल स्नेहन प्राप्त, एम्बेडेड ठोस स्नेहन स्नेहन फिल्म बनाने के लिए आसान है, जो में एक बड़ी भूमिका निभाता हैघर्षण और पहनने के प्रदर्शन में सुधार, और स्थिर, विश्वसनीय और लागत प्रभावी है। मिश्रित तेल मुक्त असर की तुलना में, यह अच्छी machinability, उच्च परिशुद्धता,मजबूत असर क्षमता और अच्छा पहनने के प्रतिरोध. आत्म स्नेहन गाइड झाड़ी गाइड कई क्षेत्रों में इस्तेमाल किया जा सकता है जैसे इंजीनियरिंग मशीनरी जोड़ों, जैसे खुदाई, खनन खुरचनी, घूर्णन ड्रिल, कंक्रीट पंप ट्रक,रॉक ड्रिलिंग मशीनें, लिफ्ट, पोर्ट क्रेन, आदि और धातु विज्ञान मशीनरी कास्टिंग मशीन, पानी संरक्षण मशीनरी, परिवहन मशीनरी, रोलिंग मिल, बोतल उड़ाने की मशीन, फूंकी फिल्म मशीन,इंजेक्शन मोल्डिंग मशीन क्रॉस क्लैंपिंग अंतरटायर वल्केनाइज़र, ट्रेलर बैलेंस बीम, वैक्यूम स्विच आदि।
