| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | कांस्य पहनने की थाली |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | 7000000 Piece/Pieces एक सप्ताह |

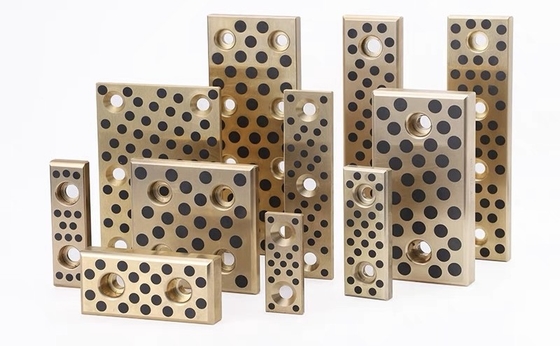

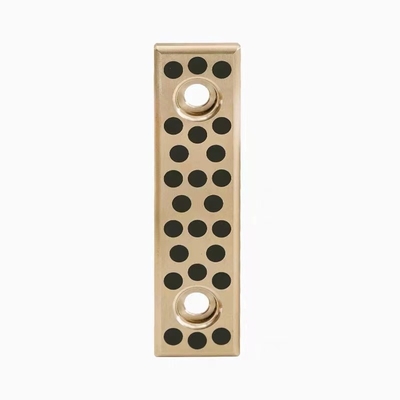

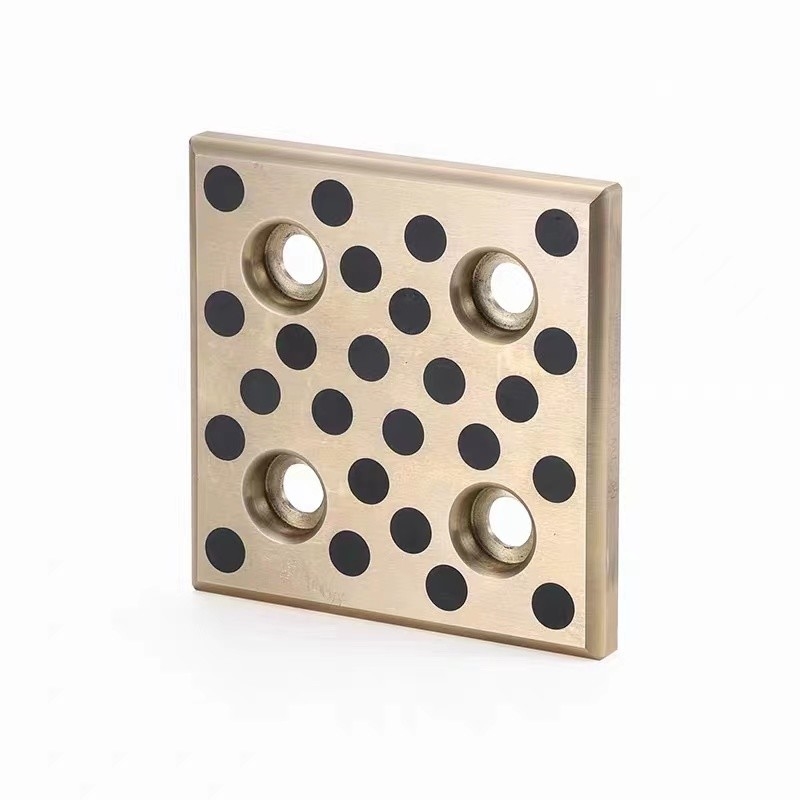

सीएएम ऊपरी कांस्य प्लेट, कप स्व-चिकन प्रौद्योगिकी की विशेषता,एक सटीक इंजीनियरिंग घटक है जिसे औद्योगिक अनुप्रयोगों की एक श्रृंखला में असाधारण पहनने के प्रतिरोध और चिकनी संचालन प्रदान करने के लिए डिज़ाइन किया गया हैयह कांस्य प्लेट उच्च गुणवत्ता वाली सामग्री से बनी है, जो स्थायित्व और दीर्घकालिक प्रदर्शन सुनिश्चित करती है।
CUP (Cast-in-Place) स्व-चिकन सुविधा बाहरी स्नेहन की आवश्यकता को समाप्त करती है, रखरखाव आवश्यकताओं को कम करती है और परिचालन दक्षता में वृद्धि करती है।यह तकनीक संपर्क सतहों के लिए स्नेहक की निरंतर आपूर्ति सुनिश्चित करती है, उच्च भार और गति के तहत भी घर्षण और पहनने को कम करता है।
सीएएम ऊपरी कांस्य प्लेट विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए अनुकूलित आकार विकल्प प्रदान करता है। यह लचीलापन विभिन्न यांत्रिक प्रणालियों में निर्बाध एकीकरण की अनुमति देता है,अधिकतम प्रदर्शन और विश्वसनीयता सुनिश्चित करनायदि यह एक मानक आकार या एक अद्वितीय आयाम है, हम सटीक विनिर्देशों के लिए प्लेट का निर्माण कर सकते हैं।
अपने स्वयं के स्नेहन गुणों और अनुकूलन क्षमता के अलावा, सीएएम ऊपरी कांस्य प्लेट में उत्कृष्ट संक्षारण प्रतिरोध और यांत्रिक गुण भी हैं।यह अत्यधिक तापमान और कठोर वातावरण का सामना कर सकता है, जिससे यह विभिन्न प्रकार की औद्योगिक स्थितियों में उपयोग के लिए उपयुक्त है।
कुल मिलाकर, सीएएम ऊपरी कांस्य प्लेट CUP स्व-चिकन तकनीक और अनुकूलित आकार के साथ उच्च प्रदर्शन और स्थायित्व की मांग करने वाले औद्योगिक अनुप्रयोगों के लिए एक मजबूत और विश्वसनीय समाधान है।इसकी सटीक इंजीनियरिंग और अभिनव डिजाइन इसे सुचारू और कुशल संचालन सुनिश्चित करने के लिए एक विश्वसनीय विकल्प बनाते हैं.
संक्षारण प्रतिरोधी स्व-चिकन पहनने प्लेट ग्राफाइट तांबा प्लेट असर JESW
कैम स्लाइड प्लेट के लिए मजबूर अनुयायी ब्लॉक स्टैम्पिंग मरने के लिए घटकों पंच CKFV CKFW CKFC CKFB
कैम स्लाइड घटक वर्तमानःकैम ऊपरी प्लेट कप
सीएएम ऊपरी प्लेट, धातु स्टैम्पिंग मर के लिए मानक तेल मुक्त घटक।
मॉडलः 25CUP
25CUPW कांस्य सामग्री: तांबा मिश्र धातु + तेल मुक्त ठोस स्नेहक
25CUPF कास्ट आयरन सामग्रीः FC250 + तेल मुक्त ठोस स्नेहक
25CUPI स्टील सामग्रीः S45C + तेल मुक्त ठोस स्नेहक
25CUPS सिंटर सामग्रीः सिंटर मिश्र धातु
मॉडल
25CUP/25CUPW/25CUPF/25CUPS/25CUPI
निर्माता का कोड
CUP/CUPW/CUPF/CUPS/CUPI/SOPF/SOPS/SOPX/SOPW/FUP/CUN/SUP
| संरचना और गुण | ||||||||||||||||
| डीजी | डीआईएन | सामग्री नहीं. डिलीवरी फॉर्म1) |
पदनाम | एएसटीएम मानक | आनुपातिक भार | भौतिक गुण (न्यूनतम) | ||||||||||
| मानक | मिश्र धातु नहीं. |
डीआईएन | एएसटीएम | घनत्व | 0.2% तनाव |
खिंचाव शक्ति |
तनाव | इमोडुलस | कठोरता | आवेदन | ||||||
| प्रतीक | ρ | δy | δT | |||||||||||||
| इकाई | % | % | जी/सेमी3 | एमपीए | एमपीए | % | एमपीए | एचबी | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | क्यु 81 - 85 Sn 6 - 8 Zn 3 - 5 पीबी 5 - 7 अनुमेय अधिकतम भाग Ni 2.0 एसबी 0.3 |
क्यु 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 पीबी 6 - 8 नि 1 एसबी 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | मानक सामग्री के लिए अधिकतर आवेदन अन्तर्राष्ट्रीय मानक |
||
| 2.1090.03 | CuSn7ZnPb | बी 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | बी 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यु 84 - 87 Sn 11 - 13 पीबी 1 - 2 अनुमेय Ni 0.8 - 15 अधिकतम भाग Ni 2.0 एसबी 0.2 पी 0.2 |
क्यु 85 - 88 Sn 10 - 12 पीबी १-१5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | उच्च के लिए सामग्री भार और/या संक्षारण तनाव आक्रमण अंतर्राष्ट्रीय केवल आंशिक रूप से मानक |
|||
| 2.1061.03 | CuSn12Pb | अभी तक मानकीकृत नहीं | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | बी 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 अल 8.5 - 11.0 नी 4.0 - 65 फे 3.5 - 55 अनुमेय अधिकतम भाग एमएन 3.3 |
कम से कम 78 अल 10-115 Ni 3 - 55 फे 3 - 5 अधिकतम 3 मिनट।5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | सामग्री के लिए अत्यधिक भार और/या उच्च क्षयकारी वातावरण अन्तर्राष्ट्रीय मानक |
||
| 2.0975.02 | CuAl10Ni | बी 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | बी 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | बी 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | क्यु 60 - 67 अल 3 - 7 Fe 1.5 - 4 एमएन 2.5 - 5 Zn आराम अनुमेय अधिकतम भाग अधिकतम 3 |
क्यू 60 - 66 अल 5 - 7.5 फे 2 - 4 एमएन 2.5 - 5 Zn 22 - 28 अधिकतम 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | सामग्री के लिए उच्चतम भार बिना संक्षारक हमला। अन्तर्राष्ट्रीय आंशिक मानक एक बड़ा विस्तार |
||
| 2.0598.02 | CuZn25Al5 | बी 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | बी 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 84 - 88 Sn 11 - 13 पीबी 1 Ni 2.0 एसबी 0.2 पी 0.2 |
क्यु 85 - 88 Sn 10 - 12 पीबी १-१5 Ni 0.8 - 15 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | सामग्री के साथ अच्छा पहनने प्रतिरोध- क्षरण और समुद्री जल प्रतिरोधी अन्तर्राष्ट्रीय आंशिक मानक |
|||
| 2.1052.03 | CuSn12 | अभी तक मानकीकृत नहीं | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | अभी तक मानकीकृत नहीं | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1) वितरण का प्रपत्र: .01 = रेत काटना .02 = गुरुत्वाकर्षण कास्टिंग .03 = केन्द्रापसारक कास्टिंग .04 = निरंतर कास्टिंग | ||||||||||||||||
| मॉडल | W | L | टी | W1 | L1 | L2 | d | एस |
| 25CUPW 25CUPF 25CUPS 25CUPI |
55 | 180 | 25 | 37.5 | 120 | 30 | 18 | 24 |
| 70 | 160 | 50 | 110 | 25 | 18 | 25 | ||
| 200 | 75 | 25 | 25 | |||||
| 240 | 90 | 30 | 30 | |||||
| 85 | 200 | 28 | 60 | 75 | 25 | 22 | 30 | |
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 | ||||||
| 100 | 200 | 75 | 25 | |||||
| 240 | 90 | 30 | ||||||
| 300 | 80 | 30 | ||||||
| 350 | 90 | 40 |
प्लेट्स, स्ट्रिप्स, लाइनर और जूते पहनें
टुकड़े विभिन्न आकारों और आकारों में उपलब्ध हैं, जिनमें कुछ सेंटीमीटर से लेकर 12 फीट या उससे अधिक की लंबाई तक के आयाम हैं।चैंफर यह सुनिश्चित करने के लिए प्रदान कर रहे हैं कि पूरी सतह चिकनाई है.
पहनने की प्लेटें हमारे द्वारा बेचे जाने वाले सभी कांस्य मिश्र धातुओं के साथ ऑर्डर की जा सकती हैं।
VIIPLUSयह स्टील रोलर्स और खनिज मशीनों में उपयोग की जाने वाली ग्रेफाइट से भरी हुई कांस्य प्लेटों की एक गुणवत्ता श्रेणी के निर्यात,थोक बिक्री और आपूर्ति में माहिर है।प्रस्तावित झाड़ी हमारे ग्राहकों की जरूरतों के अनुसार डिजाइन किया गया था और हमारे प्रसिद्ध ग्राहकों द्वारा अत्यधिक मूल्यवान हैइसके अलावा, प्रदान की गई बुश को हमारे आपूर्तिकर्ताओं के विशेषज्ञों द्वारा प्रथम श्रेणी के कच्चे माल और आधुनिक तकनीक का उपयोग करके स्थापित उद्योग मानकों के अनुसार डिजाइन किया गया है।
पहनने की प्लेटें जब भारी ताकतों का सामना करना पड़ता है तो रैखिक आंदोलन को निर्देशित और नियंत्रित करती हैं। ये प्लेटें आंदोलन को निर्देशित और नियंत्रित करने के लिए रैखिक बीयरिंग के रूप में कार्य करती हैं। राष्ट्रीय कांस्य एमएफजीविभिन्न प्रकार की कांस्य पहनने की प्लेटें प्रदान करता है, जो कि अनफिनिश्ड कास्ट ब्रोंज प्लेट्स से लेकर पूरी तरह से तैयार मशीनीकृत घटकों तक है।
पहनने की प्लेटें
पहनने की प्लेट का उपयोग रैखिक गति को निर्देशित करने और नियंत्रित करने के लिए किया जाता है जब उच्च बल होते हैं जिनके साथ आपको संघर्ष करना पड़ता है। मूल रूप से धातु स्टैम्पिंग मरने के लिए विकसित,वे मोल्ड में कई अन्य अनुप्रयोग पाते हैं, विशेष मशीनें और भारी उपकरण।
वीआईपीएलयूएस सभी उद्योग मानकों को पूरा करने वाली पहनने के प्रतिरोधी प्लेटों का उत्पादन करता है।VIIPLUS पहनने की प्लेटें मानक इंच और मीट्रिक आकारों की एक विस्तृत श्रृंखला में उपलब्ध हैं और स्व-चिकन ग्राफाइट के साथ या बिना स्टील या एल्यूमीनियम कांस्य में उपलब्ध हैं.
यदि एक मानक शीट काम नहीं करती है, तो VIIPLUS विशेष आकारों, छेद पैटर्न या ग्रेफाइट पैटर्न के लिए अनुकूलित कॉन्फ़िगरेशन को आर्थिक रूप से बना सकता है।
हमारे घर्षण पट्टियों अनुभाग की भी जाँच करें। सुरक्षात्मक पट्टियाँ एक समान कांस्य पहनने की प्लेटें ठोस स्नेहक प्लग (ग्राफाइट) उत्पाद के साथ हैं लेकिन आकारों की एक विस्तृत श्रृंखला में उपलब्ध हैं।
अब स्व-चिकन ग्राफाइट प्लग किए गए पहनने की पट्टियों की एक मानक लाइन की पेशकश
1. रखरखाव मुक्त और लंबे समय तक चलने की अनुमति देता है;
2उच्च स्थैतिक और गतिशील भार के लिए उपयुक्त;
3. कम और समान घर्षण गुणांक और कोई स्टिक-स्लिप प्रभाव के साथ;
4गंदगी, संक्षारण, झटकेदार भार और किनारे के भार के लिए उपयुक्त;
5आधार सामग्री ने अच्छी झटके अवशोषण क्षमता प्रदान की;
6व्यापक तापमान सीमा पर इस्तेमाल किया जा सकता है;
7. आगे और पीछे जाने, घूमने और आरंभिक आवृत्ति और तेल फिल्म घटनाओं को बनाने में कठिनाई के साथ दोहराने के लिए उपयुक्त;
8कम पहनने की दर और लंबे सेवा जीवन के साथ।
पहनें प्लेट मानक आकार कांस्य बुशिंग ग्राफाइट कांस्य प्लेट
| सामग्री | CuZn25Al5 | CuSn5Pb5Zn5 | CuAl10Ni5Fe5 | CuSn12 | CuZn32Al5Ni3 |
| घनत्व | 8 | 8.9 | 7.8 | 8.9 | 8 |
| एचबी कठोरता | >210 | > 70 | > 150 | > 95 | >280 |
| तन्य शक्ति N/mm2 | >750 | >200 | >600 | >260 | >540 |
| यिलिड ताकत N/mm2 | > 450 | > 90 | >260 | > 150 | > 450 |
| लम्बाई % | >12 | >15 | >10 | >8 | >0.3 |
| गुणांक रैखिक विस्तार |
1.9x10-5/°C | 1.8x10-5/°C | 1.6x10-5/°C | 1.8x10-5/°C | 1.8x10-5/°C |
| अधिकतम. तापमान. | -40~+300 | -40~+400 | -40~+400 | -40~+400 | -40~+150 |
| अधिकतम भार N/mm2 | 100 | 60 | 50 | 70 | 150 |
| अधिकतम गति (सूखी) m/min | 15 | 10 | 20 | 10 | 15 |
| अधिकतम पीवी N/mm2*m/min (चिकन) |
200 | 60 | 60 | 80 | 200 |
| संपीड़न विकृति 300N/mm2 |
<0.01 मिमी | <0.05 मिमी | <0.04 मिमी | <0.05 मिमी | <0.005 मिमी |
·लंबे समय तक पहनने की सतह प्रदान करता है
·घर्षण का कम गुणांक
·माउंटिंग मॉडल की लचीलापन के बराबर कोई पूर्व-बोरा हुआ छेद नहीं है
घर्षण या टकराव के कारण मुख्य मशीनों को होने वाले नुकसान को रोकने और मशीन के जीवनकाल को बढ़ाने के लिए पहनने की प्लेटों या अस्तरों का उपयोग किया जाता है।
जिन मशीनों या घटकों के लिए पहनने की प्लेट या आवरण की आवश्यकता हो सकती है, उनके उदाहरण हैंः
·क्रशर
·क्रशर
·धुलाई उपकरण
·इस्पात और एल्यूमीनियम संयंत्रों के लिए उपकरण
·पृथ्वी चलाने और कोटिंग के लिए भारी उपकरण
घर्षण प्रतिरोधी स्टील के अन्य अनुप्रयोगों में शामिल हैंः
·ब्लेड लगाएं
हेलीकॉप्टर
·स्क्रैपर
·खनन उपकरण
·चिपर्स
·पंच प्रेस अनुप्रयोग
·पंच प्रेस अनुप्रयोग
·पंखों को लगाओ
·सेगमेंट लगाएं
·कप स्क्रैपर
वेयर प्लेट और वेयर प्रोडक्ट्स निम्नलिखित में उपलब्ध हैंः
Self Lubricating | Ear Strip / Wear Strips | Graphite Impregnated Plugs | Self Lubricating Bronze | U&V Blocks | Aluminum Bronze Wear Plate | Gib Assemblies | L Gibs | V Gibs |Steel with Graphite Plugs | Base Plate | Bronze with Graphite Plugs | Special Wear Plate |Custom Wear Plates | Automotive Wear Plates | Keeper Block Wear Plates | Aerial Cam | Die Mount Cam | Cam Unit | Guide Post | Guide Post Set | Sintered Wear Plate | Die Components | Bushings | Pins | Mold Components | Blank Die | Die Ace |
