| ब्रांड नाम: | bronzelube.com |
| मॉडल संख्या: | सीधे झाड़ी: एम्बेडेड ठोस स्नेहक सामग्री के साथ कांस्य, सीसा मुक्त |
| एमओक्यू: | ऑर्डर करने के लिए बने कांस्य प्रेसिजन वियर प्लेट्स और लुब्रिकेटिंग पार्ट्स |
| कीमत: | US$0.11 - US$21.11 / Pieces,NEGOTIABLE |
| भुगतान की शर्तें: | अग्रिम में टीटी, एल/सी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | तांबे मिश्र धातु के साथ सेल्फ ल्यूब असर तेल मुक्त स्लाइड प्लेट विनिर्माण आयाम सहिष्णुता विधानसभा |

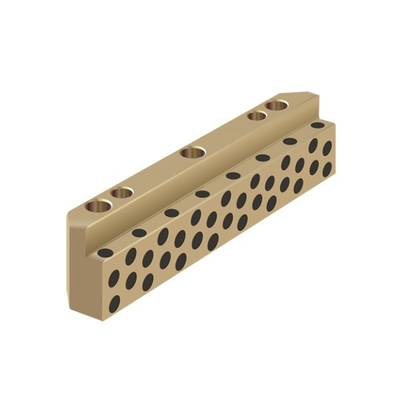

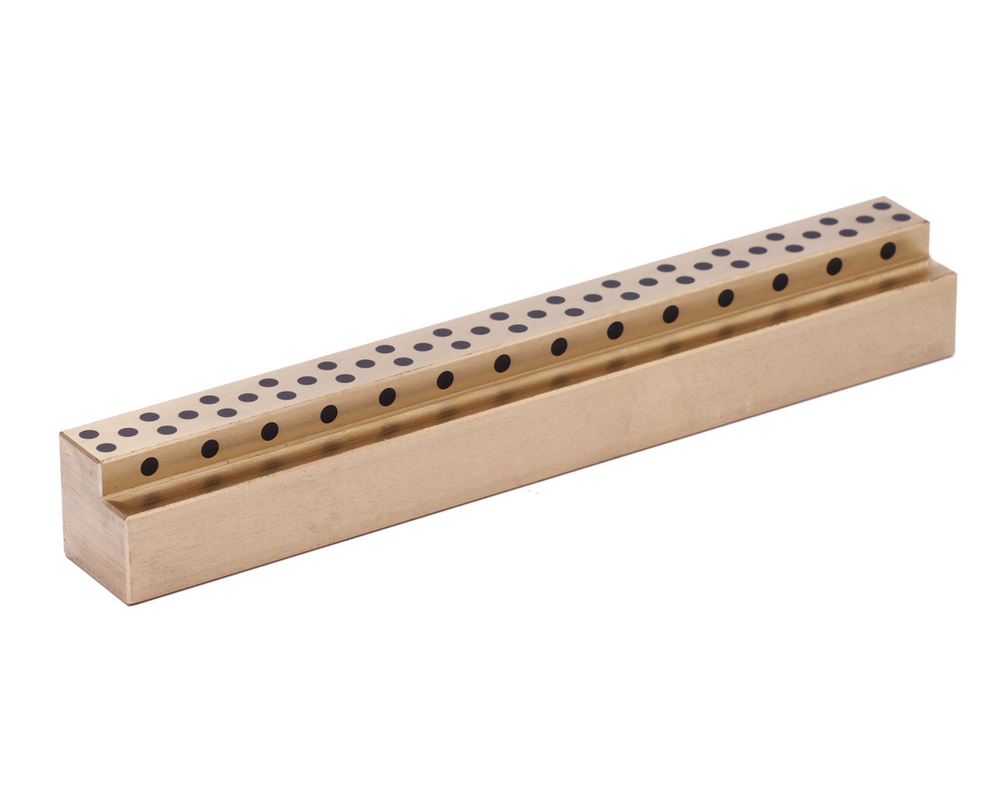

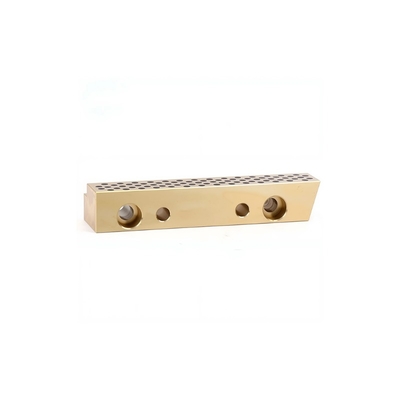

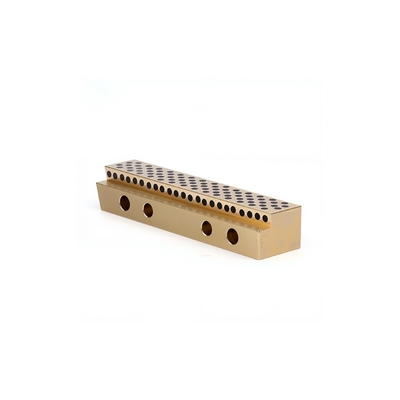

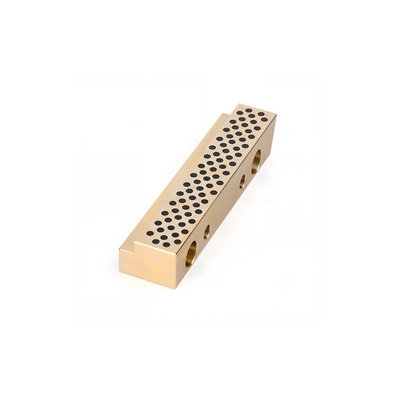

कांस्य मानक एल-आकार की प्लेटें SOVL को विभिन्न प्रकार के औद्योगिक अनुप्रयोगों में तेल मुक्त स्व-चिकन प्रदर्शन प्रदान करने के लिए डिज़ाइन किया गया है।उनके निर्माण में इस्तेमाल की जाने वाली कांस्य सामग्री असाधारण पहनने के प्रतिरोध और स्थायित्व प्रदान करती हैउच्च भार और उच्च घर्षण वाले वातावरण के लिए उपयुक्त है।
इन प्लेटों का एल आकार का डिजाइन विभिन्न मशीनरी और उपकरणों में आसानी से स्थापित और एकीकृत करने की अनुमति देता है।उनकी स्व-चिकन गुणों का मतलब है कि उन्हें अतिरिक्त स्नेहन की आवश्यकता नहीं है, रखरखाव लागत और परिचालन डाउनटाइम को कम करना।
SOVL प्लेटों को सख्त मानकों के अनुसार निर्मित किया जाता है, जो लगातार गुणवत्ता और विश्वसनीयता सुनिश्चित करता है।वे एक चिकनी और कुशल संचालन सतह प्रदान करते हैं जो घर्षण और पहनने को कम करने में मदद करता है.
कुल मिलाकर, ब्रॉन्ज स्टैंडर्ड एल-आकार की प्लेटें औद्योगिक अनुप्रयोगों के लिए एक लागत प्रभावी और लंबे समय तक चलने वाला समाधान हैं जिनके लिए तेल मुक्त स्व-चिकन घटकों की आवश्यकता होती है।
औद्योगिक अनुप्रयोगों के क्षेत्र में, उच्च गुणवत्ता, टिकाऊ और कुशल सामग्री की मांग निरंतर है।एसओवीएल मानक एल-आकार की प्लेटों एक अभिनव समाधान के रूप में उभरा हैविशेष रूप से उन लोगों के लिए जो विश्वसनीय और रखरखाव मुक्त घटकों की तलाश कर रहे हैं।उन्हें विभिन्न औद्योगिक सेटिंग्स में एक गेम चेंजर बना रहा है.
| संरचना और गुण | ||||||||||||||||
| डीजी | डीआईएन | सामग्री नहीं. डिलीवरी फॉर्म1) |
पदनाम | एएसटीएम मानक | आनुपातिक भार | भौतिक गुण (न्यूनतम) | ||||||||||
| मानक | मिश्र धातु नहीं. |
डीआईएन | एएसटीएम | घनत्व | 0.2% तनाव |
खिंचाव शक्ति |
तनाव | इमोडुलस | कठोरता | आवेदन | ||||||
| प्रतीक | ρ | δy | δT | |||||||||||||
| इकाई | % | % | जी/सेमी3 | एमपीए | एमपीए | % | एमपीए | एचबी | ||||||||
| 01 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | C932 00 | क्यु 81 - 85 Sn 6 - 8 Zn 3 - 5 पीबी 5 - 7 अनुमेय अधिकतम भाग Ni 2.0 एसबी 0.3 |
क्यु 81 - 85 Sn 6.3 - 7.5 Zn 2 - 4 पीबी 6 - 8 नि 1 एसबी 0.35 |
8.8 | 120 | 240 | 15 | 106.000 | 65 | मानक सामग्री के लिए अधिकतर आवेदन अन्तर्राष्ट्रीय मानक |
||
| 2.1090.03 | CuSn7ZnPb | बी 271 | C932 00 | 8.8 | 130 | 270 | 13 | 106.000 | 75 | |||||||
| 2.1090.04 | CuSn7ZnPb | बी 505 | C932 00 | 8.8 | 120 | 270 | 16 | 106.000 | 70 | |||||||
| 02 | 1705 | 2.1061.01 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यु 84 - 87 Sn 11 - 13 पीबी 1 - 2 अनुमेय Ni 0.8 - 15 अधिकतम भाग Ni 2.0 एसबी 0.2 पी 0.2 |
क्यु 85 - 88 Sn 10 - 12 पीबी १-१5 |
8.7 | 140 | 260 | 10 | 112.000 | 80 | उच्च के लिए सामग्री भार और/या संक्षारण तनाव आक्रमण अंतर्राष्ट्रीय केवल आंशिक रूप से मानक |
|||
| 2.1061.03 | CuSn12Pb | अभी तक मानकीकृत नहीं | 8.7 | 150 | 280 | 5 | 112.000 | 90 | ||||||||
| 2.1061.04 | CuSn12Pb | बी 505 | C925 00 | 8.7 | 140 | 280 | 7 | 112.000 | 85 | |||||||
| 03 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | C955 00 | C u min. 75 अल 8.5 - 11.0 Ni 4.0 - 65 फे 3.5 - 55 अनुमेय अधिकतम भाग एमएन 3.3 |
कम से कम 78 अल 10-115 Ni 3 - 55 फे 3 - 5 अधिकतम 3 मिनट।5 |
7.6 | 270 | 600 | 12 | 122.000 | 140 | सामग्री के लिए अत्यधिक भार और/या उच्च क्षयकारी वातावरण अन्तर्राष्ट्रीय मानक |
||
| 2.0975.02 | CuAl10Ni | बी 30 | C955 00 | 7.6 | 300 | 600 | 14 | 122.000 | 150 | |||||||
| 2.0975.03 | CuAl10Ni | बी 271 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 2.0975.04 | CuAl10Ni | बी 505 | C955 00 | 7.6 | 300 | 700 | 13 | 122.000 | 160 | |||||||
| 04 | 1709 | 2.0598.01 | CuZn25Al5 | B584 | C863 00 | क्यू 60 - 67 अल 3 - 7 फे 1.5 - 4 एमएन 2.5 - 5 Zn आराम अनुमेय अधिकतम भाग अधिकतम 3 |
क्यू 60 - 66 अल 5 - 7.5 फे 2 - 4 एमएन 2.5 - 5 Zn 22 - 28 अधिकतम 1 |
8.2 | 450 | 750 | 8 | 115.000 | 180 | सामग्री के लिए उच्चतम भार बिना संक्षारक हमला। अन्तर्राष्ट्रीय आंशिक मानक एक बड़ा विस्तार |
||
| 2.0598.02 | CuZn25Al5 | बी 30 | C863 00 | 8.2 | 480 | 750 | 8 | 115.000 | 180 | |||||||
| 2.0598.03 | CuZn25Al5 | बी 271 | C863 00 | 8.2 | 480 | 750 | 5 | 115.000 | 190 | |||||||
| 05 | 1705 | 2.1052.01 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 84 - 88 Sn 11 - 13 पीबी 1 Ni 2.0 एसबी 0.2 पी 0.2 |
क्यु 85 - 88 Sn 10 - 12 पीबी १-१5 Ni 0.8 - 15 |
8.6 | 140 | 260 | 12 | 110.000 | 80 | सामग्री के साथ अच्छा पहनने प्रतिरोध- क्षरण और समुद्री जल प्रतिरोधी अन्तर्राष्ट्रीय आंशिक मानक |
|||
| 2.1052.03 | CuSn12 | अभी तक मानकीकृत नहीं | 8.6 | 150 | 280 | 8 | 110.000 | 90 | ||||||||
| 2.1052.04 | CuSn12 | अभी तक मानकीकृत नहीं | 8.7 | 140 | 280 | 8 | 110.000 | 95 | ||||||||
| 1 ) वितरण प्रपत्र: .01 = रेत काटना .02 = गुरुत्वाकर्षण कास्टिंग .03 = केन्द्रापसारक कास्टिंग .04 = निरंतर कास्टिंग | ||||||||||||||||
SOVL मानक एल-आकार की प्लेटें उच्च श्रेणी के तांबे के मिश्र धातुओं से इंजीनियर हैं, जो अपनी उत्कृष्ट थर्मल और विद्युत चालकता, संक्षारण प्रतिरोध और यांत्रिक शक्ति के लिए जानी जाती हैं।सामग्री के रूप में तांबे के मिश्र धातु का चयन चुनौतीपूर्ण औद्योगिक वातावरण के लिए प्लेटों की उपयुक्तता को बढ़ाता है जहां स्थायित्व और विश्वसनीयता सर्वोपरि है.
इन प्लेटों की एक प्रमुख विशेषता उनके तेल मुक्त डिजाइन है। पारंपरिक घटकों को अक्सर सुचारू संचालन बनाए रखने और पहनने से रोकने के लिए नियमित स्नेहन की आवश्यकता होती है।SOVL प्लेट इस आवश्यकता को समाप्त करने के लिए डिज़ाइन किए गए हैंयह सुविधा उन क्षेत्रों में विशेष रूप से फायदेमंद है जहां स्नेहन उत्पादों को दूषित कर सकता है या प्रबंधन करना मुश्किल है।
SOVL मानक एल-आकार की प्लेटें विशिष्ट आयामों में उपलब्ध हैं, जो विभिन्न औद्योगिक आवश्यकताओं को पूरा करने के लिए अनुकूलित हैं। ग्राहक [घनता डालें] मिमी की मोटाई के साथ प्लेटों का चयन कर सकते हैं,[चौड़ाई सम्मिलित करें] मिमी की चौड़ाई, और [लंबाई डालें] मिमी की लंबाई, जो उनके विशिष्ट अनुप्रयोगों के लिए एक आदर्श फिट सुनिश्चित करती है। अनुकूलन का यह स्तर विभिन्न उपयोगों में अधिक बहुमुखी प्रतिभा और अनुकूलन क्षमता की अनुमति देता है।
इन प्लेटों का एक और अभिनव पहलू स्व-चिकन छेद का समावेश है। इन छेदों को रणनीतिक रूप से प्लेटों के प्रदर्शन और दीर्घायु को बढ़ाने के लिए डिज़ाइन किया गया है।वे अंदर से स्नेहन का एक निरंतर स्रोत प्रदान करते हैं, बाहरी रखरखाव की आवश्यकता को और कम करता है और लंबे समय तक सुचारू संचालन सुनिश्चित करता है।
एसओवीएल मानक एल-आकार की प्लेटें विनिर्माण, ऑटोमोटिव, एयरोस्पेस और निर्माण सहित कई औद्योगिक क्षेत्रों में अनुप्रयोग पाती हैं।उनकी मजबूती और दक्षता उन्हें उच्च तनाव वाले वातावरण के लिए आदर्श बनाती है जहां घटक की विफलता एक विकल्प नहीं है.
इन प्लेटों की स्थायित्व और कम रखरखाव प्रकृति व्यवसायों के लिए महत्वपूर्ण लागत बचत में तब्दील होती है। प्रतिस्थापन की आवृत्ति को कम करके और रखरखाव के कारण डाउनटाइम को कम करके,ये प्लेटें अपने जीवनकाल के दौरान एक लागत प्रभावी समाधान प्रदान करती हैं.
SOVL प्लेटों के तेल मुक्त डिजाइन से न केवल रखरखाव की लागत कम होती है बल्कि पर्यावरण पर पड़ने वाले प्रभाव को भी कम किया जाता है।ये प्लेटें एक स्वच्छ और अधिक टिकाऊ औद्योगिक प्रक्रिया में योगदान देती हैं.
SOVL मानक एल-आकार की प्लेटें औद्योगिक सामग्री में एक महत्वपूर्ण प्रगति का प्रतिनिधित्व करती हैं। उनकी अद्वितीय तांबा मिश्र धातु संरचना, तेल मुक्त डिजाइन, अनुकूलन योग्य आयाम,और स्व-चिकन सुविधाओं उन्हें विभिन्न औद्योगिक अनुप्रयोगों में एक अमूल्य संपत्ति बनाते हैंप्रदर्शन में सुधार करके, रखरखाव की आवश्यकताओं को कम करके और पर्यावरण लाभ प्रदान करके,ये प्लेटें औद्योगिक क्षेत्र में अभिनव इंजीनियरिंग और सतत प्रथाओं के प्रमाण के रूप में उभरी हैं।.
| SOVL 15-205-12 | 15 | 205 | 12 | 5 | 5 | ||
| SOVL 20-205-17 | 20 | 205 | 17 | 7 | 5 | ||
| SOVL 20-320-17 | 20 | 320 | 17 | 7 | 5 | ||
| SOVL 20-605-17 | 20 | 605 | 17 | 7 | 5 | ||
| SOVL 20-205-22 | 20 | 205 | 22 | 7 | 5 | ||
| SOVL 20-320-22 | 20 | 320 | 22 | 7 | 5 | ||
| SOVL 20-605-22 | 20 | 605 | 22 | 7 | 5 | ||
| SOVL 28-205-27 | 28 | 205 | 27 | 10 | 8 | ||
| SOVL 28-320-27 | 28 | 320 | 27 | 10 | 8 | ||
| SOVL 28-605-27 | 28 | 605 | 27 | 10 | 8 | ||
| SOVL 28-205-36 | 28 | 205 | 36 | 10 | 8 | ||
| SOVL 28-320-36 | 28 | 320 | 36 | 10 | 8 | ||
| SOVL 28-605-36 | 28 | 605 | 36 | 10 | 8 | ||
| SOVL 28-205-46 | 28 | 205 | 46 | 10 | 8 | ||
| SOVL 28-320-46 | 28 | 320 | 46 | 10 | 8 | ||
| SOVL 28-605-46 | 28 | 605 | 46 | 10 | 8 | ||
| SOVL 40-205-66 | 40 | 205 | 66 | 22 | 12 | ||
| SOVL 40-320-66 | 40 | 320 | 66 | 22 | 12 | ||
| SOVL 40-605-66 | 40 | 605 | 66 | 22 | 12 | ||
| SOVL 40-205-86 | 40 | 205 | 86 | 26 | 12 | ||
| SOVL 40-320-86 | 40 | 320 | 86 | 26 | 12 | ||
| SOVL 40-605-86 | 40 | 605 | 86 | 26 | 12 | ||
| लेख का नाम | चौड़ाई W | लंबाई L | ऊंचाई H | h | मैं |
|---|
| स्लाइडिंग गति v: | 30 मी/मिनट |
| आधार सामग्री: | विशेष पीतल (SO#50SP2) |
| स्व-चिकित्सीय: | हाँ |
| स्नेहक: | ग्राफाइट |
| सतह दबाव P: | 100 एन/मिमी2 |
| पी*वी-मूल्य: | 200 N/mm2 x m/min |
| ऑपरेटिंग तापमानः | -50°C / +200°C (अधिकतम 300°C) |
| घर्षण गुणांक: | 0,07 |
बिना रखरखाव के लंबे समय तक इस्तेमाल किया जा सकता है।
बहुत उच्च स्थिर और गतिशील भार के लिए डिज़ाइन किया गया।
घर्षण का बहुत कम और चिकनी गुणांक है बिना "चिपकने" के।
धूल, संक्षारण, प्रभाव और किनारे भार प्रतिरोधी।
धातु के सब्सट्रेट का अच्छा सदमे का अवशोषण।
व्यापक तापमान सीमा में उपयोग करने की क्षमता।
ऐसे अनुप्रयोगों के लिए उपयुक्त जहां बार-बार स्टार्ट-अप जैसे कि रिसाइप्रोकेटिंग, रोटेटिंग और ऑसिलेटिंग से तेल की फिल्म बनाना मुश्किल होता है।
इसमें अत्यधिक कम पहनने की दर और लंबी सेवा जीवन होती है।
ग्रेड |
50# |
50S1 |
50S2 |
50S3 |
650S5 |
सामग्री |
CuZn25AI5Mn4Fe3 |
CuSn5Pb5Zn5 |
CuAI10Ni5Fe5 |
CuSn12 |
CuZn25AI5Mn4Fe3 |
घनत्व |
8 |
8.9 |
7.8 |
8.9 |
8 |
कठोरता |
≥210 |
≥ 70 |
≥ 150 |
≥75 |
≥235 |
तन्य शक्ति |
≥750 |
≥ 250 |
≥500 |
≥270 |
≥ 800 |
उपज शक्ति |
≥ 450 |
≥ 90 |
≥260 |
≥ 150 |
≥ 450 |
लम्बाई |
≥12 |
≥13 |
≥10 |
≥5 |
≥8 |
रैखिक विस्तार गुणांक |
1.9×10-5/°C |
1.8×10-5/°C |
1.6×10-5/°C |
1.8×10-5/°C |
1.9×10-5/°C |
मैक्स.टेंप. |
-40~+300°C |
-40~+400°C |
-40~+400°C |
-40~+400°C |
-40~+300°C |
अधिकतम गतिशील भार |
100 |
60 |
50 |
70 |
120 |
अधिकतम.गति (सूखी) |
15 |
10 |
20 |
10 |
15 |
N/mm2*m/s ((चिकन) |
200 |
60 |
60 |
80 |
200 |
संपीड़न विकृति |
< 0.01 मिमी |
< 0.05 मिमी |
< 0.04 मिमी |
< 0.05 मिमी |
< 0.005 मिमी |
उत्पाद संख्या |
रासायनिक रचनाएँ |
||||||||
वीएसबी-50 |
कु |
Zn |
अल |
फे |
एमएन |
हाँ |
नि |
Sn |
पीबी |
60~66 |
22 से 28 |
5.0~8.0 |
2.0~40 |
2.5~5.0 |
<0.1 |
<0.5 |
<0.2 |
<0.2 |
|
आदेश पर बने असर के रूपः विशेष आयामों में मानक रूप, धक्का वाशर, फ्लैंग्स वाले धक्का वाशर, अर्ध-लियर, स्टैम्पिंग या गहरी ड्राइंग द्वारा प्राप्त विशेष आकार,अनुकूलित असर डिजाइन.
