| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | तेल मुक्त प्लेट्स, |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | प्लग ग्रेफाइट बीयरिंग, चीन, निर्माता, आपूर्तिकर्ता, कारखाने, थोक बिक्री, धातु जर्नल बीयरिंग, पीटीएफई |

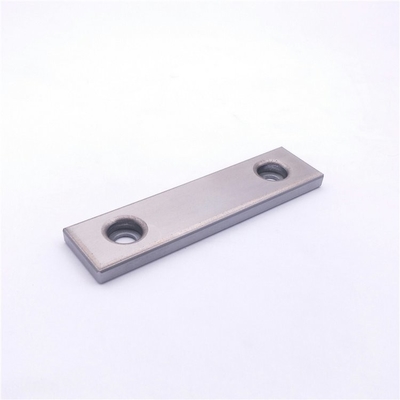

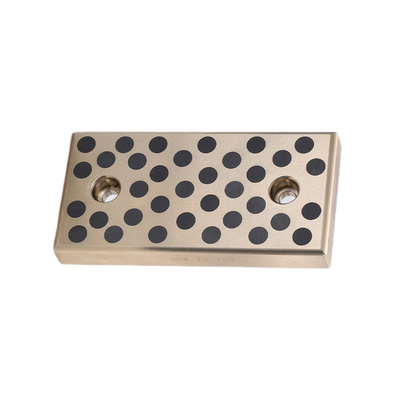

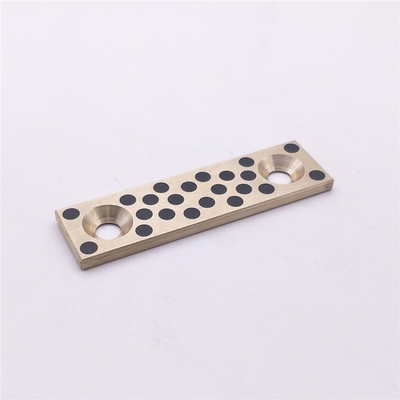

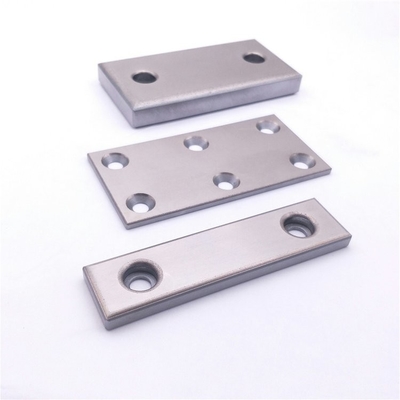

हमारे #2000 पहनने प्लेट का परिचय, विशेष रूप से एक पतली दीवार निर्माण और 5 मिमी की मोटाई के साथ बनाया गया है। यह प्लेट, प्रकार CWT के रूप में वर्गीकृत,पूरी तरह से हमारे ग्राहकों की अनूठी जरूरतों और विनिर्देशों को पूरा करने के लिए अनुकूलित है.
पतली दीवार का डिज़ाइन न केवल प्लेट के कुल वजन को कम करता है बल्कि इसकी संरचनात्मक अखंडता को भी बनाए रखता है, यह सुनिश्चित करता है कि यह भारी भार और घर्षण स्थितियों का सामना कर सके।5 मिमी मोटाई पर्याप्त स्थायित्व प्रदान करता है जबकि हल्के और स्थापित करने के लिए आसान बना हुआ है.
CWT प्रकार के पहनने की प्लेट के रूप में, यह विशेष रूप से उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जिनके लिए उच्च स्तर के पहनने के प्रतिरोध की आवश्यकता होती है।या कोई अन्य औद्योगिक सेटिंग, इस प्लेट को टिकाऊ बनाने के लिए बनाया गया है।
इस पहनने प्लेट की अनुकूलित प्रकृति का मतलब है कि यह किसी भी विशिष्ट आवेदन या मशीनरी फिट करने के लिए अनुकूलित किया जा सकता है।हम एक प्लेट बना सकते हैं जो आपकी आवश्यकताओं को पूरी तरह से पूरा करती है.
संक्षेप में, #2000 पहनने प्लेट के साथ अपनी पतली दीवार डिजाइन, 5 मिमी मोटाई,और प्रकार CWT वर्गीकरण किसी भी औद्योगिक अनुप्रयोग के लिए एक मजबूत और विश्वसनीय समाधान है जो उच्च पहनने के प्रतिरोध की मांग करता हैइसकी अनुकूलित प्रकृति यह सुनिश्चित करती है कि इसे किसी भी ग्राहक या अनुप्रयोग की अनूठी जरूरतों को पूरा करने के लिए अनुकूलित किया जा सके।
#2000 पहनें प्लेट पतली दीवार 5 मिमी प्रकार (सीडब्ल्यूटी) आकार चार्ट
स्वचालन घटक रैखिक गति तेल मुक्त प्लेटें, गाइड रेल तेल मुक्त स्लाइड प्लेटें, किसी भी स्लाइडिंग दिशा में उपयोग करने योग्य आर्थिक बीयरिंग
ब्रॉन्ज बुशिंग 2000S श्रृंखला स्व-चिकन #2000 पहनें प्लेट पतली दीवार 5 मिमी प्रकार (CWT) एक नए विकसित विशेष मिश्र धातु से बने असर हैं,जहां ठोस स्नेहक मुख्य रूप से ग्रेफाइट से बना है और अधिक तेल से अभिषेक किया गया है.
कांस्य बुशिंग #2000 एक मिश्रित बहुपरत #2000 पहनें प्लेट पतली दीवार 5 मिमी प्रकार (CWT) विशेष sintered सामग्री की एक स्लाइडिंग सतह के साथ और एक स्टील-संरचित वापस धातु के साथ असर है।सिंटर की गई परत ठोस स्नेहक के फैलाव सिंटरिंग का उपयोग करती है जो मुख्य रूप से विशेष तांबे के मिश्र धातु और ग्राफाइट का निर्माण करती है.
कांस्य बुशिंग #2000 पहनें प्लेट पतली दीवार 5 मिमी प्रकार (CWT) > धातु असर
विशेषताएं
ठोस स्नेहक के फैलाव संक्षेपण से #2000 वेयर प्लेट पतली दीवार 5 मिमी प्रकार (सीडब्ल्यूटी) असर को आंदोलन की मनमाना दिशाओं में सफलतापूर्वक उपयोग किया जा सकता है और बहुत मिनट की गति के लिए खड़ा हो सकता है।
इसमें तेल लगाने की आवश्यकता नहीं है।
यह उत्कृष्ट भार और पहनने के प्रतिरोध या गति परिवर्तन प्रदान करता है।
नमूना और अतिरिक्त प्रसंस्करण के लिए प्लेट सामग्री उपलब्ध है।
विसारित ठोस स्नेहक के साथ तेल से सूंघी हुई स्लाइड प्लेट
| नहीं। | डीआईएन | सामग्री नं. | पदनाम | एएसटीएम मानक | अनुपातिक | घनत्व (g/cm3) | 0.2% तनाव (एमपीए) | तन्य शक्ति (एमपीए) | तनाव (%) | ई-मॉड्यूलस (एमपीए) | कठोरता (HB) | आवेदन |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | क्यू 81 - 85, एस एन 6 - 8, ज़ेन 3 - 5, पीबी 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ऑटोमोटिव, एयरोस्पेस और समुद्री इंजीनियरिंग में व्यापक रूप से उपयोग किया जाता है, जिसमें अच्छी ताकत और संक्षारण प्रतिरोध की आवश्यकता होती है। बहुमुखी प्रतिभा और प्रदर्शन के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त है। |
| 2.1090.03 | CuSn7ZnPb | बी 271 | क्यू 81-85, एस एन 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | बी 505 | क्यू 81-85, एस एन 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यू 84-87, Sn 11-13, पीबी 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | आम तौर पर विनिर्माण बीयरिंग, बुशिंग और घटकों में उपयोग किया जाता है, जिन्हें उच्च भार क्षमता और पहनने के प्रतिरोध की आवश्यकता होती है, विशेष रूप से समुद्री और औद्योगिक अनुप्रयोगों में। |
| 2.1061.03 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | बी 505 | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | उच्च शक्ति और स्थायित्व की आवश्यकता वाले बीयरिंगों और घटकों के निर्माण के लिए समुद्री, एयरोस्पेस और भारी मशीनरी में उपयोग किया जाता है। अत्यधिक भार और उच्च संक्षारक वातावरण के लिए जाना जाता है। |
| 2.0975.02 | CuAl10Ni | बी 30 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | बी 271 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | बी 505 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | क्यू 60 - 67, अल 3 - 7, फे 1.5 - 4, एम एन 2.5 - 5, Zn बाकी | 8.2 | 450 | 750 | 8 | 115,000 | 180 | भारी शुल्क बीयरिंग, हाइड्रोलिक घटकों और समुद्री हार्डवेयर में प्रयोग किया जाता है। उच्च भार और संक्षारक हमले के प्रतिरोध के लिए डिज़ाइन किया गया। |
| 2.0598.02 | CuZn25Al5 | बी 30 | क्यू 60-66, अल 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | बी 271 | क्यू 60-66, अल 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 84-88, एस एन 11-13, पीबी 1, नी 2.0, एसबी 0.2, पी 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | आमतौर पर असर, गियर और घटकों के निर्माण में उपयोग किया जाता है जिनके लिए उच्च पहनने के प्रतिरोध की आवश्यकता होती है। विशेष रूप से समुद्री जल वातावरण में अच्छी मशीनीकरण और संक्षारण प्रतिरोध के लिए जाना जाता है।सूचीबद्ध सामग्री के सभी अधिकार https द्वारा आरक्षित हैं।://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| नोटः डिलीवरी फॉर्म के कोडः .01 = रेत काटना, .02 = गुरुत्वाकर्षण कास्टिंग, .03 = केन्द्रापसारक कास्टिंग, .04 = निरंतर कास्टिंग | ||||||||||||
#2000 पहनें प्लेट पतली दीवार 5 मिमी प्रकार (सीडब्ल्यूटी) आकार चार्ट
| भाग संख्या | चौड़ाई W (मिमी) | लंबाई L (मिमी) |
| CWT-100100 | 100 | 100 |
| CWT-100125 | 100 | 125 |
| CWT-100150 | 100 | 150 |
| CWT-22100 | 22 | 100 |
| CWT-22150 | 22 | 150 |
| CWT-2250 | 22 | 50 |
| CWT-2275 | 22 | 75 |
| CWT-28100 | 28 | 100 |
| CWT-28150 | 28 | 150 |
| CWT-2850 | 28 | 50 |
| CWT-2875 | 28 | 75 |
| CWT-38100 | 38 | 100 |
| CWT-38150 | 38 | 150 |
| CWT-3850 | 38 | 50 |
| CWT-3875 | 38 | 75 |
| CWT-48100 | 48 | 100 |
| CWT-48150 | 48 | 150 |
| CWT-4875 | 48 | 75 |
| CWT-75100 | 75 | 100 |
| CWT-75125 | 75 | 125 |
| CWT-75150 | 75 | 150 |
| CWT-7575 | 75 | 75 |
| पहनने की प्लेटों के प्रकार | ||||
| सामग्री | मोटाई | कोड नं. | फ्यूचर्स | |
| बेसिक धातु | तेल रहित प्रकार | |||
| FC250 | ग्राफाइट |
20 | एसईएसएफ | कम भार और मध्यम गति पर उत्कृष्ट स्लाइडिंग प्रदर्शन। |
| 20 | SESFT | |||
| SS400 | तांबा पाउडर सिंटर | 20 | SOX | कम गति पर उत्कृष्ट स्लाइडिंग प्रदर्शन मध्यम भार और मध्यम गति। तांबे आधारित पाउडर और ग्राफाइट का उपयोग करके सिंटर की गई परत के साथ, दौरे की घटना बहुत सीमित है। |
| 20 | SOXT | |||
| S45C | 10 | TWX | ||
| 10 | TWXT | |||
| तांबा मिश्र धातु | ग्राफाइट | 20 | एसईएसडब्ल्यू | भार प्रतिरोध और पहनने में उत्कृष्टउच्च भार और कम गति पर उत्कृष्ट स्लाइडिंग प्रदर्शन। प्रतिरोध। प्रतिवर्ती और लगातार स्टार्ट और स्टॉप में अच्छा प्रदर्शन दिखाया गया है। |
| 20 | एसईएसडब्ल्यूटी | |||
| 10 | टीडब्ल्यूपी | |||
| 10 | टीडब्लूपीटी | |||
| 5 | यूडब्ल्यूपी | |||
| स्टील (S45C) | ग्राफाइट | 20 | एफआरपी | चूंकि सतह की कठोरता एचआरसी40 या उससे अधिक है, इसलिए यह पहनने के प्रतिरोध में उत्कृष्ट है। |
| स्टील (SKS3) | 20 | टीएसपी | चूंकि सतह की कठोरता एचआरसी58 या उससे अधिक है, इसलिए यह अत्यधिक उत्कृष्ट है | |
| सेवा दायरा | |
|---|---|
| स्नेहन की स्थिति | सूखी |
| परिचालन तापमान सीमा (°F) |
-40 से +248 |
| अधिकतम अनुमत संपर्क दबावः P (एन/एमएम2) |
29 |
| अनुमत अधिकतम वेगः V (m/s) |
1.00 |
| अधिकतम अनुमत पीवी मूल्य (N/mm2・m/s) |
1.63 |
■ स्नेहन की आवश्यकता के बिना रखरखाव योग्य। तेल लगाने पर बेहतर प्रदर्शन प्रदर्शित करता है।
■ वितरित ठोस स्नेहक किसी भी दिशा में आंदोलन की अनुमति देता है।
■ कम घर्षण गुणांक और काफी बेहतर पहनने के प्रतिरोध की विशेषता है।
■ कॉपर मिश्र धातु के आधार वाले 5 मिमी टाइप (सीडब्ल्यूटी) लेयरिंग की तुलना में कम कीमतें।
Oilles 2000 bushing sleeve is a Sintered Multi-Layer #2000 Wear Plate Thin Wall 5 mm Type (CWT) Bearings bushing sleeve made of a special sintered material which forms the sliding surface and the steel material forms the support.
सिंटर की गई परतें एक विशेष तांबा-निकल मिश्र धातु से बनी होती हैं जिसमें एक समान रूप से फैला हुआ स्नेहक ठोस होता है, जिसका मुख्य घटक ग्रेफाइट होता है।ठोस स्नेहक Sintered बहु परत # 2000 पहनें प्लेट पतली दीवार 5 मिमी प्रकार (सीडब्ल्यूटी) असर बुशिंग आस्तीन सतह पर जारी किया जाएगा जब पहनने होता हैयह ऑपरेशन के दौरान एक कम घर्षण गुणांक सुनिश्चित करता है।
इसके अतिरिक्त इन सिंटर की गई परतों को तेल से सना जाता है। कवर किए गए अनुप्रयोगों में ऑटोमोटिव उपकरण, औद्योगिक रोबोट,प्लास्टिक इंजेक्शन मोल्डिंग मशीनों और लिंक के लिए पहनने की प्लेटें सिंटर किए गए मल्टी-लेयर # 2000 पहनने की प्लेट पतली दीवार 5 मिमी प्रकार (सीडब्ल्यूटी) बीयरिंग बुशिंग आस्तीन, निर्माण मशीनरी आदि
· फैला हुआ ठोस स्नेहक किसी भी दिशा में गति की अनुमति देता है और मिनटों की गति के लिए बेहतर प्रदर्शन प्रदान करता है।
· बिना स्नेहन की आवश्यकता के सेवा योग्य।
· उत्कृष्ट भार प्रतिरोध, गति विशेषताओं और पहनने के प्रतिरोध की विशेषताएं।
· स्टैंडर्ड ओइल्स 2000 बुशिंग आस्तीन उत्पाद और अतिरिक्त मशीनिंग के लिए प्लेट विभिन्न आकारों में उपलब्ध हैं।
| स्नेहन की स्थिति | सूखी | आवधिक स्नेहन |
|---|---|---|
| परिचालन तापमान सीमा (°C) |
-40+120 | -40+120 |
| अधिकतम अनुमत संपर्क दबावः P (एन/एमएम2) |
24.5 | 49 |
| अनुमत अधिकतम वेगः V (m/s) |
0.50 | 1.00 |
| अधिकतम अनुमत पीवी मूल्य (N/mm2・m/s) |
1.63 | 2.45 |
कोष्ठक में दिए गए मान स्थिर दबाव हैं।सिंटर किए गए बहु-स्तर वाले बीयरिंग, जो कि दबाव हैंसिंटर किए गए बहु-स्तर वाले असरगतिहीन या बहुत कम गतिशील अनुप्रयोगों में (~ 0.0017 m / s) ।
| घनत्व |
