| ब्रांड नाम: | https://www.viiplus.com/ |
| मॉडल संख्या: | गाइड झाड़ियों और जोर वाशर |
| एमओक्यू: | 500 पीसी |
| कीमत: | factory price |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | छोटा MOQ |

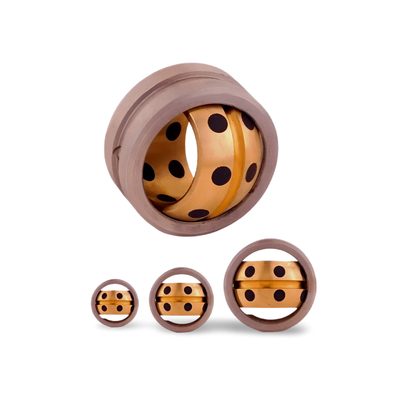

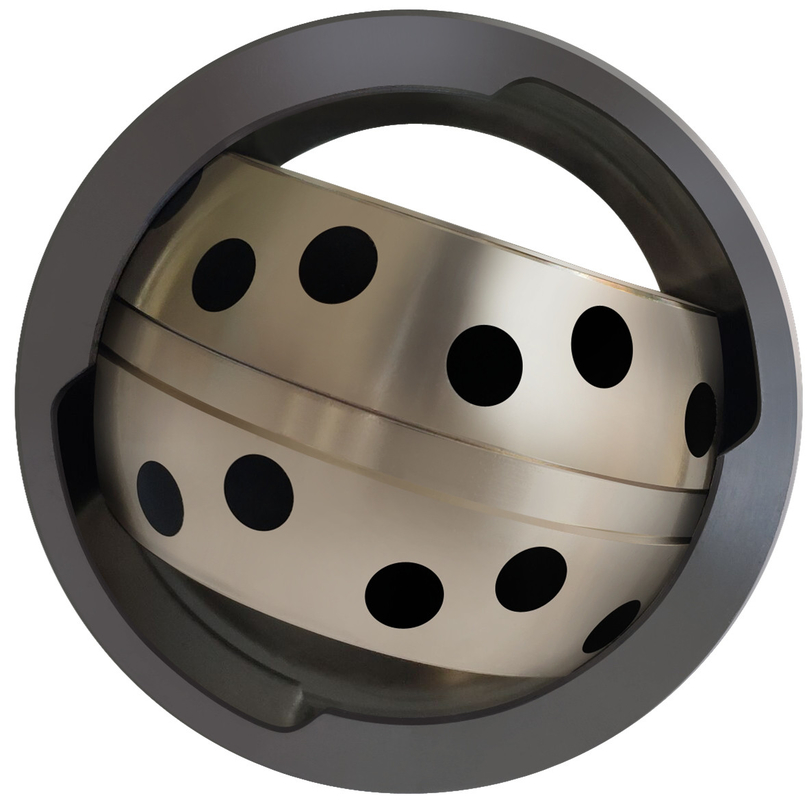

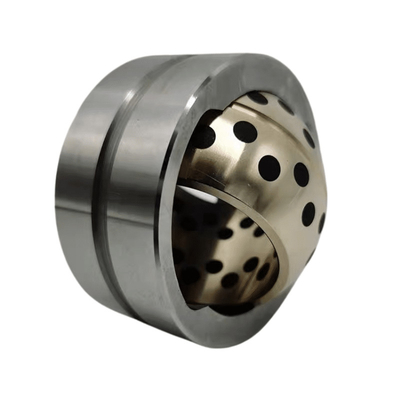

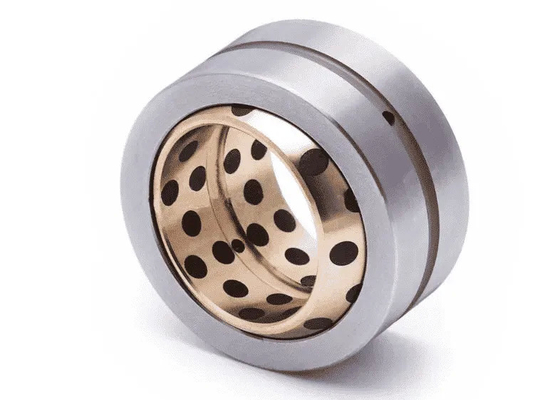

ऑसिलेटिंग लेयरिंग के साथ प्रदर्शन में सुधारगोलाकार सादा असरSOBS
"उच्च-प्रदर्शन प्लग्ड ग्राफाइट ऑसिलेटिंग गोलाकार सादा बीयरिंग SOBS" एक तकनीकी शब्द है जो एक विशिष्ट प्रकार के बीयरिंग को संदर्भित करता है। आइए इसके घटकों को समझने के लिए शब्द को तोड़ देंः
उच्च-प्रदर्शन: यह दर्शाता है कि असर असाधारण स्थायित्व, सटीकता और/या भार सहन क्षमता के साथ काम करने के लिए डिज़ाइन किया गया है।
प्लग्ड ग्राफाइट: ग्राफाइट एक ऐसी सामग्री है जिसका उपयोग अक्सर अपने स्वयं के स्नेहन गुणों और पहनने के प्रतिरोध के कारण असर में किया जाता है।"प्लग" संभवतः एक विशिष्ट विनिर्माण प्रक्रिया या संरचना को संदर्भित करता है जहां ग्रेफाइट को असर के प्रदर्शन को बढ़ाने के लिए एक विशेष तरीके से डाला या लागू किया जाता है.
अस्थिर: यह असर के आंदोलन पैटर्न को संदर्भित करता है। दोलन वाले असर को कोणीय गति या दोलन आंदोलनों को संभालने के लिए डिज़ाइन किया गया है, जो अक्सर धुरी बिंदुओं या घूर्णन जोड़ों में देखा जाता है।
गोलाकार सादा असर: एक गोलाकार सादा असर एक प्रकार का असर है जो घूर्णन और झुकाव दोनों आंदोलनों की अनुमति देता है। असर सतह का गोलाकार आकार बहु-दिशात्मक आंदोलन और लचीलापन की अनुमति देता है।
SOBS: यह इस प्रकार के असर के लिए एक संक्षिप्त नाम या एक विशिष्ट पदनाम प्रतीत होता है। यह एक व्यापार नाम, मॉडल नंबर या उद्योग में उपयोग किया जाने वाला एक मानक संक्षिप्त नाम हो सकता है।
संक्षेप में, एक उच्च-प्रदर्शन प्लग्ड ग्राफाइट ऑसिलेटिंग गोलाकार सादा बीयरिंग SOBS एक बीयरिंग है जो उच्च-प्रदर्शन अनुप्रयोगों के लिए डिज़ाइन किया गया है,चिपकाने और पहनने के प्रतिरोध के लिए ग्राफाइट शामिल है, अस्थिर आंदोलनों को संभालता है, बहु-दिशात्मक लचीलापन की अनुमति देता है, और SOBS का एक विशिष्ट पदनाम या व्यापारिक नाम हो सकता है।
मैकेनिकल इंजीनियरिंग के क्षेत्र में, अस्थिर असर कई अनुप्रयोगों में सुचारू संचालन और इष्टतम प्रदर्शन सुनिश्चित करने में एक अपरिहार्य भूमिका निभाते हैं। इनमें से गोलाकार समतल बीयरिंग अपनी बहुमुखी प्रतिभा और मशीनरी के भीतर घूर्णन और दोलन आंदोलनों को समायोजित करने में दक्षता के लिए बाहर खड़े हैं।असर अपने कोर में एक गोलाकार सादा डिजाइन है, जो इसे न्यूनतम घर्षण और पहनने के साथ घूर्णन और झुकाव आंदोलनों को समायोजित करने की अनुमति देता है।ये ग्राफाइट प्लग ठोस स्नेहक के रूप में कार्य करते हैं, लेयरिंग को स्व-चिकन गुण प्रदान करता है।
गोलाकार समतल बीयरिंगों को उनके गोलाकार आंतरिक और बाहरी छल्ले की विशेषता है, जो एक स्लाइडिंग संपर्क सतह को घर देते हैं। यह डिजाइन उन्हें गलत संरेखण, शाफ्ट विचलन,और कोण आंदोलन की विभिन्न डिग्रीये असर आमतौर पर उच्च गुणवत्ता वाले असर स्टील से बने आंतरिक और बाहरी छल्ले के साथ बनाए जाते हैं।स्लाइडिंग संपर्क सतह में विभिन्न सामग्री हो सकती है जैसे स्टील-ऑन-स्टील, स्टील-ब्रोन्ज, या स्टील-कॉम्पोजिट.
गोलाकार समतल बीयरिंगों की बहुमुखी प्रतिभा और मजबूती उन्हें उद्योगों और अनुप्रयोगों की एक विस्तृत श्रृंखला में अपरिहार्य बनाती है।भारी मशीनरी और निर्माण उपकरण से लेकर एयरोस्पेस और ऑटोमोबाइल सिस्टम तक, इन बीयरिंगों का उपयोग विभिन्न वातावरणों में किया जाता है जहां विश्वसनीय प्रदर्शन और स्थायित्व सर्वोपरि हैं।
एयरोस्पेस में, गोलाकार समतल बीयरिंग विमान लैंडिंग गियर सिस्टम, नियंत्रण सतहों और इंजन घटकों में महत्वपूर्ण भूमिका निभाते हैं।उच्च भार और कठोर परिचालन स्थितियों का सामना करने की उनकी क्षमता उन्हें सुरक्षित और कुशल उड़ान संचालन सुनिश्चित करने के लिए आदर्श बनाती है.
ऑटोमोटिव उद्योग के भीतर, गोलाकार समतल बीयरिंग आमतौर पर स्टीयरिंग सिस्टम, सस्पेंशन घटकों और ड्राइवट्रेन इकट्ठा करने में उपयोग किए जाते हैं।उनकी असंगति को समायोजित करने और झटके और कंपन को अवशोषित करने की क्षमता वाहन के प्रदर्शन को बढ़ाती है, आराम और सुरक्षा।
औद्योगिक मशीनरी अनुप्रयोगों में, गोलाकार सादे बीयरिंग का व्यापक उपयोग कन्वेयर सिस्टम, हाइड्रोलिक सिलेंडर और जोड़ों में किया जाता है।उनकी मजबूत संरचना और उच्च भार वहन क्षमता विभिन्न विनिर्माण प्रक्रियाओं के सुचारू और विश्वसनीय संचालन में योगदान देती है.
| गुण: | SOBS |
|
आधार सामग्री:
|
विशेष पीतल (SO#50SP2)
|
| रचनाः | CuZn25A16Fe3Mn3 बेस |
|
स्व-चिकित्सीय:
|
हाँ
|
| स्नेहक: | ग्राफाइट |
|
सतह दबाव P:
|
100 एन/मिमी2
|
| स्लाइडिंग गति v: | 30 मी/मिनट |
|
पी*वी-मूल्य:
|
200 N/mm2 x m/min
|
| ऑपरेटिंग तापमानः | -50°C / +200°C (अधिकतम 300°C) |
|
घर्षण गुणांक:
|
0,07
|
अन्य प्रकार के बीयरिंगों की तुलना में, गोलाकार समतल बीयरिंग कई अलग-अलग फायदे प्रदान करते हैं जो विभिन्न उद्योगों में उनके व्यापक स्वीकृति और लोकप्रियता में योगदान करते हैं।
गोलाकार समतल बीयरिंगों को भारी रेडियल और अक्षीय भारों का सामना करने के लिए डिज़ाइन किया गया है, जिससे वे उन अनुप्रयोगों के लिए उपयुक्त हैं जहां उच्च भार सहन करने की क्षमता आवश्यक है।उनका मजबूत निर्माण और कुशल भार वितरण कठिन परिस्थितियों में विश्वसनीय प्रदर्शन सुनिश्चित करता है.
स्व-चिकित्सा गुण
कई गोलाकार समतल बीयरिंग स्व-चिकन सुविधाओं से लैस होते हैं, जैसे कि अस्तर या वसा से भरे गुहाएं, बाहरी स्नेहन की आवश्यकता को समाप्त करती हैं।यह रखरखाव की आवश्यकताओं को कम करता है और असर सेवा जीवन को बढ़ाता है, जिसके परिणामस्वरूप लागत बचत और परिचालन दक्षता होती है।
गलत संरेखण का समायोजन
पारंपरिक बीयरिंगों के विपरीत, जिन्हें इष्टतम प्रदर्शन के लिए सटीक संरेखण की आवश्यकता होती है, गोलाकार समतल बीयरिंग शाफ्ट के गलत संरेखण और कोणीय आंदोलन को समायोजित कर सकती हैं।यह लचीलापन घटकों पर तनाव को कम करता है और मशीनरी के जीवनकाल को बढ़ाता हैविशेष रूप से गतिशील परिचालन वातावरण में।
चयन और स्थापना के लिए मुख्य विचार
यद्यपि गोलाकार समतल बीयरिंग कई फायदे प्रदान करती है, लेकिन इष्टतम प्रदर्शन और दीर्घायु सुनिश्चित करने के लिए उचित चयन और स्थापना महत्वपूर्ण है।
भार आवश्यकताएँ
गोलाकार समतल असर का चयन करने से पहले, रेडियल और अक्षीय भारों के साथ-साथ गतिशील और स्थैतिक बलों सहित प्रत्याशित भार स्थितियों का आकलन करना आवश्यक है।उपयुक्त भार क्षमता वाले असर का चयन विश्वसनीय संचालन सुनिश्चित करता है और समय से पहले विफलता को रोकता है.
पर्यावरणीय परिस्थितियाँ
गोलाकार समतल बीयरिंगों का चयन करते समय परिचालन वातावरण पर विचार करें, अत्यधिक तापमान, आर्द्रता, संदूषण,और रसायनों या संक्षारक पदार्थों के संपर्क मेंउपयुक्त सीलिंग और सतह उपचार वाले बीयरिंगों का चयन प्रतिकूल परिस्थितियों के प्रभावों को कम करने और सेवा जीवन को बढ़ाने में मदद करता है।
गोलाकार समतल बीयरिंग, अन्य दोलन बीयरिंगों के बीच, विभिन्न यांत्रिक प्रणालियों में आवश्यक तत्व हैं, जो बेजोड़ बहुमुखी प्रतिभा, विश्वसनीयता और प्रदर्शन प्रदान करते हैं।वाहन, औद्योगिक मशीनरी, और अधिक, ये असर सुचारू संचालन और चरम कार्यक्षमता बनाए रखने के लिए महत्वपूर्ण हैं।इंजीनियर और तकनीशियन डिजाइन सिद्धांतों को समझकर अपनी प्रणालियों के प्रदर्शन और दक्षता में सुधार कर सकते हैं, अनुप्रयोगों, लाभों और गोलाकार समतल बीयरिंगों से संबंधित महत्वपूर्ण कारकों।
यदि आप अधिक जानकारी पढ़ना चाहते हैं,आदेश में आपका स्वागत हैःVIIPLUS
हम मॉडल संख्या प्रदान करते हैंः मानक संख्या JDBS-015, JDBS-020, JDBS-025, JDBS-030, JDBS-035, JDBS-040, JDBS-045, JDBS-050, JDBS-060, JDBS-070, JDBS-080, JDBS-090, JDBS-100, JDBS-110, JDBS-120, JDBS-130, JDBS-140,जेडीबीएस-150,JDBS-160,JDBS-180,JDBS-200,JDBS-220,JDBS-240,JDBS-260,JDBS-280,JDBS-300
| लेख का नाम | आंतरिक व्यास d | बाहरी व्यास D | चौड़ाई W | कोण a | S-øD1 | l1 | l2 | अनुमत रेडियल लोड Rd (kN) | अनुमत अक्षीय भार Td (kN) | Rd x V अनुमत (kN x m/min) | प्रकार | सीएडी डाउनलोड | जांच |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| एसओबीएस 015 | 15 | 26 | 12 | 8° | 22 | 9 | 4 | 6,5 | 0,5 | 6,5 | ए | ||
| एसओबीएस 020 | 20 | 32 | 16 | 4° | 28 | 14 | 4 | 12,6 | 1,4 | 12,6 | ए | ||
| एसओबीएस 025 | 25 | 42 | 21 | 5° | 36 | 18 | 4 | 21,8 | 2,5 | 21,8 | ए | ||
| एसओबीएस 030 | 30 | 50 | 27 | 6° | 44 | 23 | 4 | 32 | 3,5 | 32 | ए | ||
| एसओबीएस 035 | 35 | 55 | 30 | 5° | 49 | 26 | 4 | 43,7 | 4,8 | 43,7 | ए | ||
| एसओबीएस 040 | 40 | 62 | 33 | 6° | 55 | 28 | 4 | 54,7 | 5,7 | 54,7 | ए | ||
| एसओबीएस 045 | 45 | 72 | 36 | 5° | 62 | 31 | 4 | 69,7 | 7,2 | 69,7 | ए | ||
| एसओबीएस 050 | 50 | 80 | 42 | 5° | 70 | 36 | 4 | 92,4 | 10 | 92,4 | ए | ||
| एसओबीएस 055 | 55 | 90 | 47 | 5° | 80 | 40 | 4 | 117 | 13 | 117 | ए | ||
| एसओबीएस 060 | 60 | 100 | 53 | 6° | 90 | 45 | 4 | 143 | 16 | 143 | ए | ||
| एसओबीएस 065 | 65 | 105 | 55 | 5° | 94 | 47 | 4 | 162 | 18 | 162 | ए | ||
| SOBS 070 | 70 | 110 | 58 | 5° | 99 | 50 | 4 | 181 | 20 | 181 | ए | ||
| SOBS 075 | 75 | 120 | 64 | 5° | 105 | 55 | 4 | 217 | 25 | 217 | ए | ||
| एसओबीएस 080 | 80 | 130 | 70 | 6° | 115 | 60 | 4 | 254 | 30 | 254 | ए | ||
| एसओबीएस 085 | 85 | 135 | 74 | 6° | 120 | 63 | 4 | 283 | 33 | 283 | ए | ||
| एसओबीएस 090 | 90 | 140 | 76 | 6° | 125 | 65 | 4 | 313 | 36 | 313 | ए | ||
| एसओबीएस 095 | 95 | 150 | 82 | 6° | 135 | 70 | 4 | 428 | 50 | 428 | ए | ||
| एसओबीएस 100 | 100 | 160 | 88 | 6° | 145 | 75 | 6 | 544 | 64 | 544 | बी | ||
| एसओबीएस 110 | 110 | 170 | 93 | 5° | 155 | 80 | 6 | 642 | 73 | 642 | बी | ||
| एसओबीएस 115 | 115 | 180 | 98 | 5° | 165 | 85 | 6 | 719 | 83 | 719 | बी | ||
| एसओबीएस 120 | 120 | 190 | 105 | 6° | 170 | 90 | 6 | 797 | 94 | 797 | बी | ||
| एसओबीएस 130 | 130 | 200 | 110 | 5° | 180 | 95 | 6 | 880 | 105 | 880 | बी | ||
| एसओबीएस 140 | 140 | 210 | 90 | 7° | 180 | 70 | 6 | 668 | 56 | 668 | बी | ||
| एसओबीएस 150 | 150 | 220 | 120 | 5° | 200 | 105 | 6 | 1135 | 129 | 1135 | बी | ||
| एसओबीएस 160 | 160 | 230 | 105 | 8° | 200 | 80 | 6 | 891 | 73 | 891 | बी | ||
| एसओबीएस 180 | 180 | 260 | 105 | 6° | 225 | 80 | 6 | 1002 | 74 | 1002 | बी | ||
| एसओबीएस 200 | 200 | 290 | 130 | 7° | 250 | 100 | 6 | 1434 | 117 | 1434 | बी | ||
| एसओबीएस 220 | 220 | 320 | 135 | 8° | 275 | 100 | 9 | 1577 | 118 | 1577 | बी | ||
| एसओबीएस 240 | 240 | 340 | 140 | 8° | 300 | 100 | 9 | 1720 | 118 | 1720 | बी |
