| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | ग्रेफाइट प्लग पीतल की झाड़ी |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | ग्रेफाइट प्लग पीतल बुश बुशिंग ऑनलाइन • स्लाइडिंग बियरिंग्स निर्माता • स्व-चिकनाई झाड़ी आपूर्तिकर्ता |

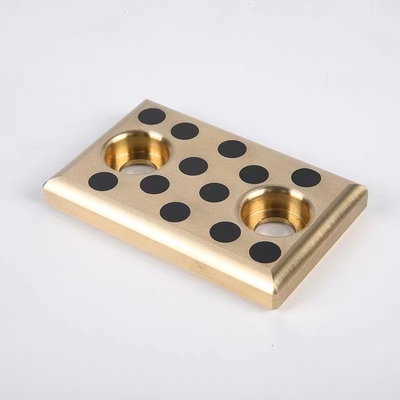

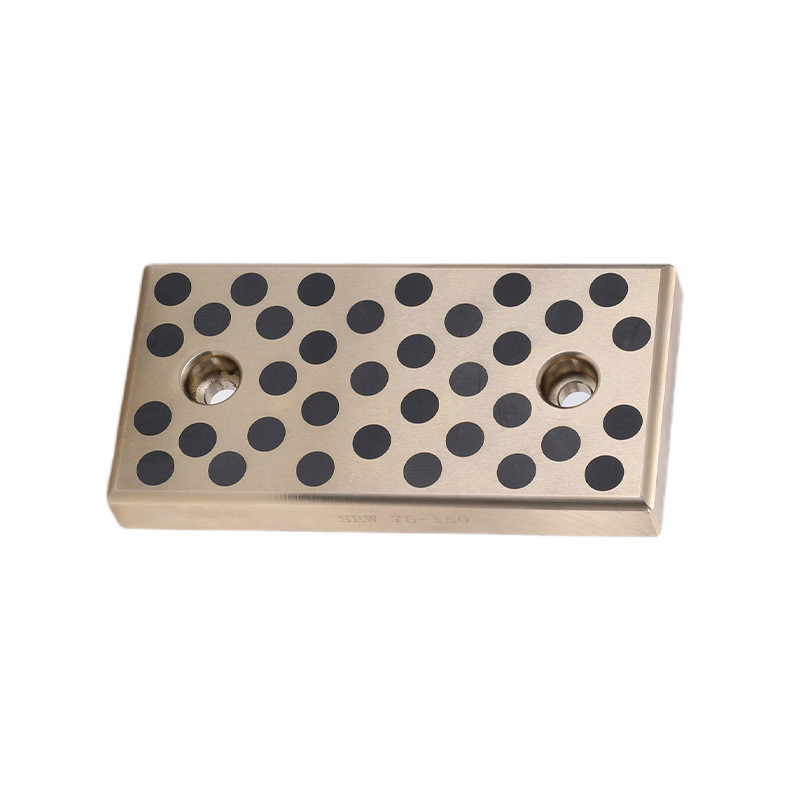

ग्रेफाइट प्लग्ड ब्रॉन्ज से बनी मीट्रिक ऑयलेस वियर प्लेट उन अनुप्रयोगों के लिए एक अत्यधिक कुशल और लंबे समय तक चलने वाला समाधान है जिनके लिए एक टिकाऊ और रखरखाव-मुक्त बेयरिंग सतह की आवश्यकता होती है। कांस्य और ग्रेफाइट का संयोजन उत्कृष्ट घिसाव प्रतिरोध और स्व-चिकनाई गुण प्रदान करता है, जो नियमित स्नेहन की आवश्यकता के बिना सुचारू संचालन सुनिश्चित करता है।
वियर प्लेट का मीट्रिक आकार विभिन्न औद्योगिक मशीनरी और उपकरणों में आसान एकीकरण की अनुमति देता है, जो मानक मीट्रिक घटकों के साथ संगतता और विनिमेयता सुनिश्चित करता है। ग्रेफाइट प्लग्ड डिज़ाइन घर्षण को कम करते हुए और उच्च भार और गति पर भी घिसाव को कम करते हुए, स्नेहन गुणों को और बढ़ाता है।
ग्रेफाइट प्लग्ड ब्रॉन्ज अपने संक्षारण प्रतिरोध और अत्यधिक तापमान का सामना करने की क्षमता के लिए जाना जाता है, जो इसे कठोर वातावरण में उपयोग के लिए उपयुक्त बनाता है। वियर प्लेट की स्थायित्व और विश्वसनीयता विस्तारित परिचालन जीवन सुनिश्चित करती है, जिससे डाउनटाइम और रखरखाव लागत कम होती है।
कुल मिलाकर, ग्रेफाइट प्लग्ड ब्रॉन्ज से बनी मीट्रिक ऑयलेस वियर प्लेट औद्योगिक अनुप्रयोगों के लिए एक आदर्श विकल्प है जो कम रखरखाव वाले बेयरिंग समाधान में उच्च प्रदर्शन और स्थायित्व की मांग करते हैं।
| आकार | आईडी | ओडी | डब्ल्यू |
| जेएसपी 18*75*10 | 18 | 75 | 10 |
| जेएसपी 18*100*10 | 18 | 100 | 10 |
| जेएसपी 18*125*10 | 18 | 125 | 10 |
| जेएसपी 18*150*10 | 18 | 150 | 10 |
| जेएसपी 28*75*10 | 28 | 75 | 10 |
| जेएसपी 28*100*10 | 28 | 100 | 10 |
| जेएसपी 28*125*10 | 28 | 125 | 10 |
| जेएसपी 28*150*10 | 28 | 150 | 10 |
| जेएसपी 35*100*10 | 35 | 100 | 10 |
| जेएसपी 35*150*10 | 35 | 150 | 10 |
| जेएसपी 35*200*10 | 35 | 200 | 10 |
| जेएसपी 35*250*10 | 35 | 250 | 10 |
| जेएसपी 35*300*10 | 35 | 300 | 10 |
| जेएसपी 35*350*10 | 35 | 350 | 10 |
| जेएसपी 38*75*10 | 38 | 75 | 10 |
| जेएसपी 38*100*10 | 38 | 100 | 10 |
| जेएसपी 38*125*10 | 38 | 125 | 10 |
| जेएसपी 38*150*10 | 38 | 150 | 10 |
| जेएसपी 48*75*10 | 48 | 75 | 10 |
| जेएसपी 48*100*10 | 48 | 100 | 10 |
| जेएसपी 48*125*10 | 48 | 125 | 10 |
| जेएसपी 48*150*10 | 48 | 150 | 10 |
| जेएसपी 50*100*10 | 50 | 100 | 10 |
| जेएसपी 50*150*10 | 50 | 150 | 10 |
| जेएसपी 50*200*10 | 50 | 200 | 10 |
| जेएसपी 50*250*10 | 50 | 250 | 10 |
| जेएसपी 50*300*10 | 50 | 300 | 10 |
| जेएसपी 50*400*10 | 50 | 400 | 10 |
| जेएसपी 75*150*10 | 75 | 150 | 10 |
| जेएसपी 75*200*10 | 75 | 200 | 10 |
| जेएसपी 75*250*10 | 75 | 250 | 10 |
| जेएसपी 75*300*10 | 75 | 300 | 10 |
| जेएसपी 75*400*10 | 75 | 400 | 10 |
| जेएसपी 75*500*10 | 75 | 500 | 10 |
| नहीं। | डीआईएन | सामग्री संख्या | पदनाम | एएसटीएम मानक | आनुपातिक | घनत्व (g/cm³) | 0.2% तनाव (एमपीए) | तन्य शक्ति (एमपीए) | तनाव (%) | ई-मॉड्यूलस (एमपीए) | कठोरता (एचबी) | अनुप्रयोग |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | बी 584 | Cu 81 - 85, Sn 6 - 8, Zn 3 - 5, Pb 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | अच्छी ताकत और संक्षारण प्रतिरोध की आवश्यकता वाले घटकों के लिए ऑटोमोटिव, एयरोस्पेस और समुद्री इंजीनियरिंग में व्यापक रूप से उपयोग किया जाता है। बहुमुखी प्रतिभा और प्रदर्शन के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त है। |
| 2.1090.03 | CuSn7ZnPb | बी 271 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | बी 505 | Cu 81 - 85, Sn 6.3 - 7.5, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | अभी तक मानकीकृत नहीं | Cu 84 - 87, Sn 11 - 13, Pb 1 - 2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | विशेष रूप से समुद्री और औद्योगिक अनुप्रयोगों में, उच्च भार क्षमता और घिसाव प्रतिरोध की आवश्यकता वाले बेयरिंग, बुशिंग और घटकों के निर्माण में आमतौर पर उपयोग किया जाता है। |
| 2.1061.03 | CuSn12Pb | अभी तक मानकीकृत नहीं | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | बी 505 | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | बी 584 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | उच्च शक्ति और स्थायित्व की आवश्यकता वाले बेयरिंग और घटकों के निर्माण के लिए समुद्री, एयरोस्पेस और भारी मशीनरी में उपयोग किया जाता है। अत्यधिक भार और उच्च संक्षारक वातावरण के लिए जाना जाता है। |
| 2.0975.02 | CuAl10Ni | बी 30 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | बी 271 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | बी 505 | Cu min. 75, Al 8.5 - 11.0, Ni 4.0 - 6.5, Fe 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | बी 584 | Cu 60 - 67, Al 3 - 7, Fe 1.5 - 4, Mn 2.5 - 5, Zn rest | 8.2 | 450 | 750 | 8 | 115,000 | 180 | भारी शुल्क वाले बेयरिंग, हाइड्रोलिक घटक और समुद्री हार्डवेयर में उपयोग किया जाता है। उच्च भार और संक्षारक हमले के प्रतिरोध के लिए डिज़ाइन किया गया। |
| 2.0598.02 | CuZn25Al5 | बी 30 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | बी 271 | Cu 60 - 66, Al 5 - 7.5, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | अभी तक मानकीकृत नहीं | Cu 84 - 88, Sn 11 - 13, Pb 1, Ni 2.0, Sb 0.2, P 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | उच्च घिसाव प्रतिरोध की आवश्यकता वाले बेयरिंग, गियर और घटकों के निर्माण में आमतौर पर उपयोग किया जाता है। विशेष रूप से समुद्री जल वातावरण में अच्छी मशीनबिलिटी और संक्षारण प्रतिरोध के लिए जाना जाता है। सूचीबद्ध सामग्री के सभी अधिकार https://www.viiplus.com/ द्वारा आरक्षित हैं। |
| 2.1052.03 | CuSn12 | अभी तक मानकीकृत नहीं | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | अभी तक मानकीकृत नहीं | Cu 85 - 88, Sn 10 - 12, Pb 1 - 1.5 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| नोट: डिलीवरी फॉर्म कोड: .01 = सैंड कास्टिंग, .02 = गुरुत्वाकर्षण कास्टिंग, .03 = सेंट्रीफ्यूगल कास्टिंग, .04 = निरंतर कास्टिंग। | ||||||||||||
|
संरचनाएं
① ठोस स्नेहक फिल्म
② ठोस स्नेहक प्लग
③ कांस्य बैकिंग
गाइड रेल, टी-आकार का, स्लाइड कोर के लिए, तांबे की प्लेट
ये गाइड रेल अत्यधिक घिसाव-प्रतिरोध तांबे के कास्ट मिश्र धातु से बनी हैं जिनकी स्लाइडिंग सतहों को कार्य स्थिति के अनुसार ठोस स्नेहक प्लग का एक निश्चित प्रतिशत समान रूप से प्रदान किया जाता है, उच्च शक्ति तांबे का मिश्र धातु एक उच्च भार-वहन क्षमता प्रदान करता है और ठोस स्नेहक कम घर्षण फिल्म का निर्माण हो सकता है।
तकनीकी शुष्क संचालन स्थितियों के तहत, बेयरिंग सतह को मोटी रनिंग-इन फिल्म के साथ डिज़ाइन किया गया है जो
ठोस स्नेहक को पहले संपर्क पर काउंटर सामग्री में स्थानांतरित करने में सक्षम बनाता है।
ऑयलेस बेयरिंग निरीक्षण - बेलनाकार पार्ट्स निरीक्षण
स्लीव बेयरिंग (ग्रेफाइट इम्प्रिग्नेटेड पीतल से)
इसका व्यापक रूप से निरंतर कास्टिंग मशीनों, खनन मशीन, जहाजों, एयर यूडब्ल्यूआरबाइन, हाइड्रोलिक टर्बाइन और प्लास्टिक इंजेक्शन मोल्डिंग मशीनों में उपयोग किया जा सकता है।
जेडीबी-1 ठोस स्नेहक एम्बेडेड बेयरिंग कास्टिंग कांस्य से बना है जिसमें ग्रेफाइट समान रूप से एम्बेडेड है। इसमें सामान्य बेयरिंग की तुलना में बेहतर प्रदर्शन है जिसका स्नेहन तेल फिल्म पर निर्भर करता है। भारी-ड्यूटी, उच्च तापमान, धीमी गति, एंटी-संक्षारण या जहां तेल पेश करना मुश्किल है, इसकी कठोरता और एंटी-घर्षण दोनों में इसका प्रदर्शन दोगुना हो जाता है।
| बुनियादी सामग्री | CuZn25A16Fe3Mn3 | डायनामिक लोड | 100N/mm² |
| आधार कठोरता | HB210~245 | घर्षण गुणांक | <0.16 |
| तापमान अधिकतम | 300℃ | गति सीमा | सूखा 0.4m/s तेल 5m/s |
