| ब्रांड नाम: | CHINA wrapped bushing, Bronze CuSn8P, DIN 1494 / ISO 3547, Low-maintenance |
| मॉडल संख्या: | CuSn8 . से बनी ब्रॉन्ज़ बियरिंग्स और ब्रॉन्ज़ स्लीव बुशिंग्स |
| एमओक्यू: | फॉस्फोर कांस्य झाड़ी, टिन कांस्य बीयरिंग, पीतल की झाड़ियों; |
| कीमत: | Precision Tolerance, Factory Price |
| भुगतान की शर्तें: | अग्रिम में टी / टी |
| आपूर्ति करने की क्षमता: | छिद्रित कांस्य असर，सादा कांस्य लिपटे बियरिंग्स |

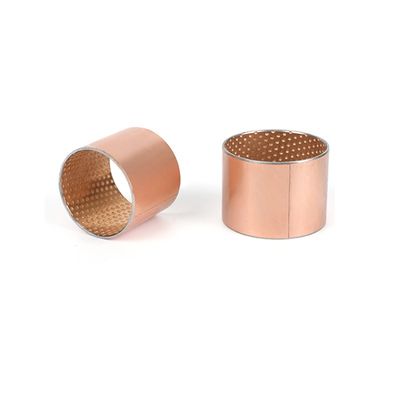

CuSn8 और CuSn6 मीट्रिक फ्लैंज कांस्य बुशिंगः औद्योगिक उत्कृष्टता के लिए स्व-चिकन पावरहाउस
भारी मशीनरी और परिशुद्धता इंजीनियरिंग की अथक दुनिया में, प्रत्येक घटक को उच्चतम प्रदर्शन प्रदान करना चाहिए।CuSn8 और CuSn6 मीट्रिक फ्लैंज कांस्य बुशिंगइस चुनौती का सामना करते हुए, बेजोड़ स्थायित्व, निर्बाध संचालन और रखरखाव दक्षता प्रदान करते हैं।इन आत्म स्नेहन बुशिंग उच्च भार में पनपने के लिए इंजीनियर कर रहे हैंकृषि से लेकर हाइड्रोलिक सिस्टम तक के उद्योगों के लिए उन्हें अपरिहार्य बनाते हैं। जानें कि उनका अभिनव डिजाइन और सामग्री श्रेष्ठता विश्वसनीयता को कैसे फिर से परिभाषित करती है।
इन बुशिंग्स की सफलता का रहस्य उनकी मिश्र धातु संरचना में निहित हैः
CuSn8 कांस्य: 8% टिन सामग्री के साथ, यह मिश्र धातुपहनने के प्रतिरोध, संक्षारण संरक्षण और थकान शक्ति, कठोर, घर्षण वातावरण के लिए आदर्श है।
CuSn6 कांस्य: थोड़ा कम टिन (6%) शेष राशियांत्रिक शक्ति और लागत प्रभावीता, मध्यम तनाव के तहत मजबूत प्रदर्शन की मांग करने वाले अनुप्रयोगों के लिए एकदम सही।
दोनों मिश्र धातुओं को बाहरी स्नेहन की आवश्यकता को समाप्त करता है, एम्बेडेड हीरे के आकार के तेल जेबों (आईएसओ 3547/डीआईएन 1494 के अनुरूप) के लिए धन्यवाद जो वसा को बनाए रखते हैं,सुचारू संचालन सुनिश्चित करना, यहां तक कि कठिन-से-रखरखाव प्रणालियों में भी.
दFB-090 श्रृंखलाअपने मीट्रिक फ्लैंज कॉन्फ़िगरेशन के साथ नवाचार का उदाहरण देता है, जो प्रदान करता हैः
बिना किसी प्रयास के स्थापित करना: फ्लैन्ज डिजाइन सुरक्षित माउंटिंग सुनिश्चित करता है, संरेखण त्रुटियों को कम करता है।
अंतरिक्ष दक्षता: कॉम्पैक्ट संरचना पारंपरिक कास्टिंग बुशिंग की तुलना में वजन और स्थान बचाती है।
अक्षीय और रेडियल स्थिरता: थरथरानवाला, घूर्णन या स्लाइडिंग गति में बहुदिशात्मक बल संभालता है।

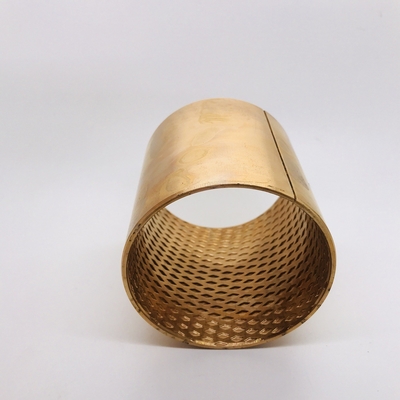

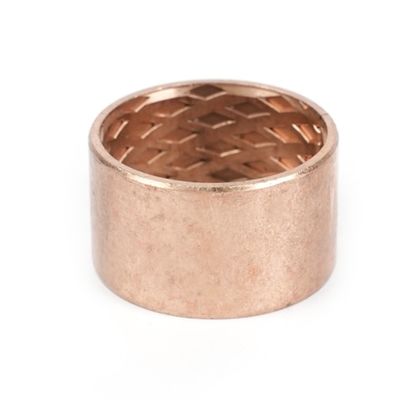

बुशिंग्सहीरे के आकार के तेल भंडारऔर छिद्रण अंतर्निहित स्नेहन प्रणालियों के रूप में कार्य करते हैंः
विस्तारित सेवा अंतराल: तेल को धीरे-धीरे रिलीज़ करने के लिए स्टोर करता है, जो पानी से चिकनाई या दुर्गम मशीनरी के लिए आदर्श है।
प्रदूषण प्रतिरोध: कम घर्षण धूल, चट्टान या नमी से पहनने को कम करता है।
बहुमुखी संगतता: तेल, तेल या पानी आधारित स्नेहक के साथ निर्दोष रूप से कार्य करता है।
कृषि वन से लेकर समुद्री इंजीनियरिंग तक, ये बुशिंग महत्वपूर्ण भूमिकाओं में उत्कृष्ट हैंः
हाइड्रोलिक सिस्टम: सिलेंडर गाइड आस्तीन, पिस्टन रॉड और हाइड्रोलिक ट्रोलर।
कृषि एवं वन: कटाई करने वाली मशीनें, ट्रैक्टर और लकड़ी के टुकड़े करने वाली मशीनें मिट्टी और कंपन के संपर्क में आती हैं।
ऑटोमोटिव और मशीनरी: गियरबॉक्स, फिटनेस उपकरण और स्वचालित घूर्णी भाग।
समुद्री और अपतटीय: खारे पानी के वातावरण में संक्षारण प्रतिरोधी प्रदर्शन।
मानक डीआईएन/मेट्रिक आकारों से परे (जैसे,बंडबुकसे), निर्माता अनुकूलित विकल्प प्रदान करते हैंः
बढ़ी हुई स्नेहन: चरम तापमान के लिए सर्पिल ग्रूव, थ्रू-होल, या ग्रेफाइट से भरे वेरिएंट।
सीलबंद इकाइयां: गंदे या गीले वातावरण (जैसे कपड़ा या बंदरगाह मशीनरी) के लिए एकीकृत ढाल।
भौतिक उन्नयन: तंबाकू या रबर प्रसंस्करण जैसे आला अनुप्रयोगों के लिए विशेष कांस्य मिश्रण।
विश्वसनीय कारखानों से सोर्सिंग जैसेbronzegleitlager.comगारंटीः
लागत दक्षता: आईएसओ-प्रमाणित गुणवत्ता से समझौता किए बिना प्रतिस्पर्धी मूल्य निर्धारण।
शीघ्र वितरण: मानक और कस्टम आकार (सीधे या फ्लैंग्ड) के लिए वैश्विक शिपिंग।
तकनीकी विशेषज्ञता: एफबी-090 जैसे ग्लाइकोडुर® समकक्ष असरों के उत्पादन में दशकों का अनुभव।
CuSn8 और CuSn6 मेट्रिक फ्लेंज कांस्य बुशिंग घटकों से अधिक हैं वे परिचालन दीर्घायु में रणनीतिक निवेश हैं। चाहे हाइड्रोलिक सिलेंडरों, कृषि गियर,या स्वचालित मशीनरी, उनके स्व-चिकन डिजाइन और मजबूत निर्माण न्यूनतम डाउनटाइम और अधिकतम आरओआई सुनिश्चित करते हैं।
आज ही अपनी मशीनों का उन्नयन करें!FB-090 श्रृंखला और कस्टम समाधानों का पता लगाएंbronzegleitlager.comजहां सटीकता सस्ती से मिलती है।
कीवर्ड: CuSn8 ब्रोंज बुशिंग, CuSn6 स्व-चिकन बुशिंग, मीट्रिक फ्लैंज बुशिंग, FB-090 बुशिंग, डायमंड ऑयल जेब, आईएसओ 3547 DIN 1494, हाइड्रोलिक सिलेंडर बुशिंग, एग्रो-फॉरेस्ट्री बीयरिंग, बंडबुश,चीन कांस्य बुशिंग आपूर्तिकर्ता, लपेटा हुआ कांस्य बुशिंग।
डि φD |
करना φD |
डीपी |
L 0 -0.040 |
||||||||||
| 15 | 20 | 25 | 30 | 35 | 40 | 50 | 60 | 70 | 80 | 90 | |||
| 25 | 28 | 35 | 25150 | 25200 | 25250 | ||||||||
| 30 | 34 | 45 | 30200 | 30250 | 30300 | ||||||||
| 35 | 39 | 50 | 35200 | 35250 | 35300 | 35350 | |||||||
| 40 | 44 | 55 | 40250 | 40300 | 40350 | 40400 | |||||||
| 45 | 50 | 60 | 45300 | 45350 | 45400 | 45500 | |||||||
| 50 | 55 | 65 | 50300 | 50350 | 50400 | 50500 | |||||||
| 55 | 60 | 70 | 55300 | 55350 | 55400 | 55500 | |||||||
| 60 | 65 | 75 | 60300 | 60350 | 60400 | 60500 | 60600 | ||||||
| 65 | 70 | 80 | 65300 | 65350 | 65400 | 65500 | 65600 | ||||||
| 70 | 75 | 85 | 70350 | 70400 | 70500 | 70600 | 70700 | ||||||
| 75 | 80 | 90 | 75350 | 75400 | 75500 | 75600 | 75700 | ||||||
| 80 | 85 | 100 | 80350 | 80400 | 80500 | 80600 | 80700 | 80800 | |||||
| 90 | 95 | 110 | 90500 | 90600 | 90700 | 90800 | 90900 | ||||||
| 100 | 105 | 120 | 100500 | 100600 | 100700 | 100800 | 100900 | ||||||
| 110 | 115 | 130 | 110500 | 110600 | 110700 | 110800 | 110900 | ||||||
| 120 | 125 | 140 | 120500 | 120600 | 120700 | 120800 | 120900 | ||||||
| 130 | 135 | 155 | 130600 | 130700 | 130800 | 130900 | |||||||
| 140 | 145 | 165 | 140600 | 140700 | 140800 | 140900 | |||||||
| 150 | 155 | 180 | 150600 | 150700 | 150800 | 150900 | |||||||
| 160 | 165 | 190 | 160600 | 160700 | 160800 | 160900 | |||||||
| 170 | 175 | 200 | 170600 | 170700 | 170800 | 170900 | |||||||
| 180 | 185 | 215 | 180600 | 180700 | 180800 | 180900 | |||||||
| 190 | 195 | 225 | 190600 | 190700 | 190800 | 190900 | |||||||
| 200 | 205 | 235 | 200600 | 200700 | 200800 | 200900 | |||||||
| 225 | 230 | 260 | 225600 | 225700 | 225800 | 225900 | |||||||
| 250 | 255 | 290 | 250600 | 250700 | 250800 | 250900 | |||||||
| 265 | 270 | 305 | 265600 | 265700 | 265800 | 265900 | |||||||
| 285 | 290 | 325 | 285600 | 285700 | 285800 | 285900 | |||||||
| 300 | 305 | 340 | 300600 | 300700 | 300800 | 300900 | |||||||
कांस्य लेयरिंग बुशिंग - रखरखाव मुक्त
लपेटा हुआ असर - सादा असर फ्लैंग ब्रोंज बुशिंग असर स्व स्नेहक ब्रोंज असर
WB802, WB800, WB702, WB700, B90 और B92 दो प्रकारों में उपलब्ध हैं जैसे कि फ्लैंज के साथ या बिना।
कांस्य लुढ़का हुआ बीयरिंगों में पारंपरिक डाली हुई तांबे की आस्तीन को बदलने के लिए एक विशेष रूप से तैयार उच्च घनत्व वाली तांबे मिश्र धातु पट्टी का उपयोग किया जाता है, जो यांत्रिक मात्रा और लागत को कम कर सकता है।
| प्रदर्शन | डेटा | |
| अधिकतम भार | स्थिर भार | 120N/mm2 |
| गतिशील भार | 40 एन/मिमी2 | |
| लाइन की गति | 2.5m/s | |
| अधिकतम पीवी मूल्य | 2.8N/mm2・m/s | |
| घर्षण गुणांक | 0.08 ~ 0.25 | |
| परिचालन तापमान | -100°C~+200°C | |
| ऊष्मा चालकता | 60W/m·K | |
| थर्मल विस्तार गुणांक | 15×-6/K | |
लिपटे cusn8 कांस्य लुढ़का हुआ असर एक विशेष रूप से तैयार उच्च घनत्व तांबा मिश्र धातु पट्टी का उपयोग
पारंपरिक कासा के ढक्कन को बदलने के लिए आधार के रूप में,
जो यांत्रिक मात्रा और लागत को कम कर सकता है।
| मानक व्यास स्टैंडर्ड डाय। |
बुशिंग बाहरी व्यास ओवरडोज आकार |
मिलान सीट छेद आवास बोर |
बुशिंग आईडी आई.डी.आकार |
मिलान शाफ्ट व्यास मिलान शाफ्ट व्यास |
|---|---|---|---|---|
| 10 से 18 | +0.065 +0.030 |
+0.018 0 |
+0.046 0 |
- 0.016 - 0.043 |
| 18 से 30 | +0.075 +0.035 |
+0.021 0 |
+0.052 0 |
- 0.020 - 0.020 |
| 30~50 | +0.085 +0.045 |
+0.025 0 |
+0.062 0 |
- 0.025 - 0.064 |
| 50 से 80 | +0.100 +0.055 |
+0.030 0 |
+0.074 0 |
- 0.030 - 0.076 |
| 80~120 | +0.120 +0.070 |
+0.035 0 |
+0.087 0 |
- 0.036 - 0.090 |
| 120~180 | +0.170 +0.100 |
+0.400 0 |
+0.100 0 |
- 0.043 - 0.106 |
| 180 से 250 | +0.210 +0.130 |
+0.046 0 |
+0.115 0 |
- 0.050 - 0.122 |
| 250 से 315 | +0.260 +0.170 |
+0.052 0 |
+0.130 0 |
- 0.056 - 0.137 |
