| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | लिपटे कांस्य बियरिंग्स WB700 WB800 WB702 WB802 WB-802 ... |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | छिद्रित कांस्य असर，सादा कांस्य लिपटे बियरिंग्स |

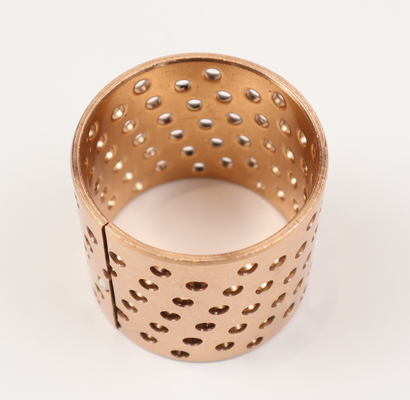

उच्च भार के लिए फ्लैंज छेद के साथ ब्रॉन्ज बीयरिंगों को उच्च भार अनुप्रयोगों की सबसे सख्त मांगों को पूरा करने के लिए डिज़ाइन किया गया है। ये बीयरिंग एक अद्वितीय शक्ति संयोजन प्रदान करते हैं,स्थायित्व, और सटीक इंजीनियरिंग जो भारी भार के तहत सुचारू और विश्वसनीय संचालन सुनिश्चित करती है।
इन बीयरिंगों के निर्माण में प्रयुक्त कांस्य सामग्री अपने उत्कृष्ट पहनने के प्रतिरोध और संक्षारण प्रतिरोध के लिए जानी जाती है, जिससे यह उच्च भार अनुप्रयोगों के लिए एक आदर्श विकल्प बन जाता है।लपेटा हुआ डिजाइन अतिरिक्त समर्थन और स्थिरता प्रदान करता है, यह सुनिश्चित करता है कि असर बिना विकृत या विफल हुए अत्यधिक भारों को संभाल सकें।
असरों के माध्यम से फ्लैंज छेद आसान स्थापना और हटाने की अनुमति देते हैं, साथ ही अतिरिक्त शीतलन और स्नेहन चैनल प्रदान करते हैं।यह विशेषता असर के प्रदर्शन को बढ़ाता है और उनकी सेवा जीवन को बढ़ाता है.
जब आप अपने मौजूदा सिस्टम को अपग्रेड कर रहे हैं या नया उपकरण स्थापित कर रहे हैं,भारी भार के तहत सुचारू और कुशल संचालन सुनिश्चित करने के लिए एक उत्कृष्ट विकल्प हैंउनकी सटीक इंजीनियरिंग और मजबूत डिजाइन उन्हें आपकी औद्योगिक जरूरतों के लिए एक विश्वसनीय दीर्घकालिक समाधान बनाते हैं।
BRM80 झाड़ी? मीट्रिक मानक झाड़ी ((DIN1494)
| प्रकार | ØD | Ød | धुरी | आवास | f1 | f2 | L 0 -0.40 | ||||||
| 10 | 15 | 20 | 25 | 30 | 40 | 50 | |||||||
| BRM80 | 12 | 10 | 10-0.013 -0.028 | 12+0.018 0 | 0.6 | 0.3 | 1010 | 1015 | 1020 | ||||
| BRM80 | 14 | 12 | 12-0.016 -0.034 | 14+0.018 0 | 1210 | 1215 | 1220 | ||||||
| BRM80 | 16 | 14 | 14-0.016 -0.034 | 16+0.018 0 | 1415 | 1420 | |||||||
| BRM80 | 17 | 15 | 15-0.016 -0.034 | 17+0.018 0 | 1515 | 1520 | 2525 | ||||||
| BRM80 | 18 | 16 | 16-0.016 -0.034 | 18+0.018 0 | 1615 | 1620 | 1625 | ||||||
| BRM80 | 19 | 17 | 17-0.016 -0.034 | 19+0.021 0 | 1715 | 1720 | 1725 | ||||||
| BRM80 | 20 | 18 | 18-0.016 -0.034 | 20+0.021 0 | 1815 | 1820 | 1825 | ||||||
| BRM80 | 23 | 20 | 20-0.020 -0.041 | 23+0.021 0 | 0.8 | 0.4 | 2015 | 2020 | 2025 | 2030 | |||
| BRM80 | 25 | 22 | 22-0.020 -0.041 | 25+0.021 0 | 2215 | 2220 | 2225 | 2230 | |||||
| BRM80 | 27 | 24 | 24-0.020 -0.041 | 27+0.021 0 | 2420 | 2425 | 2430 | ||||||
| BRM80 | 28 | 25 | 25-0.020 -0.041 | 28+0.021 0 | 2520 | 2525 | 2530 | ||||||
| BRM80 | 32 | 28 | 28-0.020 -0.041 | 32+0.025 0 | 1.2 | 0.6 | 2820 | 2825 | 2830 | ||||
| BRM80 | 34 | 30 | 30-0.020 -0.041 | 34+0.025 0 | 3020 | 3025 | 3030 | 3040 | |||||
| BRM80 | 36 | 32 | 32-0.025 -0.050 | 36+0.025 0 | 3220 | 3225 | 3230 | 3240 | |||||
| BRM80 | 39 | 35 | 35-0.025 -0.050 | 39+0.025 0 | 3520 | 4525 | 4530 | 4540 | |||||
| BRM80 | 44 | 40 | 40-0.025 -0.050 | 44+0.025 0 | 4020 | 4025 | 4030 | 4040 | |||||
| BRM80 | 50 | 45 | 45-0.025-0.050 | 50+0.025 0 | 1.6 | 0.8 | 4520 | 4525 | 4530 | 4540 | |||
| BRM80 | 55 | 50 | 50-0.025 -0.050 | 55+0.030 0 | 5030 | 5040 | 5050 | ||||||
| BRM80 | 60 | 55 | 55-0.030-0.060 | 60+0.030 0 | 5530 | 5540 | 5550 | ||||||
| BRM80 | 65 | 60 | 60-0.030 -0.060 | 65+0.030 0 | 6030 | 6040 | 6050 | ||||||
| BRM80 | 70 | 65 | 65-0.030-0.060 | 70+0.030 0 | 6530 | 6540 | 6550 | ||||||
| BRM80 | 80 | 75 | 75-0.030-0.060 | 80+0.030 0 | 1.6 | 0.8 | 7540 | 7550 | 7560 | |||
| BRM80 | 85 | 80 | 80-0.030 -0.060 | 85+0.035 0 | 8040 | 8050 | 8060 | |||||
| BRM80 | 90 | 85 | 85-0.036-0.071 | 90+0.035 0 | 8540 | 8550 | 8560 | |||||
| BRM80 | 95 | 90 | 90-0.036 -0.071 | 95+0.035 0 | 9050 | 9560 | 9580 | |||||
| BRM80 | 100 | 95 | 95-0.036-0.071 | 100+0.035 0 | 9550 | 9560 | 9580 | |||||
| BRM80 | 105 | 100 | 100-0.036 -0.071 | 105+0.035 0 | 10050 | 10060 | 10080 | 100100 | ||||
| BRM80 | 110 | 105 | 105-0.036 -0.071 | 110+0.035 0 | 10550 | 10560 | 10580 | 105100 | ||||
| BRM80 | 115 | 110 | 110-0.036-0.071 | 115+0.035 0 | 11050 | 11060 | 11080 | 110100 | ||||
| BRM80 | 120 | 115 | 115-0.036 -0.071 | 120+0.035 0 | 11550 | 11560 | 11580 | 115100 | ||||
| BRM80 | 125 | 120 | 120-0.036-0.071 | 125+0.040 0 | 12060 | 12080 | 120100 | |||||
| BRM80 | 130 | 125 | 125-0.043 -0.083 | 130+0.040 0 | 12560 | 12580 | 125100 | |||||
| BRM80 | 135 | 130 | 130-0.043 -0.083 | 135+0.040 0 | 13060 | 13080 | 130100 | |||||
| BRM80 | 140 | 135 | 135-0.043 -0.083 | 140+0.040 0 | 13560 | 13580 | 135100 | |||||
| BRM80 | 145 | 140 | 140-0.043 -0.083 | 145+0.040 0 | 14060 | 14080 | 140100 | |||||
| BRM80 | 150 | 145 | 145-0.043 -0.083 | 150+0.040 0 | 14560 | 14580 | 145100 | |||||
| BRM80 | 160 | 155 | 155-0.043 -0.083 | 160+0.040 0 | 15580 | 155100 | 155120 | |||||
| BRM80 | 170 | 165 | 165-0.043 -0.083 | 170+0.040 0 | 16580 | 165100 | 165120 | |||||
| BRM80 | 180 | 175 | 175-0.043 -0.083 | 180+0.040 0 | 17580 | 175100 | 175120 | |||||
| BRM80 | 190 | 185 | 185-0.050-0.096 | 190+0.046 0 | 18580 | 185100 | 185120 | |||||
| BRM80 | 200 | 195 | 195-0.050-0.096 | 200+0.046 0 | 19580 | 195100 | 195120 | |||||
| BRM80 | 210 | 205 | 205-0.050 -0.096 | 210+0.046 0 | 20580 | 205100 | 205120 | |||||
| BRM80 | 220 | 215 | 215-0.050 -0.096 | 220+0.046 0 | 21580 | 215100 | 215120 | |||||
| BRM80 | 230 | 225 | 225-0.050 -0.096 | 230+0.046 0 | 22580 | 225100 | 225120 | |||||
| BRM80 | 240 | 235 | 235-0.050 -0.096 | 240+0.046 0 | 23580 | 235100 | 235120 | |||||
| BRM80 | 250 | 245 | 245-0.050 -0.096 | 250+0.046 0 | 24580 | 245100 | 245120 | |||||
| BRM80 | 265 | 260 | 260-0.056 -0.108 | 265+0.052 0 | 26080 | 260100 | 260120 | |||||
| BRM80 | 285 | 280 | 280-0.056 -0.108 | 285+0.052 0 | 28080 | 280100 | 280120 | |||||
| BRM80 | 305 | 300 | 300-0.056 -0.108 | 305+0.052 0 | 30080 | 300100 | 300120 |
स्लाइड कांस्य सादा बीयरिंगें फ्लैंज के साथ या उसके बिना रेडियल और अक्षीय आंदोलनों के लिए हैं। बीयरिंगों को एक शीत रूप देने योग्य समरूप से लपेटा जाता है।

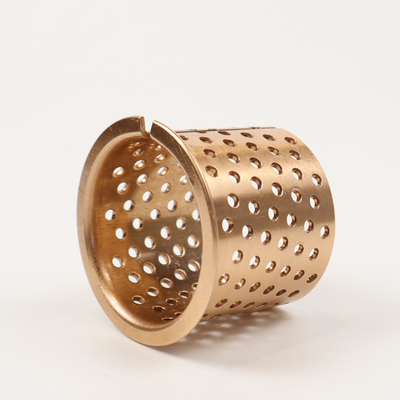

PBG 50556430-BRM80 फ्लैंज और छेद के साथ
पीबीजी 70758440-बीआरएम80
पीबीजी 60657450-बीआरएम80

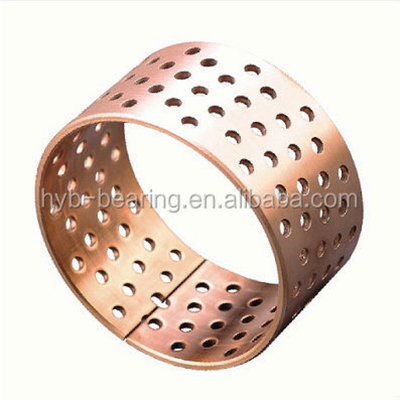

WB802WF श्रृंखला FB092 कांस्य असर पतली दीवार असर है, जो कांस्य सामग्री से बना है और समान रूप से और व्यवस्थित तेल भरने छेद संसाधित है।स्नेहक तेल इंजेक्ट किया जाता है और अंत मुखौटा सील उपयोग के लिए विन्यस्त है. असर में बड़े तेल भंडारण, सुविधाजनक स्थापना, छोटी डिजाइन मात्रा के फायदे हैं, और तांबे के बुशिंग के उपयोग की जगह ले सकते हैं, लागत को बहुत कम कर सकते हैं।
व्यापक रूप से उठाने मशीनरी, निर्माण मशीनरी, कार ट्रैक्टर चेसिस, मशीन उपकरण उद्योग, खनन मशीनरी, कार ड्राइव शाफ्ट, कार गियर बदलने बॉक्स, जनरेटर, क्रेन में इस्तेमाल किया,धातुकर्म मशीनरी और कन्वेयर, लिफ्ट, रोलिंग फील्ड मशीन, लेवलिंग मशीन और अन्य मध्यम भार, कम गति के अवसर।
सादा-सादा झाड़ी
फ्लैंग लेयरिंग सादा झाड़ी

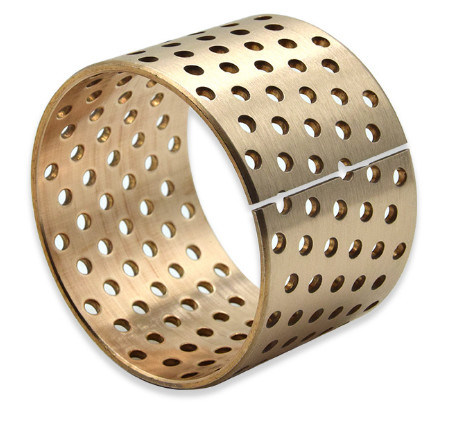

FB090 कांस्य असर विशेष सूत्र के साथ उच्च घनत्व तांबे मिश्र धातु पट्टी से बना है। सतह हीरे या गोलार्ध तेल छेद और धारियों के रूप में उपयोगकर्ताओं द्वारा आवश्यक के रूप में लुढ़काया जा सकता है।इसमें उच्च घनत्व के फायदे हैं, बड़ी असर क्षमता, अच्छा पहनने के प्रतिरोध, लंबी सेवा जीवन, आदि, पारंपरिक कास्टिंग तांबा आस्तीन की जगह, यांत्रिक मात्रा को कम कर सकते हैं, लागत को कम कर सकते हैं।भारोत्तोलन मशीनरी में व्यापक रूप से प्रयुक्त, निर्माण मशीनरी, कार ट्रैक्टर चेसिस, मशीन टूल्स उद्योग, खनन मशीनरी, कार ड्राइव शाफ्ट, कार चेंज गियर बॉक्स, जनरेटर, क्रेन, धातु मशीनरी और कन्वेयर, लिफ्ट,रोलिंग फील्ड मशीन, लेवलिंग मशीन और अन्य मध्यम भार, कम गति के अवसर।
| डेटा | कोड | FB-092 |
| सामग्री | CuSn8P(Qsn8-0.3) | |
| आवेदन | उत्पादों का व्यापक रूप से कृषि मशीनरी, निर्माण मशीनरी, इंजीनियरिंग मशीनरी में उपयोग किया जाता है। | |
| घनत्व g/cm3 | 8.8 | |
| अधिकतम भार क्षमता N/mm2 | 120 | |
| अधिकतम लाइन गति V | वसा स्नेहन m/s | 2.5 |
| पीवी मूल्य सीमा | तेल स्नेहन N/mm2·m/s | 2.8 |
| तन्य शक्ति N/mm2 | >460 | |
| उपज शक्ति N/mm2 | >280 | |
| कठोरता HB | 90~150 | |
| घर्षण गुणांक u | 0.06 ~ 0.15 | |
| संभोग अक्ष | कठोरता HRC | ≥50 |
| असमानता Ra | 0.4~1.0 | |
| कार्य तापमान °C | -40~+150 | |
| थर्मल चालकता W/mk | 58 | |
| रैखिक विस्तार का गुणांक | 18.5×10-6/K | |
| कैटलॉग में दिखाए गए मानक उत्पादों के अलावा, आप ग्राहक की आवश्यकताओं के अनुसार गैर-मानक उत्पादों या ऑर्डर भी प्रदान कर सकते हैं। | ||
असर तेल या वसा स्नेहन के लिए है। फ्लैंज के साथ या बिना उपलब्ध है।
BRM10 की स्लाइडिंग सतह में रोम्बोइड स्नेहन जेब हैं। BRM80 की स्लाइडिंग सतह में छेद होते हैं।
