| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | टिन चढ़ाना/तांबा चढ़ाना |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | Competitively Priced vs PTFE POM, Provides Lubricating Bush |
| भुगतान की शर्तें: | टी/टी |
| आपूर्ति करने की क्षमता: | निकला हुआ कांस्य झाड़ियाँ, कांस्य जोर वाशर, स्व चिकनाई कांस्य झाड़ियाँ |

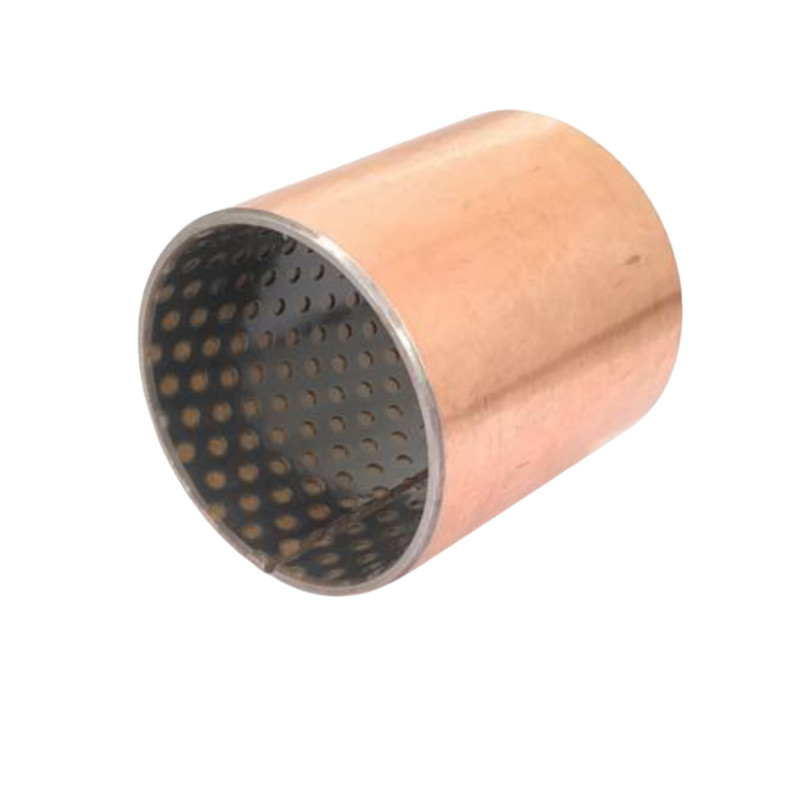

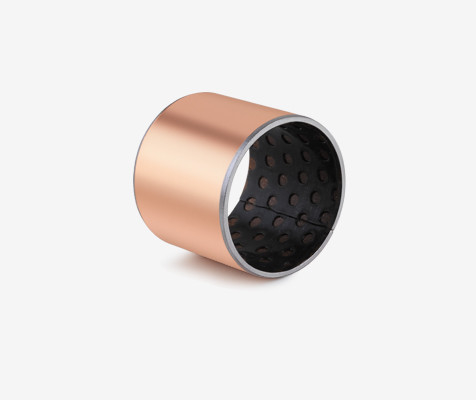

सीमांत स्नेहन असर स्टील समर्थन DIN 1494 मानक एक प्रकार के असर घटक को संदर्भित करता है जिसमें सीमांत स्नेहन सुविधाओं के साथ एक स्टील समर्थन शामिल है,DIN 1494 मानक का पालन करनायह मानक ऐसे असरों के डिजाइन, सामग्री और प्रदर्शन के लिए आवश्यकताओं को निर्दिष्ट करता है, विभिन्न औद्योगिक अनुप्रयोगों में उनकी विश्वसनीयता और स्थायित्व सुनिश्चित करता है।
इस्पात समर्थन असर के लिए एक कठोर और स्थिर आधार प्रदान करता है, भार का समर्थन करता है और असर सतह के आकार और स्थिति को बनाए रखता है।सीमांत स्नेहन सुविधा उन स्थितियों में भी प्रभावी स्नेहन की अनुमति देती है जहां पारंपरिक स्नेहन विधियां अपर्याप्त हो सकती हैंयह घर्षण और पहनने को कम करने में मदद करता है, असर के जीवनकाल को बढ़ाता है और इसके प्रदर्शन में सुधार करता है।
डीआईएन 1494 मानक का पालन करके, सीमांत स्नेहन असर स्टील बैकअप उद्योग द्वारा मान्यता प्राप्त गुणवत्ता और सुरक्षा आवश्यकताओं के अनुपालन को सुनिश्चित करता है।यह सुनिश्चित करता है कि असर औद्योगिक सेटिंग्स की एक विस्तृत श्रृंखला में उपयोग के लिए उपयुक्त हैं, जिसमें उच्च भार और उच्च गति अनुप्रयोग शामिल हैं।
संक्षेप में,सीमांत स्नेहन असर इस्पात समर्थन डीआईएन 1494 मानक एक मजबूत और विश्वसनीय असर समाधान है कि प्रभावी सीमांत स्नेहन के साथ इस्पात की ताकत और स्थिरता को जोड़ती है प्रदान करता हैयह संयोजन सुचारू और कुशल संचालन, कम पहनने और लंबे समय तक असर जीवनकाल सुनिश्चित करता है, जिससे यह किसी भी औद्योगिक उपकरण या मशीनरी के लिए एक मूल्यवान अतिरिक्त बन जाता है।
त्वरित विवरण
लागू उद्योग: विनिर्माण संयंत्र
|
आकार |
अनुकूलन योग्य |
|
प्रमाणन |
आईएसओ 9001 |
|
प्रसंस्करण के तरीके |
ठंडे-बाहर निकालना |
|
सतह उपचार |
टिन-प्लेटिंग/कॉपर-प्लेटिंग |
|
परिचालन तापमान |
-१५०~२५० |
|
आवेदन क्षेत्र |
उच्च दबाव गियर पंप, उच्च दबाव जल इंजेक्शन पंप, उच्च दबाव हाइड्रोलिक मोटर, पेंटिंग और खाद्य प्रसंस्करण आदि। |
|
सामग्री |
इस्पात आधार + कांस्य पाउडर + POM |
सीमांत स्नेहन असर स्टील समर्थन DIN 1494 मानक
विशेषताएं:
स्नेहन असर स्टील समर्थनशुष्क चलाने के लिए उपयुक्त, घर्षण का कम गुणांक, कम पहनने, अच्छी स्लाइडिंग विशेषताओं, हस्तांतरण फिल्म बनाई जा सकती है, जो संभोग धातु सतहों की रक्षा कर सकती है,घूर्णन और दोलन आंदोलन के लिए उपयुक्त, उच्च रासायनिक प्रतिरोध, कम जल अवशोषण और सूजन। बुशिंग ने घर्षण में सुधार किया और चिकनाई ऑपरेशन के तहत सामान्य सीमा से बहुत अच्छा पहनने का प्रतिरोध किया।
| अधिकतम भार | स्थिर | 250 एन/मिमी2 | अधिकतम गति | शुष्क चलना | 0.08 ~ 0.20 | |
| बहुत कम गति | 140N/mm2 | हाइड्रोडायनामिक ऑपरेशन | 0.02 ~ 0.08 | |||
| घूर्णनशील | 60 एन/एमएम2 | घर्षण गुणांक | सूखी | 2 मीटर/सेकंड | ||
| हाइड्रोडायनामिक | >2m/s | |||||
| अधिकतम पीवीड्रूनिंग) | अल्पकालिक परिचालन | 3.6N/mm2*m/3 | थर्मल चालकता | 42W ((m*K) -1 | ||
| निरंतर संचालन | 1.8N/mm2*m/3 | |||||
| पीवी अधिकतम. हाइड्रोडायनामिक | -195°C~+280°C | थर्मलएक्सपेंशन गुणांक | 11*10-6*K-1 | |||
संरचना:
1. /फाइबर मिश्रण मोटाई 0.01 ~ 0.03 मिमी। यह घूर्णन शाफ्ट के लिए संपर्क सतह है। परत और सिंटर किए गए कांस्य सामग्री के छोटे भाग एक ठोस स्नेहक फिल्म बनाने के लिए गठबंधन करते हैं,जो शाफ्ट को कोटिंग करता है.
2सिंटर किए गए कांस्य पाउडर की मोटाई 0.20*0.35 मिमी, तांबे के पाउडर की एक विशेष संरचना को स्टील के समर्थन पर थर्मल रूप से पिघलाया जाता है।यह संपर्क परत परत के लिए एक लंगर के रूप में कार्य करता है और असर सतहों से दूर थर्मल निर्माण का संचालन.
3कम कार्बन स्टील का समर्थन। बुशिंग की नींव स्थापित करते हुए, स्टील बैक असाधारण स्थिरता, भार वहन और गर्मी अपव्यय विशेषताओं प्रदान करता है।
विशिष्ट अनुप्रयोग:
1यह सामग्री स्नेहन के साथ या बिना लंबे जीवन और रखरखाव मुक्त प्रदर्शन के लिए मांग वाले मानदंडों को पूरा करती है।
ऑटोमोबाइल: ट्रैक्टर, संयंत्र, फसल छिड़काव मशीन, मिट्टी-मोवर्स, ग्रेडर और अन्य निर्माण, ऑटोमोटिव मशीनें, विशेष उपयोग में सहायक स्टीयरिंग सिलेंडर, स्टीयरिंग गियर थ्रस्ट वॉशर, डिस्क ब्रेक,क्लिपर और पिस्टन, शॉक एम्बॉसर्स, गवर्नर लिंक, विंडशील्ड वाइपर मोटर, झुकाव गियर इकट्ठा...
2व्यावसायिक मशीनें: फोटोकॉपी मशीनें, टाइपराइटर, मेल सॉर्टर, डाक मीटर सिस्टम, कंप्यूटर टर्मिनल प्रिंटर और परिधीय उपकरण, स्वचालित प्रिंटिंग उपकरण, मेल प्रोसेसिंग मशीन...
हाइड्रोलिक्स और वाल्व: गियर सहित पंप, रोटरी, पानी, अक्षीय पिस्टन, और अन्य प्रकार, गेंद, तितली, पॉपपेट भाप, और अन्य वाल्व और वाल्व ट्र्यूनियन...
3घरेलू उपकरण: टेप रिकॉर्डर, रेफ्रिजरेटर, एयर कंडीशनर, क्लीनर, पॉलिशर, सिलाई मशीन, ओवन, डिशवॉशर, कपड़े धोने की मशीन...और सामग्री हैंडलिंग, नौसेना इंजन,पैकेजिंग, कपड़ा उपकरण, औजार आदि।
| d | d | धुरी | आवास h7 | दीवार की मोटाई | तेल का छेद | f 1 | f 2 | मैं 0-0 हूँ।40 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| मिन | अधिकतम | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 | 60 | |||||||
| 10 | 12 | 10 -0.022 | 12 + 0.018 | 0.955 | 0.980 | 4 | 0.6 | 0.3 | 1010 | 1015 | 1020 | |||||||
| 12 | 14 | १२-०027 | 14 +0018 | 1210 | 1215 | 1220 | ||||||||||||
| 14 | 16 | १४-०027 | 16 + 0018 | 1415 | 1420 | |||||||||||||
| 15 | 17 | १५-०027 | 17 +0018 | 1515 | 1520 | 1525 | ||||||||||||
| 16 | 18 | १६-०027 | 18 + 0.018 | 1615 | 1620 | 1625 | ||||||||||||
| 18 | 20 | १८-०027 | 20 + 0021 | 1815 | 1820 | 1825 | ||||||||||||
| 20 | 23 | 20 -0.033 | 23 + 0.021 | 1.445 | 1.475 | 0.6 | 0.4 | 2015 | 2020 | 2025 | 2030 | |||||||
| 22 | 25 | 22-0.033 | 25 + 0.021 | 2215 | 2225 | |||||||||||||
| 25 | 28 | २५-०033 | 28 + 0021 | 6 | 2515 | 2520 | 2525 | 2530 | ||||||||||
| 28 | 32 | 28-0033 | 32 + 0.025 | 1.935 | 1.970 | 1.2 | 0.4 | 2820 | 2830 | |||||||||
| 30 | 34 | ३०-०033 | 34 + 0025 | 3020 | 3025 | 3030 | 3035 | 3040 | ||||||||||
| 35 | 39 | 35-0।039 | 39 + 0.025 | 3520 | 3530 | 3535 | 3540 | |||||||||||
| 40 | 44 | 40-0.039 | 44 + 0025 | 8 | 4020 | 4030 | 4035 | 4040 | 4050 | |||||||||
| 45 | 50 | 45-0.039 | 50 + 0.025 | 2.415 | 2.460 | 1.8 | 0.6 | 4520 | 4530 | 4540 | 4545 | 4550 | ||||||
| 50 | 55 | 50-0.039 | 55 + 0030 | 5030 | 5040 | 5050 | 5060 | |||||||||||
| 55 | 60 | 55-0.046 | 60 + 0030 | 5530 | 5540 | 5550 | 5560 | |||||||||||
| 60 | 65 | 60 -0.046 | 65 + 0.030 | 6030 | 6040 | 6050 | 6060 | |||||||||||
| d | d | धुरी | आवास h7 | दीवार की मोटाई | छिद्र | f 1 | f 2 | मैं 0-0 हूँ।40 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| मिन | अधिकतम | 40 | 50 | 60 | 80 | 90 | 95 | 100 | 110 | 120 | |||||||
| 65 | 70 | 65-0.046 | 70 + 0.030 | 2.415 | 2.460 | 8 | 1.8 | 0.6 | 6540 | 6560 | |||||||
| 70 | 75 | 70-0.046 | 75 + 0.030 | 7040 | 7050 | 7080 | |||||||||||
| 75 | 80 | 75-0.046 | 80 + 0.030 | 7540 | 7560 | 7580 | |||||||||||
| 80 | 85 | 80 -0.046 | 85 + 0.035 | 2.385 | 2.450 | 9.5 | 1.8 | 1.8 | 8040 | 8060 | 8080 | ||||||
| 85 | 90 | 85-0.054 | 90 + 0.035 | 8540 | 8560 | 8580 | |||||||||||
| 90 | 95 | 90 -0.054 | ९५ + ०035 | 9040 | 9060 | 9080 | 9090 | ||||||||||
| 100 | 105 | 100 -0.054 | 105 +0.035 | 10050 | 10080 | 10095 | |||||||||||
| 105 | 110 | 105-0।054 | 110 + 0035 | 10560 | 10580 | 10595 | 105110 | ||||||||||
| 110 | 115 | 110-0.054 | 115 +0.035 | 11060 | 11080 | 11095 | 110110 | ||||||||||
| 120 | 125 | 120-0.054 | 125 + 0.040 | 1.8 | 0.6 | 12060 | 12080 | 120110 | |||||||||
| 125 | 130 | 125-0।063 | 130 + 0.040 | 12560 | 125110 | ||||||||||||
| 130 | 135 | 130-0.063 | 135 + 0.040 | 13050 | 13060 | 13080 | 130100 | ||||||||||
| 140 | 145 | 140-0.063 | 145 +0.040 | 14050 | 14060 | 14080 | 140100 | ||||||||||
| 150 | 155 | 150-0.063 | १५५ + ०040 | 15050 | 15060 | 15080 | 150100 | ||||||||||
| 160 | 165 | 160 -0.063 | 165 + 0.040 | 9.5 | 16050 | 16060 | 16080 | 160100 | |||||||||
| 170 | 175 | 170-0.063 | 175 +0.040 | 17050 | 17080 | 170100 | |||||||||||
| 180 | 185 | 180 -0.063 | 185 + 0.046 | 18050 | 18060 | 18080 | 180100 | ||||||||||
| 190 | 195 | 190-0.072 | १९५० +०।046 | 19050 | 19060 | 19080 | 190100 | 190120 | |||||||||
| 200 | 205 | 200-0.072 | 205 +0.046 | 20050 | 20060 | 20080 | 200100 | 200120 | |||||||||
| 220 | 225 | 220-0.072 | 225 + 0.046 | 9.5 | 22050 | 22060 | 22080 | 220100 | 220120 | ||||||||
| 240 | 245 | 240-0.072 | 245 + 0.046 | 24050 | 24060 | 24080 | 240100 | 240120 | |||||||||
| 250 | 255 | 250-0.072 | 255 + 0.052 | 25050 | 25060 | 25080 | 250100 | 250120 | |||||||||
| 260 | 265 | 260-0.081 | 265 + 0.052 | 26050 | 26060 | 26080 | 260100 | 260120 | |||||||||
| 280 | 285 | 280 -0.081 | 285 + 0.052 | 28050 | 28060 | 28080 | 280100 | 280120 | |||||||||
| 300 | 305 | 300-0.081 | 305 + 0.052 | 30050 | 30060 | 30080 | 300100 | 300120 | |||||||||
