| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | ग्रेफाइट प्लग पीतल की झाड़ी |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | ग्रेफाइट प्लग पीतल बुश बुशिंग ऑनलाइन • स्लाइडिंग बियरिंग्स निर्माता • स्व-चिकनाई झाड़ी आपूर्तिकर्ता |

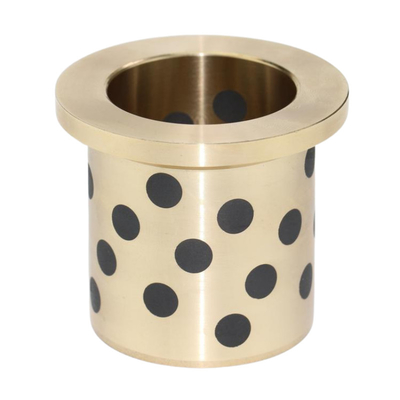

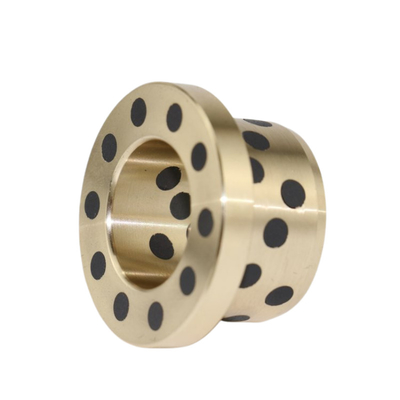

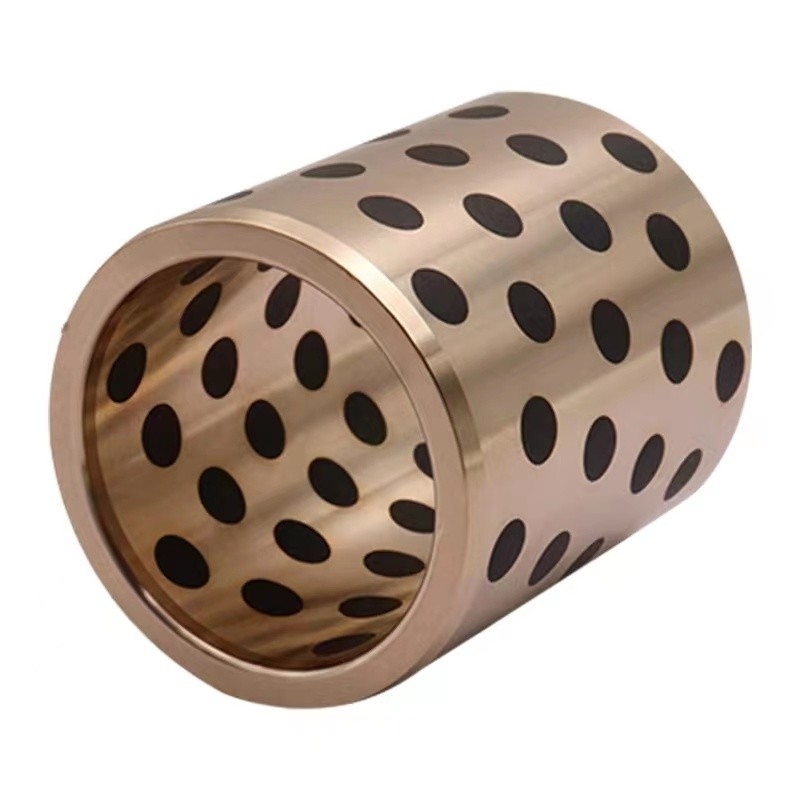

उच्च-ग्रेड C86300 मिश्र धातु से निर्मित स्व-स्नेहक कांस्य बुशिंग, शक्ति, स्थायित्व और स्व-स्नेहन गुणों का एक अनूठा संयोजन प्रदान करता है। ग्रेफाइट से युक्त, यह बुशिंग सुचारू और घर्षण-मुक्त संचालन सुनिश्चित करता है, जिससे नियमित स्नेहन की आवश्यकता समाप्त हो जाती है और रखरखाव की आवश्यकता कम हो जाती है।
C86300 मिश्र धातु, जो सीसा-टिन कांस्य का एक प्रकार है, उत्कृष्ट पहनने के प्रतिरोध और संक्षारण प्रतिरोध को प्रदर्शित करता है, जो इसे औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है। मिश्र धातु की उच्च तन्य शक्ति और कठोरता बुशिंग की भारी भार को झेलने और समय के साथ अपने आकार और प्रदर्शन को बनाए रखने की क्षमता में योगदान करती है।
एम्बेडेड ग्रेफाइट एक प्राकृतिक चिकनाई परत प्रदान करता है जो बुशिंग और मेटिंग सतह के बीच घर्षण और घिसाव को कम करता है। यह स्व-चिकनाई विशेषता बुशिंग के जीवनकाल को बढ़ाती है और उच्च तापमान और उच्च दबाव की स्थितियों में भी इसके समग्र प्रदर्शन में सुधार करती है।
एम्बेडेड ग्रेफाइट के साथ स्व-स्नेहक कांस्य बुशिंग को स्थापित करना और बनाए रखना आसान है, जिससे यह विभिन्न औद्योगिक अनुप्रयोगों के लिए एक लागत प्रभावी समाधान बन जाता है। इसका व्यापक रूप से मशीनरी, उपकरण और अन्य घटकों में उपयोग किया जाता है जिन्हें चिकनी फिसलने वाली सतहों और विश्वसनीय असर प्रदर्शन की आवश्यकता होती है।
संक्षेप में, एम्बेडेड ग्रेफाइट के साथ C86300 मिश्र धातु से बना स्व-स्नेहक कांस्य बुशिंग औद्योगिक अनुप्रयोगों के लिए एक मजबूत, टिकाऊ और रखरखाव-मुक्त असर समाधान प्रदान करता है जो सुचारू और विश्वसनीय संचालन की मांग करता है।
सीसाप्लग हैअंतर्निहितएक धातु भाग में, ठोस कांस्य ग्रेफाइट स्व स्नेहन झाड़ी ...
स्व स्नेहन, ग्रेफाइट एम्बेडेड, तेल रहित बियरिंग्स।
खोजोग्रेफाइट प्लेटऐसी कंपनियाँ जो डिज़ाइन, इंजीनियरिंग और निर्माण कर सकती हैंग्रेफाइट पहनने प्लेटेंआपकी कंपनी के विनिर्देशों के अनुसार।
स्व-स्नेहन पीतल ग्रेफाइट झाड़ियों, पीतल ग्रेफाइट झाड़ियों, ग्रेफाइट के साथ स्व-स्नेहन पीतल / कांस्य झाड़ी, ठोस स्नेहक-एम्बेडेड पीतल ग्रेफाइट असर झाड़ी, ग्रेफाइट कांस्य झाड़ी, ग्रेफाइट
खुद-स्नेहनविशेष रूप सेअंतर्निहितठोस स्नेहक घर्षण को कम करता है।

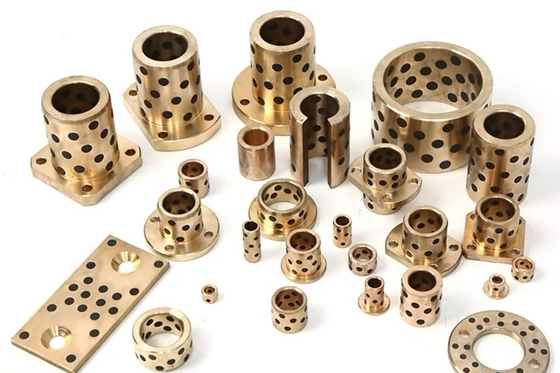

ठोस स्नेहक जड़ा बुश असर उच्च ग्रेड धातु मिश्र धातु का उपयोग उनके आधार सामग्री के रूप में, जड़ा ग्रेफाइट और घर्षण की प्रक्रिया के दौरान तेल, ठोस स्नेहक और स्नेहक तेल स्वचालित रूप से जारी करेगा।स्व-स्नेहक कांस्य और ग्रेफाइट एम्बेडेड गाइड बुशिंग और वियर पैडइंजेक्शन मोल्डिंग मशीन, ऑटोमोबाइल मोल्ड्स, खाद्य मशीनरी, जल टर्बाइन, इंजीनियरिंग मशीनरी आदि में व्यापक रूप से उपयोग किया जाता है।
| सामग्री | ZCuZn25AI6Fe3Mn3 |
| ब्रांड | स्व-स्नेहक कांस्य और ग्रेफाइट एम्बेडेड बियरिंग्स |
| उपयोग/अनुप्रयोग | औद्योगिक / ऑटोमोबाइल |
| आकार/व्यास | 8 मिमी से 500 मिमी |
| आकार | बेलनाकार |
| अधिकतम भार क्षमता | 100 एन/मिमी2 |
| मिश्र धातु कठोरता | >210 एचबी |
| तापीय प्रसार गुणांक | 15 x 10-6 सी |
| घर्षण गुणांक | तेल - 0.03 और सूखा - 0.16 |
| अधिकतम पीवी मान सीमा | 200 एन/मिमी2 .मी/मिनट |
| घनत्व | 8.0 ग्राम/सेमी3 |
| तन्यता ताकत | >750 एन/मिमी2 |
| बढ़ाव | >12 % |
| अधिकतम तापमान सीमा | 450 डिग्री सेल्सियस |
| स्लीव बुश | 16-25-40 | ||
| स्लीव बुश | 20-30-40 | ||
| गाइड बुश 02 | डीएल-30, डी2-40, डी3-46,ए-8, एल1/एल2 - 23/28 | ||
| गाइड बुश 03 | डीएल-38, डी2-50, डी3-55.ए-8, एल1/एल2 - 28/33 | ||
| गाइड बुश 04 | डीएल-48, डी2-60, डी3-65,ए-8, एल1/एल2 - 28/33 | ||
| पहनने योग्य पैड | 48-10-300एल | ||
| वियर पैड | 75-10-300एल | ||
| गाइड रेल | 23-30-300एल | ||
| गाइड रेल | 28-30-300एल |
आर्थिक रूप से कस्टम बना सकते हैंबुशिंग्सकिसी भी साइज़ में उपलब्ध? चीन में निर्मित
| रासायनिक आवश्यकताएँ | ||||||||||||
| ताँबा मिश्र धातु यूएनएस नं. |
संरचना, % अधिकतम, सिवाय जैसा कि संकेत दिया गया है | |||||||||||
| निकल | ||||||||||||
| ताँबा | टिन | नेतृत्व करना | जस्ता | लोहा | शामिल | अल्युमीनियम | मैंगनीज | सुरमा | गंधक | फास्फोरस | सिलिकॉन | |
| कोबाल्ट | ||||||||||||
| सी86300 | 60.0–66.0 | 0.20 | 0.20 | 22.0–28.0 | 2.0–4.0 | 1.0ए | 5.0–7.5 | 2.5–5.0 | ... | ... | ... | ... |
| सी90500 | 86.0–89.0 | 9.0–11.0 | 0.30 | 1.0–3.0 | 0.20 | 1.0ए | 0.005 | ... | 0.20 | 0.05 | 0.05बी | 0.005 |
| सी91100 | 82.0–85.0 | 15.0–17.0 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
| सी91300 | 79.0–82.0 | 18.0–20.0 | 0.25 | 0.25 | 0.25 | 0.50ए | 0.005 | ... | 0.20 | 0.05 | 1.0बी | 0.005 |
| सी93700 | 78.0–82.0 | 9.0–11.0 | 8.0–11.0 | 0.8 | 0.7सी | 0.50ए | 0.005 | ... | 0.50 | 0.08 | 0.10बी | 0.005 |
| ए तांबा न्यूनतम निर्धारित करने में, तांबा की गणना तांबा + निकल के रूप में की जा सकती है। | ||||||||||||
| बी निरंतर कास्टिंग के लिए, फॉस्फोरस अधिकतम 1.5% होगा। | ||||||||||||
| सी स्टील-बैक के लिए उपयोग किए जाने पर लोहा अधिकतम 0.35% होना चाहिए। | ||||||||||||
बेयरिंग बुशिंग स्टॉक -
, INA, -ऑइललेस मिसुमी और भी बहुत कुछ। कोटेशन/नमूना प्राप्त करें। अभी और जानें।
मध्यम भार के लिए स्व-स्नेहन बीयरिंग, जो ढले हुए कांस्य आधार और अंतःस्थापित ठोस स्नेहक से बने होते हैं।
स्व-स्नेहन बियरिंग जिनका उपयोग किया जा सकता हैतेलमुफ़्त। उच्च लोड/कम गति गति पर उच्च प्रदर्शन का प्रदर्शन करें।
| आईडी 80एमएम (आईडी★ओडी•लंबाई) | |||||
| 80*90*30 | 80*95*25 | 80*95*75 | 80*96*20 | 80*100*25 | 80*100*75 |
| 80*90*40 | 80*95*30 | 80*95*80 | 80*96*30 | 80*100*30 | 80*100*80 |
| 80*90*50 | 80*95*35 | 80*95*90 | 80*96*40 | 80*100*35 | 80*100*90 |
| 80*90*55 | 80*95*40 | 80*95*95 | 80*96*50 | 80*100*40 | 80*100*100 |
| 80*90*60 | 80*95*50 | 80*95*100 | 80*96*60 | 80*100*45 | 80*100*120 |
| 80*90*70 | 80*95*55 | 80*95*110 | 80*96*70 | 80*100*50 | 80*100*140 |
| 80*90*80 | 80*95*60 | 80*95*120 | 80*96*80 | 80*100*55 | 80*100*150 |
| 80*90*90 | 80*95*65 | 80*95*150 | 80*96*90 | 80*100*60 | 80*100*160 |
| 80*90*95 | 80*95*70 | 80*96*100 | 80*100*70 | ||
| 80*90*100 | 80*96*120 | ||||
| 80*90*120 | 80*96*130 | ||||
| 80*90*140 | 80*96*150 | ||||
| 80*90*150 | |||||
| 80*90*214 | |||||
| आईडी 85एमएम (आईडी*ओडी•लंबाई) | |||||
| 85*95*40 | 85*95*70 | 85*100*30 | 85*100*70 | 85*105*40 | 85*105*80 |
| 85*95*50 | 85*95*80 | 85*100*35 | 85*100*80 | 85*105*50 | 85*105*100 |
| 85*95*55 | 85*95*100 | 85*100*40 | 85*100*90 | 85*105*60 | 85*105*119 |
| 85*95*60 | 85*100*50 | 85*100*100 | 85*105*70 | 85*105*120 | |
| 85*100*60 | 85*105*75 | 85*105*160 | |||
| आईडी90एमएम(पहचान*आयुध डिपो*लंबाई) | |||||
| 90*100*30 | 90*100*80 | 90*105*40 | 90*105*80 | 90*110*30 | 90*110*90 |
| 90*100*40 | 90*100*90 | 90*105*50 | 90*105*90 | 90*110*40 | 90*110*100 |
| 90*100*50 | 90*100*95 | 90*105*60 | 90*105*100 | 90*110*50 | 90*110*110 |
| 90*100*60 | 90*100*100 | 90*105*70 | 90*105*120 | 90*110*60 | 90*110*120 |
| 90*100*70 | 90*100*120 | 90*105*75 | 90*105*150 | 90*110*70 | 90*110*130 |
| प्रकार | समतल |
| सामग्री | कांस्य |
| अन्य विशेषताएँ | स्व-चिकनाई |
ढालनापीतलमीट्रिक सादाआस्तीनसहन करना
कांस्य के साथ ठोस स्नेहक सामग्री डालें।ग्रेफाइट प्लग कांस्य बुशिंग
ग्रेफाइट प्लग्ड बुशिंग सेल्फ-लुब्रिकेटिंग बुशिंग की एक पूरी लाइन है जो भारी लोड, उच्च तापमान अनुप्रयोगों सहित मानक स्नेहन अव्यावहारिक होने पर उत्कृष्ट है। वे विभिन्न प्रकार के कांस्य मिश्र धातुओं से निर्मित होते हैं, जिनमें C95400 एल्युमिनियम कांस्य, C93200 बियरिंग कांस्य और C86300 मैंगनीज कांस्य शामिल हैं।
ब्रोंस ऑटोलुब्रिकैडो से जुड़ा हुआ
ग्रेफाइट प्लग्ड पीतल बुश मिश्र धातु सामग्री
| नमूना | जेडीबी-1 | JDB -2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| श्रेणी चीन ब्रांड जीबी1776-87 |
जेडसीयूZn25 AI6Fe3Mn3 |
ZCuSn6Zn6Pb3 | ZCuAI10Fe3 | ZCuSu10P1 | स्टील+ZCuSn6Zn6Pb3 | एचटी250 | जीसीआर15 |
| अंतरराष्ट्रीय आईएसओ1338 |
जीसीयूजेडएन25 AI6Fe3Mn3 |
जीसीयूएसएन6Zn6Pb3 | जीसीयूएआई10Fe3 | CuSn12 | स्टील+CuSn6Zn6Pb3Fe3Ni5 | - | बी 1 |
| जर्मनी शोर |
जी-CuZn25 एआई5 |
जीबी-CuSn5Zn5Pb5 | जीबी-CuAI10Ni | जीबी-CuSn10 | स्टील+CuSn6Zn6Pb3Ni | - | 100सीआर6 |
| जापानी जिस |
एचबीएससी4 | बीसी6 | एआईबीसी3 | बीसी3 | बीसी6 | एफसी250 | एसयूजे2 |
| संयुक्त राज्य अमेरिका एएसटीएम/यूएनएस |
सी86300 | सी83600 | सी95500 | सी90800 | सी83600 | कक्षा40 | 52100 |
| ब्रिटिश मानक | एचटीबी2 | एलजी2 | एबी1 | पीबी4 | एलजी2 | - | - |
सामग्री मिश्र धातु रासायनिक संरचना
| रासायनिक तत्व | जेडीबी-1 | JDB -2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| घन ( %) | आराम | आराम | आराम | - | - | ||
| एसएन ( %) | - | 6 | - | 10 | 6 | - | - |
| जिंक ( %) | 25 | 6 | - | - | 6 | - | - |
| नी ( %) | - | - | - | - | - | - | - |
| एआई ( %) | 6 | - | 10 | - | - | - | - |
| फ़े ( %) | 3 | - | 3 | - | - | आराम | आराम |
| एमएन ( %) | 3 | - | - | - | - | 0.905 - 1.3 | 0.20 - 0.40 |
| करोड़ ( % ) | - | - | - | - | - | - | 1.30 - 1.65 |
| सी ( % ) | - | - | - | - | - | 2.5 - 4 | 0.95 - 1.05 |
| सी ( %) | - | - | - | - | - | 1.0 - 1.3 | 0.15 -0.35 |
| पीबी ( %) | - | 3 | - | - | 3 | - | - |
तकनीकी मापदंड
| प्रदर्शन | जेडीबी-1 | JDB -2 | जेडीबी-3 | जेडीबी-4 | जेडीबी-5 | ||
|---|---|---|---|---|---|---|---|
| अधिकतम भार P (N/mm²) | 100 | 60 | 70 | 60 | 250 | ||
| अधिकतम गति V (मीटर/सेकेंड) | सूखा0.4 तेल5 | 2 | 2 | 0.5 | 0.1 | ||
| अधिकतम पीवी (एन/मिमी²·मी/से) | 3.8 | 0.5 | 0.6 | 0.8 | 2.5 | ||
| घनत्व ρ( g/cmsup3 ) | 8.0 | 8.0 | 7.6 | 7.3 | 7.8 | ||
| तन्य शक्ति (एन/मिमी²) | > 600 | > 250 | > 500 | > 250 | > 1500 | ||
| बढ़ाव ( %) | > 10 | > 4 | > 10 | - | - | ||
| कठोरता (एचबी) | > 210 | > 80 | > 80 | > 160 | एचआरसी> 55 | ||
| अधिकतम तापमान ( ℃ ) | 300 | 350 | 300 | 400 | 350 | ||
| घर्षण गुणांक (μ) | तेल स्नेहन: 0.03 | घर्षण (शुष्क): 0.16 | |||||
