| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | गहरे खांचे वाली बॉल बियरिंग |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | Price Graphite Wear Plate Parts Factory Price |
| भुगतान की शर्तें: | टी / टी, वेस्टर्न यूनियन |
| आपूर्ति करने की क्षमता: | कांस्य झाड़ियों ऑनलाइन • स्लाइडिंग बियरिंग्स निर्माता • स्व-चिकनाई झाड़ी आपूर्तिकर्ता |
Gcr15 एंगुलर कॉन्टैक्ट बॉल बेयरिंग उच्च भार को संभालने और सुचारू, कुशल घूर्णन प्रदान करने के लिए डिज़ाइन किए गए सटीक-निर्मित घटक हैं। इन बेयरिंग में एक अनूठा एंगुलर कॉन्टैक्ट डिज़ाइन है जो उन्हें भार को समान रूप से वितरित करने और घर्षण को कम करने की अनुमति देता है, जिसके परिणामस्वरूप लंबी सेवा जीवन और कम रखरखाव की आवश्यकता होती है।
इन बेयरिंग के निर्माण में उपयोग किया जाने वाला SAE52100 स्टील अपनी उच्च शक्ति, कठोरता और पहनने के प्रतिरोध के लिए जाना जाता है। यह सामग्री विशेष रूप से चरम भार और कठोर परिचालन स्थितियों का सामना करने की क्षमता के लिए चुनी जाती है, जो सबसे चुनौतीपूर्ण अनुप्रयोगों में भी विश्वसनीय प्रदर्शन सुनिश्चित करती है।
इसके अतिरिक्त, बेयरिंग Si3N4 सिरेमिक गेंदों से लैस हैं, जो पारंपरिक स्टील गेंदों की तुलना में बेहतर कठोरता, कठोरता और संक्षारण प्रतिरोध प्रदान करते हैं। सिरेमिक गेंदों में कम घर्षण गुणांक भी होते हैं, जिसके परिणामस्वरूप कम गर्मी उत्पन्न होती है और ऊर्जा की खपत कम होती है। SAE52100 स्टील और Si3N4 सिरेमिक गेंदों का यह संयोजन एक ऐसा बेयरिंग बनाता है जो न केवल टिकाऊ है बल्कि ऊर्जा उपयोग के मामले में भी कुशल है।
इन बेयरिंग का एंगुलर कॉन्टैक्ट डिज़ाइन उन्हें रेडियल और अक्षीय दोनों भारों का समर्थन करने की अनुमति देता है, जो उन्हें अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाता है। मशीन टूल्स, मोटर्स, पंप या अन्य औद्योगिक उपकरणों में, SAE52100 स्टील और Si3N4 सिरेमिक गेंदों के साथ Gcr15 एंगुलर कॉन्टैक्ट बॉल बेयरिंग सुचारू और विश्वसनीय संचालन सुनिश्चित करने के लिए एक विश्वसनीय और कुशल विकल्प हैं।
सेंट्रिपेटल थ्रस्ट बेयरिंग का उपयोग मुख्य रूप से रेडियल और अक्षीय दोनों भारों के साथ ट्रांसमिशन शाफ्ट की स्थापना और फिक्सिंग के लिए किया जाता है।

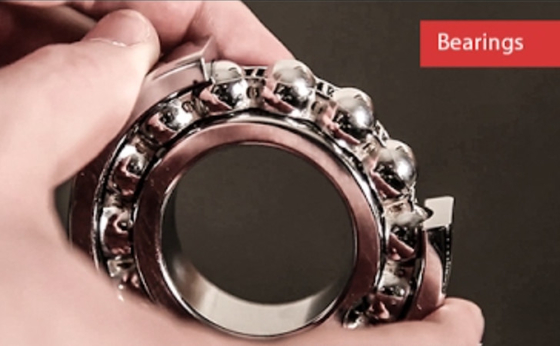

एंगुलर कॉन्टैक्ट बॉल बेयरिंग में आंतरिक और बाहरी रिंग रेसवे होते हैं जो बेयरिंग अक्ष की दिशा में एक दूसरे के सापेक्ष विस्थापित होते हैं। इसका मतलब है कि इन बेयरिंग को संयुक्त भार, यानी एक साथ कार्य करने वाले रेडियल और अक्षीय भारों को समायोजित करने के लिए डिज़ाइन किया गया है।
एंगुलर कॉन्टैक्ट बॉल बेयरिंग की अक्षीय भार वहन क्षमता संपर्क कोण बढ़ने के साथ बढ़ती है। संपर्क कोण को रेडियल प्लेन में गेंदों और रेसवे के संपर्क बिंदुओं को जोड़ने वाली रेखा के बीच के कोण के रूप में परिभाषित किया गया है, जिसके साथ संयुक्त भार एक रेसवे से दूसरे में प्रेषित होता है, और बेयरिंग अक्ष के लंबवत एक रेखा।
| कोड | ID(मिमी) | OD(मिमी) | W(मिमी) |
| 7000AC | 10 | 26 | 8 |
| 7001AC | 12 | 28 | 8 |
| 7002AC | 15 | 32 | 9 |
| 7003AC | 17 | 35 | 10 |
| 7004AC | 20 | 42 | 12 |
| 7005AC | 25 | 47 | 12 |
| 7006AC | 30 | 55 | 13 |
| 7007AC | 35 | 62 | 14 |
| 7008AC | 40 | 68 | 15 |
| 7009AC | 45 | 75 | 16 |
7004 AC Y U GL P4
7005 AC Y U GL P4
7006 AC Y U GL P4
7007 AC Y U GL P4
71903 AC Y U GM P4
71904 AC Y U GM P4
71905 AC Y U GM P4
71907 AC Y U GM P4
AC: एंगुलर कॉन्टैक्ट 25˚
Y: पॉलीमाइड पिंजरा (लेकिन अच्छा भी हो सकता है फेनोलिक राल)
U: यूनिवर्सल टाइप
GL: हल्का प्रीलोड
GM: मध्यम प्रीलोड
यहां उन अनुप्रयोगों के उदाहरण दिए गए हैं जिनमें एंगुलर कॉन्टैक्ट बॉल बेयरिंग का उपयोग किया जा सकता है:
औद्योगिक पंप
औद्योगिक गियरबॉक्स
नवीकरणीय ऊर्जा
कंप्रेसर
औद्योगिक इलेक्ट्रिक मोटर और जनरेटर
ट्रक, ट्रेलर और बसें
धातु
viiplus मानक और सटीक एंगुलर कॉन्टैक्ट बॉल बेयरिंग दोनों की आपूर्ति कर सकता है।
सिंगल रो एंगुलर कॉन्टैक्ट बॉल बेयरिंग
डबल रो एंगुलर कॉन्टैक्ट बॉल बेयरिंग
फोर पॉइंट कॉन्टैक्ट बॉल बेयरिंग
प्रेस्ड स्टील, प्रेस्ड ब्रास, पॉलीमाइड, हार्ड फैब्रिक्स, मशीनीकृत ठोस पीतल
C = 15˚ ; AC = 25˚ ; B= 40˚ संपर्क कोण
SAE52100 स्टील और Si3N4 सिरेमिक (प्रत्यय HQ1)
ABEC-5, P5 = ISO क्लास 5 टॉलरेंस
ABEC-7, P4 = ISO क्लास 4 टॉलरेंस
ABEC-9, P2 = ISO क्लास 3 टॉलरेंस
