| ब्रांड नाम: | VIIPLUS |
| मॉडल संख्या: | कांसे की थाली |
| एमओक्यू: | बातचीत योग्य |
| कीमत: | विनिमय योग्य |
| भुगतान की शर्तें: | टी / टी |
| आपूर्ति करने की क्षमता: | 7000000 Piece / Pieces एक सप्ताह |
ब्रॉन्ज बुशिंग 500एसपी असर, जिसमें तेल मुक्त ब्रॉन्ज ग्राफाइट स्व-लुब पहनने वाली प्लेटें हैं, औद्योगिक अनुप्रयोगों के लिए एक क्रांतिकारी समाधान है जिसमें घर्षण में कमी और पहनने के प्रतिरोध की आवश्यकता होती है।कांस्य और ग्रेफाइट का अद्वितीय संयोजन असाधारण स्थायित्व और दीर्घकालिक प्रदर्शन प्रदान करता है, बाहरी स्नेहन की आवश्यकता को समाप्त करता है।
ग्रेफाइट सामग्री के स्व-चिकन गुण उच्च भार और गति के तहत भी सुचारू संचालन सुनिश्चित करते हैं, घर्षण और गर्मी उत्पादन को काफी कम करते हैं।यह न केवल असर के जीवनकाल में सुधार करता है, बल्कि परिचालन दक्षता में भी सुधार करता है, रखरखाव लागत और डाउनटाइम को कम करता है।
ब्रॉन्ज बुशिंग 500एसपी असर मशीनरी, उपकरण और भारी शुल्क संचालन सहित औद्योगिक अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त है।इसकी तेल मुक्त डिजाइन इसे विशेष रूप से उन वातावरणों में उपयोग के लिए उपयुक्त बनाता है जहां स्नेहन मुश्किल या अव्यवहारिक है, जैसे धूल या गीली परिस्थितियों में।
संक्षेप में, the Bronze Bushing 500SP bearing with oil-free bronze graphite self-lube wear plates offers a reliable and cost-effective solution for industrial applications that demand smooth and efficient operation without the need for external lubrication.
| नहीं। | डीआईएन | सामग्री नं. | पदनाम | एएसटीएम मानक | अनुपातिक | घनत्व (g/cm3) | 0.2% तनाव (एमपीए) | तन्य शक्ति (एमपीए) | तनाव (%) | ई-मॉड्यूलस (एमपीए) | कठोरता (HB) | आवेदन |
| 1 | 1705 | 2.1090.01 | CuSn7ZnPb | B 584 | क्यू 81 - 85, एस एन 6 - 8, ज़ेन 3 - 5, पीबी 5 - 7 | 8.8 | 120 | 240 | 15 | 106,000 | 65 | ऑटोमोटिव, एयरोस्पेस और समुद्री इंजीनियरिंग में व्यापक रूप से उपयोग किया जाता है, जिसमें अच्छी ताकत और संक्षारण प्रतिरोध की आवश्यकता होती है। बहुमुखी प्रतिभा और प्रदर्शन के लिए अंतरराष्ट्रीय स्तर पर मान्यता प्राप्त है। |
| 2.1090.03 | CuSn7ZnPb | बी 271 | क्यू 81-85, एस एन 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 130 | 270 | 13 | 106,000 | 75 | |||
| 2.1090.04 | CuSn7ZnPb | बी 505 | क्यू 81-85, एस एन 6.3-75, Zn 2 - 4, Pb 6 - 8 | 8.8 | 120 | 270 | 16 | 106,000 | 70 | |||
| 2 | 1705 | 2.1061.01 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यू 84-87, Sn 11-13, पीबी 1-2 | 8.7 | 140 | 260 | 10 | 112,000 | 80 | आम तौर पर विनिर्माण बीयरिंग, बुशिंग और घटकों में उपयोग किया जाता है, जिन्हें उच्च भार क्षमता और पहनने के प्रतिरोध की आवश्यकता होती है, विशेष रूप से समुद्री और औद्योगिक अनुप्रयोगों में। |
| 2.1061.03 | CuSn12Pb | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 150 | 280 | 5 | 112,000 | 90 | |||
| 2.1061.04 | CuSn12Pb | बी 505 | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 140 | 280 | 7 | 112,000 | 85 | |||
| 3 | 1714 | 2.0975.01 | CuAl10Ni | B 584 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 270 | 600 | 12 | 122,000 | 140 | उच्च शक्ति और स्थायित्व की आवश्यकता वाले बीयरिंगों और घटकों के निर्माण के लिए समुद्री, एयरोस्पेस और भारी मशीनरी में उपयोग किया जाता है। अत्यधिक भार और उच्च संक्षारक वातावरण के लिए जाना जाता है। |
| 2.0975.02 | CuAl10Ni | बी 30 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 600 | 14 | 122,000 | 150 | |||
| 2.0975.03 | CuAl10Ni | बी 271 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 2.0975.04 | CuAl10Ni | बी 505 | क्यु मिन. 75, अल 8.5 - 11.0नी 4.0 - 6.5, फे 3.5 - 5.5 | 7.6 | 300 | 700 | 13 | 122,000 | 160 | |||
| 4 | 1709 | 2.0598.01 | CuZn25Al5 | B 584 | क्यू 60 - 67, अल 3 - 7, फे 1.5 - 4, एम एन 2.5 - 5, Zn बाकी | 8.2 | 450 | 750 | 8 | 115,000 | 180 | भारी शुल्क बीयरिंग, हाइड्रोलिक घटकों और समुद्री हार्डवेयर में प्रयोग किया जाता है। उच्च भार और संक्षारक हमले के प्रतिरोध के लिए डिज़ाइन किया गया। |
| 2.0598.02 | CuZn25Al5 | बी 30 | क्यू 60-66, अल 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 8 | 115,000 | 180 | |||
| 2.0598.03 | CuZn25Al5 | बी 271 | क्यू 60-66, अल 5-75, Fe 2 - 4, Mn 2.5 - 5, Zn 22 - 28 | 8.2 | 480 | 750 | 5 | 115,000 | 190 | |||
| 5 | 1705 | 2.1052.01 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 84-88, एस एन 11-13, पीबी 1, नी 2.0, एसबी 0.2, पी 0.2 | 8.6 | 140 | 260 | 12 | 110,000 | 80 | आमतौर पर असर, गियर और घटकों के निर्माण में उपयोग किया जाता है जिनके लिए उच्च पहनने के प्रतिरोध की आवश्यकता होती है। विशेष रूप से समुद्री जल वातावरण में अच्छी मशीनीकरण और संक्षारण प्रतिरोध के लिए जाना जाता है।सूचीबद्ध सामग्री के सभी अधिकार https द्वारा आरक्षित हैं।://www.viiplus.com/ |
| 2.1052.03 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.6 | 150 | 280 | 8 | 110,000 | 90 | |||
| 2.1052.04 | CuSn12 | अभी तक मानकीकृत नहीं | क्यू 85-88, एस एन 10-12, पीबी 1-15 | 8.7 | 140 | 280 | 8 | 110,000 | 95 | |||
| नोटः डिलीवरी फॉर्म के कोडः .01 = रेत काटना, .02 = गुरुत्वाकर्षण कास्टिंग, .03 = केन्द्रापसारक कास्टिंग, .04 = निरंतर कास्टिंग | ||||||||||||
अपने सभी के लिए चीन की दुकानतेल रहित स्लाइड प्लेटऔरतेल रहित स्लाइड प्लेटजरूरतें। हम प्रदान करते हैंमुक्तसीएडी डाउनलोड, कम समय, प्रतिस्पर्धी मूल्य निर्धारण

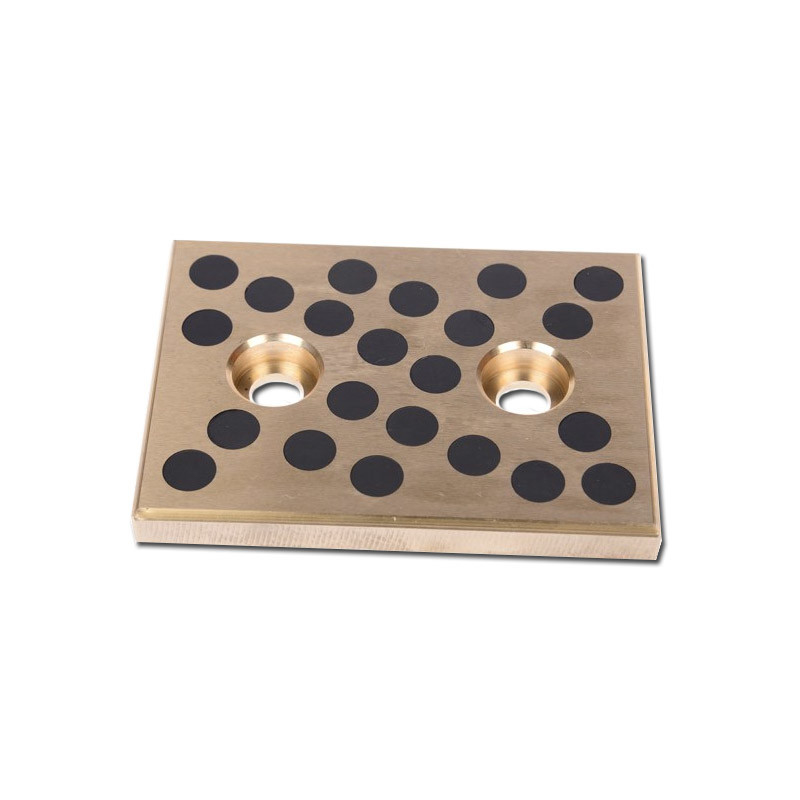

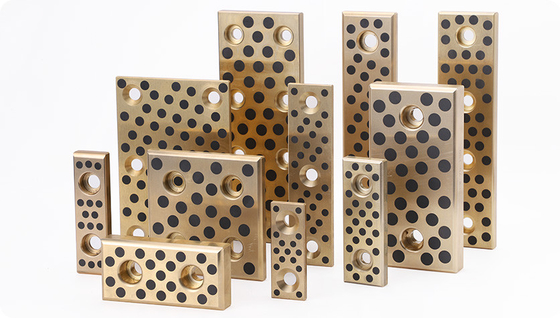

| मानक भाग कांस्य बुशिंग #500 SWP तेल रहित पतली पहनने की प्लेट (MM में सभी आयाम) |
|
आकार
|
अनुकूलित
|
|
सामग्री
|
CuZn25AI5Mn4Fe3
|
|
रंग
|
प्राकृतिक
|
|
प्रमाणन
|
ISO9001, TS16949
|
|
घनत्व
|
8g/cm3
|
|
कठोरता
|
> 210HB
|
|
तन्य शक्ति
|
> 750 एन/मिमी2
|
|
उपज शक्ति
|
>340N/mm2
|
|
लम्बाई
|
>12%
|
|
रैखिक विस्तार गुणांक
|
2.2*10-5/°C
|
|
ताप-संवाहक गुणांक
|
38~55W ((/m.k)
|
|
लचीलापन गुणांक
|
100~140KN/mm2
|
|
अस्थायी सीमाएँ
|
-40~+200 °C
|
|
अधिकतम गतिशील भार
|
98 एन/मिमी2
|
|
अधिकतम गति
|
शुष्क स्नेहन 0.3m/s, तेल स्नेहन 1m/s
|
|
अधिकतम.पीवी
|
शुष्क स्नेहन 1.65N/mm2*m/s,तेल स्नेहन 3.25N/mm2*m/s
|
|
घर्षण
|
शुष्क स्नेहन 0.12~0.16तेल स्नेहन 0.03 ~ 0.08
|
|
आवेदन
|
अनुक्रमिक कास्टिंग और रोलिंग मशीनें, खनन उपकरण, जहाज, भाप इंजन
|
| मानक संख्या | W | L | अ | b | चित्र |
| SWP -18*50 | 18 | 50 | - | 20 | ए |
| SWP -18*75 | 75 | 45 | |||
| SWP -18*100 | 100 | 70 | |||
| SWP -18*150 | 150 | 60 | बी | ||
| SWP -28*50 | 28 | 50 | - | 20 | ए |
| SWP -28*75 | 75 | 45 | |||
| SWP -28*100 | 100 | 70 | |||
| SWP -28*150 | 150 | 60 | बी | ||
| SWP -38*50 | 38 | 50 | - | 20 | ए |
| SWP -38*75 | 75 | 45 | |||
| SWP -38*100 | 100 | 70 | |||
| SWP -38*150 | 150 | 60 | बी | ||
| SWP -48*75 | 48 | 75 | - | 45 | ए |
| SWP -48*100 | 100 | 70 | |||
| SWP -48*125 | 125 | 95 | |||
| SWP -48*150 | 150 | 60 | बी | ||
| SWP -75*75 | 75 | 75 | 45 | 45 | सी |
| SWP -75*100 | 100 | 70 | |||
| SWP -75*125 | 125 | 95 | |||
| SWP -75*150 | 150 | 60 | D | ||
| SWP -100*100 | 100 | 100 | 70 | 70 | सी |
| SWP -100*125 | 125 | 95 | |||
| SWP -100*150 | 150 | 60 | D |
| कांस्य बुशिंग 500SP असर | |
| सामग्री | SPB,SPF,SPFG,SPW,SGF,SGB,SWP,SLP,SLC,SLI,JEGB, JNA, JESW, JSPW, HGB250, JCBS, JCBSP, JDBS श्रृंखला... |
| आकार | मीट्रिक आकार |
